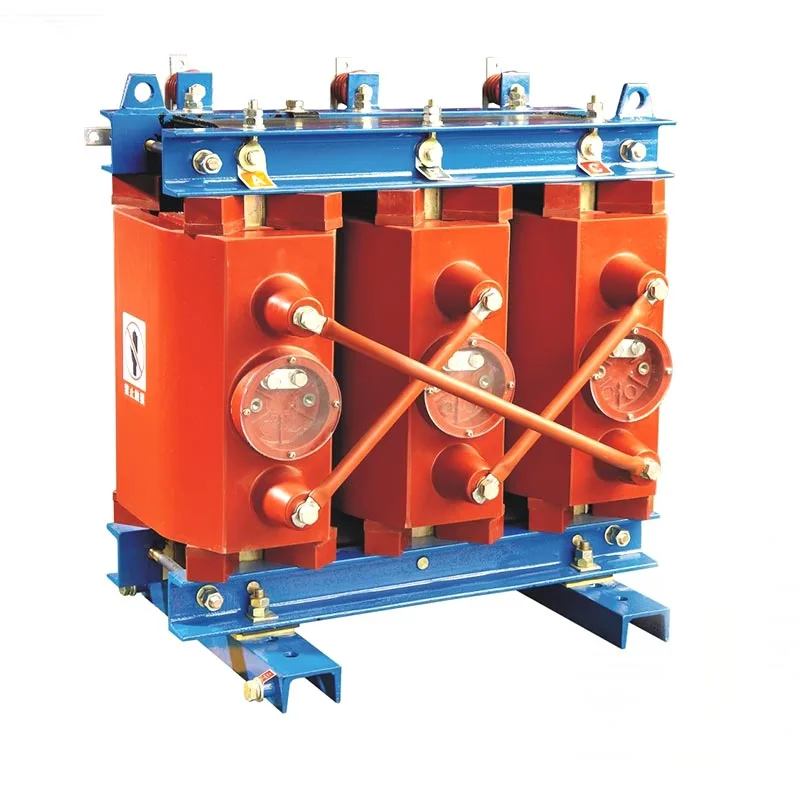

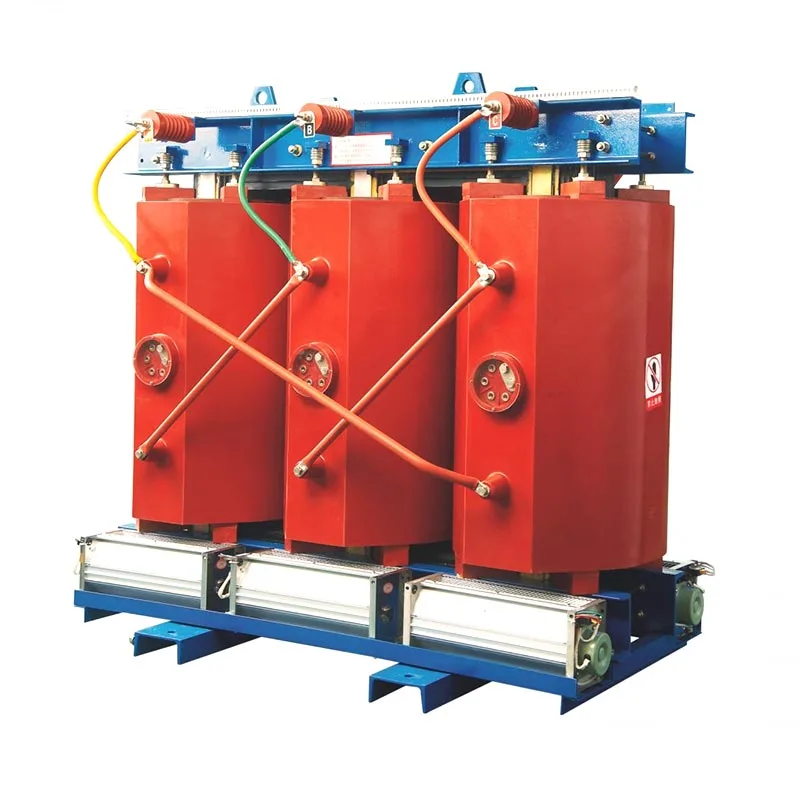

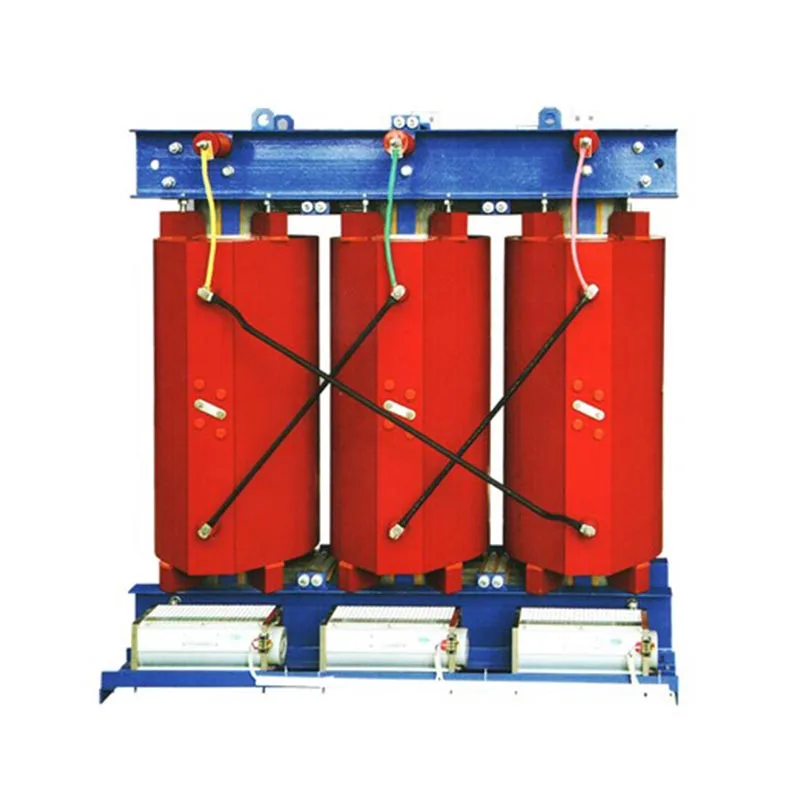

Suchý transformátor z epoxidové pryskyřice Usune 630 kVA je bezolejový distribuční transformátor určený pro vnitřní napájení scénáře dodávek vyžadující vysoké bezpečnostní standardy. Vyznačuje se vysokonapěťovým a nízkonapěťovým vinutím zapouzdřeným v epoxidová pryskyřice odolná vysokým teplotám a při izolaci a odvodu tepla se spoléhá na vzduch. Tento design zásadně eliminuje bezpečnostní rizika spojená s transformátory ponořenými v oleji – jako jsou úniky oleje, požáry a výbuchy — a zajišťuje nulové emise škodlivých plynů během provozu.
Toto zařízení je vhodné pro komplexní vnitřní prostředí vyznačující se vysokou vlhkostí, prašností nebo vysokou nadmořskou výškou široce používán v nemocnicích, školách, stanicích metra, komerčních komplexech a průmyslových závodech. Výkon 630 kVA je mainstreamová specifikace pro aplikace s malým až středním výkonem, vyrovnávání kapacity napájecího zdroje, instalace prostorové požadavky a energetická účinnost; je preferovanou volbou jak pro nové instalace, tak pro dodatečné vybavení vnitřních energetických rozvodů.
Využívá izolační materiály z epoxidové pryskyřice odolné proti vysokým teplotám třídy F a neobsahuje žádný izolační olej. dokonce za extrémních podmínek, jako je přetížení nebo zkrat, se jednotka nevznítí, nevybuchne nebo netěsní. Jeho vysoké bezpečnostní hodnocení plně vyhovuje přísným požárním bezpečnostním předpisům pro veřejné budovy a podzemí prostory.
Provoz nezahrnuje žádné znečištění olejem ani uvolňování toxických/škodlivých plynů. Nevyžaduje žádné vyhrazené ropné jímky nebo protipožární bariéry a mohou být instalovány přímo v interiéru, což účinně snižuje náklady na stavební inženýrství a sladění s průmyslovými trendy směrem k nízkouhlíkovému a ekologickému rozvoji.
Optimalizované struktury vinutí jádra a fólie výrazně snižují hluk magnetických vibrací a vnitřní částečné úrovně vypouštění. To zabraňuje stárnutí izolace způsobenému elektrickou erozí a zajišťuje stabilní a nepřetržitý provoz více než 20 let.
Železné jádro je vyrobeno z vysoce kvalitních plechů z křemíkové oceli s orientovaným zrnem, které účinně snižují zatížení naprázdno a ztráty zatížení. U komerčních a průmyslových projektů s dlouhodobým provozem se toto výrazně snižuje spotřebu energie a zlepšuje míru využití elektrické energie.
Transformátor suchého typu z epoxidové pryskyřice o výkonu 630 kVA využívá vzduchovou izolaci a strukturu chlazení přirozeným nebo nuceným prouděním vzduchu. Eliminuje potřebu pravidelné výměny, testování nebo filtrace izolačního oleje; běžná údržba vyžaduje pouze jednoduché odstranění prachu a čištění, což výrazně snižuje náklady na práci a materiál operace.
Pracuje stabilně při okolních teplotách od -20 °C do +40 °C, v nadmořských výškách do 1 000 metrů a v relativní vlhkost ≤95 % (bez kondenzace). Je vhodný pro složitá provozní prostředí, jako je podzemí tunely, prašné průmyslové závody a zdravotnická oddělení s vysokou vlhkostí.
Jednotka je kompaktní a lehká a zabírá minimální prostor v rozvodné místnosti. Jeho modulární, standardizovaná konstrukce usnadňuje přepravu a zvedání, zatímco proces montáže na místě je přímočarý, nevyžaduje žádnou složitou podpůrnou infrastrukturu inženýrského stavitelství.
Suchý transformátor z epoxidové pryskyřice Usune 630 kVA pracuje na principu elektromagnetické indukce. S bezolejovou izolací a strukturou pro odvod tepla – výrazně odlišná od tradičních olejů ponořených transformátory — jeho provoz probíhá následovně:
1. Střídavý proud (AC) vstupuje do primárního vinutí a generuje plynule se měnící střídavý magnetický tok uvnitř vrstveného železného jádra;
2. Střídavý magnetický tok proniká sekundárním vinutím a vyvolává střídavou elektromotorickou sílu (EMF) v sekundární cívce prostřednictvím elektromagnetické indukce;
3. Na základě poměru závitů mezi primárním a sekundárním vinutím se střídavé napětí zvýší nebo sníží dosáhnout stabilního přenosu výkonu;
4. Použití vzduchu jako média pro izolaci a odvod tepla, vinutí a jádro odvádějí teplo přirozeným konvekční ventilátory nebo ventilátory s nuceným oběhem vzduchu, bezpečně provádějící konverzi napětí a přenos výkonu.
| Položka | Technická norma |
| Jmenovitá kapacita | 30–2500 kVA (630 kVA standardní model) |
| Vysoké napětí Jmenovité napětí | 10 kV / 10,5 kV |
| Nízké napětí Jmenovité napětí | 0,4 kV |
| Jmenovitá frekvence | Duální frekvence 50/60 Hz |
| Vektorová skupina | Dyn11 |
| Impedanční napětí | 4%～6%, standardní konfigurace 6% |
| Položka | Technická norma |
| Rozsah okolní teploty | -20℃～+40℃ |
| Maximální použitelná nadmořská výška | ≤ 1000 m |
| Relativní vlhkost | ≤ 95 %, není povolena žádná kondenzace |
| Standardní místo instalace | Vnitřní prostor |
Terciární nemocnice stupně A v Zhejiang si opatřila dva suché transformátory Usune 630 kVA z epoxidové pryskyřice pro napájení na oddělení pacientů a přesné lékařské vybavení. Využití produktu bez obsahu oleje, ohnivzdornosti, nízké hlučnosti a charakteristika nízkého částečného výboje, řešení eliminuje nebezpečí požáru ve zdravotnických zařízeních a zabraňuje hluku před rušivými pacienty a zároveň zajišťuje stabilní napájení pro přesná zařízení, jako jsou CT a MRI skenery. Zařízení fungovalo hladce a nepřetržitě po dobu tří let, aniž by vyžadovalo prostoje kvůli údržbě.
Linka metra v čínském městě rozmístila čtyři suché transformátory Usune 630 kVA v rozvodné místnosti stanice metra. Řešení problémů podzemních prostor – jako je vysoká vlhkost, špatné větrání, přísné požadavky na požární bezpečnost a omezený prostor pro instalaci – produkt je dokonale vhodný pro tunely provozní normy. Mezi jeho přednosti patří odolnost proti vlhkosti a prachu, nevýbušná a nehořlavá schopnosti a kompaktní půdorys zajišťující bezpečné napájení pomocných systémů metra.
A1: Za prvé, je zcela bez oleje, což eliminuje riziko požáru, výbuchu a úniku oleje; nevyžaduje žádné ropné jámy nebo požárně izolační zařízení, díky čemuž je vhodný pro různá uzavřená vnitřní prostředí. Za druhé, produkuje nulu škodlivých emisí během provozu a nevyžaduje žádné výměny oleje ani související údržbu, což výrazně snižuje dlouhodobé náklady na provoz a údržbu. Za třetí, jeho nízká hlučnost a nízký výkon s částečným vybíjením chrání citlivé lékařské a automatizované přesné zařízení před rušením kolísání napětí, což z něj činí bezpečnou a preferovanou volbu oblasti s vysokým provozem, jako jsou školy, nemocnice a metro.
A2: Ano. Usune využívá optimalizovaný proces zapouzdření integrální epoxidovou pryskyřicí, který plně zapouzdří vinutí, účinně blokuje pronikání vlhkosti a prachu. Výrobek funguje stabilně v prašném vnitřním prostředí s úrovně vlhkosti až 95 % (bez kondenzace). Pro prostředí s extrémní prašností vlastní ochranný kryt lze přidat pro zvýšení odolnosti vůči životnímu prostředí, aniž by došlo k ohrožení rozptylu tepla.
A3: Standardní model podporuje dvoufrekvenční provoz (50/60 Hz) a vyhovuje specifikacím sítě ve většině zemí po celém světě. Je vybaven vysokonapěťovým vstupem 10 kV/10,5 kV a nízkonapěťovým výstupem 0,4 kV, využívá Dyn11 připojovací skupiny a má standardní impedanční napětí 6 %. Pro požadavky týkající se specifického napětí, impedance, neboli kapacitní parametry, naše továrna nabízí zakázkovou výrobu šitou na míru konkrétní síti specifikace vašeho projektu.
Profil značky a závěr Zakořeněný v Číně as více než desetiletými zkušenostmi v oblasti energetických zařízení průmysl, Zhejiang Usune Electric Co., Ltd. je důvěryhodným dodavatelem suchých transformátorů z epoxidové pryskyřice. Realizujeme komplexní kontrola kvality v průběhu celého procesu – od kontroly vstupní surové křemíkové oceli materiálů pro testování částečného vybití hotových výrobků – zajištění shody všech výrobků řady 630 kVA mezinárodní energetické standardy. Využití přímého prodeje z továrny, přizpůsobených návrhů a jednorázové operace poprodejní technickou podporu poskytujeme bezpečná, energeticky účinná a odolná řešení vnitřních rozvoden komerční, lékařské, dopravní a průmyslové projekty po celém světě.
