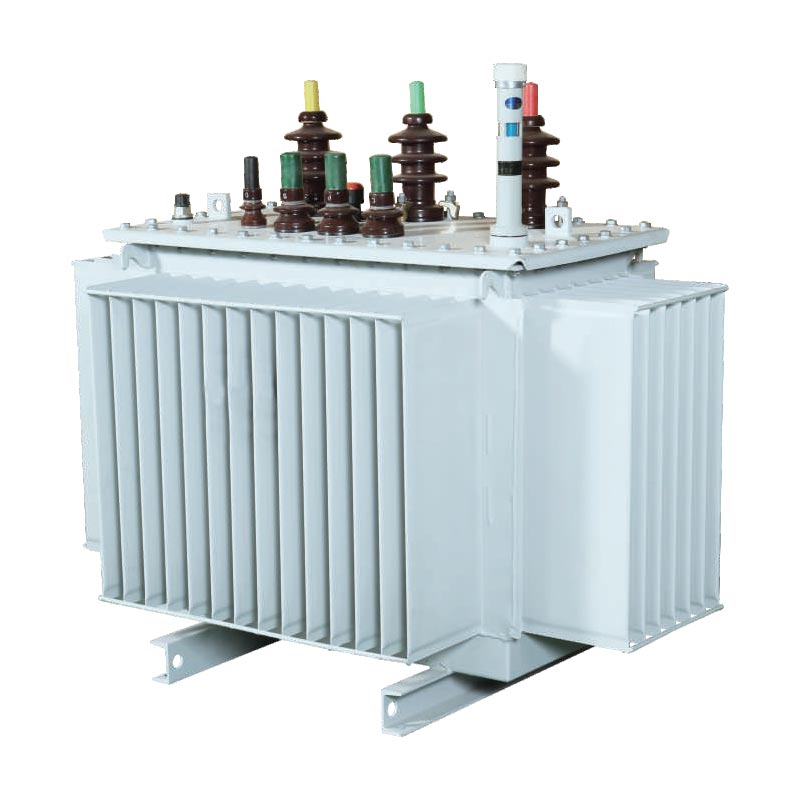

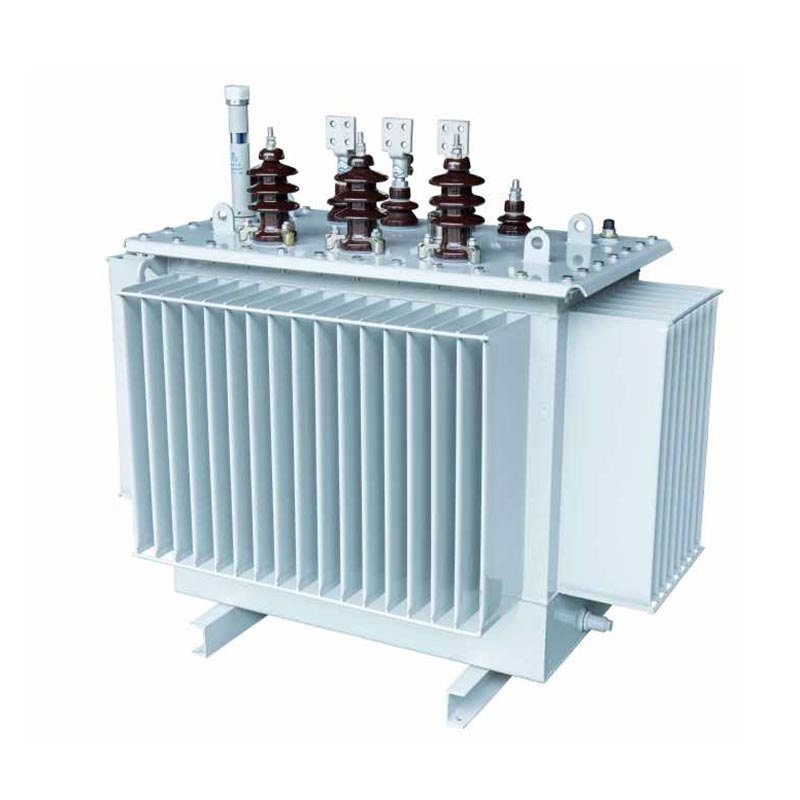

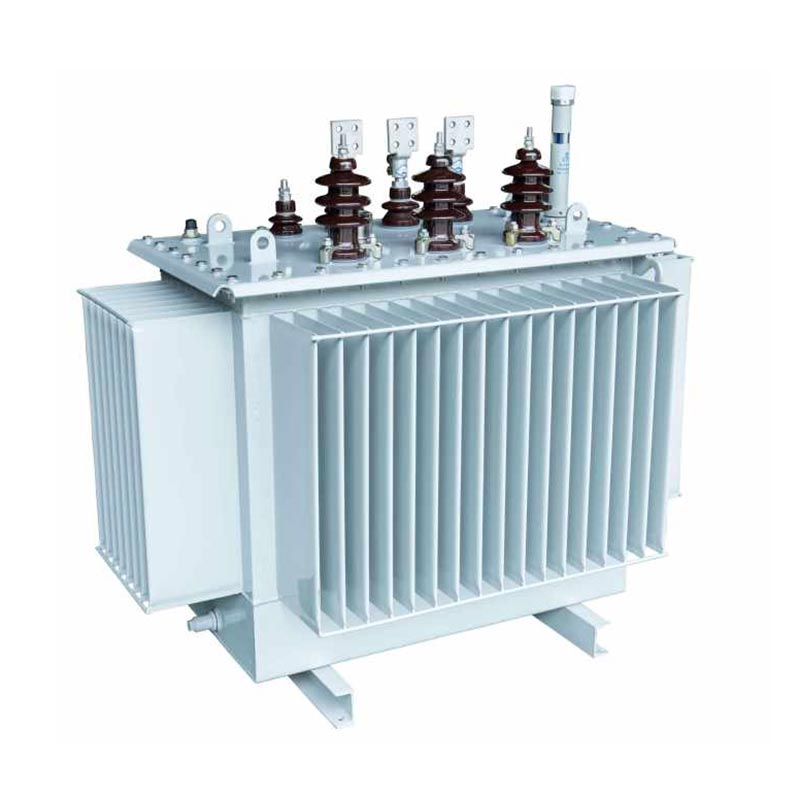

3fázový Onan distribuční transformátor

Distribuční transformátor USUNE 3 Phase Onan (ONAN) je nezávisle vyvinut a vyroben společností USUNE, spol. profesionální výrobce integrující výzkum a vývoj, výrobu a prodej. Je speciálně navržen pro výkon distribuční potřeby moderních městských a venkovských oblastí a průmyslových a těžařských podniků, řešení problémů jako např nízká účinnost, vysoká spotřeba energie a špatná stabilita tradičních transformátorů. Výrobek je vyroben ve standardizované továrně USUNE, spoléhající na přísný systém kontroly kvality, aby bylo zajištěno, že každý kus zařízení splňuje mezinárodní průmyslové standardy a může pracovat stabilně v různých drsných provozních podmínkách.

3fázový distribuční transformátor Onan využívá trojrozměrné vinuté jádro s rovnostranným trojúhelníkovým uspořádání, eliminující vzduchové mezery v magnetickém obvodu, což má za následek těsnější a nejkratší možné vinutí délka třífázového magnetického obvodu. Plocha průřezu sloupu jádra je téměř kruhová, což optimalizuje struktura magnetického obvodu, snížení spotřeby energie a provozního hluku, dosažení třífázové rovnováhy a redukce třetích harmonických složek, položení základu pro efektivní a stabilní napájení.

Tento produkt je vhodný pro modernizaci městské a venkovské energetické sítě a scénáře průmyslových a těžařských podniků a lze dokonale sladit s modulárními a prefabrikovanými rozvodnami, které poskytují spolehlivou podporu napájení. Jako a profesionální dodavatel energetických zařízení, USUNE má rozsáhlé zkušenosti v oblasti výzkumu a vývoje a výroby a může je poskytnout řešení na míru dle potřeb zákazníka.

Základní vlastnosti produktu

1. Jádro

3fázový distribuční transformátor Onan používá vysoce kvalitní křemíkové ocelové plechy s orientovaným zrnem s vynikající magnetická permeabilita a nízké ztráty; používá německý příčný řezací stroj GEORG s 45° řezáním švu k zajištění přesnost jádra a snížení magnetického úniku; plechy z křemíkové oceli jsou složeny do vícestupňového kruhu průřezy, optimalizace magnetického obvodu, snížení hluku a spotřeby energie a zlepšení energie účinnost.

2. Cívky

Vysokonapěťová cívka je válcová, zatímco nízkonapěťová cívka je válcová nebo fóliového typu, což účinně zlepšuje odolnost proti zkratu a úderu blesku. Konstrukce cívky je racionální, s jednotným magnetickým obvodem distribuce, snížení lokálního přehřívání, prodloužení životnosti a zajištění stabilního provozu.

3. Nádrž na olej

Vyrobeno z vysoce kvalitního přesného ocelového plechu válcovaného za studena, vyrobeného s použitím německé vlnité olejové nádrže GEORG výrobní linka, zajišťující pevnost konstrukce a těsnění. Povrch je opatřen antikorozním nátěrem, vhodné pro drsná prostředí, jako jsou petrochemické závody, splňující požadavky na ochranu životního prostředí. The vlnitá struktura kombinuje odvod tepla a adaptabilitu na tepelnou roztažnost a smršťování oleje utěsněný design zpomaluje stárnutí oleje a prodlužuje životnost transformátoru.

4. Izolační struktura

3fázový distribuční transformátor Onan využívá izolační strukturu třídy A s vynikající izolací výkon, schopný odolat nárazům vysokého napětí. Cívky vysokého a nízkého napětí jsou uspořádány soustředně a rozteč cívek využívá lepenkové pouzdro s malou olejovou mezerou pro zlepšení izolačního výkonu, zabránit zkratům a zajistit bezpečný a stabilní provoz.

Model produktu

Distribuční transformátor USUNE 3 Phase Onan (ONAN) pokrývá tři úrovně napětí: 10KV, 20KV a 36KV. různé potřeby distribuce energie. Lze jej přizpůsobit podle skutečného zatížení zákazníka, základních specifikací, a instalační scénář poskytující flexibilní řešení.

Typ produktu

Ekonomické výhody a úspora energie

1. Náklady na elektřinu (RMB/rok) = [ztráta naprázdno (kW) + ztráta zatížení (kW) × (průměrná míra zatížení)²] × 365 (dny) × 24 (hodiny) × Cena elektřiny
2. Emise CO2 = [ztráta naprázdno (kW) + ztráta zatížení (kW) × (průměrná míra zatížení)²] × 365 (dny) × 24 (hodiny) × emise Faktor (kg-CO₂/kWh)

Ztráty naprázdno a zátěže produktu jsou výrazně nižší než u tradičních transformátorů, což výrazně snižuje náklady uživatelů na elektřinu a emise CO2. Jako výrobce s kořeny v Číně se USUNE drží konceptu zeleně vývoj, neustále optimalizuje design výrobků a podporuje udržitelný rozvoj energetiky.

Aplikační scénáře

1. Modernizace rozvodné sítě ve městech a na venkově: Zlepšuje stabilitu a účinnost rozvodné sítě, řeší problémy nedostatečné napájení a vysoká spotřeba energie.

2. Průmyslové a těžařské podniky: Splňuje poptávku po vysoce výkonném, stabilním napájecím zdroji, odolává drsným podmínkám prostředí a zajišťuje provoz výrobních zařízení.

3. Modulární a prefabrikované rozvodny: Kompaktní konstrukce, pohodlná instalace a údržba, snížení plochy plocha a náklady na stavbu.

Technické parametry

Třífázový olejový rozvodný transformátor řady 10kV S11

Poznámka: U transformátorů s jmenovitým výkonem 500 kVA a nižším je ztráta zatížení nad rampou v tabulce použitelné na Dyn11 skupina připojení a ztráta zátěže pod rampou platí pro skupinu připojení Yyn0.

Třífázový olověný distribuční transformátor řady 10kV S13

Třífázový olejový rozvodný transformátor řady 10kV S14

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Nejčastější dotazy

1. Jste továrna nebo obchodní společnost?

Továrna, můžeme zaručit, že naše cena je přiměřená a konkurenceschopná.

2. Kdy mohu mít cenu?

Obvykle citujeme do 24 hodin po obdržení vašeho dotazu.

3. Můžeme vytisknout naše logo a název společnosti na produkty?

Ano, samozřejmě, přijímáme OEM.

4. Jaká je dodací lhůta?

Dodací lhůta závisí na objednaném množství, obvykle do 15-20 dnů po obdržení platby.

5. Jaký je váš proces kontroly kvality?

Všechny produkty budou zkontrolovány počínaje příslušenstvím a před odjezdem budou provedeny rutinní testy naše továrna.

6. Jak vyřešit problémy s kvalitou po prodeji?

Pořiďte fotografie nebo video problémů s kvalitou a pošlete nám je ke kontrole a potvrzení a my uděláme a spokojené řešení pro vás do 1-3 dnů.

7. Jaká je záruční doba?

12 měsíců od data odeslání.

8. Proč si vybrat nás

● Specializujeme se v oboru více než 14 let a máme zkušený tým výzkumu a vývoje, který se zabývá návrhem a vývojové práce pro každý projekt na základě speciálních požadavků zákazníka.
● Máme extrémně přísný postup kontroly kvality od komponent až po hotové výrobky.
● Stabilní výrobní období během 15-20 dnů.
● Máme úplnou sadu protokolů o testech produktů.
● Poskytováno jednokrokové řešení.
