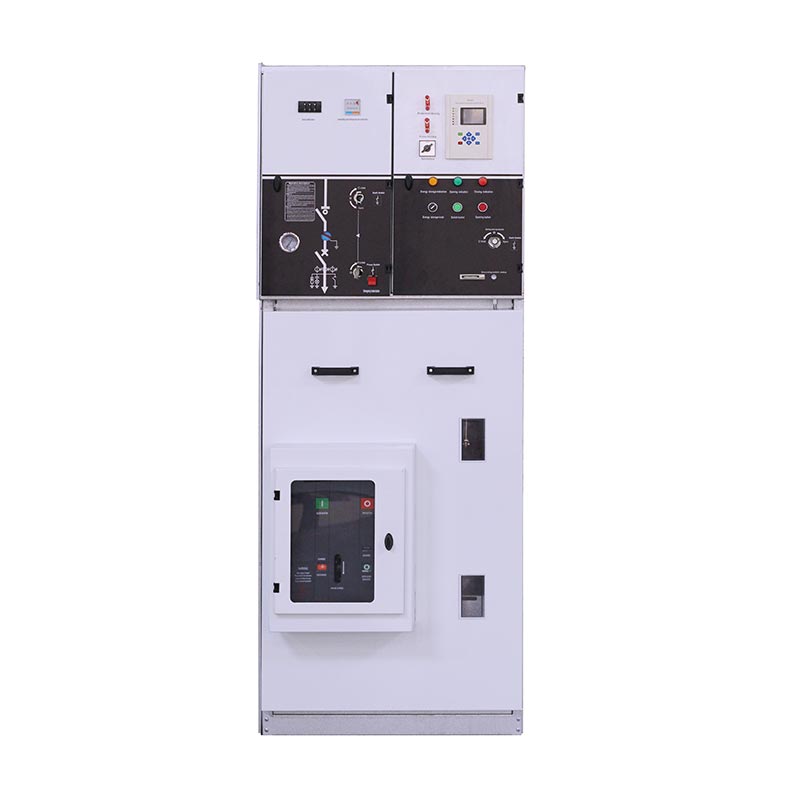

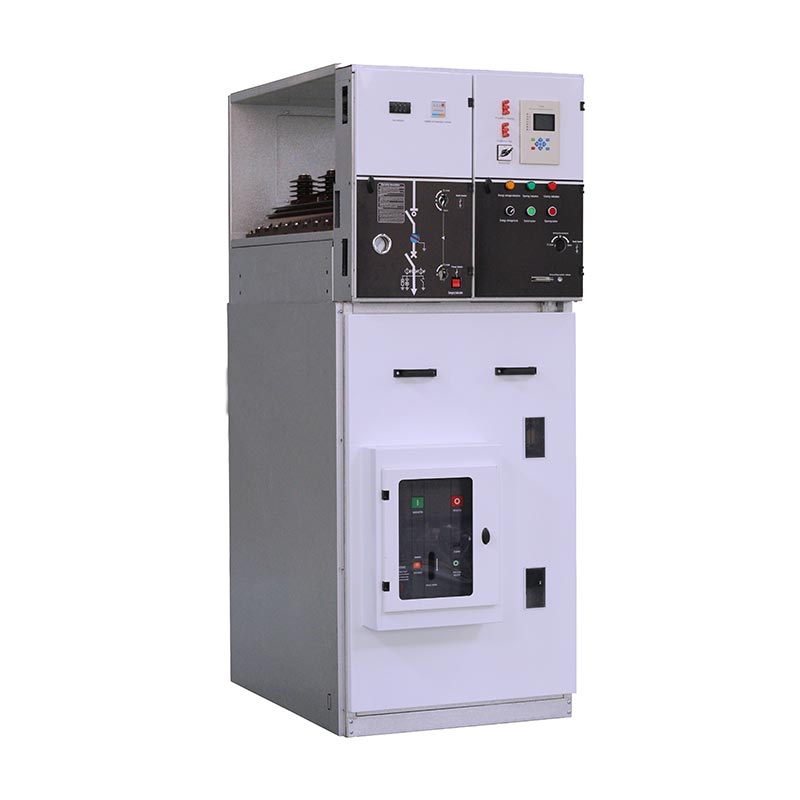

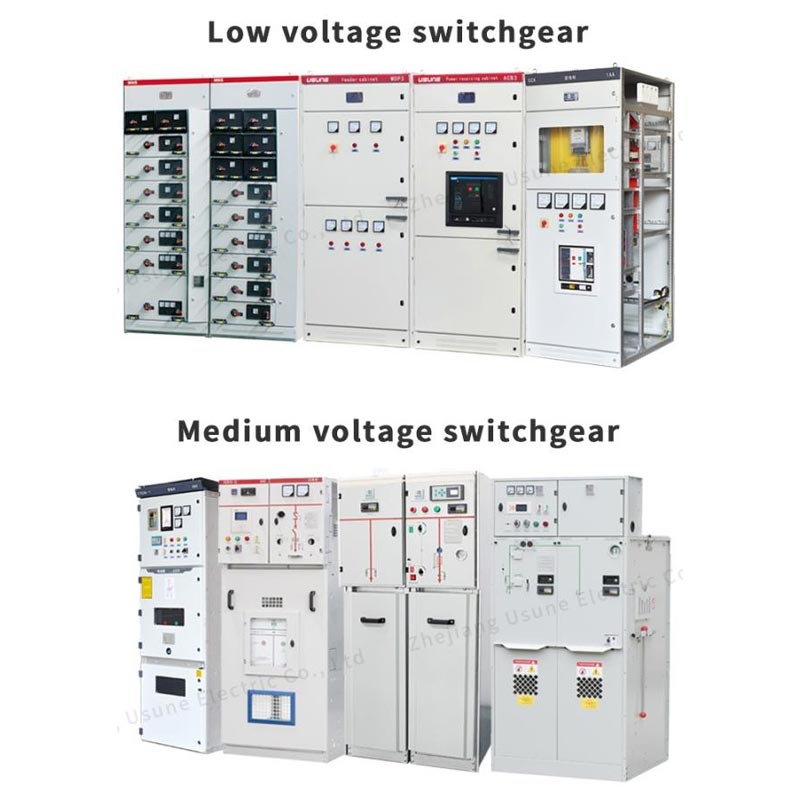

Kroužek Hlavní Jednotka S Jističem

Jednotka kruhové rozvodny řady USUNE XGN15 s jističem je kompaktní, škálovatelný, kovově uzavřený rozváděč navržený pro automatizaci distribuce energie. Celá skříň využívá technologii vzduchové izolace, vyvážení bezpečnosti a kompaktnost, takže je vhodný pro různé scénáře instalace ve stísněných prostorách. Jeho jednoduchá konstrukce a flexibilní ovládání výrazně snížit stavění na místě a následné potíže s údržbou a zlepšit distribuci energie efektivitu provozu.

Jako profesionální výrobce s rozsáhlými zkušenostmi má USUNE kompletní výzkum a vývoj, výrobu a testování systém. Produkty řady XGN15 jsou nezávisle vyráběny ve vlastní továrně, s každým krokem od surového materiálů na hotové výrobky přísně dodržující mezinárodní normy, aby byla zajištěna konzistentní a stabilní kvalita výrobků.

Konfigurace jádra a technické výhody

1. Konfigurace hlavního spínače

Hlavní vypínač této řady, kruhová hlavní jednotka s jističem, je nezávislý zátěžový vypínač SF6 vyrábí společnost USUNE a nabízí výhody, jako je dlouhá životnost, stabilní výkon a nízké náklady na údržbu. to lze také vybavit nejmodernějšími vakuovými vypínači podle potřeb uživatele, které dále rozšiřují vypínací schopnost zařízení a úroveň ochrany, přizpůsobení různým scénářům distribuce energie.

2.Provozní režimy a úroveň automatizace

Hlavní vypínač podporuje manuální i elektrické provozní režimy pro přizpůsobení různým provozním podmínkám na místě požadavky. Může být vybaven zařízeními FTU a RTU, které dokonale splňují požadavky na „čtyři vzdálené“ (dálkové ovládání, dálková signalizace, dálkové měření a dálkové nastavení) automatizace rozvodů energie, realizace inteligentní monitorování a řízení energetického distribučního systému a položení základů pro inteligentní modernizace energetické sítě.

3. Pokročilá technologie

Aplikace Díky integraci pokročilé technologie snímání a nejnovějších ochranných relé dokáže přesně monitorovat provozní stav zařízení v reálném čase, rychle reagovat na abnormální podmínky a zajistit bezpečnost napájení distribuční systémy a zařízení. Přijetí lehkého a flexibilního montážního schématu snižuje přepravu a potíže s instalací a zároveň usnadňuje pozdější údržbu a rozšiřování, splňující neustále se měnící výkon distribuční potřeby trhu.

Aplikace

Jednotka kruhové rozvodny s jističem je vhodná pro napájecí systémy 50/60 Hz, 12-36 kV a je široce používána v průmyslový a civilní silové kabelové kruhové sítě a napájecí terminály. Jako profesionální zařízení pro rozvod energie dodavatel, USUNE optimalizovala design produktu, díky čemuž je zvláště vhodný pro následující scénáře:

- Městské rozvody elektrické energie, malé rozvodny, rozvodny a prefabrikované rozvodny;
- Průmyslové a těžařské podniky, nákupní centra, letiště, metro a další veřejná místa;
- Nová energetická pole, jako je výroba větrné energie;
- Klíčová veřejná zařízení, jako jsou nemocnice, stadiony, železnice a tunely.

V Číně byla okruhová hlavní jednotka s jističem široce používána v různých městských a venkovských energetických sítích renovace projekty, které uživatelé neustále chválí za stabilní výkon a spolehlivou kvalitu.

Pracovní stav

- Nadmořská výška ≤ 1000 mm
- Okolní teplota: 45℃~-35℃, maximální teplotní rozdíl ≤25℃
- Průměrná denní relativní vlhkost nepřesahuje 95 %
- Průměrná měsíční relativní vlhkost nepřesahuje 90 %
- Seismická kapacita: seismická intenzita nepřesahuje 8 stupňů
- Žádné prudké vibrace a otřesy, požár, chemická koroze, pole s rizikem výbuchu

Technické parametry

Konfigurační parametr krytu

Příchozí LBS

Trafo chránit

Měření

Cbog w/.metr

Cb odchozí

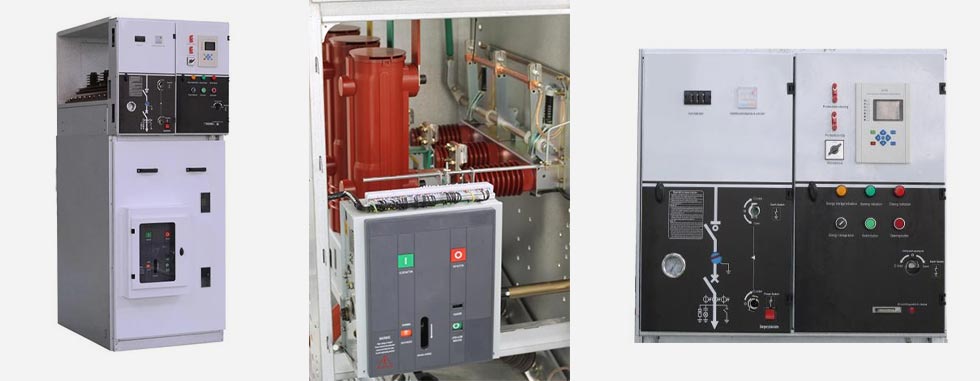

Struktura a konfigurace rozváděče

Ovládací mechanismus

(1) Dvojfunkční jednopružinový ovládací mechanismus: typ K

Spínací funkce se ovládá nezávisle pákou nebo motorem.
Funkce zemního spínače se nezávisle otevírá a zavírá pomocí ovládací páky a provozní energie je zajišťuje tlačná pružina, která se uvolní pro sepnutí nebo rozpojení kontaktu.

(2) Dvojfunkční dvoupružinový ovládací mechanismus: Typ A

Spínací funkce je ovládána nezávisle pákou nebo motorem a provozní energii zajišťuje a tlačná pružina, která se uvolní pro uzavření kontaktu. Nezávislé otevírání a zavírání pomocí tlačítka (0) nebo vypínací jednotka nebo vypínací zařízení.
Funkce zemního spínače pracuje nezávisle s ovládací pákou a provozní energii zajišťuje a tlačná pružina, která se uvolní pro sepnutí nebo rozpojení kontaktu.

① Přípojnicová místnost
② Hlavní vypínač
③ Kabelová místnost
④ Ovládací mechanismus, blokovací mechanismus a nízkotlaká řídicí místnost

Celou rozváděčovou skříň lze rozdělit na horní a spodní dvě jednotky, horní jednotka skříně obsahuje a sběrnicová místnost, vypínač zátěže, místnost ovládacího mechanismu a místnost nízkého napětí a spodní jednotka je oddělena od kabelu pokoj. Celou horní jednotku lze vyměnit.

◇ Přípojnicová místnost

Místnost přípojnic je uspořádána na horní části skříně. V přípojnicové místnosti jsou připojeny hlavní přípojnice společně a protáhněte celou řadu rozváděčů.

◇ Přepínač zátěže

Rozvodna je vybavena zátěžovým spínačem fluoridu sírového typu SFG. Plášť zátěžového spínače je vyroben z epoxidová pryskyřice nalitá, naplněná plynným fluoridem sírovým (SF6) jako izolačním médiem a je poskytnuta skořepina s pozorovací otvor. Rozvodna může být vybavena s hustoměrem plynu SF6 nebo hustotou plynu s alarmovým kontaktem dle požadavků zákazníka.

◇ Kabelová místnost

Skříň zátěžového rozvaděče má prostornou kabelovnu, která slouží především pro připojení kabelů, takže jednožilové popř třížilové kabely lze připojit pomocí nejjednodušší nestíněné kabelové hlavy a také dostatečného prostoru ubytovat bleskojistka, proudový transformátor, spodní zemní spínač a další komponenty. Podle standardního provedení, a dveře skříně mají pozorovací okénko a bezpečnostní blokovací zařízení. Spodní deska kabelovny s krytem těsnění a kabelová svorka vhodné velikosti s nosným držákem. Spodní desku kabelovny a zárubeň lze sejmout usnadnit instalace kabelu.

◇ Ovládací mechanismus, blokovací mechanismus a nízkotlaká kontrolní místnost

Místnost s blokovaným mechanismem funguje také jako ovládací panel. Nízkonapěťová místnost je vybavena pružinovým pohonem mechanismus s ukazatelem polohy a mechanickým blokovacím zařízením a může být vybaven i pomocným kontakty, vypínací cívky, nouzové vypínací mechanismy, kapacitní živé displeje, zámky na klíče a elektrická ovládací zařízení. v zároveň lze prostor nízkotlaké komory vybavit i regulačními smyčkami, měřiči a ochrannými relé, a skříň o šířce 750 mm má dvě identické nízkotlaké komory pro další příslušenství.

Skříň kruhové sítě vybavená jističi se používá především jako hlavní napájecí zdroj v kruhové síti napájecí systém, vstupní linková skříň záložního napájecího zdroje a střední sekce skříně duální napájecí systém.

◎ Modulová kruhová skříň XGN15 V obsahuje:

(1) Vakuový vypínač
(2) Jistič obvodu s hexafluoridem síry
(3) Mechanismus a blokování
(4) Uzemňovací spínač

◎ Způsob instalace

Přední pevná, boční/boční montáž pevná

◎ Hlavní struktura

(1) Shora dolů, přístrojová místnost, sběrnicová místnost, zátěžová (izolační) rozvodna, místnost s vypínači, kabel pokoj.
(2) CT, PT, bleskojistka, uzemňovací spínač a reléové ochranné zařízení lze konfigurovat podle uživatele potřeby.
(3) Jistič a zátěžový (izolační) spínač lze vzájemně zablokovat.

Popis operace

1. Obsluha rukojeti: Postavte se před rozvaděč, zvedněte horní část rukojeti a zatlačte dopředu, druhou ruka držící konec rukojeti pro otáčení.
2. Ujistěte se, že dvířka skříně jsou před napájením řádně zavřená nebo oddělená od uzemnění.
3. Před zapnutím a vypnutím je nutné zkontrolovat tlakoměr spínače.

Zapněte napájení

1. Ujistěte se, že jsou dvířka skříně zavřená. Vložte rukojeť do horního provozního otvoru a otočte proti směru hodinových ručiček 180°, dokud neuslyšíte hlas oddělovací brzdy. Centrální indikátor panelu je na svém místě; spodní dveře jsou zavřeno a uzemňovací spínač je vypnutý.

2. Vložte ovládací rukojeť do spodního ovládacího otvoru a otočte ji ve směru hodinových ručiček o 180°, dokud neuslyšíte zavírání hlas; centrální indikátor panelu je v poloze D; spínač bude zapnutý a poté bude fungovat napájení dokončeno.

Vypněte napájení

1. Vypněte: Vložte ovládací rukojeť do spodního provozního otvoru a otočte proti směru hodinových ručiček o 180°, dokud neuslyšíte a oddělující hlas brzdy (tlačítko pro přímé použití, pokud je k dispozici); střed panelu je v poloze, pak přepínač bude vypnuto.

2.Zkontrolujte, zda je živý displej vypnutý, abyste se ujistili, že kabelová místnost je elektricky neutrální; vložte provozní rukojeť do horního provozního otvoru a otočte ve směru hodinových ručiček o 180°, dokud neuslyšíte zvuk zavírání; centrální indikátor panel je na svém místě a spodní dvířka jsou odemčena; uzemňovací spínač je sepnutý a poté dojde k přerušení napájení operace je dokončeno.

Doprava a skladování

Když je spínací skříň upevněna na spodní desce, lze ji přehazovat lopatou vysokozdvižným vozíkem. Když to není upevněno na dno desku, měl by být rozvaděč zvedán nebo přenášen jako celek, ale měl by být přepravován svisle čas a neměly by být převráceny, aby nedošlo k poškození součástí ve skříni. Spínací přístroj (i s vnějším balení) by neměly být dlouhodobě skladovány venku.

Údržba

◇ Kruhová skříň je za normálních okolností bezúdržbová po dobu tří let.

◇ Jednopružinové a dvoupružinové ovládací mechanismy zátěžového spínače jsou bezúdržbové a vyžadují jakékoli mazání.

◇ Ochranné zařízení relé musí být před uvedením do provozu zkontrolováno podle požadavků výrobce operace.

◇ Cyklus údržby skříně kruhové sítě je obecně jednou ročně a specifická opatření údržby se provádí následovně:

(1) Utáhněte všechny elektrické spoje (hlavní sběrnice, spínače, kabely, měřicí přístroje) podle pokynů požadavky návodu k instalaci.
(2) Vysajte všechny součásti (hlavní spínač, pomocný spínač, spouštěcí mechanismus, motor atd.) a veďte vzhled kontrola.
(3) Proveďte jednu operaci sepnutí/vypnutí na všech spínačích, včetně zemního spínače.
(4) Zapněte napájení pomocného ovládání (nevydávejte signál dálkového ovládání) pro elektrickou sekvenční činnost operace.

Objednat zboží

Následující dokumenty a přílohy budou předány se skříní při opuštění rozvaděče továrna:

◇ Kvalifikovaný certifikát produktu
◇ Návod k použití produktu
◇ Technická data návrhu produktu
◇ Příslušenství rozvaděče:
◇ Každá montážní kombinace je vybavena ovládací rukojetí zátěžového spínače.

Uživatelé by měli při objednávání produktů poskytnout následující informace:

◇ Schéma zapojení hlavního obvodu a speciální technické požadavky
◇ Plán instalace rozváděče.
◇ Specifikace modelu komponentů rozvaděče a pomocná smyčka, schéma řídicí smyčky (pokud nutné)
◇ Jiné zvláštní žádosti o písemné informace.
