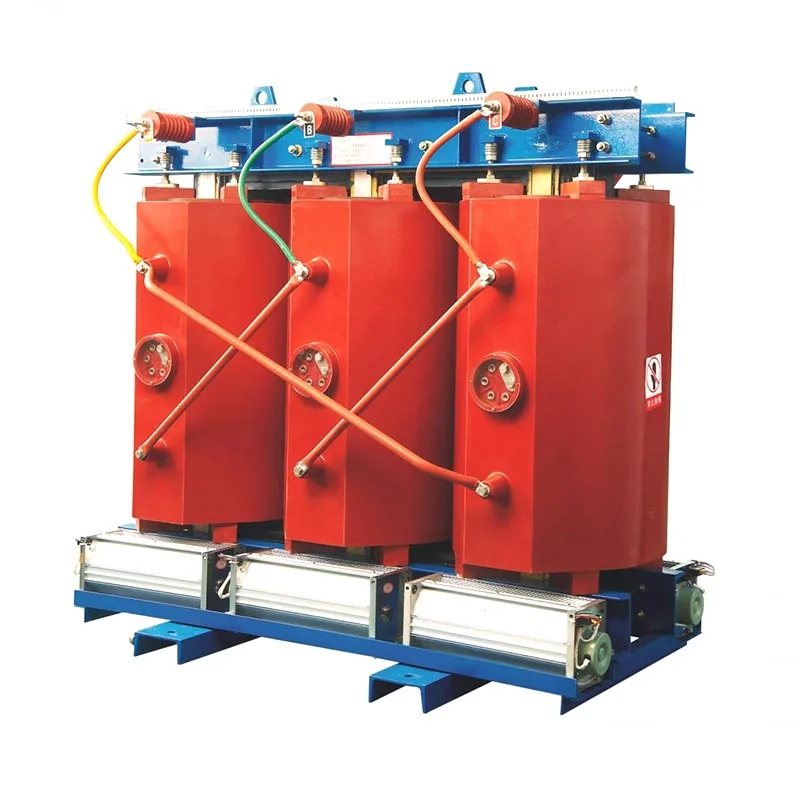

AnTransformátor suchého typu 11kV 1000kVAje distribuční transformátor středního napětí určený k přenosu elektrické energie ze zdroje 11kV na nižší užitné napětí při zachování elektrické izolace, stability napětí a bezpečné distribuce energie. Tato příručka vysvětluje její konstrukci, princip fungování, specifikace, aplikace, úvahy o instalaci, požadavky na ochranu, postupy údržby a nákupní místa pro průmyslové a komerční energetické systémy.
Transformátor o výkonu 1000 kVA poskytuje jmenovitou kapacitu zdánlivého výkonu 1000 kilovoltampér, zatímco 11 kV určuje třídu primárního napětí. Na rozdíl od transformátoru ponořeného do oleje používá transformátor suchého typu jako chladicí médium vzduch a nespoléhá na minerální izolační olej. Konstrukce z lité pryskyřice může poskytnout kompaktní řešení pro vnitřní rozvodny, komerční budovy, průmyslové závody, zařízení související s daty, instalace obnovitelné energie a další místa, kde je důležité chování při požáru, údržba, prostor a hlediska životního prostředí.
Skutečná specifikace by nikdy neměla být vybrána pouze z typového štítku. Sekundární napětí, vektorová skupina, impedance, izolační úroveň, materiál vinutí, nárůst teploty, způsob chlazení, ochrana krytu, nadmořská výška, okolní teplota, harmonické zatížení, podmínky zkratu a příslušné normy, to vše ovlivňuje konečný návrh.
AnTransformátor suchého typu 11kV 1000kVAje třífázový elektrický transformátor běžně používaný ke snížení vysokonapěťové elektřiny na nižší napětí vhodné pro následné rozvody a elektrická zařízení. Transformátor má jmenovitý zdánlivý výkon 1000kVA a primární napětí 11kV.
Termínsuchý typznamená, že transformátor nepoužívá jako primární izolaci a chladicí médium tekutý izolační olej. V závislosti na konstrukci mohou být vinutí otevřená, vakuově impregnovaná nebo zapouzdřená v pryskyřici. Konstrukce z lité pryskyřice je zvláště běžná tam, kde je vyžadována mechanická ochrana, odolnost vůči okolnímu prostředí a snížená závislost na tekuté izolaci.
IEC 60076-11 specificky pokrývá suché výkonové transformátory s nejvyšším napětím zařízení až do 72,5 kV a alespoň jedním vinutím pracujícím nad 1,1 kV, takže je přímo relevantní pro mnoho konstrukcí suchého typu transformátorů 11 kV.
11kV udává jmenovité napětí na primární straně. Přesná úroveň izolace a jmenovité napětí zařízení musí být potvrzeny z projektové specifikace a příslušné normy, nikoli odvozeny ze samotného jmenovitého napětí.
1000 kVA je jmenovitý zdánlivý výkon transformátoru. Popisuje schopnost elektrického zatížení za specifikovaných provozních podmínek spíše než reprezentující přímý výkon 1000 kW.
Pro třífázový systém lze přibližný proud sítě při plném zatížení vypočítat pomocí:
Například při 11 kV a 1000 kVA je primární proud při plném zatížení přibližně52,5A. Sekundární proud závisí na zvoleném nízkém napětí. Například při 400V je teoretický třífázový proud při plném zatížení přibližně1,443A. Tyto výpočty jsou užitečné pro předběžné inženýrství, zatímco konečný výběr kabelu, jističe, přípojnice a ochrany musí následovat po kompletním návrhu projektu.
Výkon suchého transformátoru závisí na koordinovaném návrhu několika hlavních komponent. Typická 11kV 1000kVA jednotka obsahuje následující:
| Komponent | Primární funkce | Důležitá úvaha |
|---|---|---|
| Magnetické jádro | Poskytuje magnetickou dráhu pro přenos energie | Materiál jádra, konstrukce spoje a ztráty |
| VN vinutí | Přijímá napájení 11kV | Izolace, materiál vodiče, odolnost vůči impulsům |
| LV vinutí | Poskytuje požadovaný nízkonapěťový výstup | Napětí, proudová kapacita, nárůst teploty |
| Izolační systém | Elektricky odděluje součásti pod napětím | Tepelné, dielektrické, ekologické vlastnosti |
| Zapouzdření do pryskyřice | Chrání vinutí v provedení z lité pryskyřice | Kvalita odlitku, kontrola dutin, tepelný výkon |
| Chladicí systém | Odvádí teplo vznikající během provozu | Provoz a ventilace AN nebo ANAF |
U konstrukcí z lité pryskyřice mohou vinutí zalité pryskyřicí poskytnout pevnou izolační strukturu kolem cívek. Konečná konstrukce by však měla být hodnocena spíše podle požadovaných elektrických, tepelných, environmentálních a mechanických podmínek než podle samotné konstrukce pryskyřice.
Transformátor pracuje prostřednictvím elektromagnetické indukce. Když je na primární vinutí přivedeno střídavé napětí 11 kV, vytváří se v jádře střídavý magnetický tok. Tento magnetický tok se spojí se sekundárním vinutím a indukuje napětí podle poměru závitů.
Při chlazení přirozeným vzduchem se teplo přesouvá z aktivních částí do okolního vzduchu konvekcí a sáláním. Pro aplikace s vyššími tepelnými nároky lze přidat ventilátory s nuceným oběhem vzduchu. Zvolené uspořádání chlazení musí odpovídat specifikovanému výkonu transformátoru a provoznímu prostředí.
Kupující by si měl vyžádat úplný technický list spíše než nakupovat pouze podle „11kV 1000kVA“. Typická specifikace projektu by měla řešit:
| Parametr | Proč na tom záleží |
|---|---|
| Jmenovitá kapacita | Určuje jmenovitý zdánlivý výkon: 1000 kVA. |
| Primární napětí | Musí odpovídat skutečné síti středního napětí. |
| Sekundární napětí | Určuje kompatibilitu s následným zařízením. |
| Frekvence | Mezi běžné hodnoty projektu patří 50 Hz nebo 60 Hz. |
| Vektorová skupina | Definuje fázový posun a zapojení vinutí. |
| Impedance | Ovlivňuje regulaci napětí a chování poruchového proudu. |
| Ztráty | Ovlivňuje provozní teplotu a spotřebu energie během životního cyklu. |
| Nárůst teploty | Definuje tepelné provozní podmínky a požadavky na izolaci. |
| Úroveň izolace | Důležité pro dielektrickou odolnost a koordinaci systému. |
| Krytí/IP hodnocení | Chrání transformátor před riziky prostředí a náhodného kontaktu. |
Zveřejněné specifikace výrobce ukazují, že suché transformátory třídy 11 kV 1000 kVA mohou mít podstatně odlišné hodnoty ztrát, materiály vinutí, rozměry, vektorové skupiny, hodnoty impedance a uspořádání chlazení. Proto by měly být tyto parametry potvrzeny pro přesný model namísto předpokladu, že všechny 1000kVA transformátory jsou technicky ekvivalentní.
Technologie suchého transformátoru je zvláště užitečná, když prostředí instalace klade důraz na vnitřní provoz, požární úvahy, snížené požadavky na izolaci kapalin nebo zjednodušenou údržbu.
IEC 60076-11 se také zabývá klimatickými třídami, tepelnými a dielektrickými úvahami souvisejícími s nadmořskou výškou, řízením krytu, chováním při požáru a seismickou klasifikací, což ilustruje, proč by měly být při specifikaci transformátoru zohledněny podmínky prostředí.
Suchý transformátor 11kV 1000kVA lze použít všude tam, kde rozvodný systém 11kV potřebuje středněkapacitní snižovací transformátor a požadavky na instalaci jsou kompatibilní s technologií suchého typu.
Výběr transformátoru by měl začít spíše elektrickým systémem než katalogem produktů. Následující kontrolní seznam může pomoci předejít mezerám ve specifikacích:
Dokonce i dobře navržený transformátor může fungovat špatně, pokud prostředí instalace neposkytuje dostatečnou vzdálenost, ventilaci, ochranu nebo elektrickou koordinaci.
Podmínky instalace nejsou pouze mechanické detaily. IEC 60076-11 specificky uznává vliv nadmořské výšky a podmínek prostředí na tepelný a dielektrický výkon transformátoru, takže tyto parametry by měly být deklarovány ve fázi specifikace.
Suché transformátory se obecně vyhýbají údržbě související s olejem, ale stále vyžadují pravidelnou kontrolu. Četnost údržby by měla být stanovena v souladu s pokyny výrobce, provozními podmínkami, místními předpisy a kritičností instalace.
| Oblast kontroly | Co zkontrolovat |
|---|---|
| Vinutí | Viditelná kontaminace, poškození, abnormální stopy po vybití nebo poškození. |
| Spojení | Stav svorek, těsnost, známky přehřátí a stav kabelu. |
| Chlazení | Průchody vzduchu, ventilace, ventilátory, pokud jsou k dispozici, a abnormální teplota. |
| Monitorování teploty | Údaje ze senzorů, alarmy, provoz regulátoru a historické trendy. |
| Prostředí | Prach, vlhkost, korozivní atmosféra a větrání místnosti. |
Jedním z nejpraktičtějších opatření údržby je udržování čistoty chladicích ploch a ventilačních cest. Nadměrná prašnost může snížit přenos tepla a může časem vytvářet nežádoucí izolační podmínky.
Transformátory suchého typu a transformátory ponořené do oleje mohou plnit úkoly distribuce středního napětí, ale jejich konstrukce a instalační vlastnosti jsou odlišné.
| Faktor | Suchý typ | Ponořeno do oleje |
|---|---|---|
| Izolační médium | Systém vzduchové a/nebo pevné izolace | Izolační kapalina |
| Ropné hospodářství | Není vyžadováno | Vyžaduje se podle konstrukce a provozních podmínek |
| Vnitřní instalace | Běžná aplikace | Závisí na místních požadavcích na konstrukci a bezpečnost |
| Úvahy o požáru | Žádné požární zatížení transformátorového oleje | Vyžaduje zvážení typu kapaliny a požadavků na instalaci |
| Typická údržba | Kontrola, čištění, připojení, chlazení a monitorování | Zahrnuje požadavky na kontrolu a údržbu týkající se kapalin |
Vhodná technologie závisí spíše na projektu než na univerzálním pravidle. Měl by být zhodnocen profil zatížení, prostor, podmínky prostředí, požární požadavky, místo instalace, počáteční náklady, hlediska životního cyklu a místní předpisy.
U mezinárodních zakázek je technická komunikace stejně důležitá jako nabízená cena. Před zadáním objednávky by si kupující měli vyžádat jasnou dokumentaci obsahující přesnou konfiguraci transformátoru.
Publikovaná technická dokumentace od zavedených výrobců transformátorů ukazuje, že i transformátory sdílející stejné jmenovité hodnoty 11 kV a 1000 kVA se mohou lišit v materiálu vinutí, hodnotách ztrát, vektorové skupině, impedanci, izolačním systému, rozměrech a konfiguraci chlazení.
Zhejiang Usune Electric Co., Ltd.může být prezentován jako potenciální dodavatel pro zákazníky, kteří hledají přizpůsobená řešení transformátorů. U nabídky specifické pro projekt by měl kupující poskytnout parametry elektrického systému, instalační prostředí, platné normy, místo dodání a veškeré požadované příslušenství nebo specifikace krytu.
Může být vhodný pro mnoho průmyslových aplikací, kde napájení 11 kV, sekundární napětí, profil zatížení, podmínky instalace, ochranný systém a požadovaná kapacita odpovídají projektu. Před výběrem by měl být dokončen výpočet skutečného zatížení.
Pro třífázový 11kV systém je teoretický primární proud při plném zatížení přibližně 52,5A. Aktuální návrh systému by měl také vzít v úvahu toleranci transformátoru, provozní podmínky, nastavení ochrany a charakteristiky sítě.
Sekundární napětí je specifické pro projekt. Běžné nízkonapěťové konfigurace zahrnují 400 V, 415 V a 433 V, ale v závislosti na elektrickém systému lze navrhnout i jiná napětí.
Ne nutně. Mnoho suchých transformátorů pracuje s přirozeným chlazením vzduchem. Pokud konstrukce vyžaduje zvýšenou tepelnou kapacitu nebo specifické provozní podmínky, lze přidat chlazení nuceným vzduchem.
IEC 60076-11:2018 je hlavní norma IEC specificky pokrývající výkonové transformátory suchého typu v rámci svého definovaného rozsahu. Mohou se také vztahovat další národní, regionální, projektové, instalační nebo výkonnostní požadavky.
kVA měří zdánlivý výkon, zatímco kW měří činný výkon. Vztah závisí na účiníku: kW = kVA × účiník. Transformátor o výkonu 1 000 kVA by proto neměl být automaticky označován jako zdroj 1 000 kW.
Mnoho výrobců může nakonfigurovat parametry, jako je sekundární napětí, vektorová skupina, materiál vinutí, impedance, rozsah odbočky, kryt, uspořádání chlazení, příslušenství a monitorovací systém podle požadavků projektu. Každé přizpůsobení by mělo být potvrzeno podle platné technické normy.
AnTransformátor suchého typu 11kV 1000kVAje více než kombinace čísel napětí a kapacity. Jeho skutečný výkon závisí na interakci elektrického návrhu, izolace, tepelného managementu, konstrukce vinutí, ztrát jádra, impedance, podmínek prostředí, ochrany, instalace a údržby.
Pro inženýrské týmy a manažery nákupu je nejspolehlivějším přístupem začít s kompletním elektrickým požadavkem a poté si vyžádat podrobný technický návrh. Porovnání garantovaných ztrát, izolačních úrovní, vektorové skupiny, impedance, nárůstu teploty, rozměrů, testování, příslušenství a servisní podpory může pomoci zajistit, že vybraný transformátor odpovídá skutečné aplikaci.
Zhejiang Usune Electric Co., Ltd. může podporovat zákazníky, kteří hodnotí požadavky na suchý transformátor středního napětí a konfigurace specifické pro daný projekt. Pokud plánujete novou rozvodnu, modernizaci průmyslového energetického systému nebo hledáte transformátor 11kV 1000kVA pro komerční nebo infrastrukturní projekt,kontaktujte náss vaším napětím, kapacitou, frekvencí, podmínkami instalace a technickými požadavky, abyste mohli projednat vhodné řešení transformátoru.
-
