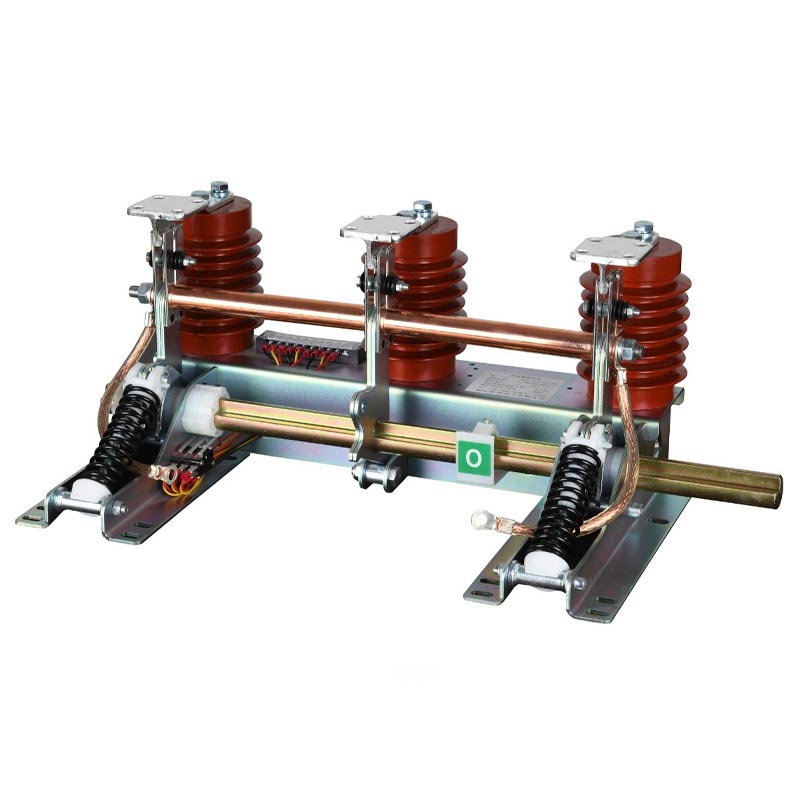

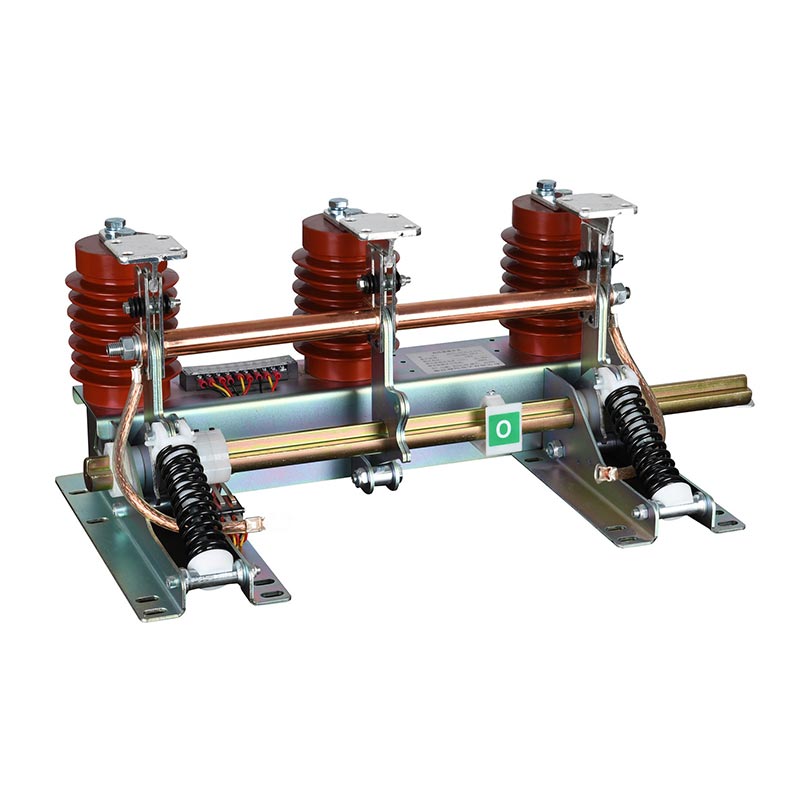

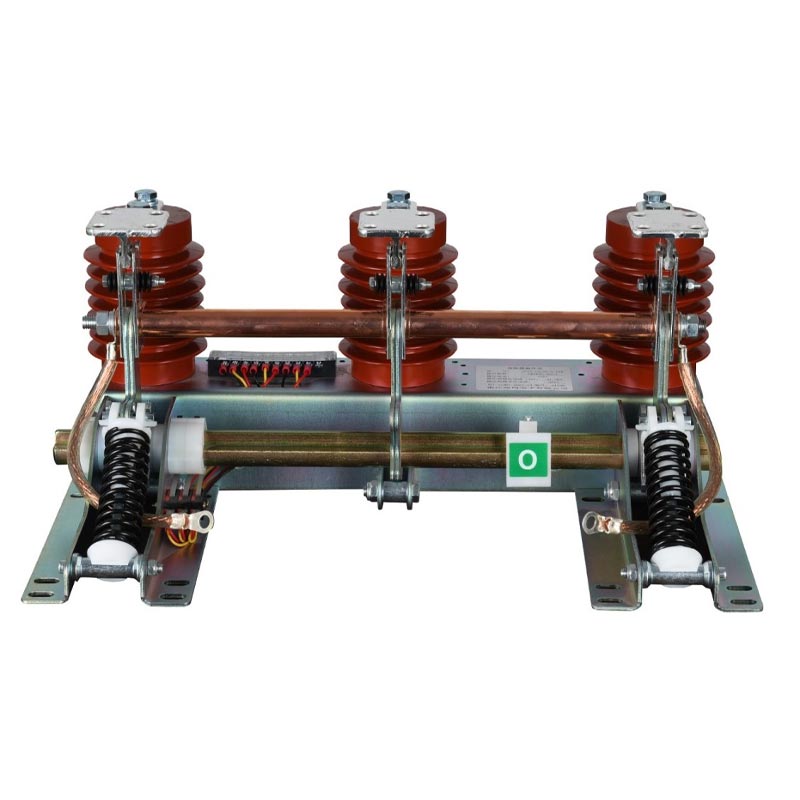

Uzemňovací spínač Jn15

Usune Grounding Switch Jn15 je vhodný pro 12kV a pod 50Hz AC napájecí systémy. Speciálně navrženo pro obvod bezpečnostním uzemněním, lze jej použít s různými vysokonapěťovými rozvaděči k zajištění kritické ochrany uzemněním během údržbu zařízení nebo výpadky proudu. Spolehlivým uvolněním zbytkového napětí a odolností proti zkratovým proudům, zajišťuje bezpečnost personálu údržby a elektrických zařízení.

Jako profesionální výrobce se produktová řada Usune může pochlubit kompaktní a robustní konstrukcí, která umožňuje stabilní provoz v drsných vnitřních prostředích s vysokou vlhkostí, vysokou prašností a středním znečištěním. Plně vyhovuje GB1985-89 a mezinárodní normy IEC129, zajišťující konzistenci produktu a globální použitelnost.

Základní technické parametry

Hlavní výhody produktu

1. Bezpečné a spolehlivé

Uzemňovací spínač Jn15 je vybaven přesným mechanickým blokovacím mechanismem, který zabraňuje nesprávné funkci (jako je zavírání pod napětím); má vynikající odolnost proti zkratu, schopný odolávat krátkodobému proudu 31,5 kA/4s a špičkovému proudu 80 kA při zachování strukturální integrity v případ poruchy; vysoce kvalitní izolační komponenty nabízejí vysokou izolační pevnost, jsou odolné proti vlhkosti a odolné vůči znečištění a zajišťují stabilní dlouhodobý provoz.

2. Kompaktní a snadné použití

Optimalizovaná kompaktní konstrukce umožňuje flexibilní instalaci do různých vysokonapěťových rozvaděčů (jako je KYN28 a typy HXGN); jasné stavové indikátory a beznástrojové přístupové porty usnadňují pohodlnou obsluhu a údržbu; pohyblivé části jsou vyrobeny z materiálů odolných proti korozi a jsou precizně mazány, což zajišťuje hladký provoz po celou dobu 2000 cyklů.

3. Široká použitelnost a shoda se standardy

Zemnící spínač Jn15 je kompatibilní se systémy 6,6–12 kV a lze jej kombinovat se všemi běžnými vysokonapěťovými systémy. spínací zařízení. Plně vyhovuje normám GB1985-89 a IEC129, takže je vhodný pro různé projekty v tuzemsku i v zahraničí. Může spolehlivě fungovat ve vnitřním prostředí s teplotami v rozmezí -10 ℃ do +40 ℃, nadmořské výšky ≤ 1000 m, vlhkost 95 % a úrovně znečištění třídy II.

4. Zajištění kvality ve výrobním závodě

Zemnící spínač Jn15 se vyrábí v pokročilé továrně Usune na automatizovaných výrobních linkách a přísných testování kvality. Každý produkt prochází před opuštěním továrny dynamickými, statickými a izolačními testy. A profesionální tým výzkumu a vývoje může poskytnout přizpůsobené konfigurace založené na konkrétním napětí, proudu nebo instalaci požadavky.

Případ aplikace v reálném světě: Projekt distribuce energie v městském komerčním komplexu

1. Pozadí projektu

Komerční komplex o rozloze 320 000 ㎡ ve východní Číně vyžaduje bezpečný a spolehlivý distribuční systém 10 kV, včetně osm vysokonapěťových rozvoden typu KYN28A-12. Pro zajištění bezpečnosti údržby jsou zapotřebí stabilní uzemňovací spínače a ochranu systému.

2. Řešení a implementace

Dodavatel vybral uzemňovací spínač Usune Jn15 (celkem 64 jednotek), který odpovídá všem příchozím a odchozím linkám a PT skříně. Instalace byla provedena podle standardních postupů, dosažení mechanické a elektrické blokování s rozvaděčem. Během uvádění do provozu, provozu, blokování a zkratu odolávají zkouškám všechny splňovaly design a národní normy.

3. Úspěchy projektu

- Provozní bezpečnost: Provoz bez poruchy po dobu více než 3 let, dokončení 18 cyklů údržby bez jakýchkoliv elektrická bezpečnostní rizika.
- Stabilita systému: Úspěšně odolal 3 zkratovým poruchám bez poškození zařízení, což zkrátilo výpadek proudu doba zotavení.
- Efektivní údržba: Jasné stavové indikátory a pohodlná obsluha, snižující dobu údržby uzemnění přibližně 40 %.
- Zpětná vazba od zákazníků: "Přepínač Usune JN15-12 je spolehlivý a snadno se používá, což je zásadní pro celkovou bezpečnost napájení komplex. Bude to prioritní volba pro budoucí projekty.“

Hlavní technické parametry

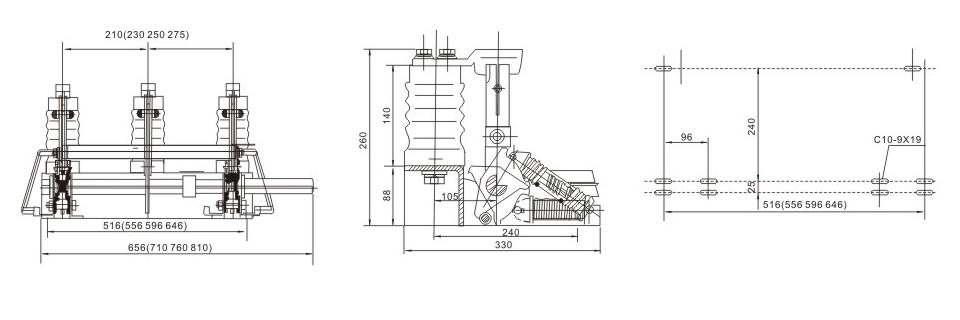

Vnější rozměry

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: S jakými typy rozvaděčů může být uzemňovací spínač Usune Jn15 kompatibilní?

A: Kompatibilní se všemi hlavními vnitřními vysokonapěťovými rozvaděči, jako jsou KYN28A-12, HXGN-12, XGN2-12 atd., vhodné pro systémy 6,6kV/10kV/11kV/12kV a standardní fázový odstup 150mm/165mm/210mm/250mm; speciální skříně mohou lze přizpůsobit kontaktováním Usune.

Q2: Jaká údržba je vyžadována pro uzemňovací spínač JN15?

A: Doporučený plán údržby:
- Každých 6 měsíců: Vizuální kontrola, kontrola opotřebení, koroze, uvolněných spojů a stavu blokování.
- Ročně: Provozní zkouška, kontrola plynulosti otevírání a zavírání a správnosti blokování.
- Každých 5 let: Funkční test, ověření izolace a odolnosti proti zkratu podle standardy.
- Každé 2 roky: Údržba mazání, nanášení maziva na pohyblivé části pro prodloužení životnosti.

Q3: Lze JN15-12 použít ve výškách nad 1000 m nebo v korozivním prostředí?

A: Standardní modely jsou vhodné pro nadmořské výšky ≤ 1000 m, znečištění třídy II a nekorozivní prostředí. pro nadmořské výšky >1000 m nebo korozivní (chemická, mořská sůl) prostředí, Usune nabízí vylepšené produkty, včetně zesílená izolace, antikorozní povlaky a návrh snížení v závislosti na nadmořské výšce. Kontaktujte náš technický tým pro řešení na míru.

Závěr

Vnitřní vysokonapěťové uzemňovací spínače řady Usune JN15-12 kombinují bezpečnost, spolehlivost a všestrannost, přizpůsobení 6,6–12kV napájecím systémům. Splňují globální standardy a byly ověřeny ve skutečných projektech ideální volba pro ochranu uzemnění. Jako profesionální čínský dodavatel poskytuje Usune vysoce kvalitní produkty a komplexní technickou podporu pro různé projekty v oblasti distribuce elektřiny, průmyslu a obchodu.
