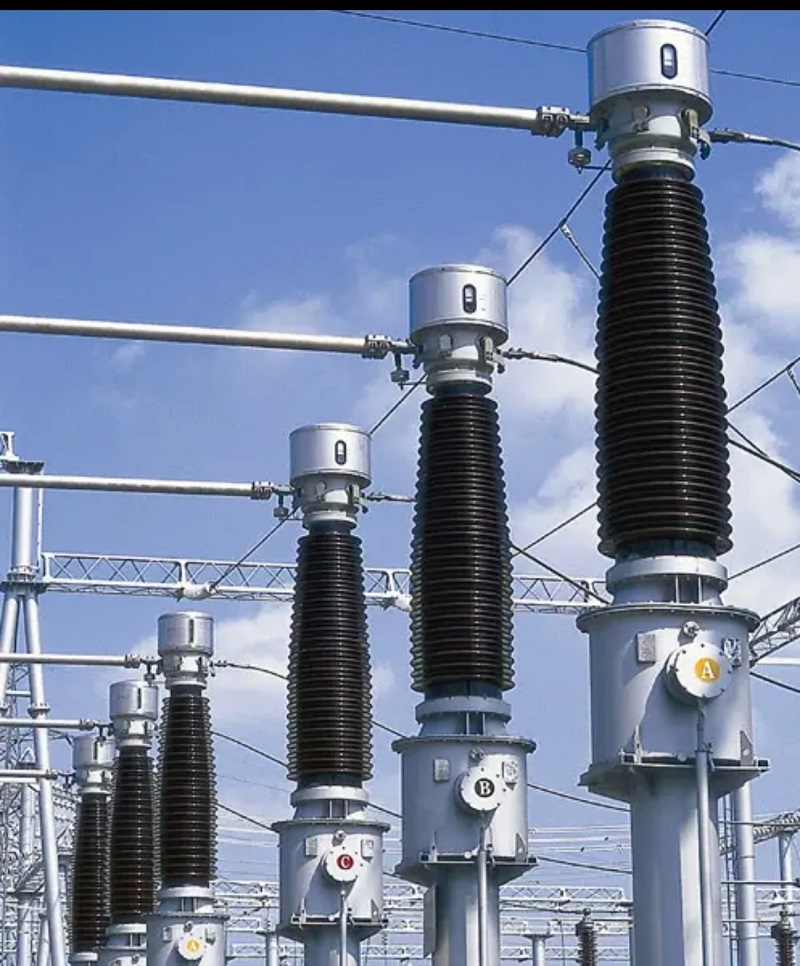

Proudový transformátor LB6-110kVje vysokonapěťový transformátor proudu určený pro měření proudu, měření energie a reléovou ochranu v napájecích systémech 110kV AC. Tento transformátor, vhodný pro elektrické sítě 50Hz a 60Hz, poskytuje stabilní výkon a vysokou přesnost měření pro rozvodny, systémy pro přenos energie a průmyslová energetická zařízení.
Díky pokročilé technologii izolace ponořené do oleje a plně utěsněné struktuře poskytuje proudový transformátor LB6-110kV vynikající elektrickou izolaci, spolehlivý provoz a dlouhou životnost v náročných pracovních podmínkách vysokého napětí.
Proudový transformátor řady LB6-110kV využívá profesionální design pro vysokonapěťové aplikace. Model produktu představuje jeho klíčové technické vlastnosti:
Transformátor je vybaven více sekundárními vinutími, včetně jednoho měřicího vinutí s třídou přesnosti 0,5 a tří ochranných vinutí. Konfigurace více sekundárních vinutí umožňuje spolehlivé měření proudu a ochranné funkce pro různé požadavky na napájecí systém.
Proudový transformátor LB6-110kVpodporuje více konfigurací proudového poměru změnou způsobu připojení externího spojovacího kusu na konzervátoru oleje. Při sériovém zapojení je proudový poměr a/c, zatímco paralelní zapojení poskytuje proudový poměr 2*a/c.
Tato flexibilní konstrukce umožňuje, aby se stejný model transformátoru přizpůsobil různým provozním požadavkům, což snižuje náklady na výměnu zařízení a zlepšuje všestrannost aplikací ve vysokonapěťových energetických systémech.
Proudový transformátor LB6-110kV je navržen tak, aby fungoval spolehlivě za různých podmínek prostředí:
Pro aplikace s nižšími teplotami nebo speciálními požadavky na prostředí lze s výrobcem projednat přizpůsobená řešení podle podmínek projektu.
Proudový transformátor LB6-110kV využívá konstrukci ponořenou do oleje sestávající z palivové nádrže, těla transformátoru, porcelánového pouzdra, konzervátoru oleje a expandéru. Tělo transformátoru je ponořeno v izolačním oleji a obsahuje primární a sekundární vinutí navržené pro stabilní elektrický výkon.
Primární vinutí má strukturu ve tvaru U. Hlavní izolační systém využívá kapacitní technologii olejo-papírové izolace s několika kapacitními síty uspořádanými mezi izolačními vrstvami. Vnitřní stínění se připojuje k vysokému potenciálu, zatímco vnější stínění je uzemněno, což zlepšuje izolační výkon a provozní bezpečnost.
Vodič primárního vinutí je rozdělen na dvě sekce se čtyřmi svorkami připojenými ke konzervátoru oleje. Proudový poměr lze upravit prostřednictvím externích změn zapojení, což poskytuje flexibilní možnosti konfigurace.
Sekundární vinutí je instalováno na podpěře pod primárním vinutím. Všechny sekundární svorky a svorky externího stínění jsou připojeny ke spojovací krabici na nádrži transformátoru, což zajišťuje pohodlnou instalaci a údržbu.
Proudový transformátor LB6-110kV se vyznačuje praktickou konstrukcí připojení s externími kabelovými svorkami nainstalovanými ve spodní části propojovací krabice. Zemnící šrouby jsou umístěny jak na rozvodné skříni, tak na palivové nádrži, což umožňuje bezpečné uzemnění sekundárního vinutí a celé konstrukce transformátoru.
Transformátor využívá charakteristiky se sníženou polaritou. Když primární proud teče z P1 do P2, sekundární proud protéká vnějším obvodem z S1 do S2 nebo S3, což zajišťuje přesný přenos proudu pro systémy měření a ochrany.
Díky svému vysokonapěťovému výkonu a spolehlivým ochranným funkcím je proudový transformátor LB6-110kV široce používán v:
Proudový transformátor LB6-110kV kombinuje přesné měření, spolehlivou izolaci, flexibilní konstrukci proudového poměru a provoz s nízkými nároky na údržbu. Jeho plně utěsněná struktura ponořená do oleje zajišťuje stabilní výkon ve vysokonapěťových prostředích, což z něj činí spolehlivé řešení pro moderní energetické systémy vyžadující bezpečný a nepřetržitý provoz.
