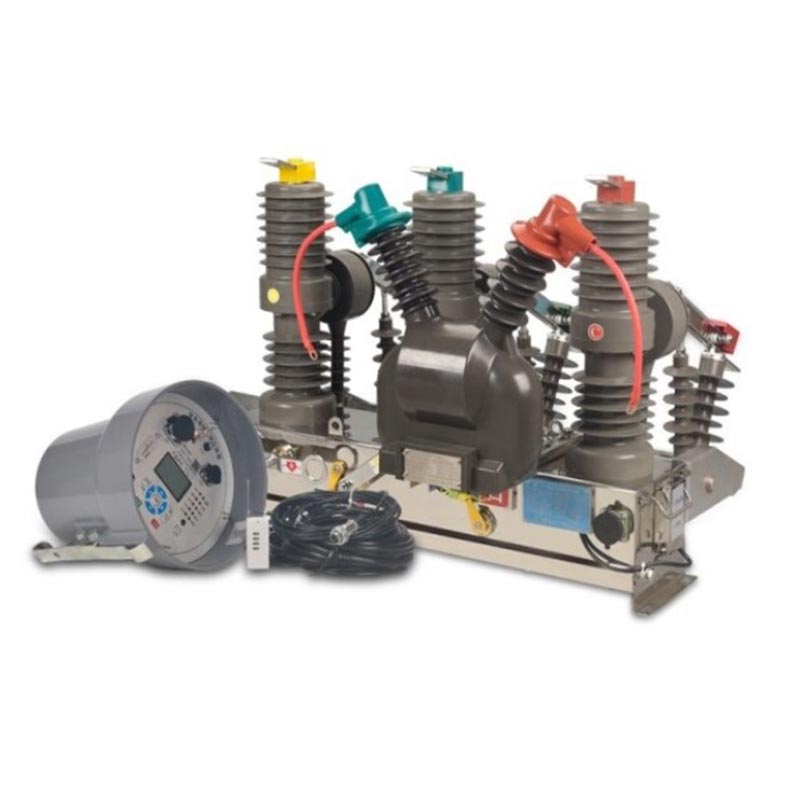

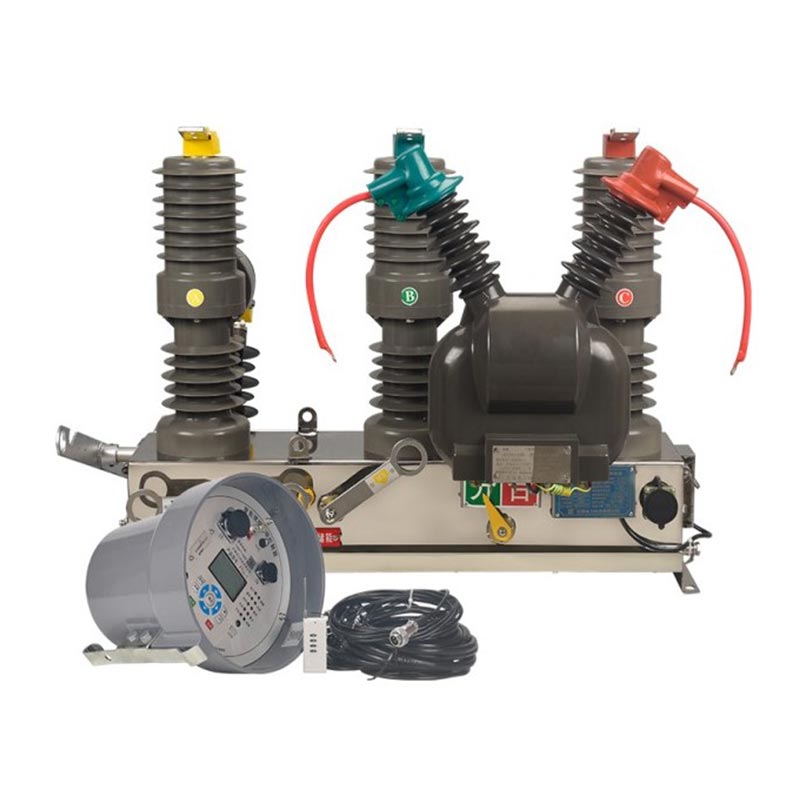

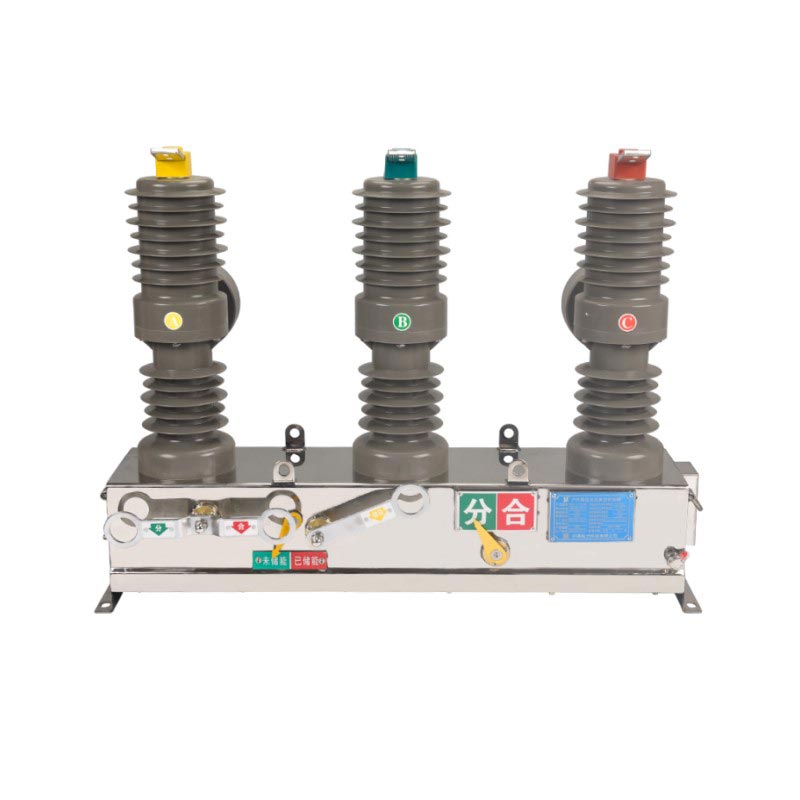

Vakuový jistič 11 kV na sloupu

Vakuový jistič Usune ZW32-12 11 kV na sloupu je venkovní vakuový vypínač na sloupu. speciálně navrženo pro rozvody elektrické energie 10kV–12kV. Využívá vysoce spolehlivé vakuové zhášedlo oblouk hašení, přesné a bezpečné zapínání a vypínání různých proudů. Jeho robustní mechanická konstrukce podporuje častý provoz a je vhodný pro scénáře vyžadující opakované přepínání.

- Jmenovité napětí: 12kV (kompatibilní se systémy 10kV/11kV)
- Frekvence: 50/60 Hz
- Počet fází: Třífázový střídavý proud
- Izolace: Venkovní materiály odolné proti stárnutí a korozi
- Operační metoda: Ruční/Elektrický, kompatibilní s inteligentními ovladači

Základní vlastnosti a výhody

1. Vynikající brzdný výkon

- Vysoká rychlost zhášení vakuového oblouku, krátká doba přerušení a vysoká provozní stabilita;
- Vynikající vypínací schopnost proti zkratu, účinně chránící vedení a zařízení;
- Dlouhá mechanická a elektrická životnost, vhodná pro scénáře častého provozu.

2. Inteligentní „čtyři dálkové“ funkce

Když je spárován s inteligentním ovladačem Usune, může tvořit automatický opětovný uzávěr a realizovat:
- Dálkové ovládání: Dálkové otevírání a zavírání pomocí dispečinku;
- Telemetrie: monitorování dat proudu, napětí, výkonu a energie v reálném čase;
- Dálková signalizace: Aktivní hlášení stavu zařízení, alarmů a informací o poruchách;
- Remote Adjustment: Online nastavení a úprava parametrů ochrany.

3. Odolný venkovní design

- Plně uzavřený stupeň ochrany IP54+, odolný proti prachu, dešti a kondenzaci;
- Stabilní provoz v prostředích od -40 ℃ do +70 ℃, odolný proti posypové soli, vlhkosti a znečištění;
- Kompaktní konstrukce, možnost montáže na sloup, snadná instalace a vyžaduje minimální údržbu.

Případ aplikace v reálném světě

1. Projekt

Projekt modernizace venkovské automatizace energetické sítě v provincii Anhui v Číně

2. Pozadí

Časté přechodné poruchy (údery blesku, kontakt se stromem) ve venkovských energetických sítích, pomalá rychlost izolace poruch a vysoké riziko rozsáhlých výpadků proudu.

3. Řešení

Nasaďte 120 opětovných uzávěrů Usune ZW32-12 s inteligentními ovladači jako zpětné uzávěry montované na sloup pro nadzemní vedení 10 kV.

4. Výsledky aplikace:

- Izolace poruch: Automatické vypnutí do 50 ms při zkratových poruchách, obnovení napájení do 1 minuty bezvadné oblasti;
- Odstranění přechodných poruch: Automatické opětovné zapnutí eliminuje 85 % dočasných výpadků napájení;
- Vzdálená správa: Funkce „čtyři vzdálené“ snižují pracovní zátěž inspekce na místě o 60 % a zlepšují expedici účinnost o 70 %;

- Spolehlivost: Po více než dvou letech provozu je střední doba mezi poruchami (MTBF) >85 000 hodin bez větších poruch, což zlepšuje spolehlivost napájení pro více než 30 000 venkovských uživatelů.

Hlavní technické parametry

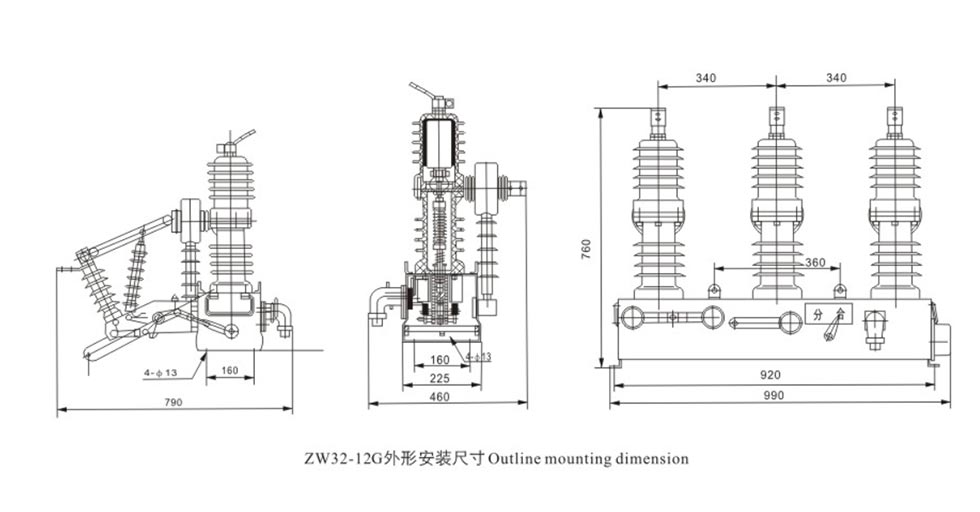

Vnější rozměry

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Proč je ZW32-12 11 kV sloupový vakuový jistič vhodný pro scénáře častého provozu?

A: Jeho vakuové zhášedlo má nízké opotřebení kontaktů a dlouhou elektrickou životnost; jeho přesný pružinový ovládací mechanismus má vysokou mechanickou stabilitu (počet mechanických operací ≥10 000krát); jsou její materiály a konstrukce odolný proti únavě, udržuje stabilní výkon při opakovaných operacích, takže je vhodný pro časté přepínací scénáře, jako jsou kondenzátorové banky a průmyslové linky.

Q2: Jak jsou implementovány funkce "Four Remote"?

Odpověď: Připojte ZW32-12 k ovladači Usune FTU přes RS-485 nebo bezdrátově (4G/LoRa). Ovladač shromažďuje zařízení data, komunikuje s nadřízenou stanicí a provádí vzdálené příkazy, čímž je dosaženo vzdáleného ovládání, telemetrie v reálném čase, vzdálená signalizace stavu a funkce dálkového nastavení online.

Q3: Jaká údržba je nutná pro venkovní použití?

Odpověď: Tento produkt je prakticky bezúdržbový. Doporučují se pravidelné kontroly:
- Každé 1-2 roky: Zkontrolujte těsnění, upevňovací prvky a izolační výkon;
- Každé 2-3 roky: Zkontrolujte integritu vakuového zhášedla a změřte přechodový odpor;
- Každých 5 let: Proveďte komplexní kalibraci mechanického a elektrického výkonu. Usune poskytuje doživotní technická podpora a školicí služby.

Závěr

Vakuový jistič Usune ZW32-12 11 KV spojuje vynikající výkon, inteligentní provoz, a trvanlivost. Jako přední výrobce v Číně zajišťuje Usune spolehlivou kvalitu produktů, která se přizpůsobí městskému a městskému prostředí venkovské energetické sítě, průmyslové parky a nové energetické systémy, což z něj činí preferované zařízení v moderní energetice distribuční pole. Díky svým vyspělým zkušenostem s aplikacemi v terénu a komplexní technické podpoře má Usune stát se důvěryhodným dodavatelem a výrobcem v globálním sektoru energetické infrastruktury.
