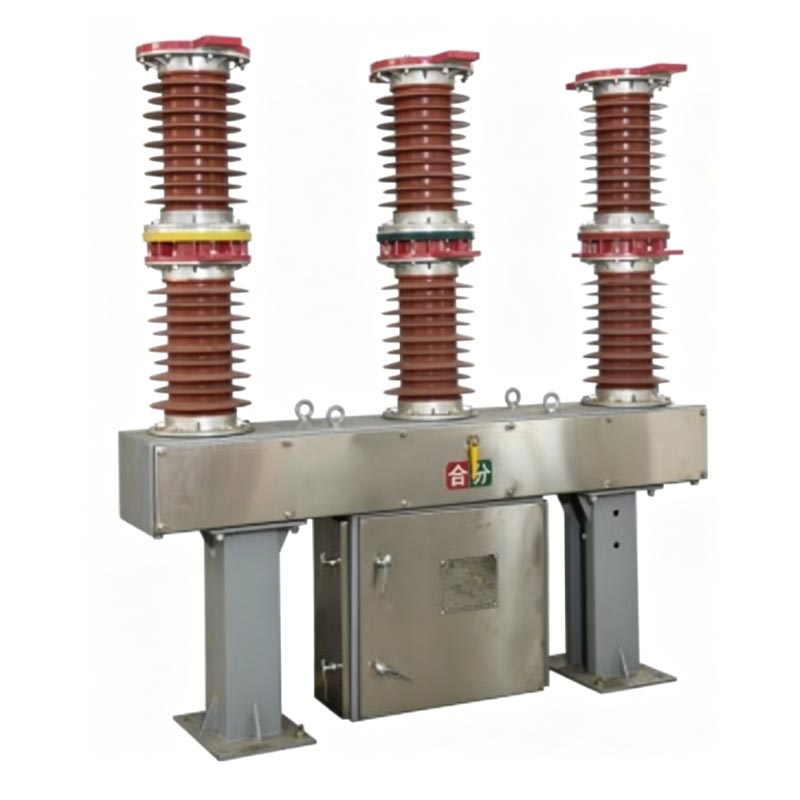

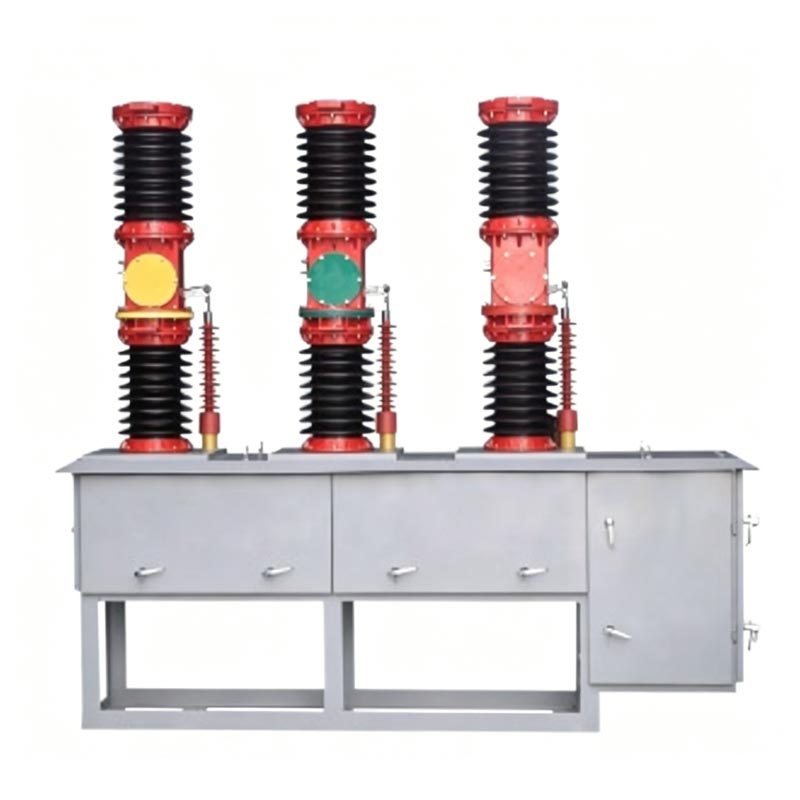

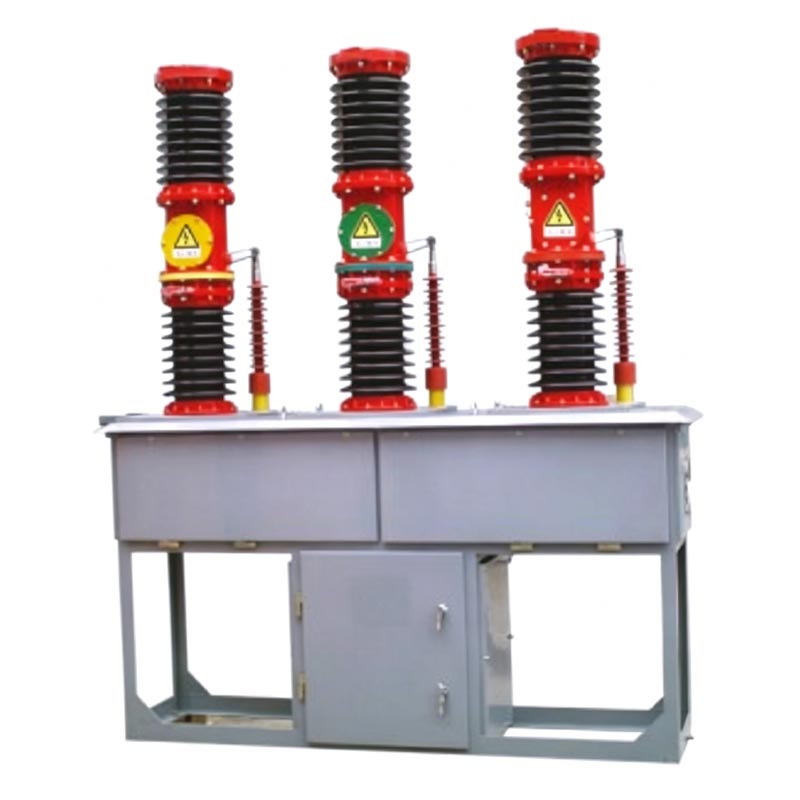

Zw7-40.5 Venkovní vakuový jistič

Outdoor Vacuum Circuit Breaker Usune Zw7-40.5 je venkovní vysokonapěťový vakuový jistič vhodný pro 50Hz třífázové AC, přenosové a distribuční systémy 24-40,5 kV, primárně používané pro řízení systému, ochranu, dělení na sekce a přepínání bank kondenzátorů. Při použití ve spojení s opětovným uzávěrem umožňuje inteligentní segmentování opětovné uzavření ovládání energetického systému; podporuje pružinové nebo elektromagnetické ovládací mechanismy, má stabilní mechanické výkon a nepředstavuje žádné riziko požáru nebo výbuchu; vyhovuje normě GB1984-1989 „Vysokonapěťové střídavé jističe“ a Normy IEC56, IEC62271-100 "Vysokonapěťové AC jističe".

Základní technické vlastnosti

1. Vynikající brzdný výkon: Využívá technologii vakuového zhášení oblouku, což má za následek silné rozbití kapacita, dlouhá elektrická životnost a mechanická životnost až 10 000 cyklů.
2. Bezúdržbový a spolehlivý: Jednoduchá konstrukce, nevyžadující pravidelnou údržbu a dlouhá životnost.
3. Vynikající izolace a ochrana proti znečištění: Silný venkovní izolační výkon a vynikající schopnost proti znečištění.
4. Flexibilní inteligentní konfigurace: Může být vybavena vestavěným proudovým transformátorem (přesnost až 0,2S třída) pro měření a ochranu třífázového zapojení.
5. Široká kompatibilita ovládacích mechanismů: Přizpůsobitelné pružinovým nebo elektromagnetickým ovládacím mechanismům, umožňující častý a spolehlivý provoz.

Rozsah aplikace

1. Přenosová a distribuční vedení a rozvodny 24-40,5kV
2. Projekty obnovy a rozšíření rozvodné sítě ve městech a na venkově
3. Větrné elektrárny, solární elektrárny a průmyslové energetické systémy
4. Aplikace přepínání kondenzátorových baterií a spojovacích jističů
5. Pobřežní, vysokohorské a silně znečištěné oblasti

Případy aplikací v reálném světě

1. Název projektu: Projekt připojení sítě větrné farmy 35 kV v severní Číně

2. Klient: State Grid Hebei Electric Power Co., Ltd.

3. Pozadí projektu: Tato větrná farma se nachází v pobřežní oblasti s vysokou vlhkostí, silnou solnou mlhou a časté bouřky. Jeho 35kV výstupní systém vyžaduje spolehlivé jističe pro ovládání, poruchu izolace a operace automatického opětovného uzavření.

4. Řešení: Společnost Uxin Electric poskytla 12 sad venkovních vakuových jističů Zw7-40.5 vybavených pružinové mechanismy a vestavěné proudové transformátory třídy 0,2S.

5. Úspěchy aplikace
- Stabilní provoz po dobu více než 5 let v prostředí s vysokou vlhkostí a vysokým obsahem soli
- 100% úspěšnost při 187 zkratových operacích
- Inteligentní funkce opětovného uzavření zkracuje dobu výpadku proudu o 85 %
- Bezúdržbová konstrukce snižuje roční náklady na provoz a údržbu o 60 %

6. Zpětná vazba od zákazníků

„Venkovní vakuový jistič Usune Zw7-40.5 prokázal extrémně spolehlivý výkon v našem pobřežním větrná farma. Výrazně se zlepšila jeho výkonnost při prevenci znečištění a inteligentní ochranné funkce stabilita sítě." – projektový manažer, State Grid Hebei Electric Power Co., Ltd.

Hlavní technické parametry

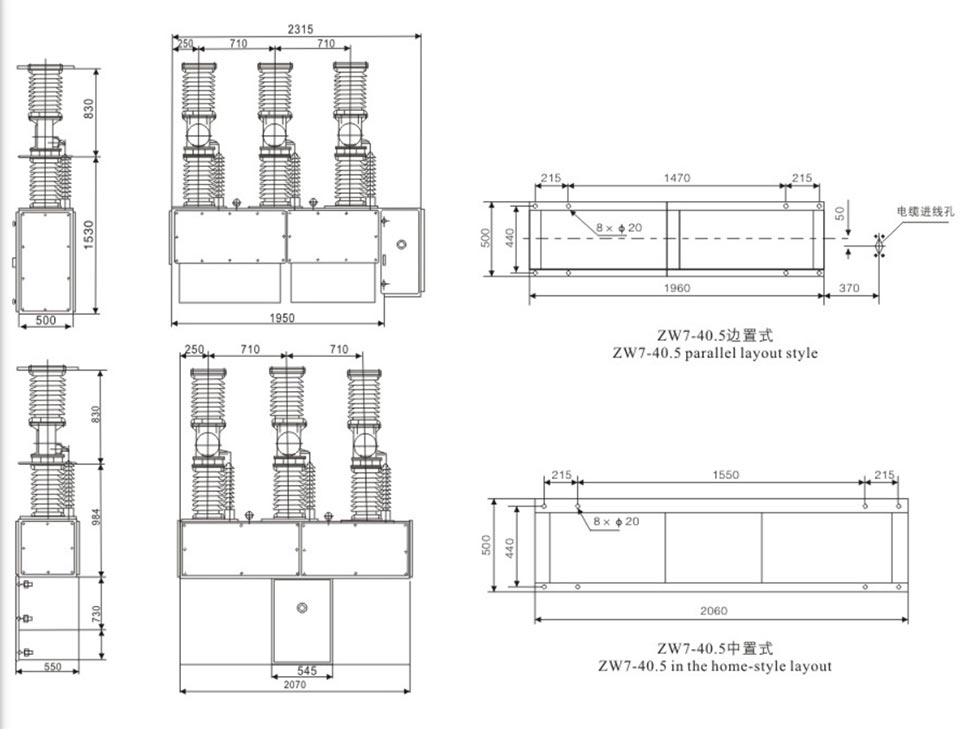

Vnější rozměry

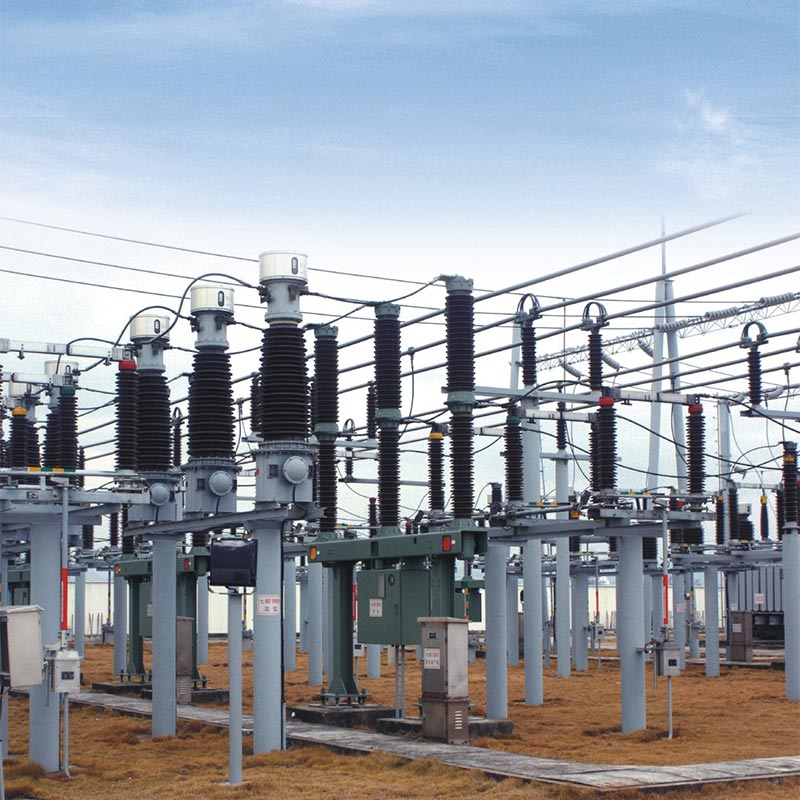

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Které ovládací mechanismy lze použít s venkovním vakuovým jističem Zw7-40.5?

Odpověď: Lze použít pružinové nebo elektromagnetické mechanismy. Mechanismy ovládané pružinou nabízejí vysokou spolehlivost a nízké náklady na údržbu, díky čemuž jsou vhodné pro většinu venkovních aplikací.

Q2: Lze vestavěný proudový transformátor přidat později?

A: Ano. Proudový poměr a třídu přesnosti (0,2S/0,5/10P10) je nutné uvést při objednávce.

Q3: Jaký je typický cyklus údržby?

Odpověď: Při běžném používání je bezúdržbová doba 10-15 let. Vizuální kontrola se doporučuje každé 2 roky, a každých 5 let menší mechanickou kontrolu.

Shrnutí

Venkovní vakuový jistič Usune Zw7-40.5 kombinuje pokročilou vakuovou technologii, robustní konstrukční design a inteligentní funkce. Jako důvěryhodný čínský dodavatel Usune Electric trvale zajišťuje vysokou kvalitu a vysoce výkonné produkty, díky čemuž jsou ideální volbou pro moderní energetické systémy, které vyžadují spolehlivost, bezpečnost a nízké náklady na životní cyklus.
