S neustálým vývojem průmyslových energetických systémů vyžadují elektrárny a elektrická zařízení bezpečnější a spolehlivější řešení pro izolaci napájení během údržby zařízení.Vysokonapěťové odpojovačehrají zásadní roli při zajišťování elektrické bezpečnosti poskytováním spolehlivé izolace a zlepšováním účinnosti údržby.
Vnitřní vysokonapěťový odpojovač řady GN22-6 je vysokonapěťové elektrické zařízení nové generace vyvinuté pro vysokonapěťové energetické systémy. Díky integraci pokročilé technologie mechanického přenosu, optimalizovaných struktur kontaktů a vysoce pevných vodivých komponent poskytuje řada GN22-6 spolehlivý izolační výkon pro velké elektrárny a průmyslové elektrické aplikace.
Vnitřní vysokonapěťový odpojovač GN22-6 se používá hlavně ve velkých elektrárnách a elektrických systémech k izolaci napájecích zdrojů během kontroly a údržby zařízení. Produkt lze nakonfigurovat jako tři nezávislé jednopólové jednotky nebo integrovanou třípólovou sestavu, která poskytuje flexibilní možnosti instalace pro různé požadavky na napájecí systém.
Odpojovač a jeho odpovídající ovládací mechanismus odpovídá GB 1985 (střídavý proudVysokonapěťové odpojovací spínačea uzemňovací spínače), zajišťující spolehlivý výkon a kompatibilitu s normami pro vysokonapěťová elektrická zařízení.
| Položka | Technický požadavek |
|---|---|
| Nadmořská výška | ≤1000 m |
| Okolní teplota | -25 ℃ ~ +40 ℃ |
| Relativní vlhkost | ≤ 90 % (při +25 ℃) |
| Instalační prostředí | Žádné silné korozivní plyny, solná mlha, prach, výbušné nebo erozivní látky |
| Vibrační stav | Žádné časté silné vibrace |

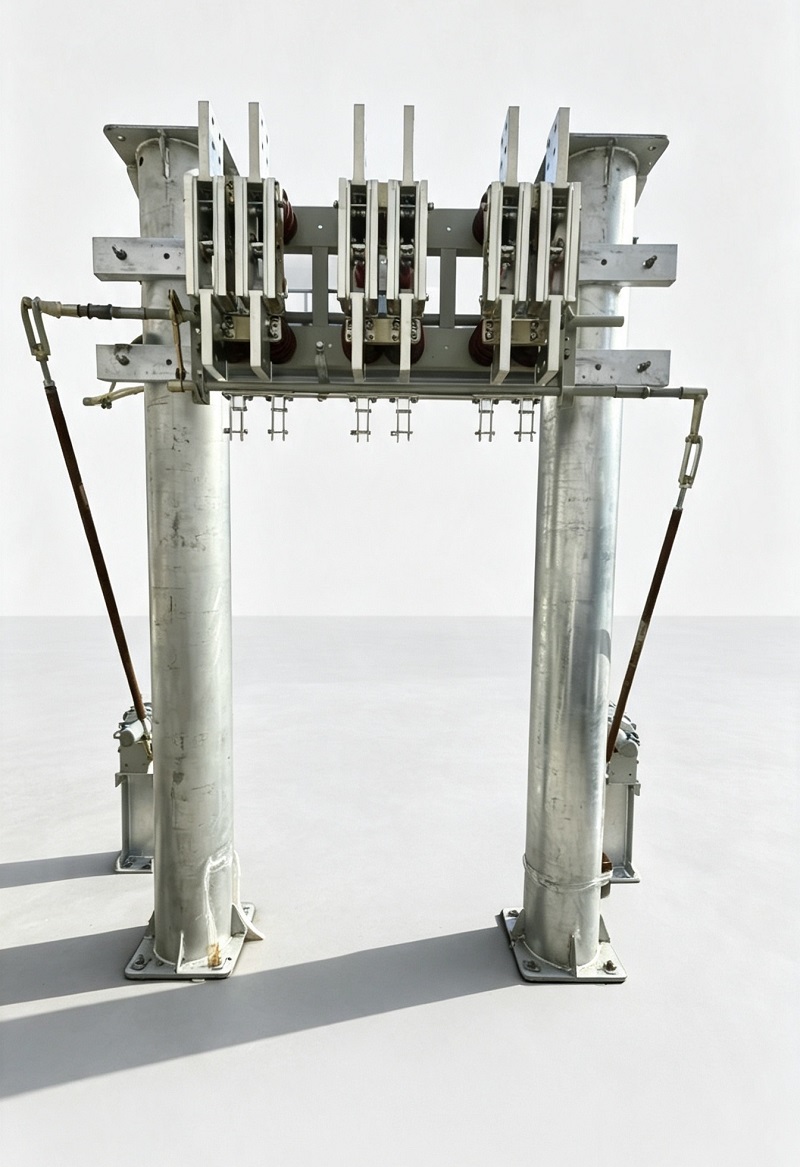

Řada GN22-6 využívá třípólovou strukturu nožů s čepelí. Vodivé komponenty každého sloupu jsou upevněny na základním rámu pomocí sloupkových izolátorů nebo průchodkových izolátorů, což zajišťuje stabilní mechanickou podporu a elektrickou izolaci.
Nože spínačů jsou vyrobeny ze zesílených měděných plechů technologií přesného obrábění, zlepšující kvalitu povrchu a elektrickou vodivost vodivých součástí. Optimalizovaná struktura kontaktů poskytuje spolehlivý výkon připojení a nabízí schopnost samočištění během provozu, pomáhá snižovat odpor kontaktů a zlepšuje stabilitu provozu.

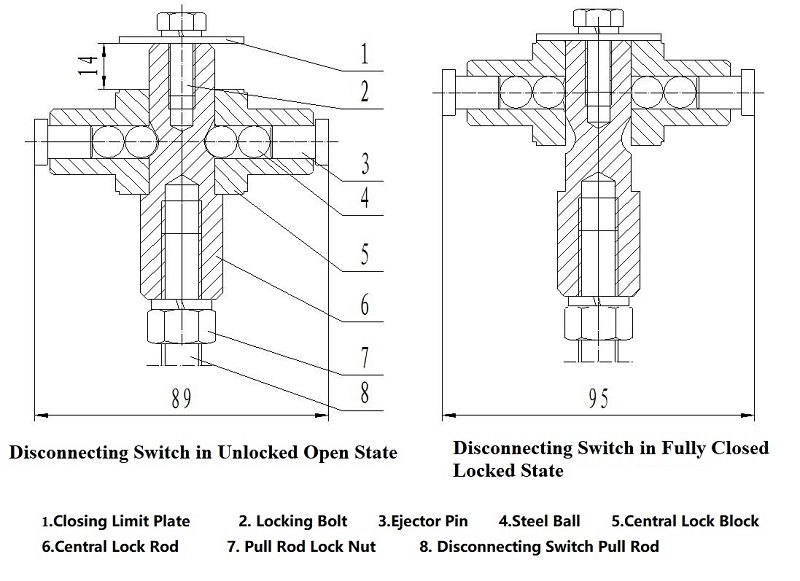

Na rozdíl od tradičních odpojovacích spínacích mechanismů, řada GN22-6 využívá speciálně navržený dvoustupňový uzavírací a zajišťovací mechanismus, který řeší společný problém mezi vysokým kontaktním tlakem a provozním momentem.
Během prvního otočení hlavní hřídele o 80° se čepel spínače přesune z plně otevřené polohy do předběžně zavřené polohy.
Během následující rotace o 10° pohání blokovací mechanismus centrální zamykací tyč, ocelové kuličky a vyhazovací čepy. Magnetické blokovací desky zesilují sílu prostřednictvím struktury páky, zvyšují tah přibližně 5,5krát a generují silný kontaktní tlak na čepel spínače.
Tato inovativní struktura poskytuje:
Řada GN22-6 podporuje různé požadavky na jmenovitý proud, díky čemuž je vhodná pro rozvody silnoproudého napájení a izolační aplikace pro údržbu.
| Model | Jmenovité napětí (kV) | Maximální provozní napětí (kV) | 1minutové výkonové frekvenční výdržné napětí (kV) | Jmenovitý proud (A) | Dynamický stabilizační proud (kA) | 3s Proud tepelné stability (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Poznámky: GN22-10 představuje plochý typ; C představuje typ průchozí stěny; D představuje typ uzemnění.
Odpojovač GN22-6 podporuje horizontální, vertikální a šikmé způsoby instalace, což umožňuje flexibilní integraci do různých elektrických systémů.
Mezi kompatibilní provozní mechanismy patří:
| Jmenovitý proud | Maximální provozní točivý moment |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Pro udržení stabilního výkonu by měla být po uvedení do provozu prováděna pravidelná kontrola a údržba. Doporučené postupy údržby zahrnují:
| Komponent | Doporučený materiál |
|---|---|
| Pohyblivé komponenty | Mazací tuk ZG-1 |
| Kontaktní povrchová ochrana | SYB1607 Industrial Petrolatum |
Jak se elektrické systémy neustále vyvíjejí směrem k vyšší kapacitě a lepší spolehlivosti, pokročilá technologie odpojovacích spínačů se stává stále důležitější pro bezpečnost napájení a údržbu zařízení.
Díky schopnosti vysokého proudu, optimalizovaným strukturám kontaktů a spolehlivému mechanickému designu poskytuje vnitřní vysokonapěťový odpojovací spínač GN22-6 spolehlivé izolační řešení pro elektrárny, rozvodny a průmyslové elektrické systémy.
Zlepšením provozní bezpečnosti a spolehlivosti zařízení řada GN22-6 podporuje modernizaci a stabilní rozvoj vysokonapěťové energetické infrastruktury.
