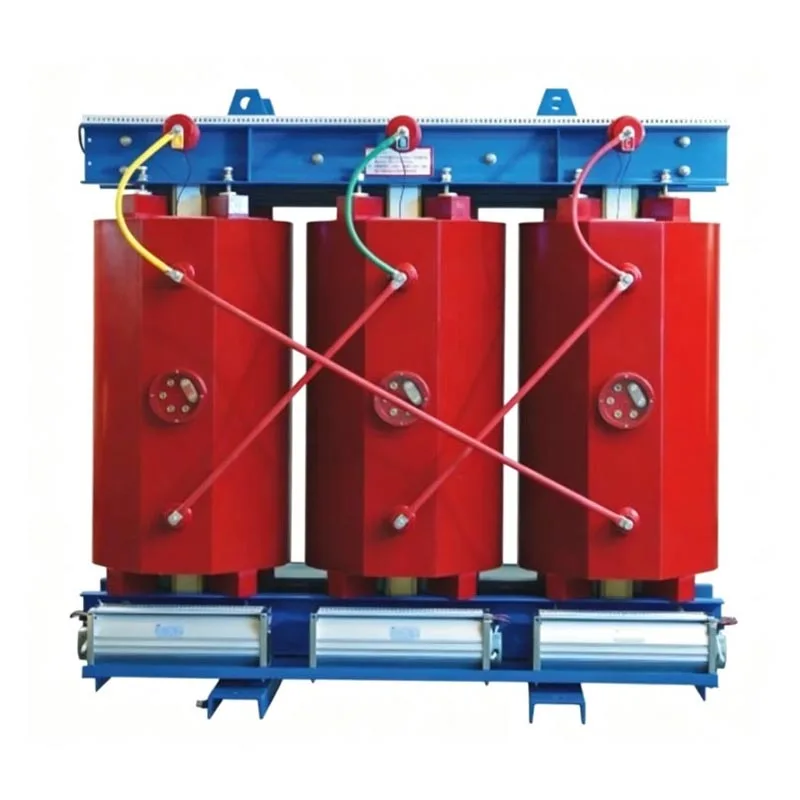

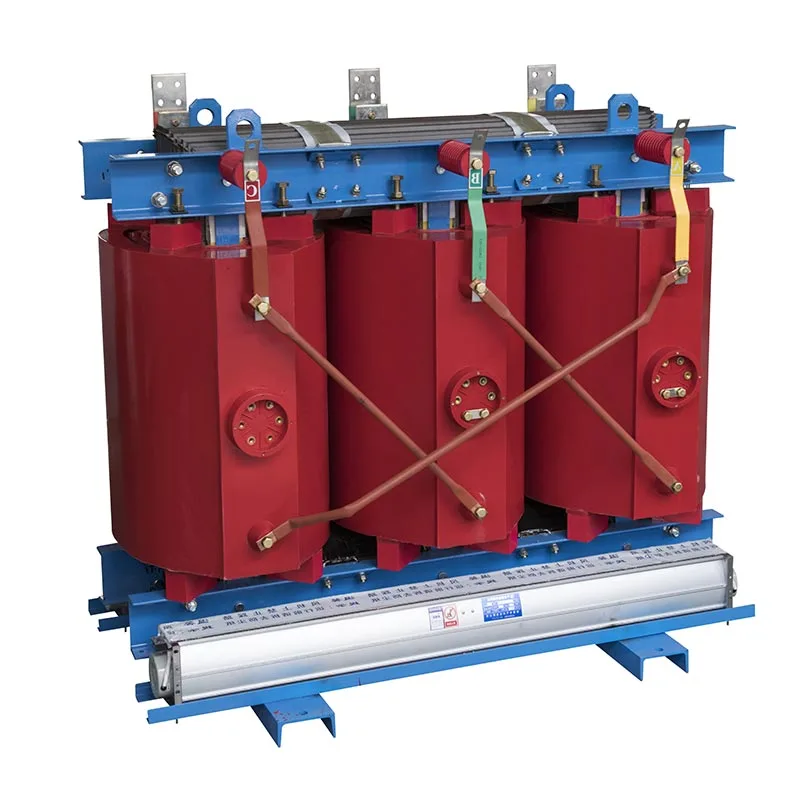

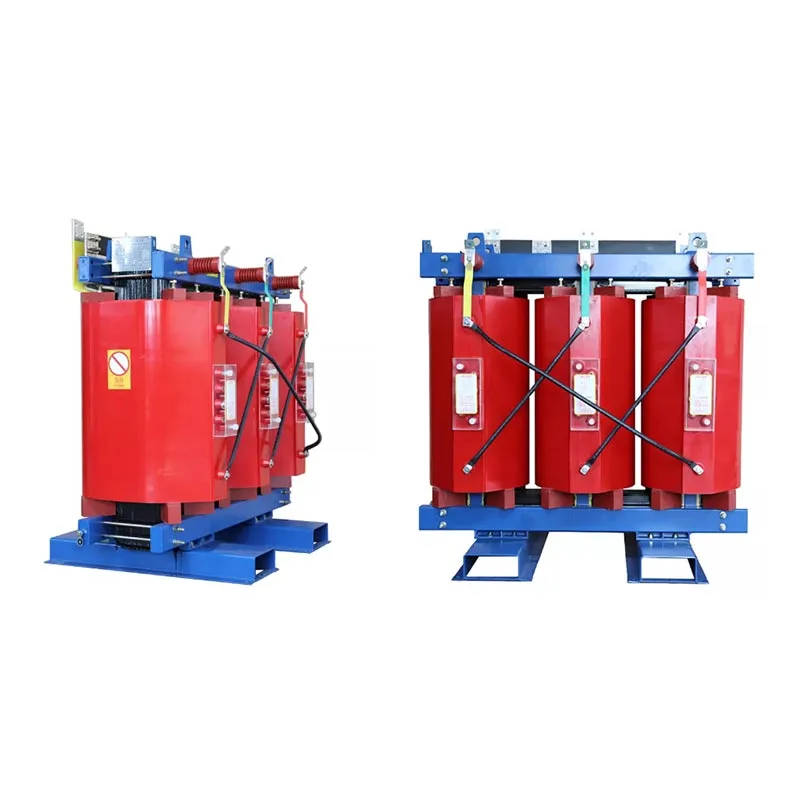

Třífázový suchý transformátor 750 kVA

Třífázový suchý transformátor Usune 750 kVA je bezolejová distribuční jednotka, která zcela eliminuje hořlavý izolační olej, který se při izolaci a odvodu tepla místo toho spoléhá na vzduch. To zásadně řeší bezpečnostní rizika spojená s transformátory ponořenými do oleje, jako jsou úniky oleje, požáry a znečištění. Pákový efekt standardizované výrobní linky a přísná kontrola kvality vstupního materiálu, optimalizovali jsme jádro a vinutí konstrukce pro vyvážení bezpečnosti, energetické účinnosti a snadné instalace. Zařízení zajišťuje stabilní, dlouhodobou provoz při plném zatížení a prokazuje mimořádnou přizpůsobivost prostředí. Jako přední dodavatel elektřiny distribuční zařízení, Usune poskytuje vysoce stabilní řešení suchých transformátorů zákazníkům v obou domácnostech a mezinárodních trzích.

Klíčové vlastnosti produktu

1. Ohnivzdornost a odolnost proti výbuchu; Špičková bezpečnost

Třífázový suchý transformátor 750 kVA využívá izolační materiály odolné vysokým teplotám a neobsahuje žádné izolační olej; v důsledku toho netrpí úniky oleje, požáry nebo výbuchy při přetížení popř zkratové podmínky. Eliminuje potřebu pomocných zařízení, jako jsou ropné jámy nebo požární stěny, výrazné snížení investičních nákladů na infrastrukturu a bezpečnost v distribuční místnosti.

2. Ekologické a bez znečištění

Provoz neprodukuje žádný odpadní olej a neuvolňuje žádné škodlivé plyny. Umožňuje přímou vnitřní instalaci bez použití potřeba zařízení na regeneraci odpadních olejů, které plně splňuje přísné normy pro splnění požadavků na ochranu životního prostředí nemocnice, školy a metro.

3. Nízký hluk, nízký částečný výboj a stabilní provoz

Optimalizované jádro z laminované silikonové oceli a kompaktní struktura vinutí účinně minimalizují elektromagnetické záření vibrace, což má za následek nízkou provozní hlučnost. Úrovně částečného vypouštění jsou přísně kontrolovány v rámci domácností a mezinárodní normy, které zabraňují stárnutí izolace a zajišťují desítky let stabilního a nepřetržitého provozu.

4. Nízká spotřeba energie a nákladová efektivita

Jednotka je vyrobena z vysoce kvalitních jader z křemíkové oceli s orientovaným zrnem a vykazuje výrazně nižší zatížení bez zatížení a ztráty zátěže ve srovnání se standardními transformátory. Dlouhodobý provoz efektivně snižuje spotřebu energie a snižuje provozní náklady podniku související s elektřinou.

5. Bezúdržbový design

Má vzduchem izolovanou, přirozeně vzduchem chlazenou strukturu, která eliminuje potřebu pravidelného izolačního oleje testování nebo výměna. Běžná údržba vyžaduje pouze jednoduché odstraňování prachu a kontroly, což má za následek podstatné úspory nákladů na práci a náhradní díly během životního cyklu zařízení.

6. Silná přizpůsobivost prostředí

Spolehlivě funguje při okolních teplotách od -20°C do +40°C. Je vhodný do vnitřního prostředí vyznačuje se vysokou vlhkostí, nadmořskou výškou až 1 000 metrů a prašnými podmínkami, takže je ideální pro specializované umístění, jako jsou sklepy, tunely, sterilní zdravotnická oddělení a vzdělávací budovy.

7. Kompaktní konstrukce a snadná instalace

Třífázový suchý transformátor o výkonu 750 kVA je kompaktní a lehký, minimalizuje prostor potřebný pro napájení distribuční místnost. Standardní zvedací oka a předem nakonfigurované terminály efektivně usnadňují přepravu a zvedání zkrácení doby instalace.

Pracovní princip

Třífázový suchý transformátor Usune 750 kVA dosahuje transformace napětí a přenosu výkonu na základě princip elektromagnetické indukce. Jeho základní provozní logika je následující:

1. Střídavý proud (AC) protékající primárním vinutím vytváří periodický střídavý magnetický tok uvnitř vrstveného železného jádra;

2. Střídavý magnetický tok prostupuje sekundárním vinutím a vyvolává střídavou elektromotorickou sílu (EMF) v sekundární cívce prostřednictvím elektromagnetické indukce;

3. Na základě poměru závitů mezi primárním a sekundárním vinutím se zvyšuje nebo snižuje střídavé napětí pro usnadnění přenosu energie.Na rozdíl od olejových transformátorů využívá tato jednotka jako primární médium vzduch izolace vinutí a jádra a také odvod tepla, což eliminuje potřebu tekutého izolačního oleje. Teplo vznikající během provozu se odvádí přirozenou konvekcí nebo nuceným chlazením vzduchem; proces je bezpečný a bezpečný, zajišťující spolehlivou transformaci napětí a přenos energie.

Klíčové technické specifikace

1. Elektrické parametry

2. Parametry prostředí

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případy aplikací v reálném světě

Případ 1: Projekt vnitřní distribuce energie pro nemocnici A

Všeobecná nemocnice stupně A ve východní Číně nahradila stárnoucí zařízení ponořená do oleje dvěma třífázovými suchými zařízeními Usune 750 kVA transformátory pro napájení kritických zařízení na JIP, zobrazovacím centru a operačních sálech.

- Výzvy projektu: Tradiční zařízení s olejovou náplní představovalo riziko požáru, provozní hluk rušil pacienta pečovatelské prostředí a běžná údržba vyžadovala značnou pracovní sílu.

- Výsledky aplikace: Konstrukce bez obsahu oleje splňovala přísné normy požární bezpečnosti nemocnice; nízký částečný výboj charakteristiky zajišťovaly stabilní provoz přesných lékařských zařízení; snížení bezúdržbové konstrukce roční náklady na údržbu o 70 %; a zařízení fungovalo bez závad tři roky po sobě.

Případ 2: Projekt dílenské rozvodny pro závod na zpracování potravin

Závod na zpracování potravin v Zhejiang přijal suché transformátory Usune 750 kVA pro napájení strojů výrobní linky.

- Požadavky projektu: Čisté výrobní prostředí bez oleje; energeticky účinné zařízení; a vhodnost pro prašné dílenské podmínky.

- Výsledky aplikace: Nízkoztrátová jádra účinně snížila spotřebu energie elektrárny; vzduchem izolovaná konstrukce eliminovalo riziko kontaminace potravinových složek olejem; a zajištěna prachotěsná struktura vinutí nepřetržitý, stabilní provoz v prašném prostředí.

FAQ

Q1: Může být Usune 750kVA třífázový suchý transformátor instalován venku?

A1: Standardní model je určen pro vnitřní použití, vhodný pro prostředí v nadmořských výškách ≤1000 m, teploty mezi -20 °C a +40 °C a vlhkostí ≤ 95 % (bez kondenzace). Pro venkovní použití, ochranné kryty a odolné proti dešti konstrukce lze přizpůsobit tak, aby vyhovovaly složitým venkovním podmínkám.

Q2: Nevyžaduje bezúdržbový model absolutně žádné pravidelné kontroly?

A2: Ve srovnání s transformátory ponořenými v oleji tento produkt eliminuje potřebu výměny oleje, testování oleje a oleje čištění jámy, přičemž je klasifikováno jako bezúdržbové zařízení. Nicméně čtvrtletní kontroly se doporučují kontrolovat pro hromadění prachu na vinutích, těsnost svorek a proudění ventilačního vzduchu; brání proudění vzduchu způsobenému prachem zablokování pomáhá udržovat odvod tepla a prodlužuje životnost zařízení.

Q3: Jaké výhody nabízí vektorová skupina Dyn11 ve srovnání s jinými konfiguracemi?

A3: Jednotky Usune se standardně dodávají s vektorovou skupinou Dyn11 s nízkou impedancí nulové sekvence a silnou schopnosti potlačit nesymetrii třífázové zátěže a harmonické, čímž stabilizuje výstupní napětí 0,4 kV. Jsou vhodné pro aplikace s významným jednofázovým zatížením – jako jsou nemocnice, komerční budovy, a továrny – účinně minimalizuje dopad kolísání napětí na citlivá zařízení.
