S neustálou modernizací městských rozvodných sítí, nové výroby energie a průmyslových napájecích systémů se kompaktní, inteligentní a nízkoúdržbové vysokonapěťové rozváděče staly nepostradatelným základním vybavením pro energetiku. TheKroužek Hlavní Jednotka S Jističem, reprezentovaná vzduchem izolovanou kruhovou hlavní jednotkou XGN15 řady SF6, postupně nahradila tradiční objemné rozváděče díky svým malým rozměrům, stabilnímu výkonu a silné škálovatelnosti. Tento blog obsahuje produkty vyrobené společnostíZhejiang Usune Electric Co., Ltd.jako jádro komplexně představuje vlastnosti produktu, kompletní technické parametry, vnitřní strukturu, provozní specifikace, aplikační scénáře a podpůrné služby.

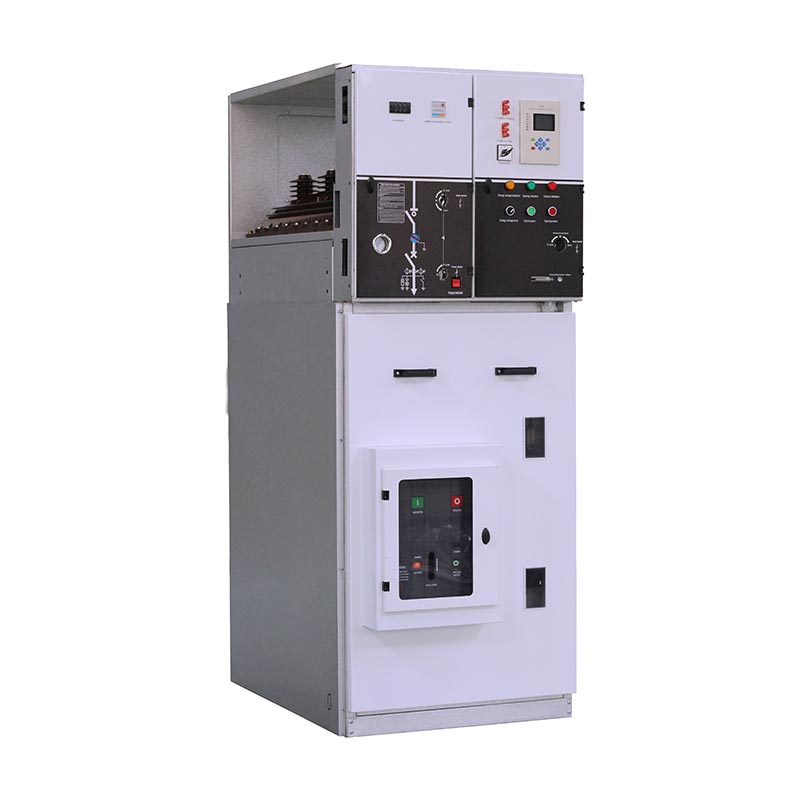

The Kroužek Hlavní Jednotka S Jističemje kovově uzavřený modulární rozváděč speciálně vyvinutý pro rozvody vysokého napětí 12kV až 36kV. Přijímá pokročilý zátěžový spínač SF6 s hexafluoridem síry a technologii vzduchové izolace a integruje funkce přerušení obvodu, ochrany, monitorování a blokování do jedné skříně. Vyvinuto a vyrobeno nezávisleZhejiang Usune Electric Co., Ltd., produkt řady XGN15 se vyznačuje kompaktním uspořádáním, flexibilním ovládáním a spolehlivým mechanickým blokováním.
Na rozdíl od běžných rozvodných skříní je tato kruhová hlavní jednotka navržena pro automatizaci distribuce energie. Výrazně snižuje náročnost stavby na místě a pozdější údržbu a je vhodný do různě úzkých instalačních prostor. S podporou kompletního R&D, výrobního a testovacího systému společnosti je každý výrobní článek přísně v souladu s mezinárodními standardy a zajišťuje dlouhodobý stabilní provoz produktů ve složitých prostředích distribuce energie. Byl široce propagován v renovaci městské a venkovské energetické sítě, průmyslové a civilní dodávce energie, nové energii a dalších oblastech doma i v zahraničí.
Kruhová Hlavní jednotka S Jističemvyniká na trhu vysokonapěťových rozvaděčů s několika přednostmi jádra. V kombinaci s nezávislou technologií výzkumu a vývoje a optimalizovaným designem jsou jeho hlavní výhody shrnuty následovně:
•Diverzifikovaná konfigurace hlavního spínače: Standardně vybavena zátěžovým spínačem SF6 vlastní výroby, který má dlouhou životnost, stabilní provoz a nízké náklady na údržbu. Uživatelé si také mohou vybrat instalaci vakuových vypínačů, aby zlepšili vypínací schopnost a úroveň bezpečnostní ochrany a přizpůsobili se různým požadavkům na distribuci energie.
•Dual Operation & Intelligent Upgrade: Podpora manuálních i elektrických provozních režimů pro splnění různých provozních zvyklostí na místě. Může být spárován se zařízeními FTU a RTU pro realizaci dálkového ovládání, dálkové signalizace, dálkového měření a dálkového nastavení, plně splňující „čtyři vzdálené“ požadavky automatizace distribuce a realizaci inteligentního řízení sítě.
•Pokročilá technologie monitorování a ochrany: Vestavěné vysoce přesné senzory a ochranná relé, která mohou monitorovat provozní stav zařízení v reálném čase, rychle reagovat na poruchy a účinně chránit bezpečnost systémů distribuce energie a operátorů.
• Lehká a rozšiřitelná struktura: Přijímá optimalizované schéma montáže, které je vhodné pro přepravu, zvedání a instalaci. Modulární konstrukce podporuje volnou kombinaci a pozdější rozšiřování kapacity a flexibilně se vyrovnává s měnící se poptávkou po energii na trhu.
•Vysoká bezpečnost a kompaktní velikost: Vzduchová izolační struktura + spolehlivé mechanické blokovací zařízení, které účinně brání nesprávné obsluze. Malá velikost skříně šetří podlahovou plochu, což je preferované vybavení pro rozvodny a rozvodny s omezeným prostorem.
Pro zajištění stabilního a bezpečného provozuKroužek Hlavní Jednotka S Jističem,zařízení má jasné požadavky na provozní prostředí. Všechny produkty jsou testovány v souladu s následujícími normami:
1.Maximální výška: ≤1000m
2. Rozsah okolní teploty: -35℃ ~ 45℃, maximální teplotní rozdíl nesmí překročit 25℃
3. Norma vlhkosti: Průměrná denní relativní vlhkost ≤95 %; Průměrná měsíční relativní vlhkost ≤ 90 %
4.Seismická odolnost: Přizpůsobte se seismické intenzitě 8 stupňů a nižší
5. Požadavky na místo: Žádné silné vibrace, náraz, otevřený oheň, chemická koroze a nebezpečí výbuchu
Před instalací ověřte prostředí na místě, abyste prodloužili životnost zařízení a předešli provozním poruchám.
V následující tabulce jsou uvedeny všechny standardní technické parametry řady XGN15Kroužek Hlavní Jednotka S Jističem, pokrývající 12 kV, 24 kV a 36 kV tři hlavní napěťové úrovně, pro vaši referenci pro nákup a inženýrský návrh:
| S/N | Jméno | Jednotka | 12 kV | 24 kV | 36 kV |
| 1 | Jmenovité napětí | kV | 12 | 24 | 36 |
| 2 | Jmenovitý proud | A | 630 | 630 | 630 |
| 3 | Jmenovitý vypínací proud uzavřené smyčky | A | 630 | 630 | 630 |
| 4 | Jmenovitý podle vypínacího proudu | A | 630 | 630 | 630 |
| 5 | Jmenovitý krátkodobý výdržný proud | kA | 16 | 16 | 16 |
| 6 | Jmenovitý špičkový výdržný proud | kA | 40 | 40 | 40 |
| 7 | Jmenovitý zkratový zapínací proud | kA | 40 | 40 | 40 |
| 8 | Jmenovité výdržné napětí napájecí frekvence (fáze-fáze a fáze-zem) | kV | 28 | 50 | 70 |
| 9 | Jmenovité výdržné napětí napájecí frekvence (přes izolační vzdálenost) | kV | 32 | 60 | 80 |
| 10 | Jmenovité napětí odolné vůči blesku (fáze-fáze a fáze-zem) | kV | 75 | 125 | 170 |
| 11 | Jmenovité napětí odolnosti proti blesku (přes izolační vzdálenost) | kV | 85 | 145 | 195 |
| 12 | Jmenovitý přenosový proud | A | 630 | 630 | 630 |
| 13 | Mechanická odolnost | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektrická odolnost | ops | E1 | E1 | E1 |
| 15 | Tlak plynu SF6 (20℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Roční míra úniku | ≤ % | 0.5 | 0.5 | 0.5 |
| 17 | Stupeň ochrany krytu | / | IP3X | IP3X | IP3X |
TheKroužek Hlavní Jednotka S Jističempodporuje více typů skříní a flexibilní konfiguraci komponent. Různé korpusy skříní mají odpovídající velikostní normy pro systémy 12 kV, 24 kV a 36 kV, jak je uvedeno v tabulce níže:
| Žádný. | Typ rozváděče | Volitelná konfigurace | 12kV Rozměry (Š×H×V, mm) | 24kV Rozměry (Š×H×V, mm) | 36kV Rozměry (Š×H×V, mm) |
| 1 | Panel příchozích/odchozích LBS | Spínač zátěže, uzemňovač, hlavní přípojnice | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Ochranný panel transformátoru | Spínač zátěže, uzemňovač, pojistka, hlavní přípojnice | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Panel měření | Transformátor, pojistka, hlavní přípojnice | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB odchozí panel | Jistič, Proudový transformátor, Odpínač zátěže, Uzemňovač, Ochrana relé, Hlavní přípojnice | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB odchozí s panelem měření | Jistič, Proudový transformátor, Transformátor, Spínač zátěže, Uzemňovač, Ochrana relé, Hlavní přípojnice | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Celková struktura skříně
KabinetKroužek Hlavní Jednotka S Jističemje rozdělena na horní a spodní nezávislé jednotky, s jasnou přepážkou a silnou bezpečností:
1. Přípojnicová místnost: Hlavní přípojnice se nachází v horní části skříně a prochází celou skupinou rozváděčů, aby se realizoval přenos energie mezi skříněmi.
2. Hlavní spínací místnost: Vybavena zátěžovým spínačem SF6 zalitým v epoxidové pryskyřici, s pozorovacím otvorem a volitelným měřičem hustoty plynu SF6.
3.Kabelovna: Prostorný prostor pro kabelové rozvody, který lze vybavit bleskojistkou, proudovým transformátorem a dalším příslušenstvím. Spodní deska a dvířka skříně jsou odnímatelné pro snadnou instalaci kabelu.
4.Operační mechanismus a nízkonapěťová řídicí místnost: Vybavena mechanickým blokováním, indikátorem polohy, pomocnými kontakty, vypínací cívkou a dalšími součástmi, které podporují různé řídicí smyčky a měřicí přístroje.
Modulová kruhová hlavní jednotka XGN15 V se skládá z vakuového vypínače, vypínače SF6, blokovacího mechanismu a uzemňovače. Způsoby instalace jsou přední pevné a boční pevné. Jistič a spínač zátěže lze zablokovat, aby se zabránilo nesprávné funkci.
6.2 Dva typy provozních mechanismů
•Typ K (Dvoufunkční jednopružinový mechanismus): Spínač zátěže se ovládá nezávisle pákou nebo motorem; uzemňovač je poháněn tlačnou pružinou a ovládán samostatnou pákou.
•Typ A (dvoufunkční mechanismus s dvojitou pružinou): Spínač zátěže využívá akumulaci energie pružiny, vypínání podpěrné páky, motoru nebo tlačítka. Uzemňovač je ovládán samostatnou pákou s pružinovým pohonem.
Všechny operaceKroužek Hlavní Jednotka S Jističemmusí být provedeno se zavřenými dveřmi skříně. Operátoři musí dodržovat standardizovaný proces:
7.1 Provoz při zapnutí
1. Ujistěte se, že jsou dvířka skříně úplně zavřená, vložte ovládací rukojeť do horního otvoru a otočte o 180° proti směru hodinových ručiček, dokud neuslyšíte zvuk oddělování brzdy a neodpojíte uzemňovač.
2. Vložte rukojeť do spodního otvoru a otočte ji o 180° ve směru hodinových ručiček, dokud neuslyšíte zvuk zavírání. Indikátor je v pracovní poloze a operace zapnutí je dokončena.
7.2 Provoz při vypnutí
1. Vložte rukojeť do spodního otvoru a otočte ji o 180° proti směru hodinových ručiček, abyste odpojili napájení; pokud je vybaven tlačítkem, stiskněte přímo vypínací tlačítko.
2. Zkontrolujte, zda je živé zobrazení zcela zhasnuto, abyste se ujistili, že kabelová místnost je bez energie. Vložte rukojeť do horního otvoru a otočte o 180° ve směru hodinových ručiček, abyste uzemňovač sepnuli. Dveře skříně se odemknou a operace vypnutí je dokončena.
Poznámka: Před každým přepnutím zkontrolujte tlakoměr SF6, abyste se ujistili, že zařízení pracuje v normálním rozsahu tlaku.
8.1 Přeprava a skladování
•Když je skříň upevněna na spodní desce, lze ji přepravovat vysokozdvižným vozíkem; jinak použijte integrální zvedání. Zařízení musí být během přepravy drženo ve svislé poloze a nesmí se převrátit.
•Rozváděč nesmí být delší dobu skladován venku, aby se zabránilo vlhkosti, prachu a korozi.
8.2 Pravidla údržby
1.Za normálních provozních podmínek je zařízení po dobu 3 let bezúdržbové a pružinový ovládací mechanismus nepotřebuje mazání.
2.Pravidelný cyklus údržby je 1 rok. Náplní údržby je dotažení všech elektrických konektorů, vysávání a kontrola vnitřních součástí.
3. Pravidelně provádějte testy zapínání a vypínání všech spínačů a uzemňovačů a testujte elektrickou smyčku, abyste zajistili flexibilní provoz.
4.Před uvedením do provozu zkontrolujte a odlaďte ochranná zařízení relé.
9.1 Přiložené dokumenty a příslušenství
Každá sadaKroužek Hlavní Jednotka S Jističemje dodáván s kompletními materiály: Certifikát výrobku, návod k obsluze, konstrukční výkresy a jedna sada speciální ovládací rukojeti.
9.2 Povinné informace o objednávce
Zákazníci musí při zadávání objednávek poskytnout následující informace: Schéma zapojení hlavního okruhu, plán instalace rozváděče, model součásti, schéma pomocné smyčky a další speciální technické požadavky, aby bylo zajištěno přesné přizpůsobení produktů.
Společnost Zhejiang Usune Electric Co., Ltd. byla založena v roce 2011 a nachází se v zóně ekonomického rozvoje Yueqing, slavné elektrické výrobní základně v Číně. Společnost má základní kapitál 8 milionů amerických dolarů, moderní výrobní dílnu o ploše 4300 ㎡ a více než 100 odborných zaměstnanců. Po letech vývoje vybudovala tři hlavní výrobní linky: výrobní linku nízkonapěťových a vysokonapěťových rozváděčů, výrobní linku vysokonapěťových vypínačů a výrobní linku na vstřikování epoxidové pryskyřice.
Společnost integruje výzkum a vývoj, výrobu a prodej s kompletní produktovou matricí zahrnující rozváděče vysokého a nízkého napětí, transformátory, vzájemné tlumivky, vysokonapěťové jističe a příslušenství spínačů. Prošla certifikacemi ISO 9001, ISO 14001 a ISO 45001 a stala se kvalifikovaným dodavatelem společností State Grid Corporation of China a China Railway Construction Corporation. S více než 14 lety zkušeností v oboru má společnost zkušený tým výzkumu a vývoje a přísný systém kontroly kvality, který podporuje přizpůsobení OEM. Konvenční výrobní cyklus je kontrolován během 15-20 dnů a všechny produkty jsou vybaveny kompletními zkušebními zprávami, které zaručují spolehlivou kvalitu.
TheKroužek Hlavní Jednotka S Jističembyl aplikován v mnoha klíčových projektech doma i v zahraničí a nasbíral bohaté inženýrské zkušenosti:
• Projekty startů v letectví
•Projekty chemických závodů a elektráren skupiny Huaneng
•Jaderné elektrárny, vodní elektrárny a střediska pro skladování ropy
•Městské obytné komunity, komerční komplexy a scénické místo podporující distribuci energie
•318 Národní dálnice, železnice, tunely a další projekty zásobování energií v dopravě
Stabilní výkon produktu a promyšlený poprodejní servis získaly jednomyslnou pochvalu od inženýrů a koncových uživatelů.
Q1: Jste výrobce nebo obchodní společnost?
A: Jsme profesionální přímá továrna. VšeKroužek Hlavní Jednotka S Jističema další elektrické produkty jsou vyráběny nezávisle, s konkurenčními přímými továrními cenami.
Q2: Jak dlouho mohu získat nabídku po odeslání dotazu?
Odpověď: Náš prodejní tým poskytne formální nabídku do 24 hodin po obdržení vaší podrobné poptávky.
Q3: Můžeme přizpůsobit logo a vzhled produktů?
Odpověď: Ano, podporujeme služby OEM a ODM a podle potřeby můžeme na skříň vytisknout loga zákazníků a informace o společnosti.
Q4: Jaká je standardní dodací lhůta výroby?
Odpověď: Dodací lhůta je určena množstvím objednávky. Normálně může být zboží doručeno do 15-20 dnů po obdržení zálohy.
Q5: Jaký je váš proces kontroly kvality?
A: Realizujeme kompletní kontrolu procesu od surovin, příslušenství až po hotové výrobky. Všechna zařízení budou před dodáním podrobena rutinním továrním testům, přičemž bude poskytnuto několik zkušebních zpráv.
Q6: Jak vyřešit problémy s kvalitou produktu po prodeji?
Odpověď: Pokud se vyskytne jakýkoli problém s kvalitou, pošlete nám fotografie nebo videa. Náš technický tým navrhne cílené řešení do 1-3 dnů.
Q7: Jaká je záruční doba produktu?
Odpověď: Poskytujeme 12měsíční záruční servis počínaje datem dodání.
Q8: Proč si nás vybrat jako svého dodavatele?
Odpověď: Máme více než 14 let profesionálních zkušeností, silné možnosti výzkumu a vývoje a přizpůsobení, přísnou kontrolu kvality, stabilní cyklus dodávek a kompletní testovací zprávy, které poskytují jednorázová řešení zařízení pro distribuci energie.
Jako základní vybavení pro moderní vysokonapěťové kruhové síťové napájení,Kroužek Hlavní Jednotka S Jističemintegruje kompaktní strukturu, inteligentní funkce, nenáročnou údržbu a vysokou bezpečnost, která se dokonale přizpůsobuje trendu rozvoje městské inteligentní sítě, nové výrobě energie a průmyslové distribuci energie. Podporováno silnou silou výzkumu a vývoje, standardizovanými výrobními linkami a dokonalým systémem kontroly kvality,Zhejiang Usune Electric Co., Ltd.poskytuje vysoce kvalitní, přizpůsobitelné kruhové hlavní jednotky a kompletní sadu podpůrných služeb pro globální zákazníky.
Ať už se zabýváte energetikou, velkoobchodem s elektrickým zařízením, výstavbou nových energetických projektů nebo renovací městské sítě, naše produkty mohou splnit vaše různorodé potřeby v oblasti nákupu a inženýrství. Pokud se chcete dozvědět více o parametrech produktu, přizpůsobených schématech, nabídce a podrobnostech o spolupráci na projektu, neváhejtekontaktujte nás. Náš profesionální mezinárodní prodejní a technický tým vám včas odpoví, poskytne bezplatnou vzorovou podporu a profesionální technické poradenství a těšíme se na navázání dlouhodobých oboustranně výhodných vztahů s partnery po celém světě.
