Transformátor venkovního napětí

Venkovní transformátor napětí řady Usune TYD pokrývá všechny úrovně napětí od 35 kV do 220 kV a převádí vysoké napětí systémy na 100/√3 V nebo 100 V standardní nízkonapěťové signály, aby vyhovovaly potřebám měření energie, měření napětí, ochrana relé a ověření synchronizace sítě. Ve srovnání s tradičními elektromagnetickými transformátory napětí, tento produkt je také vybaven komunikačním propojením napájecího vedení, což zabraňuje problémům s ferorezonancí. Jeho celkově konstrukce je spolehlivá, zajišťuje dlouhodobý bezpečný a stabilní provoz vysokonapěťových energetických sítí, což z ní činí jádro podpůrné zařízení pro výstavbu inteligentní sítě.

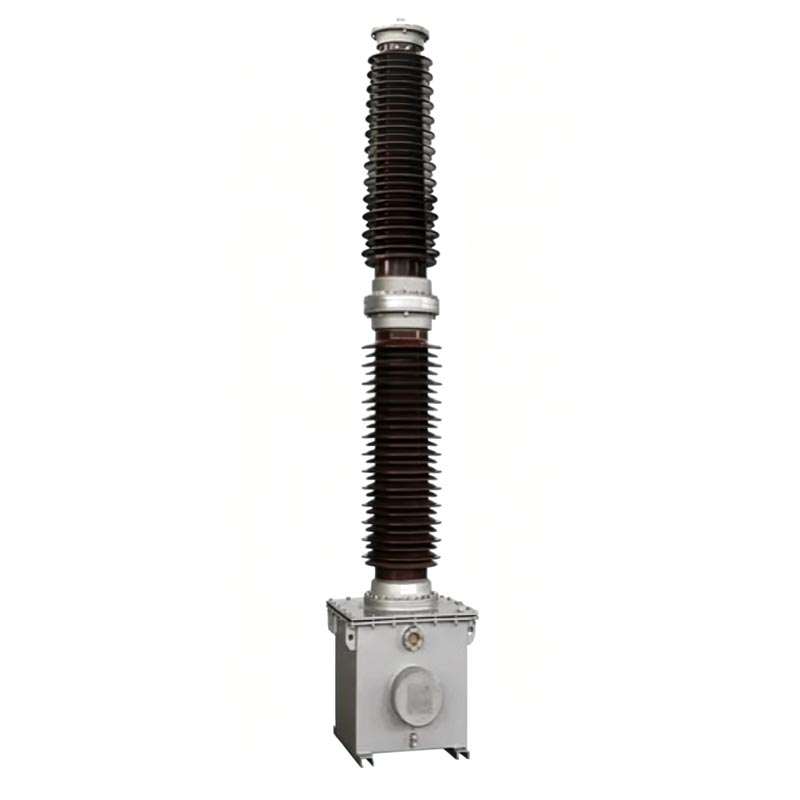

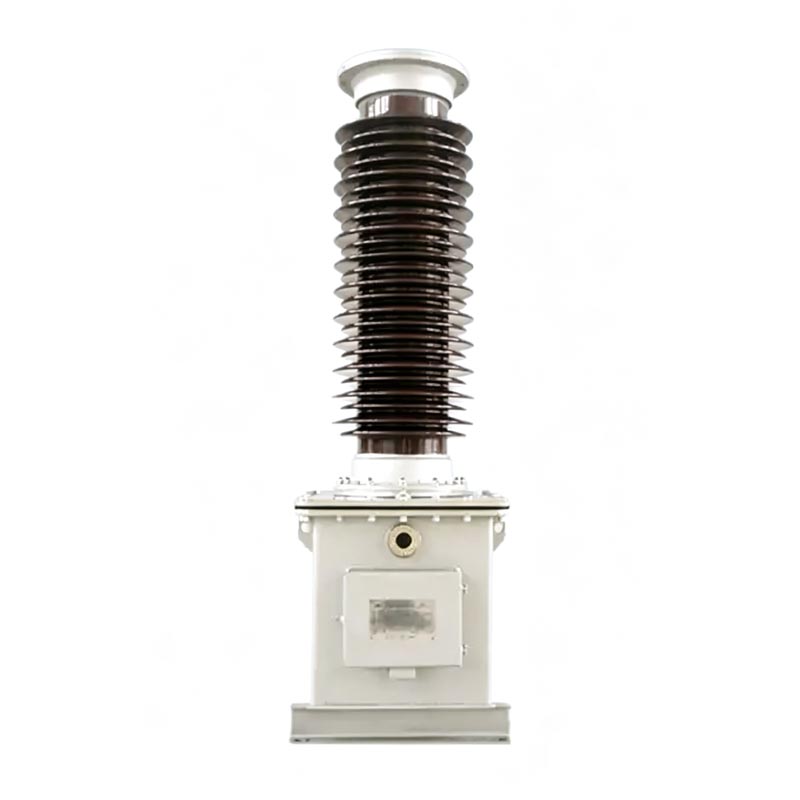

Kondenzátorový transformátor napětí

TYD-35 (66, 110/220) kV-0,01 (0,02)

Všeobecné pokyny

Vysvětlení modelu produktu

Modelové kódy řady TYD jasně definují parametry produktu a použitelné scénáře, což usnadňuje inženýrství výběr a instalace na místě. Pravidla kódování jsou následující:

1. Struktura modelu: TYD ① – ② ③

- TYD: Kód pro kapacitní transformátor napětí
- ①: Jmenovité fázové napětí systému (jednotka: kV)
- ②: Jmenovitá kapacita děliče napětí (jednotka: μF, volitelně 0,01 μF, 0,02 μF)
- ③: Kód přípony funkční funkce

2. Vysvětlení kódu přípony:

- H: Typ odolný vůči znečištění, vhodný do silně znečištěných oblastí
- G: Vysokohorský typ, vhodný pro oblasti nad 2000 m nadmořské výšky
- F: Vhodné pro neutrální bod neefektivně uzemněné systémy

3.Typický modelový příklad

TYD110/√3-0,02FH, představující napěťovou úroveň 110kV, jmenovitá kapacita děliče napětí 0,02μF, vhodná pro neutrální bod neefektivně uzemněné systémy a znečištěná prostředí třídy D, kapacitní transformátor napětí.

Základní funkce

1. Přesné měření a měření napětí

Umožňuje vysoce přesné získávání napětí a měření energie, což zajišťuje přesné vypořádání elektrické sítě údaje o spotřebě.

2. Ochrana napájecí sítě a automatické řízení

Poskytuje stabilní napěťové signály pro ochranu relé, automatické řízení rozvodné sítě a synchronizaci ověření, umožňující rychlou reakci na systémové chyby.

3. Komunikační spojka elektrického vedení

Působí jako vazební kondenzátor pro nosnou komunikaci po elektrickém vedení, čímž dosahuje přenosu signálu po elektrickém vedení bez dodatečné vedení.

Prováděcí standardy

Celý proces výroby a testování venkovního transformátoru napětí přísně dodržuje národní autoritativní normy, plně splňující technické specifikace přijatelnosti:
- GB/T20840.1-2010 "Přístrojové transformátory - Část 1: Všeobecné technické požadavky"
- GB/T20840.5-2013 "Přístrojové transformátory - Část 5: Doplňkové technické požadavky na kapacitní napětí Transformers"
- GB/T19749-2005 "Spojené kondenzátory a kapacitní děliče napětí"

Platné podmínky prostředí

Venkovní napěťový transformátor se může pochlubit vynikající adaptabilitou vůči životnímu prostředí a může pracovat stabilně ve složitých podmínkách venkovní podmínky. Standardní použitelné parametry jsou následující:
- Scénáře instalace: Vhodné pro vnitřní i venkovní použití
- Okolní teplota: -40℃～+45℃ (Speciální podmínky lze přizpůsobit a vyjednat)
- Maximální rychlost větru: ≤ 150 km/h
- Jmenovitá nadmořská výška: ≤ 2000 m (verze typu G pro vysoké nadmořské výšky se přizpůsobí vyšší nadmořské výšce)
- Tloušťka námrazy: ≤10 mm
- Stupeň ochrany proti znečištění: Standardní třída D (plíživá vzdálenost ≥ 43,3 mm/kV), volitelně třída E (pohybová vzdálenost ≥ 53,7 mm/kV)

Strukturální výhody produktu

CVT řady Usune TYD využívá modulární integrovanou strukturu sestávající ze dvou hlavních částí: kapacitního napětí dělič a elektromagnetické zařízení. Konstrukce je robustní a odolná:

1. Vysokopevnostní kapacitní dělič napětí

Využívá vysoce kvalitní tenkovrstvé a kondenzátorové papírové kompozitní dielektrikum. Vícenásobné kondenzátorové prvky jsou zapojené do série uvnitř porcelánové průchodky, vakuově impregnované vysoce kvalitním izolačním olejem. Plně utěsněná konstrukce je vybavena zařízením pro kompenzaci oleje pro udržení stability vnitřního napětí a eliminaci oleje problémy s únikem a vlhkostí. Konstrukce šroubové sestavy zajišťuje pohodlnou instalaci a bezpečné spojení.

2.Integrované elektromagnetické zařízení

Obsahuje vestavěný mezitransformátor, kompenzační reaktor a rychle saturující tlumič reaktoru, vše utěsněné v ocelové nádrži naplněné olejem. Před opuštěním továrny je předem smontován s nízkonapěťovým děličem, zajištění úplné izolace izolačního olejového systému a vyloučení vzájemného rušení.

3. Návrh bezpečnostní ochrany

Vybaveno speciálními tlumicími, uzemňovacími a nosnými vlnovými koncovkami s jasným značením. Vícenásobná ochrana konstrukce účinně zabraňují bezpečnostním rizikům, jako je únik vysokého napětí a poškození sekundárních zařízení.

Inženýrská aplikace Cas

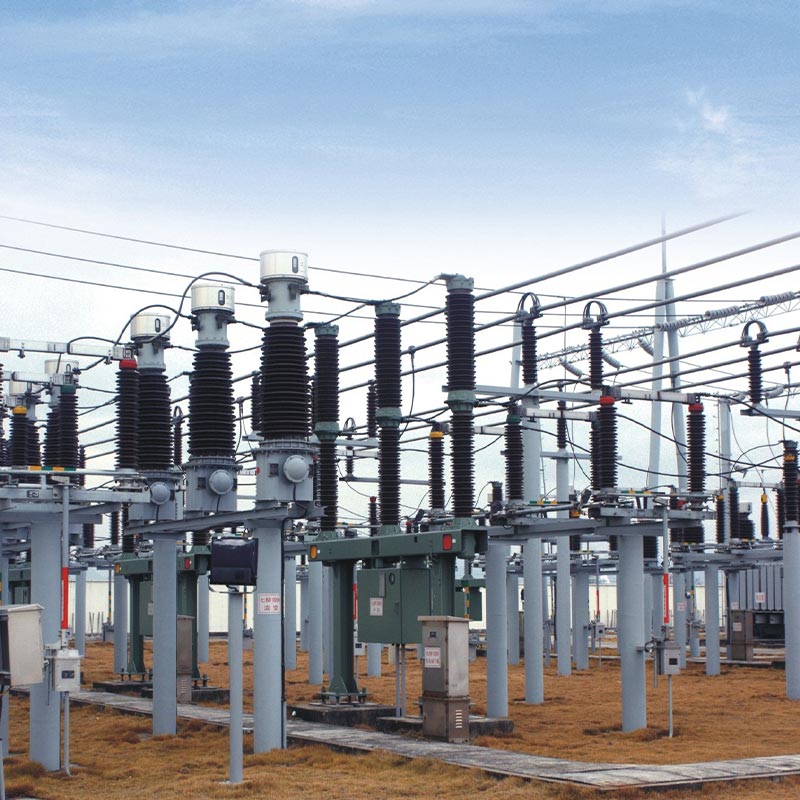

Jako vysoce kvalitní dodavatel vysokonapěťového zařízení CVT byly napěťové transformátory Usune řady TYD úspěšně aplikován na klíčový projekt renovace městské elektrické sítě 110 kV v Zhoushan v provincii Zhejiang. The projektem byl vybrán klasický model TYD110/√3-0,02FH, vhodný pro složité provozní podmínky místní pobřežní oblast se silným znečištěním a neúčinně uzemněným neutrálním bodem.
Původní zařízení v této rozvodně trpělo nestabilním měřením napětí a slabým rušením schopnosti. Po výměně převodovek CVT za CVT řady Usune TYD zařízení fungovalo stabilně déle než 3 roky, zachování přesného měření a stabilního výstupu signálu i v drsných prostředích, jako jsou vysoké vlhkost, solná mlha a silný vítr. To poskytuje spolehlivou podporu pro ochranu a nosič relé rozvodny komunikace, efektivní zlepšení spolehlivosti provozu regionální elektrické sítě, snížení vybavení poruchovost a plné ověření vynikající odolnosti produktu vůči povětrnostním vlivům a odolnosti vůči znečištění.

Specifikace provozu a údržby

1. Základní provozní parametry

- Dlouhodobý provoz: 1,2násobek jmenovitého napětí (1,2Un)
- Krátkodobé přetížení: Může pracovat po dobu 30 sekund při napětí 1,5Un
- Vyhrazený typ F: Může pracovat nepřetržitě po dobu 8 hodin při napětí 1,9Un

2. Požadavky na každodenní údržbu

- Pravidelně kontrolujte stav těsnění zařízení, abyste zabránili úniku izolačního oleje;
- Zajistěte spolehlivé připojení tlumicích svorek d1 a d2; provoz naprázdno je přísně zakázán;
- Pokud nejsou připojeny k nosnému zařízení, musí být svorky N a X spolehlivě zkratovány;
- je zakázána neoprávněná demontáž těsnících šroubů a těsnících konstrukcí otvorů pro plnění oleje;
- Rutinní odběr vzorků oleje a testování elektromagnetické jednotky není nutné, aby se předešlo bezpečnostním rizikům způsobeným olejem úroveň klesá.

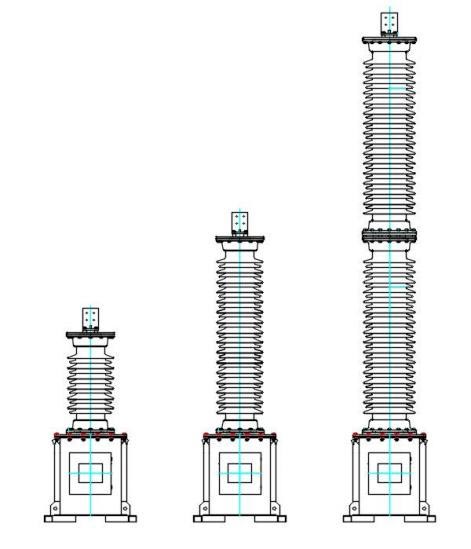

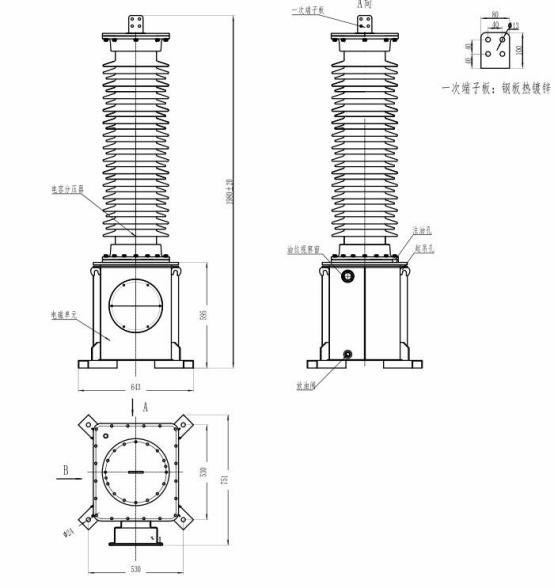

Rozměry produktu.

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Jaké základní testy je třeba dokončit před uvedením převodovky Usune řady TYD do provozu?

Podle normy DL/T596-1996 musí být dokončeny tři základní testy: Za prvé, kapacita a dielektrika musí být otestována ztráta děliče kondenzátoru, přičemž hodnota kapacity se liší od typového štítku o ≤ 2 % a tangens dielektrických ztrát ≤0,002. Za druhé, izolační odpor elektromagnetické jednotky musí být testován pomocí a 2500V megaohmmetr, s izolačním odporem každé svorky vůči zemi ≥500MΩ. Za třetí, kalibrace přesnosti test vyžaduje zvětšení úhlu vysokonapěťových vodičů, aby se snížilo rozptylové kapacitní rušení a zajistilo se přesnost měření.

Otázka 2: Jaká jsou klíčová opatření pro instalaci venkovního transformátoru napětí na místě?

Za prvé, dělič kondenzátoru a elektromagnetické zařízení jsou odpovídající sada a musí být instalovány podle čísla štítků; nelze je libovolně zaměňovat. Za druhé, zvedací otvory elektromagnetické jednotky pro zvedání musí být použita olejová nádrž; zvedání porcelánového pouzdra kondenzátoru je zakázáno, aby se zabránilo zařízení poškození. Za třetí, základ musí být upevněn vysokopevnostními šrouby M20 a celkový sklon zařízení musí být nepřesahuje 2/1000 mm. Za čtvrté se ujistěte, že je svorka X spolehlivě uzemněna a tlumicí svorka je bezpečně uzemněna připojen, aby nedošlo k poškození zařízení.

Q3: Pro jaké scénáře jsou modely s příponou H, G a F vhodné?

H je typ proti znečištění, vhodný pro silně znečištěná a vysoce korozivní prostředí, jako jsou pobřežní oblasti a průmyslové doly; G je typ pro vysoké nadmořské výšky, optimalizovaný pro vysoké nadmořské výšky, nízké napětí a nízké teploty prostředí, vhodné pro oblasti nad 2000 m; F je systémově adaptivní typ, speciálně navržený pro neutrální bod neefektivně uzemněné energetické systémy se silnější tolerancí přepětí, vhodné pro speciální rozvodnou síť provozní podmínky.

Tovární záruka na pevnost a servis

Zhejiang Usune Electric je profesionální továrna na vysokonapěťová elektrická zařízení integrující výzkum a vývoj, výrobu, a prodeje. S dlouholetými zkušenostmi v oboru vysokonapěťových transformátorů disponuje kompletním výrobním systémem a přísné procesy kontroly kvality. Všechny produkty TYD prošly národním standardním testováním, což zajišťuje stabilitu výkon a vysoká hospodárnost. Standardizované produkty a přizpůsobená řešení mohou být poskytnuty podle různé úrovně napětí, podmínky prostředí a požadavky na rozvodnou síť poskytující spolehlivé vysoké napětí podpůrná zařízení pro globální energetické projekty.
