TheOdpojovač 220kVje vysokonapěťové venkovní izolační zařízení určené pro rozvodny střídavého proudu 220kV. Používá se hlavně k izolaci elektrických obvodů, zajištění viditelného bezpečnostního odpojovacího bodu a zajištění bezpečných operací údržby pro vysokonapěťová zařízení.
Jako profesionální výrobce zařízení pro rozvodny vysokého napětí v Číně poskytujeme spolehlivá řešení odpojovacích spínačů 220 kV se stabilním elektrickým výkonem, silnou venkovní adaptabilitou a v souladu s mezinárodními standardy. Výrobek je navržen podle požadavků IEC 62271-102 a je široce používán v systémech přenosu a distribuce energie.
Při běžném provozu jeOdpojovač 220kVnepřetržitě přenáší jmenovitý proud. Když je nutná údržba, vytvoří po otevření jasně viditelnou izolační mezeru, což operátorům umožňuje bezpečně kontrolovat a opravovat následné elektrické zařízení.
Odpojovač je určen pro spínání naprázdno a spolupracuje s jističi a uzemňovači pro zvýšení bezpečnosti provozu rozvodny.

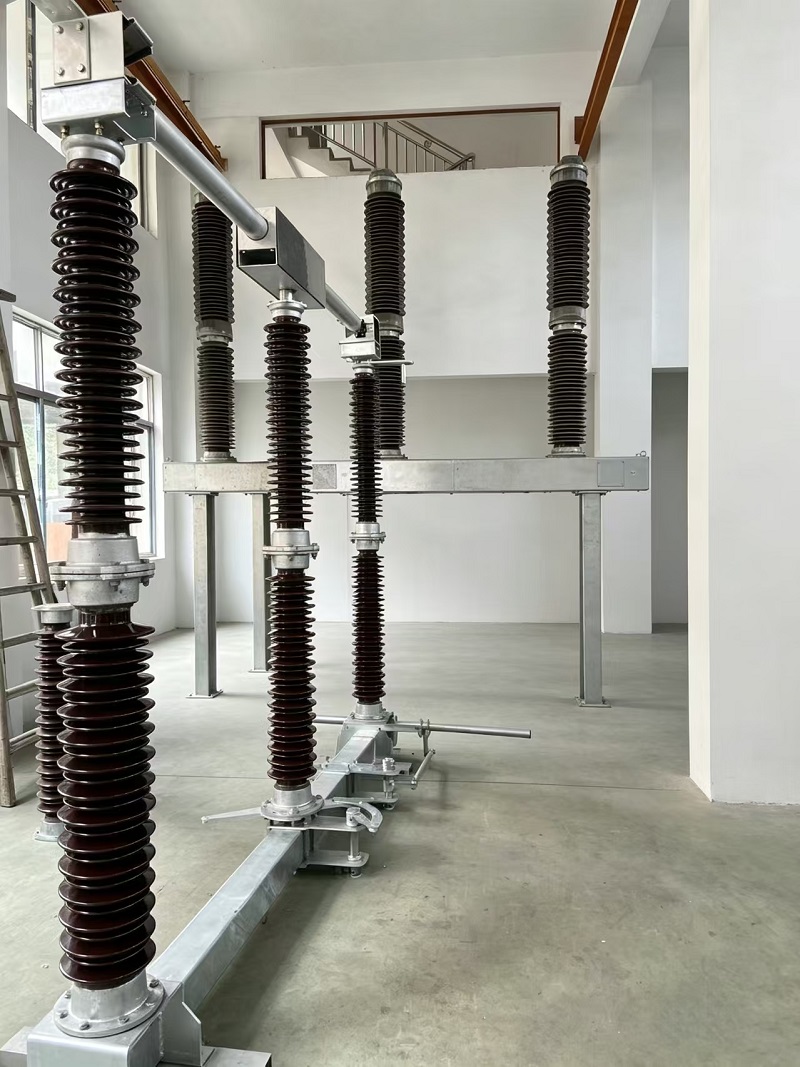

Kompletní odpojovač 220 kV se skládá z třífázové hlavní konstrukce, nosných izolátorů, vodivého systému, ocelového základního rámu a motorem poháněného ovládacího mechanismu. Každá součást je optimalizována pro dlouhodobý venkovní provoz za podmínek vysokého napětí.
Vodivé kontakty jsou vyrobeny z materiálů postříbřených slitin mědi s vysokou hustotou. Tato konstrukce účinně snižuje přechodový odpor, minimalizuje nárůst teploty během nepřetržitého provozu a zlepšuje elektrickou vodivost a provozní spolehlivost.
Nosné izolátory jsou vyrobeny z vysoce kvalitního aluminového porcelánu nebo volitelných kompozitních materiálů ze silikonové pryže. Izolační struktura poskytuje vynikající elektrickou pevnost a odolnost vůči okolnímu prostředí a zajišťuje stabilní provoz ve venkovních rozvodnách.
Základní rám využívá žárově pozinkovanou ocelovou konstrukci se silnou odolností proti korozi. Je vhodný pro dlouhodobou venkovní instalaci a pomáhá udržovat mechanickou pevnost za různých povětrnostních podmínek.
Venkovní odpínač 220 kV je vybaven motoricky poháněným ovládacím mechanismem, přičemž je k dispozici také ruční nouzové ovládání. Skříň mechanismu je navržena s krytím IP54 pro zlepšení ochrany proti prachu a vniknutí vody.
Ovládací mechanismus obsahuje pomocné kontakty, které poskytují zpětnovazební signály polohy pro vzdálené monitorovací systémy. To umožňuje operátorům efektivně kontrolovat stav spínačů v moderních rozvodnách.
Odpojovač může být integrován s jističi a uzemňovači, aby se zabránilo nesprávným operacím. Bezpečnostní blokovací systém zajišťuje, že:
| Typ produktu | Venkovní odpojovací spínač vysokého napětí |
| Jmenovité napětí | 252 kV |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý trvalý proud | 1250A / 2000A / 2500A |
| Krátkodobý výdržný proud (3 s) | 40kA / 50kA |
| Špičkový výdržný proud | 100 kA / 125 kA |
| Provozní metoda | Motorový provoz s ručním nouzovým ovládáním |
| Ochrana skříně mechanismu | IP54 |
| Použitelný standard | IEC 62271-102 |
220kV odpojovací spínač je široce používán ve vysokonapěťových přenosových systémech, včetně:
Díky spolehlivému izolačnímu výkonu a silné přizpůsobivosti prostředí podporuje toto zařízení bezpečný a stabilní provoz moderních energetických systémů.
Odpojovač 220 kV je navržen pro venkovní instalaci a může spolehlivě fungovat za různých podmínek prostředí.
Produkt lze upravit podle různých požadavků projektu, včetně izolačních řešení, provozních mechanismů a funkcí přizpůsobení prostředí.
Jako zkušený čínský výrobce zařízení pro rozvodny vysokého napětí se zaměřujeme na poskytování spolehlivých a přizpůsobených řešení přenosu energie. Náš 220kV odpojovací spínač kombinuje pokročilý konstrukční design, odolné materiály a přísnou kontrolu kvality, aby splnil náročné požadavky moderních energetických systémů.
Díky souladu s normami IEC, flexibilními možnostmi konfigurace a profesionální technickou podporou poskytuje náš 220kV odpojovač spolehlivé řešení pro bezpečnou izolaci a efektivní provoz vysokonapěťových rozvoden.
