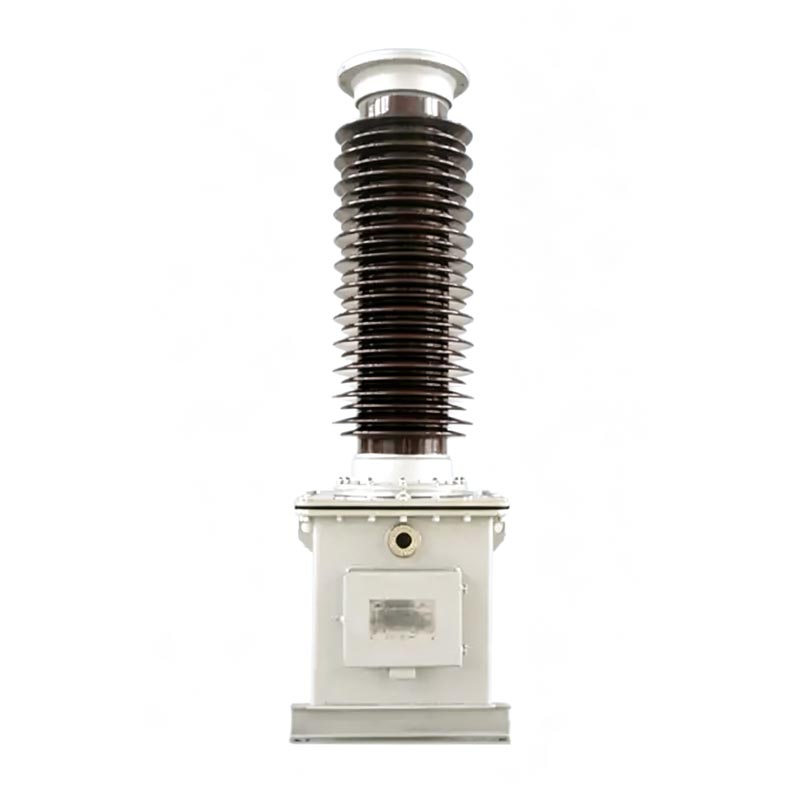

Transformátor napětí 110 kV Pt

Napěťový transformátor Usune řady TYD 110 kV Pt je vysoce výkonný kapacitní transformátor napětí speciálně určeno pro vysokonapěťové sítě 110kV. Produkt využívá princip kapacitního dělení napětí a plně utěsněná struktura ponořená do oleje, která se vyhýbá nedostatkům tradičních transformátorů, jako jsou velké a slabé odolný proti rušení a má vynikající odolnost proti znečištění, toleranci nízkých teplot a odolnost proti větru. Toto zařízení integruje funkce měření, ochrany a spojování nosné komunikace a je základní podporou zařízení pro inteligentní provoz a údržbu systémů přenosu a transformace energie 110kV.

Transformátor napětí 110 kV Pt přísně dodržuje národní normy GB/T20840.1-2010, GB/T20840.5-2013 a GB/T19749-2005. Jeho design, výroba a testovací procesy jsou standardizované a všechny výkonnostní parametry splňují specifikace preventivního testování energetických zařízení.

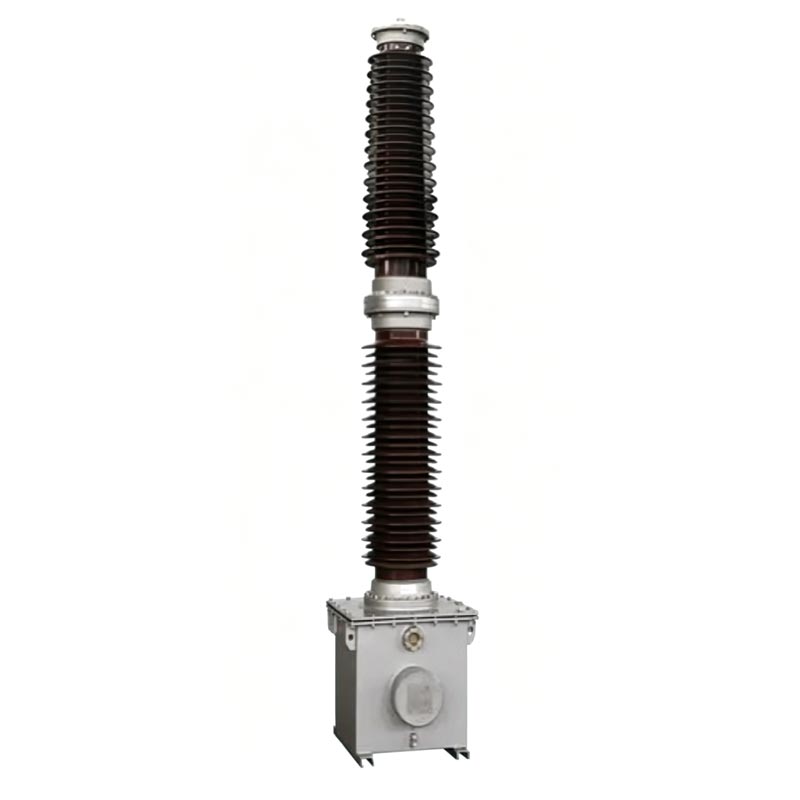

Kondenzátorový transformátor napětí

TYD-35 (66, 110/220) kV-0,01 (0,02)

Všeobecné pokyny

Vysvětlení modelu produktu

- TYD: Speciální kód pro kapacitní transformátory napětí
- 110/3: Jmenovité fázové napětí systému, se kterým je kompatibilní, je 110 kV
- 0,02: Jmenovitá kapacita kapacitního děliče napětí je 0,02μF
- Kód přípony: H - Typ proti znečištění; G - Vysokohorský typ (vhodný pro nadmořské výšky nad 2000 m); F - Vhodné pro neutrální bod neefektivně uzemněné systémy

Příklad: TYD110/3-0.02FH představuje kapacitní transformátor napětí vhodný pro neutrální bod 110kV neefektivně uzemněné elektrické sítě s jmenovitou kapacitou 0,02 μF a vysokou odolností proti znečištění.

Komponenty základní struktury

1. Kapacitní dělič napětí

Skládá se z vazebních kondenzátorů a napěťových dělicích kondenzátorů naskládaných dohromady. Více sad kondenzátorů prvky jsou zapojeny do série uvnitř porcelánové průchodky. Používá vysoce kvalitní tenký film a kondenzátorový papír kompozitní dielektrikum a je vakuově impregnováno vysoce kvalitním izolačním olejem. Zařízení má plně utěsněnou konstrukce s vestavěným zařízením pro kompenzaci oleje pro udržení stabilního vnitřního tlaku, zabránění úniku oleje, eliminovat potřebu odběru vzorků na místě, účinně izolovat vnější vlhkost a nečistoty a zajistit stabilitu izolační výkon.

2. Elektromagnetické zařízení

Transformátor napětí 110 kV Pt je zcela utěsněn v ocelové nádrži naplněné olejem (která také slouží jako kondenzátorová základna), včetně mezilehlého transformátoru, kompenzačního reaktoru a reaktoru s rychlým sycením tlumič. Před opuštěním továrny je předem smontován s nízkonapěťovým dělicím kondenzátorem. Elektromagnetické jednotka a olejový okruh kondenzátorového děliče jsou zcela izolovány, což zajišťuje žádné rušení a stabilní provoz. Sekundární kabeláž a svorky nosné vlny jsou centrálně umístěny ve spojovací krabici na boční stěně nádrže, jasně označené pro snadné zapojení a údržbu na místě.

Základní funkce produktu

1. Měření energie a monitorování napětí

Přesně snižuje výstup a poskytuje standardní nízkonapěťový signál, který nabízí spolehlivou datovou podporu pro napájení měření energie sítě a monitorování napětí v reálném čase.

2. Ochrana relé napájecí sítě

Je vybavena reléovou ochranou a automatickým řídicím zařízením, umožňuje identifikaci poruchy v rozvodné síti, ověření synchronizace a ochrana vedení, zabraňující poškození zařízení a nehodám v rozvodné síti způsobených napěťové anomálie.

3.Carrier Communication Coupling

Slouží jako vyhrazený vazební kondenzátor pro přenosovou komunikaci po elektrickém vedení a poskytuje stabilní signálový kanál přenos dat z elektrické sítě a vzdálený provoz a údržba.

Technické parametry a provozní prostředí

1. Základní technické parametry

- Kompatibilní provozní podmínky: 50/60Hz AC napájecí systém
- Sekundární výstupní napětí: 100/√3V, 100V (standardní specifikace)
- tangens dielektrické ztráty: ≤0,002
- Chyba kondenzátoru: Nepřesahuje ±2 % jmenovité hodnoty na typovém štítku
- Izolační odpor: ≥500MΩ (měřeno 2500V megaohmmetrem)
- Schopnost provozu při přepětí: Dlouhodobý provoz při 1,2násobku jmenovitého napětí; krátkodobý provoz k 1.5 krát jmenovité napětí po dobu 30 sekund; Typ F může pracovat nepřetržitě po dobu 8 hodin při 1,9násobku jmenovitého napětí

2. Použitelné podmínky prostředí

- Provozní teplota: -40℃~+45℃ (přizpůsobitelné pro zvláštní podmínky)
- Maximální odolnost proti větru: 150 km/h
- Použitelná nadmořská výška: ≤ 2000 m (modely pro vysoké nadmořské výšky dostupné na vyžádání)
- Maximální tloušťka námrazy: 10 mm
- Stupeň ochrany proti znečištění: Standardní třída D (plíživá vzdálenost ≥ 43,3 mm/kV), volitelně třída E (pohybová vzdálenost ≥ 53,7 mm/kV)

Případ inženýrské aplikace

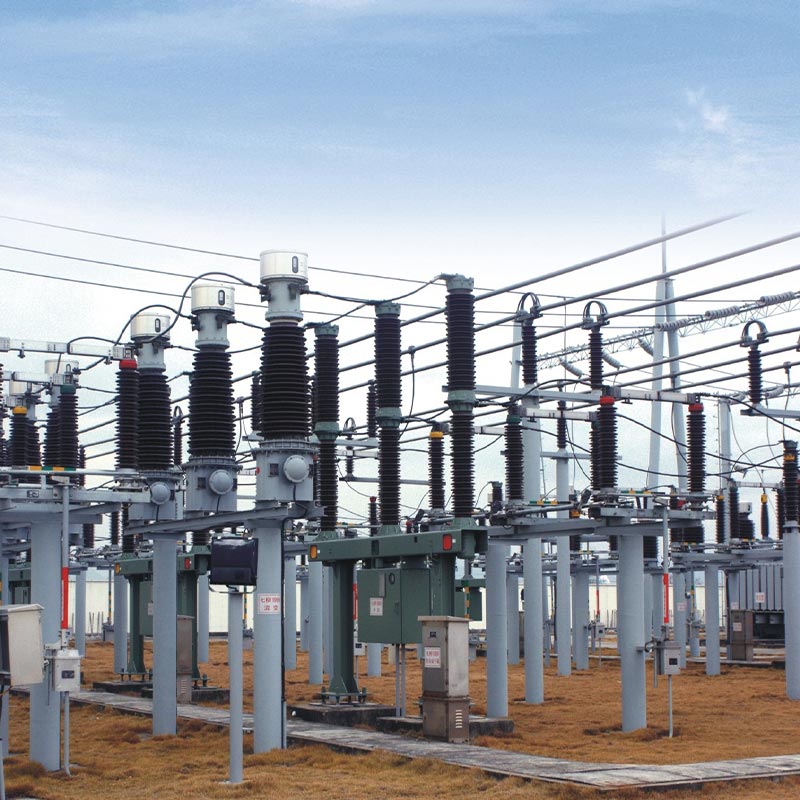

Napěťový transformátor Usune TYD110/3-0,02FH proti znečištění 110 kV Pt byl úspěšně aplikován na venkovní projekt renovace regionální rozvodny 110 kV v provincii Zhejiang. Tato rozvodna obsluhuje okolí průmyslové parky a obytné oblasti vyžadující extrémně vysokou stabilitu napájení a spolehlivost zařízení. Nachází se v pobřežní oblasti s vysokou vlhkostí, vysokou solnou mlhou a silným znečištěním a s častými mořskými vánky, projekt vyžaduje přísné anti-znečištění, antikorozní a anti-aging výkon od vysokého napětí zařízení.

Zařízení bylo zvednuto, instalováno a uvedeno do provozu přesně podle specifikací výrobce před uvedením do provozu. Dva roky provozu a údržby na místě a údaje o pravidelných testech to ukazují základní parametry, jako je kapacita zařízení a dielektrické ztráty, konzistentně splňují národní normy, s ne problémy, jako je únik oleje, abnormální hluk nebo odchylka parametrů. Jeho vynikající ochrana proti znečištění a korozi konstrukce účinně odolává korozi pobřežní solné mlhy a vlhkého vzduchu, čímž se vyhýbá běžným závadám, jako je např stárnutí izolace a kolísání napětí u tradičních přístrojových transformátorů. Stabilně doplňuje výkon měření, monitorování napětí a propojení nosné komunikace, zajišťující nepřetržité a bezpečné napájení rozvodnu a plně ověřit stabilitu a adaptabilitu produktu v náročných venkovních podmínkách.

Specifikace instalace a údržby

1.Instalační body

Zařízení je dodáváno jako kompletní sada kondenzátorový dělič napětí + elektromagnetické zařízení. Instalace musí přísně dodržujte čísla na typovém štítku; svévolné míchání a výměna jsou přísně zakázány. Pro vybavení zvedání, musí být použity vyhrazené zvedací otvory pro olejovou nádrž elektromagnetické jednotky; přímé zvedání porcelánové průchodky kondenzátorů jsou zakázány. Základ je upevněn vysokopevnostními šrouby M20 a overal úhel sklonu instalace je ≤2/1000 mm, aby byl zajištěn stabilní provoz zařízení.

Požadavky na klíčové zapojení: Svorky klapky d1 a d2 musí být spolehlivě připojeny; otevřené okruhy jsou přísně zakázáno. Pokud nejsou připojeny k nosnému zařízení, musí být svorky N a X spolehlivě zkratovány. Během provozu zařízení, musí být svorka X přímo a spolehlivě uzemněna, aby se zabránilo vniknutí vysokého napětí do sekundární kryt, poškození zařízení a ohrožení osobní bezpečnosti.

2.Provoz a údržba a bezpečnostní opatření

Zařízení se vyznačuje plně utěsněnou konstrukcí ponořenou do oleje, která zajišťuje stabilní výkon a eliminuje potřebu pro rutinní odběr vzorků a testování oleje. Běžná údržba vyžaduje pouze pravidelné kontroly těsnění zařízení stavu, těsnosti svorek a odstraňování abnormálních zvuků, anomálií sekundárního napětí a náhlých napěťové špičky v otevřeném trojúhelníkovém zapojení. Neoprávněná demontáž upevňovacích šroubů a těsnění zařízení konstrukce je přísně zakázána. Kondenzátorový dělič a elektromagnetické zařízení se nesmí rozebírat bez povolení výrobce. Po sešrotování musí být zařízení předáno místnímu životnímu prostředí oddělení ochrany pro centralizovanou a neškodnou likvidaci, aby se zabránilo znečištění životního prostředí.

Rozměry produktu.

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Jaké jsou rozdíly mezi modely s příponou H, G a F napěťového transformátoru Usune 110 kV Pt a pro jaké scénáře jsou vhodné?

H je typ odolný vůči znečištění, vhodný pro pobřežní a silně znečištěné průmyslové scénáře, s vylepšeným povrchová vzdálenost a odolnost proti korozi; G je vysokohorský typ, optimalizovaný pro oblasti nad 2000 m nadmořské výšky, vhodné pro nízkonapěťové a silné ultrafialové prostředí; F je vyhrazený typ pro neutrální bod neúčinný uzemnění, se silnější tolerancí přepětí, vhodné pro odpovídající systémy rozvodné sítě. Vhodný model lze vybrat na základě geografického prostředí projektu a systému rozvodné sítě.

Q2: Proč je přísně zakázáno odpojovat svorky D1, D2 a N-X během provozu zařízení?

D1 a D2 jsou svorky klapky. Jejich otevření způsobí selhání klapky, vyvolání vnitřních přepětí a přepětí způsobit trvalé poškození kondenzátorů a elektromagnetických jednotek. Pokud není připojeno žádné nosné zařízení, odpojení svorek N-X umožní, aby vysoké napětí vstoupilo do sekundární propojovací krabice, čímž dojde k vyhoření sekundáru monitorovací a ochranné zařízení a způsobit bezpečnostní nehodu. Spolehlivost připojení terminálů musí být zkontrolovat před uvedením zařízení do provozu.

Otázka 3: Vyžaduje napěťový transformátor Usune 110 kV Pt pravidelné odběry vzorků oleje a testování během provozu?

Ne, pravidelné odběry vzorků a testování oleje se nevyžadují. Elektromagnetická jednotka pracuje při nízkém napětí a a před opuštěním továrny byla dokončena kompletní sada testů těsnění a výkonu, což zajišťuje spolehlivost těsnící výkon. Odběr vzorků na místě naruší vnitřní tlakovou rovnováhu zařízení, což povede k potenciální problémy, jako je pokles hladiny oleje, pronikání vlhkosti a poškození izolace. Pouze rutinní kontroly potřeba ověřit neporušenost těsnění a stabilitu elektrických parametrů. Pokud jsou parametry abnormální, kontaktujte výrobce pro specializované testování.
