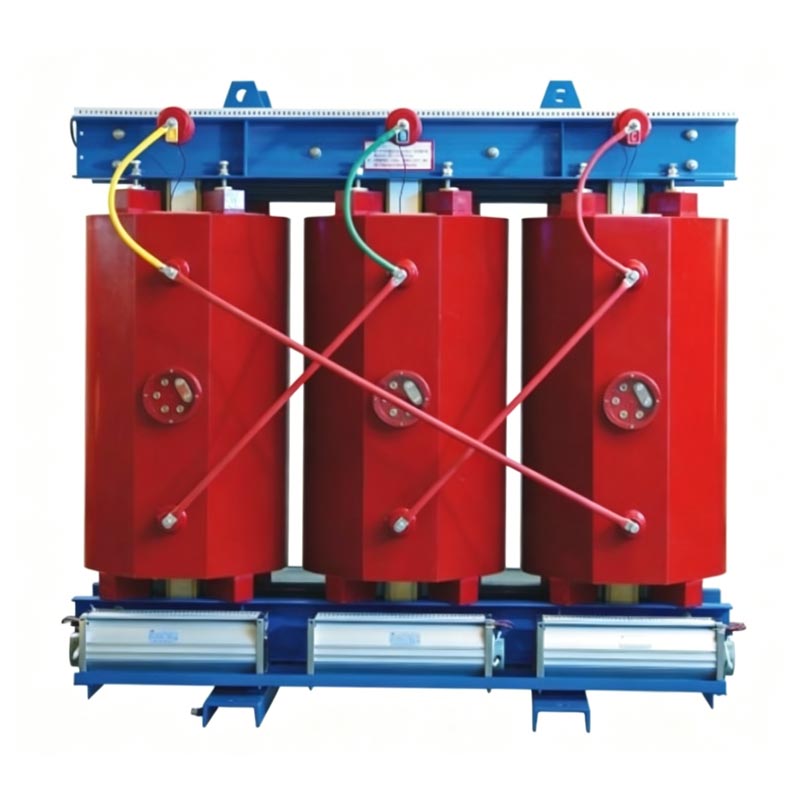

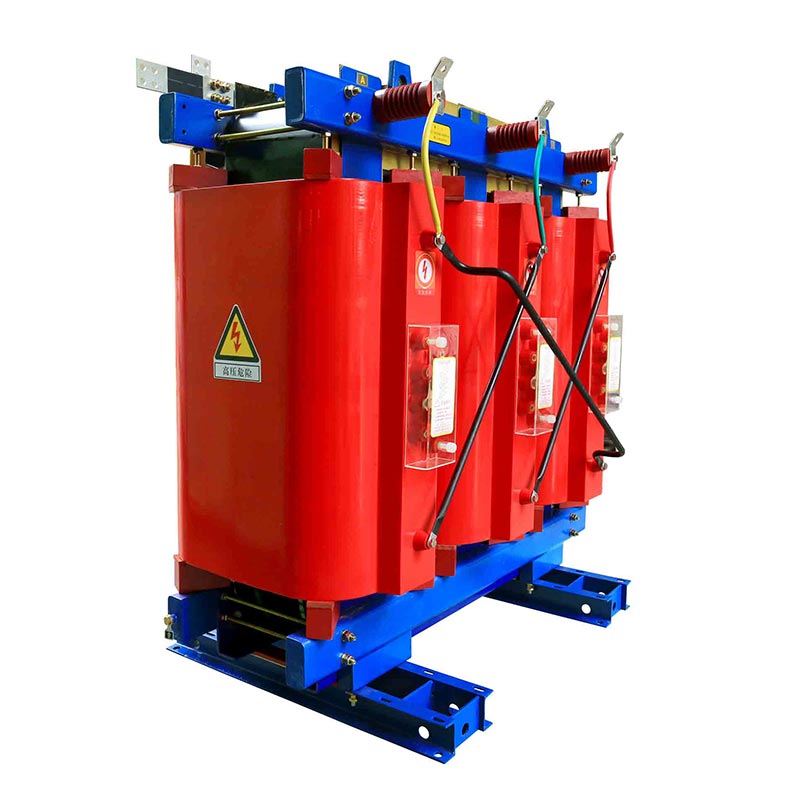

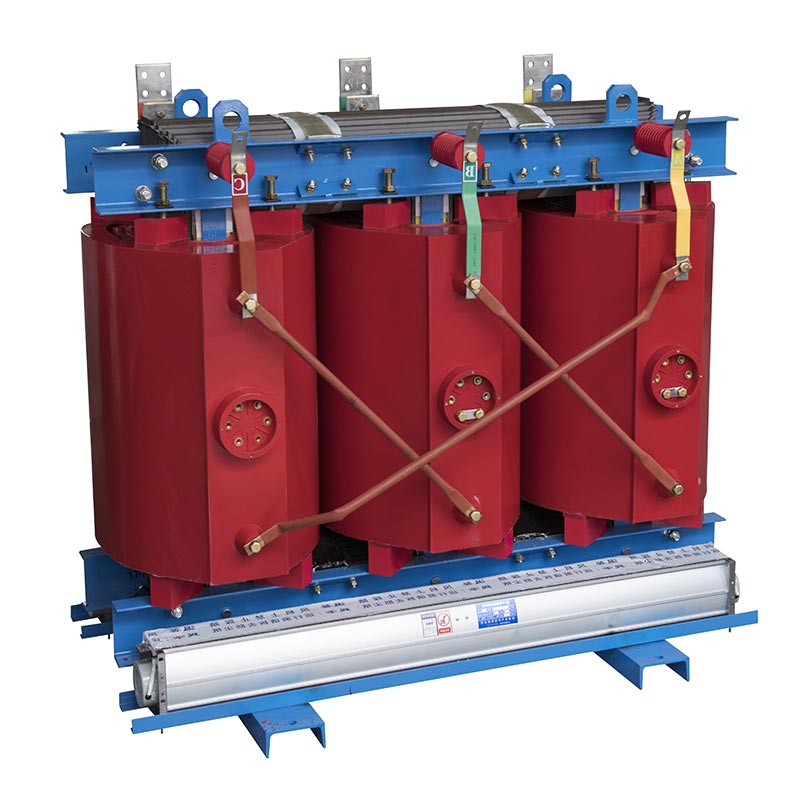

Třífázový distribuční transformátor z pryskyřice

Třífázový distribuční transformátor z pryskyřice je základním suchým typem distribučního zařízení Usune. Na rozdíl od tradiční transformátory ponořené do oleje, neobsahuje žádný izolační olej a používá vysokoteplotní epoxidovou pryskyřici vakuově lité cívky, se vzduchem jako primární izolací a chladicím médiem. Výrobek se vyznačuje kompaktní konstrukcí, vynikající bezpečnostní výkon a může být instalován přímo v interiéru bez potřeby vyhrazené olejové nádrže nebo ohnivzdorná izolační zařízení. Je široce používán v různých scénářích napájení s přísnou bezpečností, požadavky na životní prostředí a spolehlivost.

Jako výrobce hluboce zakořeněný v elektrotechnickém oboru využívá Usune vyspělý čínský systém dodavatelského řetězce a technologická akumulace k vytvoření tohoto transformátoru, vyvážení výkonu a nákladů pro zajištění stabilní a efektivní řešení distribuce energie pro globální zákazníky.

Základní vlastnosti

1. Ohnivzdorné a odolné proti výbuchu, bezpečné a spolehlivé

Třífázový distribuční transformátor z pryskyřice používá izolační materiály odolné vůči vysokým teplotám a nemá žádné vnitřní izolační olej, který eliminuje riziko požáru, výbuchu a úniku oleje. Jeho vysoká úroveň bezpečnosti to umožňuje vhodné do hustě obydlených nebo vysoce rizikových prostředí.

2. Šetrné k životnímu prostředí a bez znečištění, zelené a energeticky úsporné

Bez znečištění olejem a bez škodlivých emisí plynů, splňuje ekologické normy. Použití vysoce kvalitního silikonu ocelové plechy, má nízké ztráty naprázdno a zatížení, čímž účinně snižuje provozní spotřebu energie a přispívá k zelenému a nízkouhlíkovému rozvoji.

3. Nízká hlučnost a nízký částečný výboj, stabilní provoz

Optimalizovaná struktura jádra a vinutí má za následek nízkou provozní hlučnost (≤60dB); nízké částečné vybití zajišťuje dlouhodobě stabilní provoz a snižuje riziko selhání.

4. Bezúdržbový a pohodlný provoz a údržba

Konstrukce vzduchové izolace a vzduchového chlazení eliminuje potřebu výměny izolačního oleje a zjednodušuje každodenní provoz provozu a údržby a výrazně snižuje pozdější náklady na údržbu a prostoje.

5. Silná přizpůsobivost prostředí

Přizpůsobitelné drsným prostředím, jako je vysoká vlhkost, vysoká nadmořská výška a vysoká úroveň prachu, vhodné pro různé scénáře včetně interiérů, metra, metra, nemocnic a škol.

6. Kompaktní konstrukce a flexibilní instalace

Třífázový distribuční transformátor z pryskyřice má malé rozměry a nízkou hmotnost, zabírá málo místa, usnadňující přepravu a instalaci na místě a přizpůsobitelné požadavkům na nasazení ve stísněných prostorách.

Working Principle

1. Když primárním vinutím prochází střídavý proud, vzniká v něm střídavý magnetický tok železné jádro;
2. Střídavý magnetický tok prochází sekundárním vinutím a vyvolává střídavou elektromotorickou sílu v sekundární cívce prostřednictvím elektromagnetické indukce;
3. Na základě poměru závitů primárního a sekundárního vinutí se zvyšuje střídavé napětí resp klesá a přenáší se elektrická energie.

Na rozdíl od transformátorů ponořených do oleje tento transformátor Usune používá vzduch jako izolační chladicí médium mezi vinutí a jádro, spoléhající na přirozené nebo nucené chlazení vzduchem pro odvod tepla, bezpečné a stabilní dokončení převod napětí a přenos energie.

Technické parametry

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případy aplikací v reálném světě

Případ 1: Projekt vnitřní distribuce energie v nemocnici nejvyšší úrovně

Tato nemocnice má extrémně vysoké požadavky na bezpečnost a stabilitu napájení a zvolila Usune Three Fázově litý distribuční transformátor (1000 kVA, 10 kV/0,4 kV). Výrobek je ohnivzdorný, odolný proti výbuchu, nízká hlučnost a šetrnost k životnímu prostředí. Instalován v podzemní rozvodné místnosti nemocnice nevyžaduje žádná speciální protipožární zařízení, fungoval bez poruchy po dobu 3 let, s hladinami hluku nižšími 55 dB a žádné znečištění, což zajišťuje nepřetržité napájení kritických oblastí, jako jsou operační sály a intenzivní péče jednotky.

Case 2: Urban Subway Line Power Supply Upgrade Project

Určitá linka městského metra potřebovala modernizovat svůj vnitřní rozvodný systém elektrické energie, aby se přizpůsobila vysoké vlhkosti a prašné podzemní prostředí. Usune, jako určený dodavatel projektu, poskytl násobek 2500 kVA transformátory lité do pryskyřice. Tyto produkty jsou odolné proti vlhkosti, prachu, bezúdržbové a vhodné pro drsné prostředí podzemní prostředí. Po instalaci se zátěž údržby sníží o 60 %, což zajišťuje stabilní napájení pro provoz metra.

FAQ

Q1: Jaké jsou hlavní výhody transformátorů Usune odlévaných do pryskyřice ve srovnání s transformátory ponořenými v oleji?

A1: Hlavní výhody jsou soustředěny do tří dimenzí: bezpečnost, ochrana životního prostředí a údržba. ne izolační olej eliminuje riziko požáru, výbuchu a úniku oleje, což má za následek vyšší úroveň bezpečnosti; žádný olej znečištění a žádné emise škodlivých plynů zvyšují šetrnost k životnímu prostředí; konstrukce vzduchové izolace eliminuje potřeba výměny oleje, nevyžadující údržbu a díky tomu je vhodný pro vnitřní prostředí. naproti tomu transformátory ponořené do oleje vyžadují pravidelné výměny oleje a ohnivzdorná izolační zařízení, což vede k vyšším náklady na údržbu a větší bezpečnostní rizika.

Q2: Jaké jsou podmínky prostředí a požadavky na instalaci pro třífázovou distribuci pryskyřice Transformátor?

A2: Vhodné pro okolní teploty -20 ℃ až 60 ℃ a snese vysokou vlhkost (≤ 95 %, nekondenzující), vysokou nadmořská výška (≤3000 m) a prašné prostředí; instalace nevyžaduje žádný speciální základ, může být přímo na podlahu nebo na stěnu; vnitřní instalace nevyžaduje žádnou olejovou lázeň ani ohnivzdornou přepážku, pouze předem rezervované prostor pro odvod tepla, díky čemuž je instalace pohodlná a flexibilní.

Q3: Jaká je záruční doba produktu? Jaké poprodejní služby jsou poskytovány?

A3: Jako certifikovaný výrobce poskytuje Usune 3letou záruku na produkt (od data úspěšné instalace a přijetí). Během záruční doby budou vadné díly zdarma opraveny nebo vyměněny; doživotí K dispozici je také technická podpora, vzdálená diagnostika závad a pokyny pro provoz a údržbu na místě. Spoléhání v místní čínské továrně můžeme rychle reagovat na potřeby zákazníků a zajistit dlouhodobý stabilní provoz zařízení.
