Transformátor proudu 110 kV

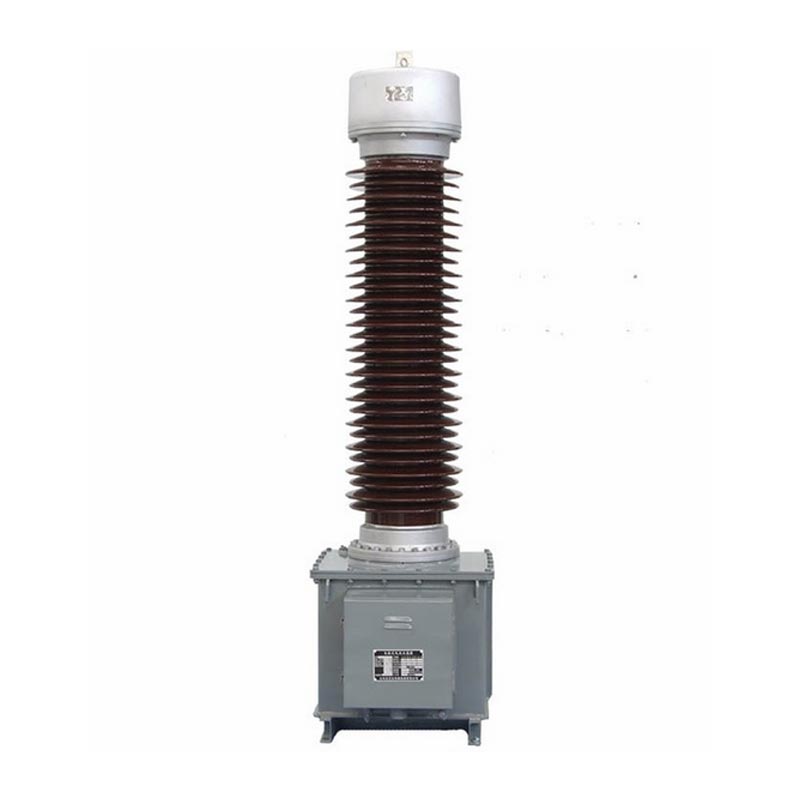

Proudový transformátor Usune LB6-110 kV je venkovní vysoce přesné zařízení pro snímání proudu přizpůsobené pro střední a vysoké napětí. mřížky. Přijímá modulární strukturu a víceskupinový design sekundárního vinutí. Způsob zapojení lze upravit pomocí vnější spojovací desky v horním konzervátoru oleje, umožňující flexibilní přepínání mezi dvěma poměry proudu potřeby detekce proudu a ochrany proti poruchám v různých provozních podmínkách.

Tento produkt vyhovuje národní normě GB/T20840.2-2014 a mezinárodním elektrotechnickým normám IEC. to zahrnuje standardní modely, modely do velkých nadmořských výšek a odolné proti znečištění, které nabízejí vynikající měření a ochranu přesnost. Vhodné pro konvenční i drsné venkovní podmínky, jde o běžné podpůrné vybavení domácí přenosové a distribuční soustavy 110kV.

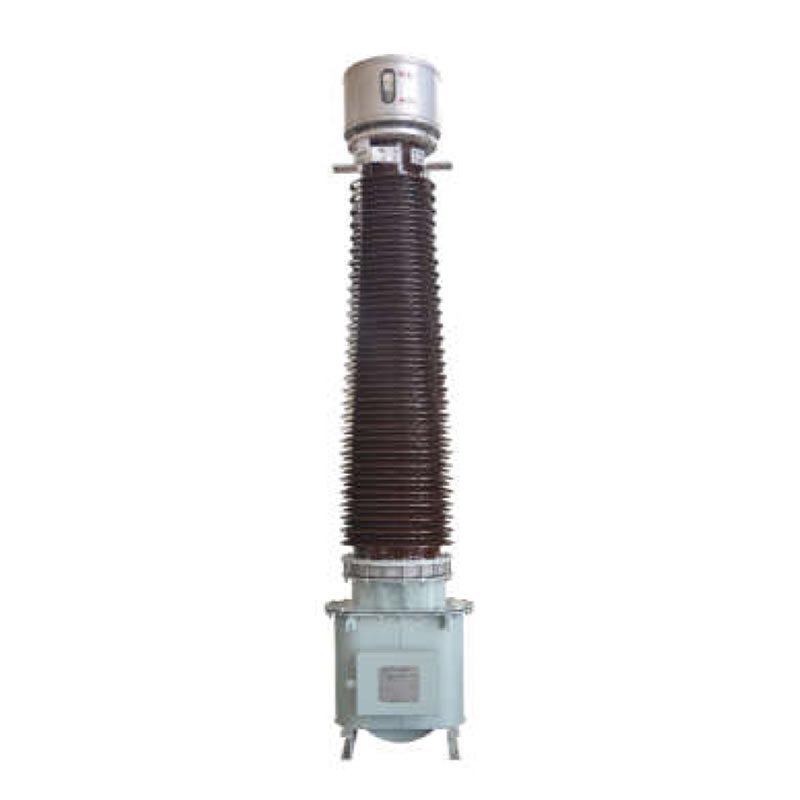

LB6-110kV Kapacitní transformátor proudu

Vysvětlení modelu a použitelné provozní podmínky

1. Význam kódu modelu

Kompletní model produktu je LB6-110kV (kombinace přesnosti + proudový poměr), s jasnými a standardizovanými segmenty vysvětlení:
- Základní model: L pro proudový transformátor, B pro s úrovní ochrany, 6 pro konstrukční sériové číslo, 110 pro jmenovité napětí 110kV, W2 pro sekundární provedení proti znečištění
- Kombinace tříd přesnosti: Podporuje více kombinací vinutí, jako je P/P/P/0,5 a P/P/0,2, včetně 0,2/0,5 vinutí pro měření hladiny a vinutí ochrany hladiny 5P/10P, vyvažující vysoce přesné měření a spolehlivou poruchu ochranu.
- Specifikace poměru proudu: Označeno jako 2*a/c, podporuje přepínání duálního poměru proudu, sériové připojení je a/c, paralelní zapojení je 2*a/c, primární proud kryje 2×50A~2×1000A, sekundární proud je 1A/5A celá specifikace

2. Platné provozní podmínky

- Okolní teplota: Vhodné pro provozní podmínky od -25 ℃ do +40 ℃, s maximální denní teplotou +30 ℃. Požadavky na velmi nízkou teplotu lze přizpůsobit a dohodnout.
- Nadmořská výška: Standardní model vhodný pro nadmořské výšky ≤1000 m; Výškový model GYW vhodný pro nadmořské výšky ≤4000m.
- Přizpůsobivost prostředí: Vzdálenost dotvarování volitelná od 16 mm/KV do 31 mm/KV, vhodná pro různé scénáře včetně konvenčních, pobřežních antikorozních aplikací a vysokohorských aplikací proti znečištění.

Základní strukturální vlastnosti

1. Optimalizovaný izolační systém

Využívá kapacitní technologii izolace olej-papír s vysokonapěťovým kabelovým papírem obalujícím jádro primárního vinutí. Vyznačuje se vícevrstvou stínící vrstvou kondenzátoru, přičemž vnitřní vrstva je připojena k vysokému napětí a vnější vrstva uzemněna, což má za následek rovnoměrné rozložení elektrického pole a výrazně zlepšenou izolační bezpečnost marže.

2. Spolehlivá struktura vinutí

Primární vinutí má strukturu ve tvaru U. Modely 2×400A a nižší používají plochý měděný drát omotaný papírem modely 2×500A~2×1000A používají dvojité půlkruhové hliníkové trubky, které poskytují vysokou proudovou zatížitelnost. The vinutí je rozděleno do dvou sekcí se čtyřmi svorkami, což umožňuje flexibilní přepínání mezi duálními proudovými poměry.

3.Plně utěsněný ochranný design

Kovová expanzní nádoba je instalována nahoře, aby automaticky kompenzovala expanzi a kontrakci objem transformátorového oleje způsobený změnami teploty, izoluje jej od vnitřního a vnějšího vzduchu, zabraňuje stárnutí vlhkosti a oleje a prodloužení životnosti zařízení.

4. Pohodlná instalace a údržba

Předvrtané zvedací otvory ve spodní části nádrže usnadňují zvedání zařízení; několik zemnících šroubů zajišťuje spolehlivé uzemnění zařízení a sekundárních vinutí; propojovací krabice je vybavena speciálními svorkami pro standardizované a bezpečné vedení.

Základní technické parametry

1. Jmenovité parametry

Jmenovité provozní napětí 110kV, maximální provozní napětí 126kV, jmenovitá frekvence 50Hz, polarita je subtraktivní.

2. Izolační výdržné napětí

Vnitřní izolace primár k sekundáru a zemi 185kV/1min, sekundár k zemi 3kV/1min; vnější izolace suché zkušební napětí 230 kV, mokré zkušební napětí 185 kV, vysokohorský protiznečišťující bleskový impuls výdržné napětí vrchol dosahuje 560 kV.

3.Přesnost Výkon

chyba měření stupně 0,2/0,5, minimální fázový rozdíl, splňující požadavky na vysoce přesné měření; nízký kompozit chyba pro úroveň ochrany 5P/10P, což umožňuje rychlou reakci na poruchové proudy sítě.

4. Odolnost proti zkratu

Proud tepelné stability 5,3KA~45KA, proud dynamické stability 13KA~115KA, schopný odolat síti zkratové nárazy a vykazující silnou provozní stabilitu.

Skutečné případy inženýrských aplikací:

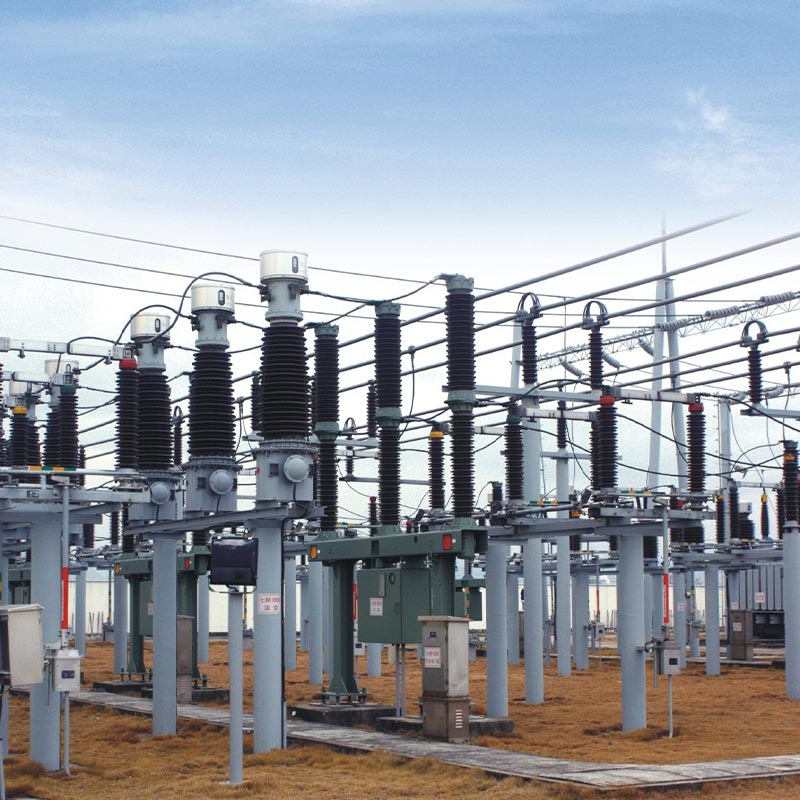

Případ: Projekt modernizace městské rozvodny Zhejiang 110 kV

V roce 2024 zahrnoval projekt modernizace předměstské rozvodny 110 kV Zhejiang Jiaxing hromadný nákup 32 Usune Proudové transformátory LB6-110kV-2×300/5 (5P30/5P30/0,5). Nachází se v průmyslovém clusteru s velkým zatížením projekt vyžadoval extrémně vysokou přesnost měření a citlivost ochrany. Po uvedení do provozu, zařízení může přesně sbírat data o proudu sběrnice, což umožňuje monitorování zátěže v reálném čase a rychlé vypínání poruchy. Roční provozní údaje ukazují, že chyba měření je hluboko pod národním standardním limitem a ochranou akce jsou přesné a spolehlivé a zcela vyřeší nepřesnosti měření starších zařízení.

Specifikace instalace, provozu a údržby

1.Předinstalační kontrola

Před montáží je nutná vizuální kontrola k odstranění závad jako jsou poškozené porcelánové průchodky, olej netěsnosti a neodpovídající parametry na typovém štítku; ověřte, že hladina oleje v expandéru odpovídá okolní teplotě a Pokud je hladina oleje nízká, přidejte kvalifikovaný transformátorový olej (elektrická pevnost ≥45 kV).

2. Požadavky na instalaci

Zařízení musí být během celého procesu přepravováno a zvednuto svisle s přepravním úhlem sklonu ≤15°. Zvedání je povoleno pouze přes spodní zvedací otvory; namáhání porcelánových pouzder a oleje konzervátor je přísně zakázáno. Maximální horizontální tažná síla na primární svorce P1 je ≤2000N a v P2 je < 3000 N; těleso zařízení a stínící vrstva musí být spolehlivě uzemněny, aby byla zajištěna provozní bezpečnost.

3.Pravidla provozu a údržby

Během provozu nesmí být sekundární vinutí rozpojeno, aby se zabránilo riziku vysokého napětí a poškození zařízení. Plně utěsněná konstrukce nevyžaduje za normálních provozních podmínek žádnou údržbu. Zkontrolujte čistotu porcelánové pouzdro a hladina oleje čtvrtletně. Pokud je těsnění poškozeno nebo je izolace vlhká, vraťte jednotku zpět továrna na vakuové sušení a okamžitou výměnu oleje.

4. Požadavky na skladování

Proudový transformátor 110 kV musí být skladován v suchém, dobře větraném prostředí, bez přímého slunečního záření a deště. Spodní část olejová nádrž by měla být alespoň 50 mm nad zemí a skladovací teplota by měla být alespoň -30 ℃. Po jeden rok skladování by měly být pravidelně testovány izolační odpor a koeficient dielektrické ztráty. Pokud barva se po delším skladování odlupuje, přelakování by mělo být provedeno okamžitě.

LB 6 - 110 kV vzhled a instalační rozměry

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Jak přepnout poměr duálního proudu na proudovém transformátoru LB6-110 kV?

Není nutná žádná výměna zařízení. Jednoduše upravte způsob zapojení externího konektoru na horním oleji konzervátor: když jsou primární vinutí zapojena do série, základní proudový poměr je a/c; při připojení paralelně, je to dvojnásobný poměr proudu 2*a/c. Obsluha je jednoduchá a nevyžaduje žádné speciální vybavení, přizpůsobivá na různé podmínky zatížení, což účinně snižuje náklady na výměnu zařízení.

Q2: Jaké jsou rozdíly mezi standardním, proti znečištění a vysokohorským modelem?

Tyto tři modely sdílejí stejný elektrický výkon jádra se strukturálními optimalizacemi přizpůsobenými konkrétním potřebám scénáře: ① Standardní model je vhodný pro konvenční prostředí do nadmořské výšky 1000 m, s plazivým prouděním vzdálenost 16mm/KV; ② Model proti znečištění W2 je vhodný pro pobřežní a průmyslově znečištěné oblasti s povrchová vzdálenost 20 mm/KV a zvýšená odolnost proti korozi a znečištění; ③ Výškový model GYW je vhodné pro oblasti ve vysokých nadmořských výškách do 4000 m, s maximální povrchovou vzdáleností 31 mm/KV a vydrží i málo vzduchu tlak a prostředí silného ultrafialového záření.

Q3: Jaká jsou základní bezpečnostní opatření pro dlouhodobý provoz zařízení?

Za prvé, sekundární vinutí musí být provozováno pod zatížením nebo zkratováno; otevřené obvody jsou přísně zakázány aby se zabránilo vysokonapěťovým poruchám a zraněním osob. Za druhé, zajistěte spolehlivé uzemnění křižovatky krabice a spodního uzemňovacího šroubu olejové nádrže a zda zemnící vodič splňuje specifikace, aby nedocházelo ke statickému náboji hromadění elektřiny. Za třetí, během normálního provozu je demontáž utěsněné konstrukce a libovolný odběr vzorků zakázáno. Pravidelně testujte údaje o dielektrických ztrátách a částečných výbojích, abyste zajistili stabilní izolační výkon.
