Přehled článku
Tato příručka vysvětluje, jak vzduchem izolovaná kruhová hlavní jednotka funguje, které součásti určují její výkon, jak hodnotit její technické specifikace a co by si měli kupující před nákupem ověřit. Zahrnuje také běžné aplikační výzvy, provozní bezpečnost a postupy údržby, které mohou pomoci zkrátit prostoje, kterým se lze vyhnout.

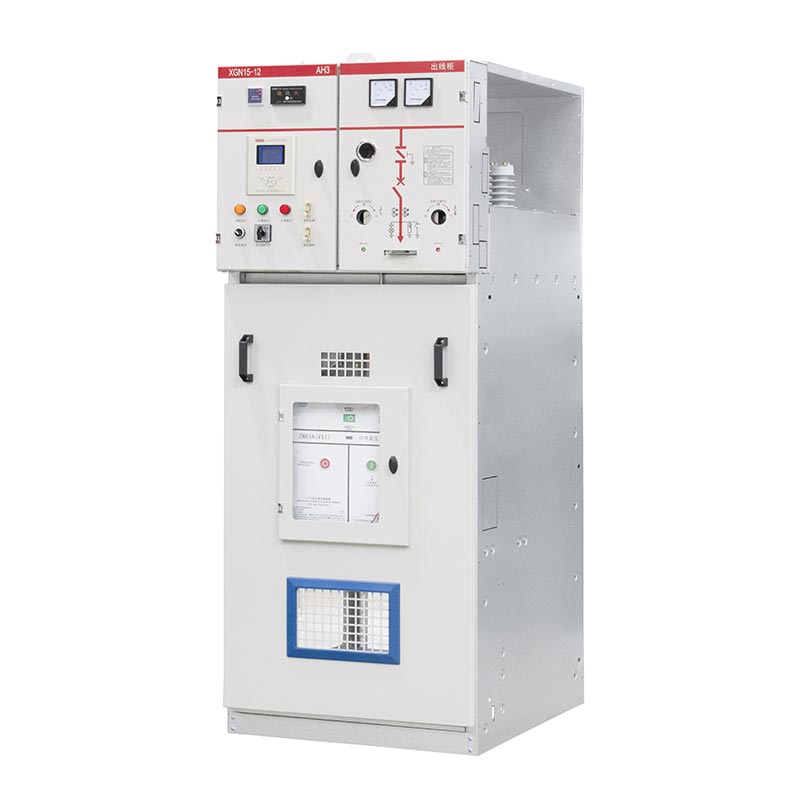

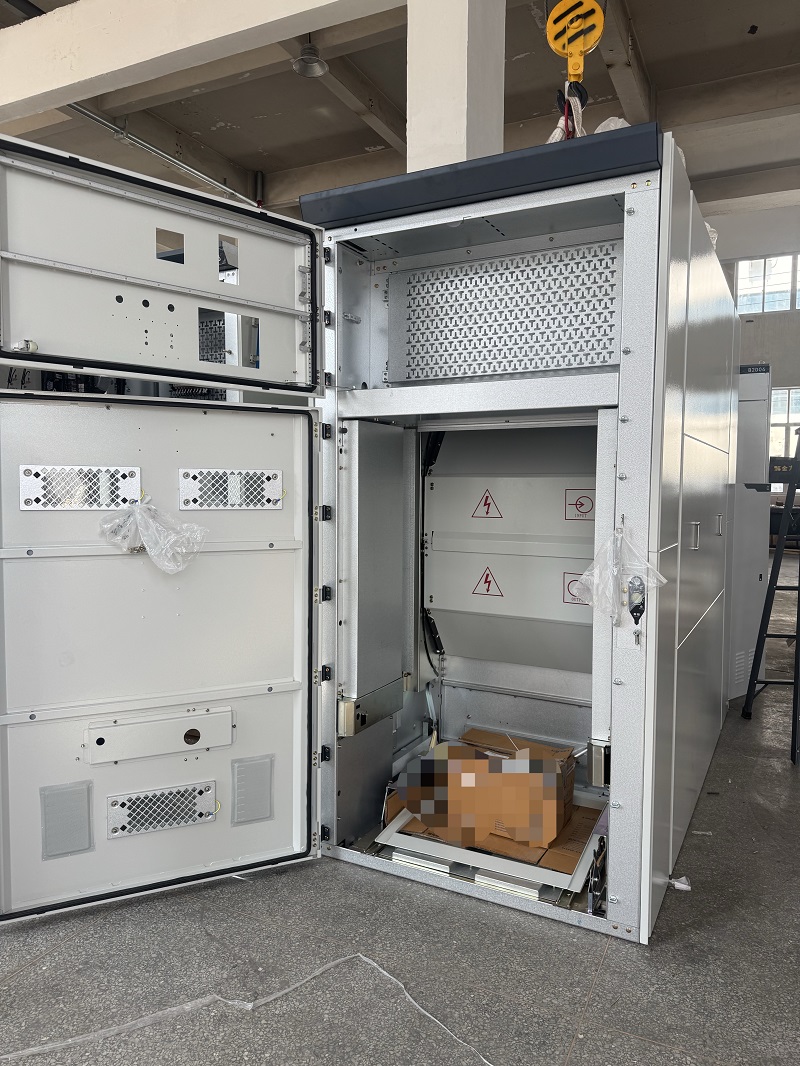

1. Co je vzduchem izolovaná kruhová hlavní jednotka RMU?
Anvzduchem izolovaná kruhová hlavní jednotka RMUje sestava vysokonapěťového elektrického rozvaděče navržená pro připojení, ovládání a izolování obvodů v distribuční síti. Používá atmosférický vzduch jako izolační médium kolem použitelných součástí pod napětím, spíše než se spoléhat na plyn SF₆ jako primární izolační médium v těchto oddílech.
Termínzazvonit hlavní jednotkupopisuje roli zařízení v kruhovém distribučním uspořádání. Kruh obvykle spojuje více distribučních bodů, což umožňuje, aby se energie dostala do rozvodny z různých směrů, pokud to návrh sítě a provozní konfigurace umožňují. RMU kombinuje několik spínacích funkcí v kompaktní skříni a pomáhá operátorům distribuce spravovat napáječe a připojení transformátorů.
Na rozdíl od distribučního transformátoru, který mění elektrické napětí, RMU řídí připojování a odpojování vysokonapěťových obvodů. V závislosti na konfiguraci může zajistit spínání zátěže, izolaci, uzemnění a ochranu vývodu pomocí pojistek nebo jističů.
Vzduchem izolované jednotky RMU se používají v aplikacích, kde technici potřebují jasně definované spínací funkce, uspořádání izolace bez plynu a konfiguraci vhodnou pro prostředí instalace. Před specifikací jednoho by měl projektový tým potvrdit napětí systému, úroveň poruchy, provozní schéma, dostupný prostor a příslušné požadavky na rozvodné sítě.
2. Jak funguje vzduchem izolovaný RMU?
Vzduchem izolovaná jednotka RMU řídí elektrickou energii řízením spojení mezi příchozími kruhovými podavači a odchozími distribučními obvody. V typickém třícestném uspořádání spojují dvě funkční jednotky kruhové kabelové sekce, zatímco třetí napájí nebo chrání místní transformátorový napáječ.
Normální distribuční provoz
Za normálního provozu jsou spínací zařízení umístěna podle schváleného provozního plánu sítě. Mnoho distribučních sítí používá uspořádání kabelů ve tvaru prstence s normálně otevřeným bodem. Toto uspořádání zachovává alternativní přívodní trasu, aniž by nutně provozoval celý prstenec jako uzavřenou smyčku.
Izolace poruch a obnova napájení
Pokud dojde k poruše části kabelu, ochranná zařízení detekují nebo přeruší poruchu, jak bylo navrženo, zatímco obsluha nebo schválený automatizační systém postiženou část izolují. Zbývající zdravá síť pak může být obnovena prostřednictvím alternativního napáječe za předpokladu, že to umožní hodnocení zařízení, kapacita sítě, koordinace ochrany a přepínací procedury.
| Provozní stav | Funkce RMU | Operativní cíl |
|---|---|---|
| Normální provoz | Udržuje připojení určených okruhů. | Dodávejte energii připojeným zátěžím. |
| Plánovaná údržba | Izoluje příslušný obvod a umožňuje schválené postupy uzemnění. | Vytvořte bezpečné pracovní podmínky. |
| Chyba kabelu | Pracuje se schématem ochrany systému k přerušení nebo izolaci postižené sekce. | Omezte postiženou oblast sítě. |
| Obnova sítě | Umožňuje autorizované přepínání pro opětovné připojení zdravých sekcí tam, kde je to povoleno. | Obnovte službu co nejbezpečněji a nejrychleji. |
Je důležité rozlišovat spínání zátěže od přerušení poruchy. Odpínač zátěže je navržen pro specifikované spínací úlohy; nesmí se předpokládat, že přeruší každý zkratový proud. Ochrana proti poruchám může vyžadovat koordinovanou kombinaci pojistky a vypínače nebo jistič s vhodným ochranným relé.
3. Jaké jsou hlavní součásti vzduchem izolovaného RMU?
Přesné vnitřní uspořádání se liší podle výrobce a modelu, ale většina návrhů kombinuje spínací zařízení, vodiče, izolační konstrukce, bezpečnostní mechanismy a volitelné monitorovací zařízení.
Spínače přerušení zátěže
Odpínače zátěže připojují nebo odpojují obvody za jejich specifikovaných normálních podmínek spínání zátěže. V kruhové konfiguraci umožňují operátorům ovládat příchozí a odchozí kabelové sekce. Jejich jmenovité schopnosti výroby, lámání a krátkodobé odolnosti musí odpovídat zamýšlenému použití.
Přípojnice a elektrické přípojky
Přípojnice poskytují vodivé cesty mezi funkčními jednotkami. Jejich materiál, průřez, kvalita připojení a tepelné provedení ovlivňují proudovou schopnost a nárůst teploty. Kabelové koncovky musí být také kompatibilní se specifikovaným typem kabelu a uspořádáním instalace.
Uzemňovací spínače a blokování
Zemnící spínače poskytují prostředek k uzemnění vyhrazených částí izolovaného obvodu, pokud to schválená pracovní sekvence umožňuje. Mechanické nebo elektrické blokování pomáhá zabránit zakázaným spínacím operacím. Tyto mechanismy jsou důležité, ale nenahrazují ověření izolace a nepřítomnosti napětí podle platného bezpečnostního postupu.

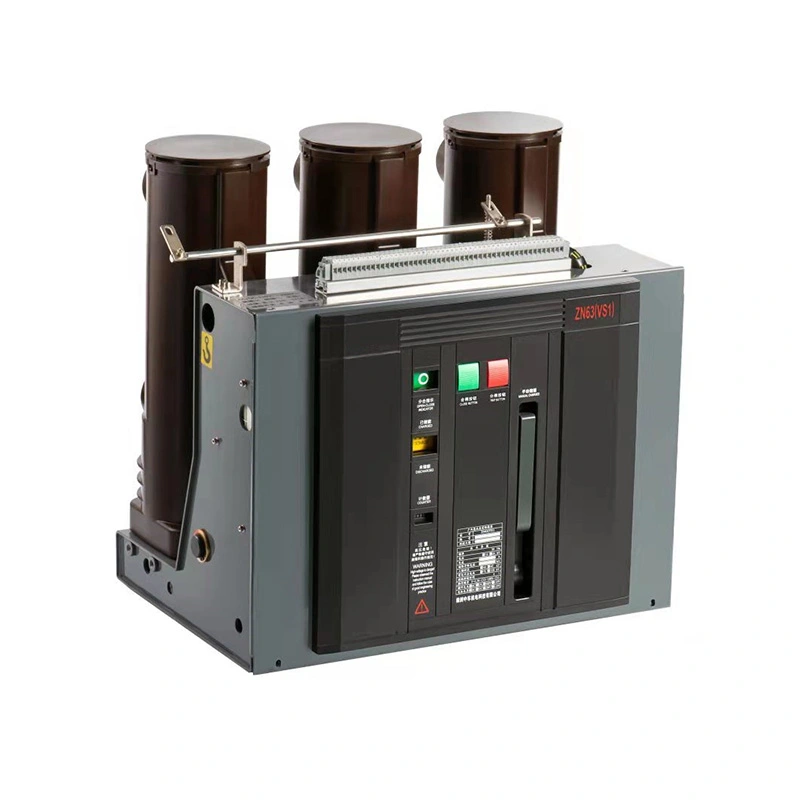

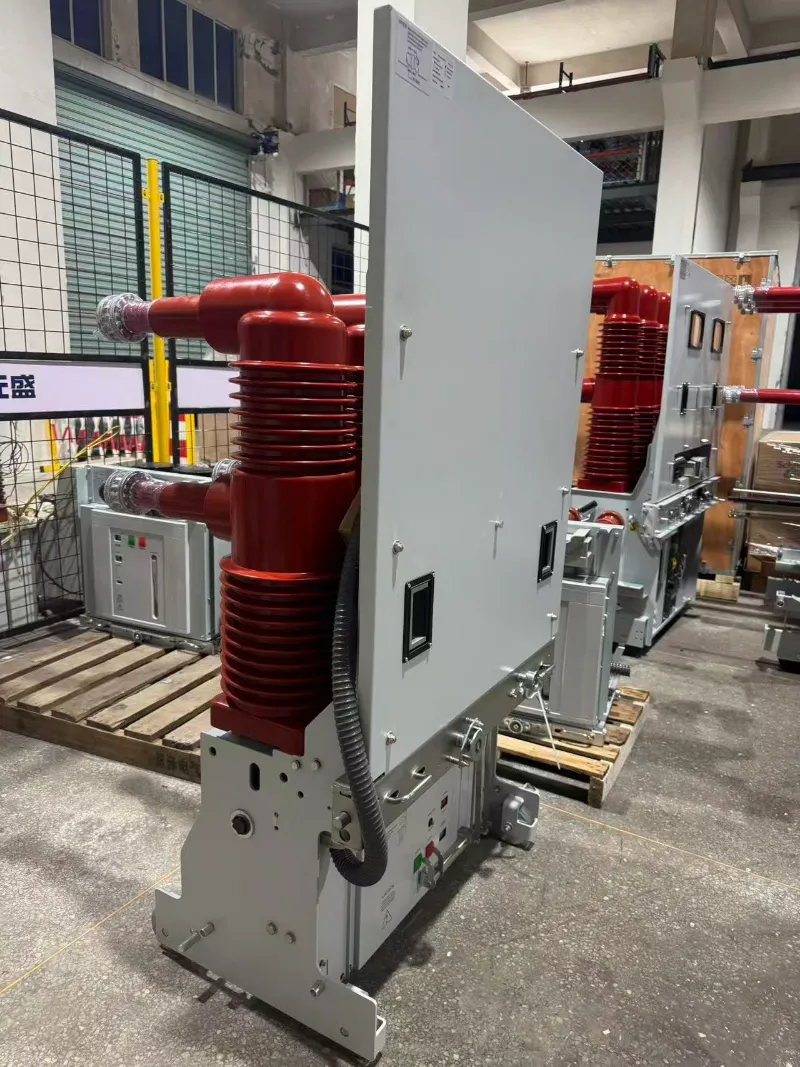

Kombinace pojistkových spínačů nebo jističů
Transformátorové vývody mohou používat kombinaci pojistek-spínač nebo jistič s ochrannými relé. Vhodné řešení závisí na charakteristikách transformátoru, očekávaném poruchovém proudu, požadavcích na selektivitu a filozofii ochrany sítě.
Izolátory, kryty a příslušenství pro monitorování
Izolační podpěry udržují požadované elektrické vzdálenosti a podporují živé součásti. Kryt chrání zařízení před okolními a mechanickými podmínkami specifikovanými pro produkt. Volitelné indikátory napětí, indikátory poruchových průchodů, pohony motorů a komunikační zařízení mohou zlepšit provozní viditelnost a dálkové ovládání, pokud jsou správně integrovány.
4. Jaké výhody nabízí vzduchová izolace?
Vzduchová izolace může nabídnout praktické výhody pro distribuční projekty, zvláště když se vlastník projektu chce vyhnout izolaci na bázi SF₆ v příslušných odděleních. Hodnota těchto výhod závisí na konstrukci zařízení a provozním prostředí.
- Žádné požadavky na SF₆ ve vzduchem izolovaných prostorech:Vhodná konstrukce zabraňuje manipulaci, monitorování úniků a úvahám o obnově na konci životnosti souvisejících s SF₆ v těchto oddílech.
- Viditelná a přístupná uspořádání, jsou-li navržena:Některé konstrukce usnadňují kontrolu součástí a spínací polohy pro vyškolený personál. Přístupnost musí být ověřena pro přesný model.
- Modulární konfigurace:Funkční jednotky mohou být uspořádány tak, aby splňovaly různé požadavky na vstup, výstup a transformátor-napáječ, pokud řada produktů podporuje požadované kombinace.
- Praktické plánování údržby:Bez SF₆ ve vzduchem izolovaných sekcích se provozovatelé vyhnou servisním úkonům souvisejícím s plynem v těchto sekcích, ačkoli elektrická a mechanická údržba zůstává zásadní.
- Podpora pro automatizaci distribuce:Volitelné ovladače motoru a monitorovací příslušenství mohou podporovat dálkové spínání a hlášení stavu.
Jaká jsou omezení?
Vzduchem izolované konstrukce mohou vyžadovat větší elektrické vzdálenosti a větší instalační prostor než některé alternativy s plynovou izolací. Vlhkost, kontaminace, kondenzace, nadmořská výška a podmínky krytu mohou také ovlivnit izolační výkon. Bezplynová konstrukce automaticky neznamená bezúdržbový provoz nebo vynikající výkon v každém prostředí.
Kupující by měli porovnávat kompletní konfiguraci zařízení, náklady na instalaci, požadavky na životní cyklus, podmínky prostředí a platné předpisy, spíše než vybírat RMU pouze na základě izolačního média.
5. Kde se používají vzduchem izolované RMU?
Vzduchem izolované kruhové hlavní jednotky mohou sloužit řadě distribučních aplikací středního napětí v závislosti na jejich jmenovitém napětí, ochranných opatřeních, konstrukci krytu a schválených podmínkách instalace.
Průmyslové závody
Továrny a zpracovatelské závody využívají k napájení transformátorů, výrobních prostor a jiných elektrických zátěží vysokonapěťová distribuční zařízení. RMU může podporovat izolaci podavačů a pomáhat týmům údržby spravovat síťové části bez zbytečného ovlivnění celého webu.
Obchodní a rezidenční development
Kancelářské komplexy, developerské projekty, maloobchodní nemovitosti a projekty se smíšeným využitím mohou využívat RMU na místních distribučních rozvodnách. Kompaktní funkční uspořádání může zjednodušit správu více transformátorových vývodů v rámci plánované elektrické infrastruktury.
Utility distribuční sítě
Distribuční operátoři mohou instalovat jednotky RMU v bodech připojení k síti pro řízení sekcí přívodu a podporu postupů obnovy. Vybraná jednotka musí splňovat specifické požadavky na ochranu, přepínání, instalaci a dokumentaci.
Projekty obnovitelné energie a infrastruktury
Solární instalace, infrastruktura a další energetické projekty mohou vyžadovat přepínání středního napětí mezi sběrnými okruhy, transformátory a distribuční sítí. RMU musí být zvolena podle skutečného podílu poruchy, spínací síly a návrhu připojení k síti.
U venkovních nebo pobřežních instalací by projektové týmy měly dodatečně posoudit ochranu krytu, odolnost proti korozi, teplotní rozsah, kontrolu kondenzace a utěsnění kabelových vstupů. Vhodnost jakéhokoli konkrétního modelu musí být potvrzena podle servisních podmínek deklarovaných výrobcem.
6. Jaké specifikace by měli kupující zkontrolovat?
Výběr vzduchem izolovaného RMU vyžaduje více než jen dodržení jmenovitého napětí. Nesprávné hodnocení nebo nevhodné uspořádání ochrany může způsobit bezpečnostní rizika, zpoždění při uvádění do provozu a nákladné změny zařízení. Kupující by měli poskytnout výrobci parametry sítě a požadavky na projekt předtím, než požádají o cenovou nabídku.
| Specifikace | Co ověřit | Proč na tom záleží |
|---|---|---|
| Jmenovité napětí | Kompatibilita se jmenovitým a maximálním provozním napětím systému. | Zajišťuje, že izolace a hodnocení zařízení vyhovují síti. |
| Jmenovitý proud | Jmenovité hodnoty proudu přípojnice, prstencového spínače a podavače. | Zabraňuje výběru zařízení nevhodného pro očekávanou zátěž. |
| Zkratový výkon | Jmenovitý krátkodobý výdržný proud, doba trvání a příslušné zapínací nebo vypínací povinnosti. | Přizpůsobí rozváděč vypočtené úrovni poruchy. |
| Funkční konfigurace | Počet cest, kruhových spínačů, transformátorových podavačů a rozšiřujících opatření. | Zarovná zařízení s jednořádkovým schématem. |
| Způsob ochrany | Kombinace pojistka-spínač nebo uspořádání jističe a relé. | Podporuje správné odstraňování závad a koordinaci. |
| Izolace a vůle | Návrh vzduchové izolace a požadované elektrické vůle. | Podporuje dielektrický výkon za specifikovaných podmínek. |
| Instalační prostředí | Vnitřní nebo venkovní použití, nadmořská výška, vlhkost, teplota a znečištění. | Snižuje environmentální a izolační rizika. |
| Ochrana krytu | Specifikované IP hodnocení a požadavky na přístup. | Definuje ochranu proti vniknutí za testovaných podmínek. |
| Bezpečnostní klasifikace | Požadovaná klasifikace vnitřního oblouku, přístupné strany, proud a trvání. | Řeší požadavky na ochranu personálu specifické pro daný projekt. |
| Automatizace | Ruční nebo motorický provoz, pomocné napájení, signály a komunikační protokol. | Zajišťuje kompatibilitu se vzdáleným monitorováním nebo SCADA. |
| Doklady o shodě | Použitelné normy, zprávy o typových zkouškách, záznamy o rutinních zkouškách a certifikáty. | Podporuje technické schválení a přijetí projektu. |
Seznamte se s platnými normami
IEC 62271-200 se vztahuje na střídavé kovové rozvaděče a řídicí sestavy pro jmenovitá napětí nad 1 kV a do 52 kV včetně, včetně příslušných vnitřních a venkovních aplikací. Příslušné vydání a změny by měly být potvrzeny podle specifikace projektu. V závislosti na konfiguraci zařízení mohou platit i další normy pro vypínače, jističe, kombinace vypínačů a pojistek a uzemňovací zařízení.
Referenční informace naleznete v oficiální publikaci IEC 62271-200. Shoda by měla být ověřena pro skutečně navrhovaný model a konfiguraci; obecné prohlášení, že produkt splňuje normu IEC, nenahrazuje příslušnou podpůrnou dokumentaci.
Otázky, které byste si měli položit před zadáním objednávky
- Odpovídá navrhovaná RMU schválenému jednolinkovému schématu a uspořádání kabelů?
- Jsou jmenovité proudové a zkratové schopnosti dostatečné pro studii systému?
- Které ochranné a uzemňovací funkce jsou standardně zahrnuty?
- Jsou pro příslušnou konfiguraci k dispozici doklady o typových zkouškách a záznamy o rutinních továrních zkouškách?
- Jsou potvrzeny rozměry, polohy kabelových vstupů, detaily základů a vzdálenosti pro údržbu?
- Jsou náhradní díly, provozní pokyny, podpora při uvádění do provozu a záruční podmínky jasně specifikovány?
7. Jaké požadavky na bezpečnost a instalaci jsou důležité?
Instalaci vysokonapěťového rozváděče musí provést kvalifikovaný personál podle schválených výkresů, místních elektrických předpisů, pokynů výrobce a bezpečnostních postupů specifických pro dané místo. Vzhledem k tomu, že zařízení může obsahovat nebezpečnou akumulovanou nebo indukovanou elektrickou energii, uvedení do provozu a údržba by nikdy neměly spoléhat pouze na polohy vizuálních spínačů.
Příprava místa
Před dodáním ověřte, že základy, kabelové příkopy, prostor pro ohýbání kabelů, přístupové cesty, požadavky na ventilaci a provozní vzdálenosti odpovídají schváleným výkresům. Oblast instalace by měla zůstat v rámci specifikovaných limitů prostředí a umožňovat bezpečný provoz a údržbu.
Zakončení a uzemnění kabelů
Používejte kompatibilní kabelové příslušenství a postupujte podle pokynů výrobce k ukončení. Ověřte přípravu vodiče, krouticí moment připojení, identifikaci fáze, stav izolace a uzemnění. Špatně nainstalované koncovky mohou vést k přehřátí, částečnému vybití, zhoršení izolace nebo elektrickému selhání.
Kontroly uvedení do provozu
Uvedení do provozu by se mělo řídit schváleným plánem zkoušek, který odráží návrh produktu a požadavky projektu. Typické kontroly zahrnují kontrolu mechanického provozu, blokování, kabeláže, průchodnosti uzemnění, nastavení ochran, řídicích obvodů a příslušných výsledků elektrických testů. Přesné testy a kritéria přijatelnosti musí definovat kvalifikovaní inženýři.
8. Jak mohou operátoři udržovat vzduchem izolovaný RMU?
Přestože vzduchem izolovaná jednotka RMU se vyhýbá servisu plynem SF₆ ve svých vzduchem izolovaných odděleních, stále vyžaduje program údržby vhodný pro její konstrukci, provoz, stáří a prostředí instalace. Preventivní údržba pomáhá identifikovat zhoršení dříve, než způsobí výpadek nebo bezpečnostní incident.
Doporučené oblasti kontroly
- Stav krytu:Zkontrolujte korozi, fyzické poškození, pronikání vody, zablokované větrání a poškozená těsnění.
- Stav izolace:Během schválených kontrol hledejte kontaminaci, vlhkost, stopy, praskliny nebo jiné známky poškození.
- Spínací mechanismy:Zkontrolujte provozní mechanismy, indikátory polohy, blokování a mechanický stav podle postupů výrobce.
- Připojení a kabely:Pomocí schválených metod zkontrolujte dostupné koncovky a spoje, zda nevykazují známky přehřátí, uvolnění nebo poškození izolace.
- Ochrana a ovládání:Ověřte nastavení relé, pomocné napájení, alarmy, pohony motoru a komunikační funkce, jsou-li instalovány.
- Evidence:Dokumentujte kontroly, výsledky testů, závady, spínací operace a nápravná opatření.
Jak často by měl být RMU kontrolován?
Neexistuje jediný interval kontroly vhodný pro každou instalaci. Dodržujte plán údržby výrobce, platné předpisy, požadavky na služby a hodnocení rizik na místě. Zařízení v prašném, vlhkém, korozivním nebo silně zatíženém prostředí může vyžadovat častější kontroly stavu.
Neotevírejte utěsněné nebo omezené prostory, nenastavujte součásti pod napětím ani neprovádějte rušivé práce bez předepsaného povolení, izolace a zkušebních postupů. Pokud dojde k abnormálnímu zahřívání, hluku výboje, zápachu spáleniny, neočekávaným alarmům nebo mechanickému odporu, řekněte problém neprodleně kvalifikovanému personálu údržby.
9. Jakým běžným problémům by měly projektové týmy předcházet?
Mnoho problémů projektu rozváděče začíná ještě před uvedením do provozu. Jasné specifikace, kompletní dokumentace a koordinace mezi dodavatelem zařízení, elektrokonstruktérem, instalačním technikem a koncovým uživatelem mohou zkrátit zpoždění, kterým se lze vyhnout.
| Běžný problém | Potenciální následek | Preventivní opatření |
|---|---|---|
| Nesprávné hodnocení závady | Zařízení nemusí vydržet skutečnou poruchu sítě. | Před schválením potvrďte výsledky chybové studie a hodnocení zařízení. |
| Špatná konfigurace podavače | Chybějící spínací nebo ochranné funkce a nákladné přepracování. | Prohlédněte si jednořádkový diagram a plán funkčních jednotek. |
| Nekompatibilní kabelové příslušenství | Potíže s instalací nebo nespolehlivé zakončení kabelů. | Potvrďte specifikace kabelu a schválené ukončovací sady. |
| Nevhodné podmínky na místě | Kondenzace, koroze, problémy s izolací nebo omezení přístupu. | Zkontrolujte provozní podmínky, konstrukci skříně a instalační vzdálenosti. |
| Neúplná zkušební dokumentace | Zpožděná kontrola, převzetí nebo uvedení do provozu. | Během nákupu se dohodněte na požadovaných záznamech o zkouškách a certifikátech. |
| Nejasná odpovědnost za údržbu | Zmeškané prohlídky a pomalejší reakce na závady. | Definujte provozní postupy, školení, náhradní díly a servisní podporu. |
Pro nákupní týmy je nejúčinnějším přístupem definování technických požadavků před porovnáním nabídek. Nízká počáteční cena nemusí představovat nejlepší celkovou hodnotu, pokud navrhovaná konfigurace vyžaduje další inženýring, instalační změny nebo nepodporované příslušenství.
10. Často kladené otázky
Jaký je hlavní účel vzduchem izolované kruhové hlavní jednotky RMU?
Jeho hlavním účelem je správa spínacích, izolačních a distribučních připojení v síti vysokého napětí. V závislosti na konfiguraci poskytuje také ochranu transformátoru-vývodu a podporuje izolaci vadných kabelových částí.
Co znamená vzduchová izolace v RMU?
To znamená, že atmosférický vzduch slouží jako izolační médium kolem příslušných komponentů pod napětím. Přesné uspořádání izolace závisí na konstrukci výrobku a termín sám o sobě nedefinuje technologii spínání nebo přerušování oblouku.
Neobsahuje vzduchem izolovaný RMU SF₆?
Vzduchem izolovaný design může zabránit SF₆ v příslušných izolačních oddílech. Kupující by měli zkontrolovat technickou dokumentaci výrobce, aby potvrdili, zda kompletní navrhovaná sestava obsahuje SF₆ nebo jiné izolační plyny.
Jaký je rozdíl mezi RMU a transformátorem?
RMU řídí a chrání elektrická připojení v distribuční síti, zatímco transformátor mění napětí z jedné úrovně na druhou. Mohou být instalovány společně v distribuční rozvodně, ale plní různé funkce.
Může vzduchem izolovaná jednotka RMU automaticky obnovit napájení po poruše?
Ne nutně. Základní jednotky mohou vyžadovat autorizované ruční přepínání. Automatická izolace nebo obnova poruch vyžaduje vhodnou ochranu, motorizované spínání, řídicí logiku, komunikaci a schválené schéma automatizace sítě.
Jaká technická hodnocení jsou nejdůležitější při nákupu RMU?
Klíčové parametry zahrnují jmenovité napětí, jmenovitý proud, odolnost proti zkratu a vypínací schopnost, spínací povinnosti, uspořádání ochrany, izolační výkon, podmínky prostředí, jmenovité krytí a jakoukoli požadovanou klasifikaci vnitřního oblouku.
Vyžaduje vzduchem izolovaná RMU údržbu?
Ano. Operátoři by se měli řídit plánem údržby výrobce a podle potřeby zkontrolovat kryt, izolaci, spínací mechanismy, zakončení kabelů, uzemňovací systém, ochranná zařízení a volitelné ovládací zařízení.
Která norma je relevantní pro vysokonapěťové kovové uzavřené RMU?
IEC 62271-200 je klíčová norma pro použitelné kovové střídavé rozváděče s jmenovitým napětím nad 1 kV a do 52 kV. Pro jednotlivá spínací a ochranná zařízení mohou platit jiné normy. Projektový tým by měl ověřit požadované edice a testovací dokumentaci skutečného produktu.
Jak mohou kupující hodnotit výrobce RMU?
Prohlédněte si technickou dokumentaci výrobce, možnosti konfigurace produktu, příslušné důkazy o typových zkouškách, rutinní postupy továrních zkoušek, kontroly kvality, pokyny k instalaci, dostupnost náhradních dílů, záruční podmínky a schopnost splnit požadavky specifické pro daný projekt.
Vyberte si pro svůj projekt tu správnou vzduchem izolovanou jednotku RMU
Spolehlivý rozvod středního napětí začíná správnou konfigurací zařízení, přesnými technickými specifikacemi a jasným pochopením podmínek na místě. Ať už plánujete průmyslový rozvodný systém elektrické energie, komerční výstavbu nebo projekt inženýrské sítě, pečlivý výběr zařízení může podpořit bezpečnější provoz a spolehlivější plánování údržby.
Zhejiang Usune Electric Co., Ltd.může být zahrnuto do hodnocení vašeho dodavatele při nákupu elektrického rozvodného zařízení. Sdílejte své projektové napětí, jmenovitý proud, požadavky na zkrat, konfiguraci funkční jednotky, prostředí instalace a příslušné normy, abyste pomohli vytvořit vhodný technický rozsah.
Potřebujete pomoc s definováním požadavků na rozváděč středního napětí?Kontaktujte násChcete-li projednat specifikace vašeho projektu, vyžádejte si příslušnou dokumentaci k produktu a prozkoumejte vhodné řešení pro vaši aplikaci distribuce energie.
Technická poznámka: Konfigurace a hodnocení produktu se liší podle modelu. Před nákupem, instalací nebo uvedením do provozu ověřte všechny specifikace, příslušné normy, zkušební dokumentaci a provozní postupy s výrobcem a odpovědným projektantem.
