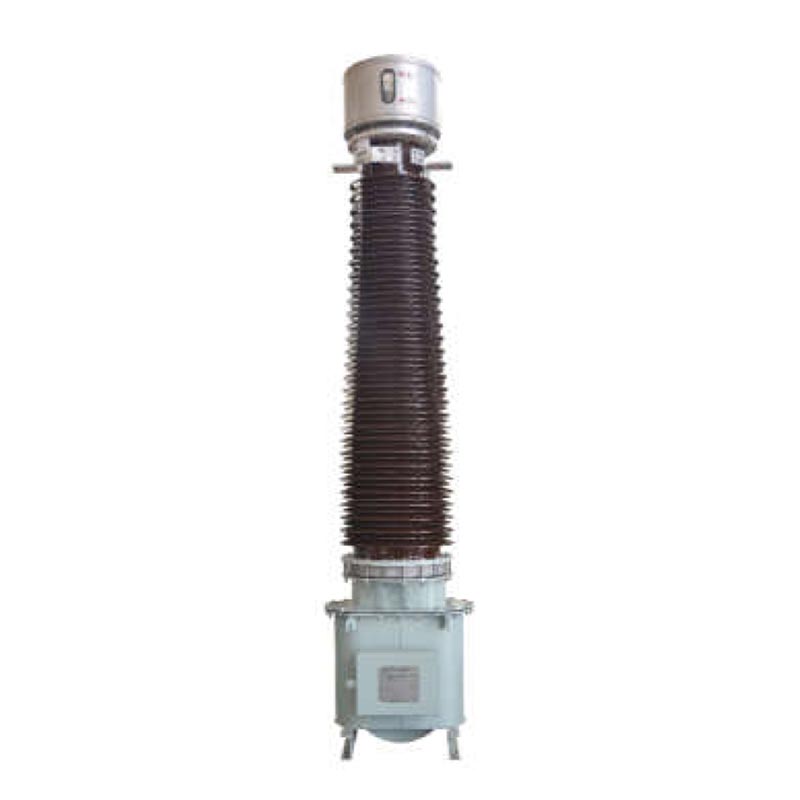

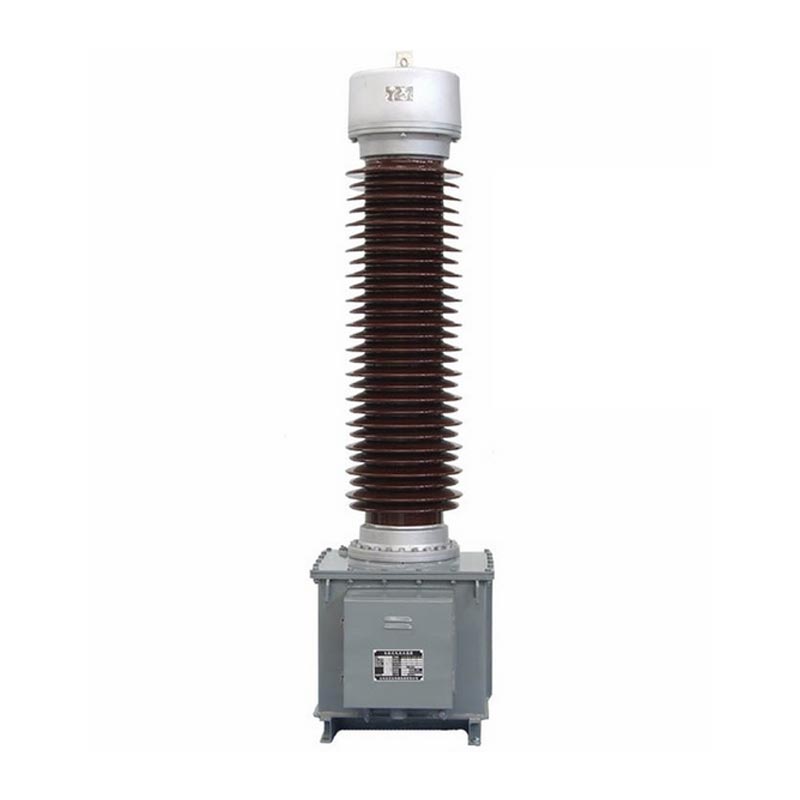

Transformátor venkovního proudu

Kapacitní venkovní proudový transformátor LB6-110kV je základní vysokonapěťové podpůrné zařízení od Zhejiang Yousen Elektrický. Speciálně navržený pro složité venkovní provozní podmínky, obsahuje plně utěsněný olejový papír izolační olejová konstrukce, jmenovité provozní napětí 110 kV, maximální provozní napětí 126 kV a je kompatibilní s 50Hz/60Hz střídavými napájecími sítěmi, splňující provozní požadavky neefektivně uzemněného neutrálního bodu systémy.

Tento produkt integruje měřicí a ochranné funkce, vybavený měřicími vinutími třídy 0,2 a 0,5 třídy a 5P/10P ochranné vinutí. Podporuje duální transformační poměry pro přepínání sériového a paralelního připojení, s primárním proudovým pokrytím 2×50A–2×1000A a sekundárním výstupem 1A/5A. Využití precizní výroby procesy v renomované továrně se produkt může pochlubit vynikající přizpůsobivostí životnímu prostředí: standardní model je vhodné pro nadmořské výšky pod 1000 m, zatímco vysokohorský model GYW může stabilně pracovat ve výšce 4000 m. Je to široce používá se v městských a venkovských rozvodnách, v průmyslových a důlních zdrojích energie a v nových scénářích výroby energie.

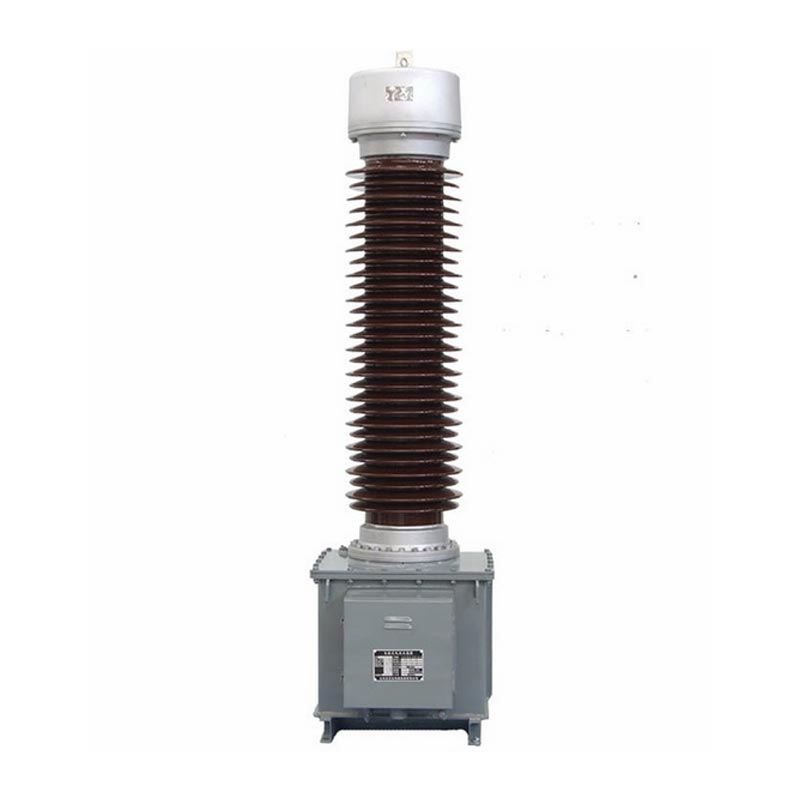

LB6-110kV Kapacitní transformátor proudu

Vysvětlení modelu a podmínky použití

1. Vysvětlení parametrů modelu

Kompletní modelové číslo pro transformátor venkovního proudu je LB6-110kV P/P/P/0,5ab/c, rozdělené na tři jádra definice:
- Základní model: L označuje proudový transformátor, B označuje úroveň ochrany, 6 označuje sériové číslo provedení, 110 označuje úroveň jmenovitého napětí a W2 představuje sekundární konfiguraci proti znečištění.
- Přesná kombinace: Vestavěné čtyři sady sekundárních vinutí, včetně jednoho měřicího vinutí třídy 0,5 a tři ochranná vinutí třídy P, podporující různé přesné kombinace pro přizpůsobení různým měřením a požadavky na přesnost ochrany.
- Proudový poměr: Označeno 2*a/c, podporuje přepínání duálního poměru. Poměr je klimatizace, když je horní konzervátor oleje externí konektor je zapojen do série a 2*a/c při paralelním zapojení. Zapojení na místě umožňuje snadné přepínání.

2. Standardní provozní podmínky

- Okolní teplota: Maximum +40℃, Minimum -25℃, Denní průměrné maximum +30℃; Ultra-nízké teplotní podmínky mohou být přizpůsobeny a vyjednány.
- Nadmořská výška instalace: Standardní typ ≤1000 m; LB6-110 GYW typ vysoké nadmořské výšky ≤4000m.

Strukturální vlastnosti produktu

1.Struktura vinutí a izolace

Primární vinutí má strukturu ve tvaru U. Specifikace 2×400A a nižší používají papírem izolovanou plochou měď drát, zatímco specifikace 2×500A–2×1000A používají dvoulaločné polokruhové hliníkové trubky. Jádro využívá a kapacitní proces izolace olej-papír, s vysokonapěťovým kabelovým papírem obalujícím hlavní izolaci. Více vrstev Stínění kondenzátoru vytváří jednotné elektrické pole, přičemž vnitřní vrstva je připojena k vysokému napětí a vnější vrstva uzemněná, což výrazně zlepšuje bezpečnost izolace. Primární vinutí je rozděleno na dvě sekce s čtyři svorky, připojení k horní olejové nádrži pro snadné přepínání poměru.

2. Zapečetěný návrh ochrany

Nahoře je instalován kovový expandér, který automaticky kompenzuje změny v objemu izolačního oleje způsobené kolísání teplot, izoluje vzduch a zabraňuje stárnutí oleje vlivem vlhkosti, čímž se prodlužuje životnost zařízení. Expandér má vestavěné okno pro sledování hladiny oleje pro sledování hladiny oleje v reálném čase. Vše sekundární svorky a svorky primárního stínění jsou centrálně připojeny k rozvodné skříni olejové nádrže, zajišťující standardizované vedení a silné schopnosti proti rušení.

3. Struktura bezpečné instalace

Olejová nádrž je svařena z vysoce kvalitních ocelových plátů, s předvrtanými zvedacími otvory ve spodní části pro stabilitu celkové zvednutí. Spojovací skříňka a olejová nádrž jsou vybaveny vyhrazenými uzemňovacími šrouby pro zajištění spolehlivosti uzemnění sekundárního vinutí a celé jednotky. Produkt má design se sníženou polaritou; když primární proud P1 vstupuje a P2 vystupuje, sekundární proud je vyveden přes S1/S2/S3, v souladu s průmyslovým standardním zapojením logiku a usnadnění uvedení do provozu na místě.

Základní technické parametry

1. Základní elektrické parametry

- Jmenovité provozní napětí: 110 kV; Maximální provozní napětí: 126kV
- Jmenovitá frekvence: 50/60Hz; Polarita: Subtraktivní polarita
- Jmenovitý primární proud: 2×50A～2×1000A (k dispozici více specifikací)
- Jmenovitý sekundární proud: 1A, 5A
- Sekundární výstupní kapacita: 15VA～50VA (adaptivní poměr transformátoru)

2. Normy chyb přesnosti

- Třída měření (0,2/0,5): proudová chyba ±0,2%～±1,5%, fázový rozdíl 10′～90′, splňující vysoce přesnou energii požadavky na měření.
- Třída ochrany (5P/10P): proudová chyba třídy 5P ≤±1%, složená chyba ≤5%; složená chyba třídy 10P ≤ 10 %, spolehlivý ochranný provoz v případě poruchy systému.

3. Odolné napětí a parametry izolace

- Odolné napětí výkonové frekvence: 185 kV/1 min pro primární a sekundární obvody a zem; 3kV/1min pro sekundární obvody a zem; 5kV/1min pro primární stínění proti zemi. Suchá zkouška vnější izolace: 230 kV; mokré test: 185kV.
- Odolné napětí blesku: Vnitřní izolace 450 kV; GYW2 výškový typ proti znečištění až 560 kV.
- Povrchová vzdálenost: Standardní typ ≥16 mm/kV; typ proti znečištění do ≥31 mm/kV, vhodný pro drsná prostředí jako jsou pobřežní oblasti, průmyslové znečištění a vysoké nadmořské výšky.

4. Parametry stability zkratu

Zařízení vykazuje vynikající tepelnou a dynamickou stabilitu. Pro specifikace 300-600A, krátkodobý proud tepelné stability může dosáhnout 31,5-45 kA a proud dynamické stability může dosáhnout 80-115 kA, schopné odolat okamžitým rázům zkratového proudu a zabránit poškození zařízení.

Případ aplikace v reálném světě

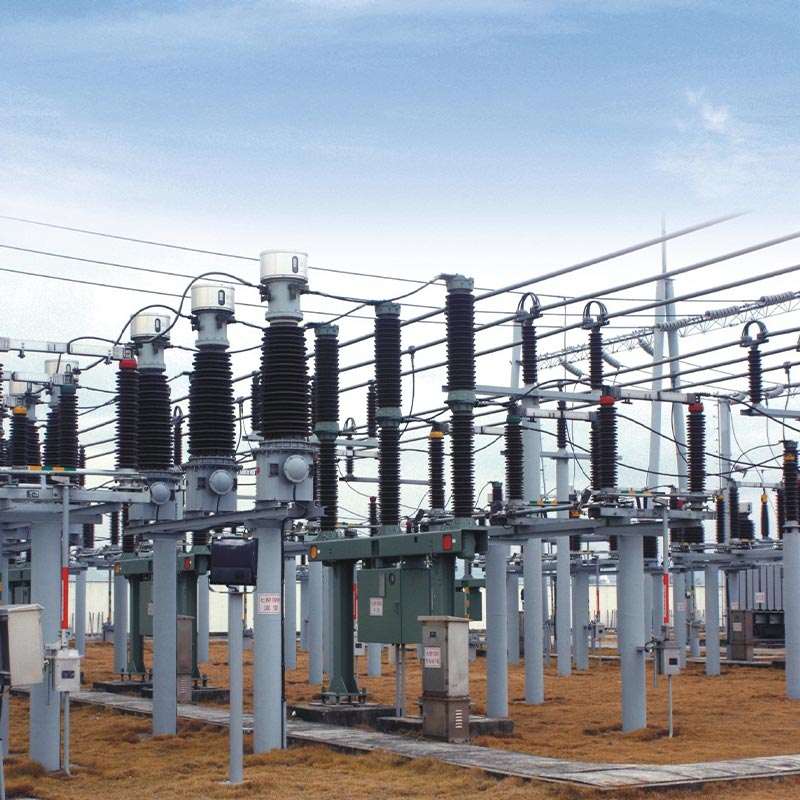

Transformátor venkovního proudu Usune LB6-110kV byl úspěšně aplikován na modernizaci rozvodny elektrické sítě 110kV projekt ve východní Číně, výměna zastaralého vybavení a řešení problémů, jako je nízká přesnost, špatné počasí odolnost a častá údržba.

Projekt se nachází v příměstském průmyslovém parku, v oblasti s celoroční vlhkostí a mírnou vlhkostí průmyslové znečištění, zásobování energií více výrobních společností. Projekt vybral LB6-110kV GYW výškový model proti znečištění (kombinace přesnosti 2×300/5A, 5P30/5P30/0,5S/0,2S). Po více než dvou letech stabilního provozu, vysoce přesné vinutí 0,2S/0,5S zajišťují přesné dávkování pro průmyslové uživatele, zatímco vícenásobná ochranná vinutí umožňují rychlou reakci na kolísání sítě a drobné zkratové poruchy nula falešných vypnutí a nula selhání vypnutí. Plně utěsněná struktura účinně odolává vlhkosti a nečistotám koroze, bez úniku oleje nebo problémů se stárnutím izolace, což snižuje následné pracovní zatížení údržby o více než 60 %, plně ověřující stabilitu a spolehlivost produktu v náročných provozních podmínkách.

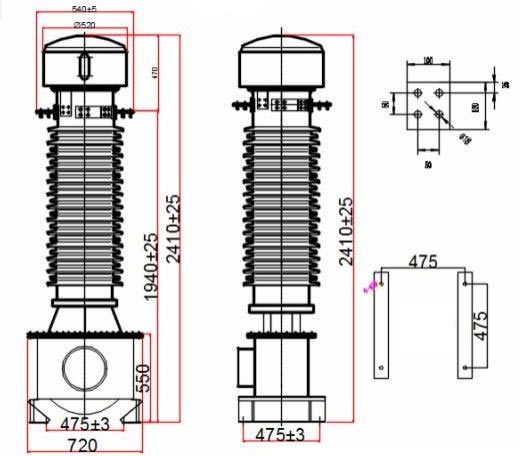

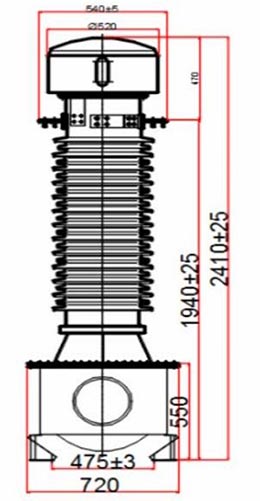

LB 6 - 110 kV vzhled a instalační rozměry

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Jak přepínat mezi dvěma poměry proudu na místě?

Není nutná žádná demontáž zařízení. Pouze konfigurace zapojení externích konektorů na horním oleji konzervátor potřebuje úpravu. Sériové zapojení primárních vinutí je základní poměr a/c; paralelní připojení výsledkem je dvojnásobný poměr primárního proudu 2*a/c. Zařízení se standardně dodává paralelně; prostě následuj schéma zapojení pro rychlé spínání bez ovlivnění izolace nebo životnosti zařízení.

Q2: Které scénáře jsou vhodné pro různé modely izolace a proti znečištění?

Standardní typ (≥16 mm/kV) je vhodný pro rovinaté oblasti s dobrým prostředím pod 1000 m; W anti-pollution type (≥20 mm/kV) je vhodný pro městské a obecné scénáře průmyslového znečištění; Výškový typ proti znečištění GYW (≥25 mm/kV) je vhodný pro oblasti s vysokou nadmořskou výškou pod 4000 m; Vylepšený typ GYW2 (≥31 mm/kV) je navržen pro extrémní podmínky, jako je pobřežní solná mlha, těžké průmyslové znečištění a ultra vysoké nadmořské výšky, které nabízejí silnější izolační vlastnosti proti stárnutí.

Otázka 3: Jaké jsou hlavní aspekty údržby transformátoru venkovního proudu?

Za prvé, sekundární provoz s otevřeným okruhem je přísně zakázán, aby se předešlo riziku indukce vysokého napětí. Za druhé, utěsněná konstrukce nesmí být svévolně rozebírána; za normálních podmínek je možný bezúdržbový provoz podmínky. Za třetí, dielektrické ztráty a izolační odpor by měly být testovány ročně a údaje musí být v zásadě v souladu s továrními hodnotami. Za čtvrté, hladiny oleje by měly být kontrolovány sezónně a kvalifikovány transformátorový olej by měl být přidán okamžitě, když je hladina oleje nízká.

Výhody produktu a shrnutí

Transformátor venkovního proudu 110kV/126kV řady Usune LB6 se svým standardizovaným designem, stabilním výkonem a silná přizpůsobivost prostředí, řeší bolestivé body tradičního vybavení, jako je náchylnost k vlhkost, snadné stárnutí oleje a slabé schopnosti proti znečištění. Flexibilní kombinace poměru a přesnosti mohou splnit diferencované potřeby měření elektrické sítě, ochrany relé a monitorování průmyslové spotřeby. Jako vysoce kvalitní vysokonapěťové zařízení vyrobené v renomované čínské továrně poskytuje vysoce spolehlivé, nákladově efektivní a nízkoúdržbová řešení pro globální energetické projekty, díky čemuž je důvěryhodným dodavatelem pro energetické společnosti inženýrské dodavatele.
