1600KVA olejový rozvodný transformátor

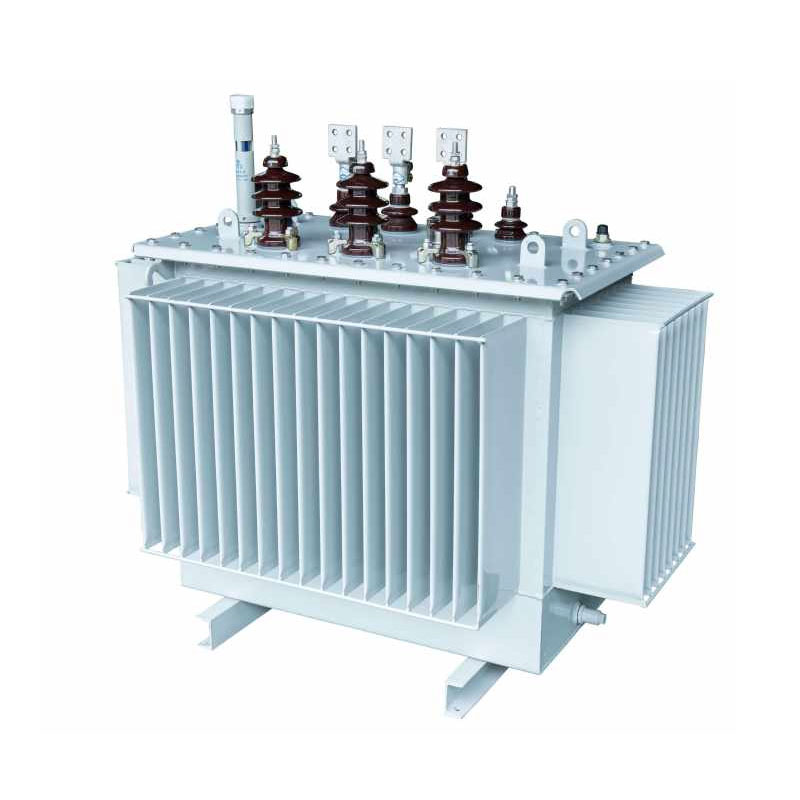

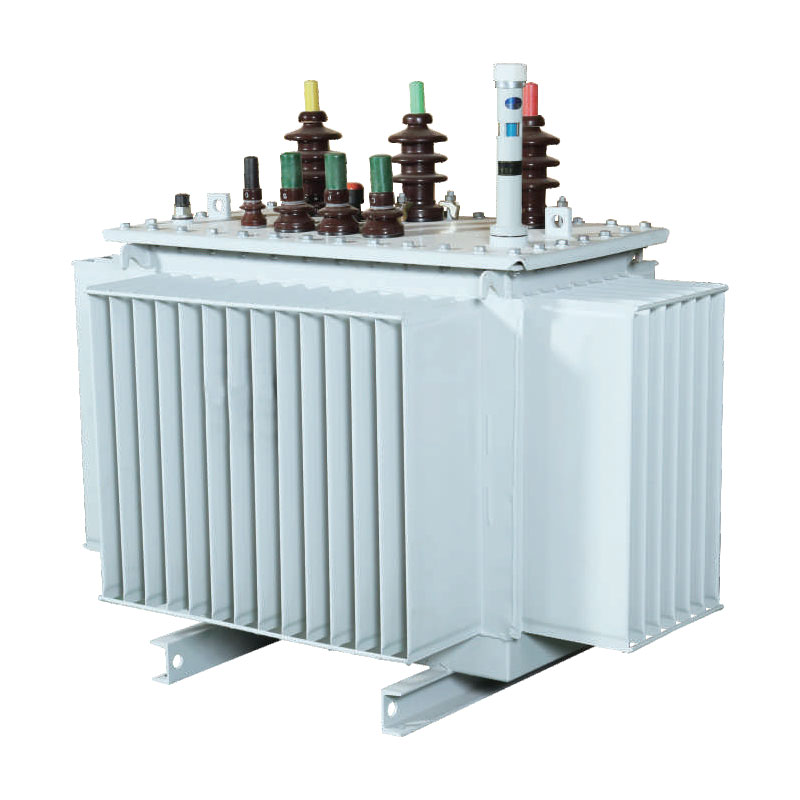

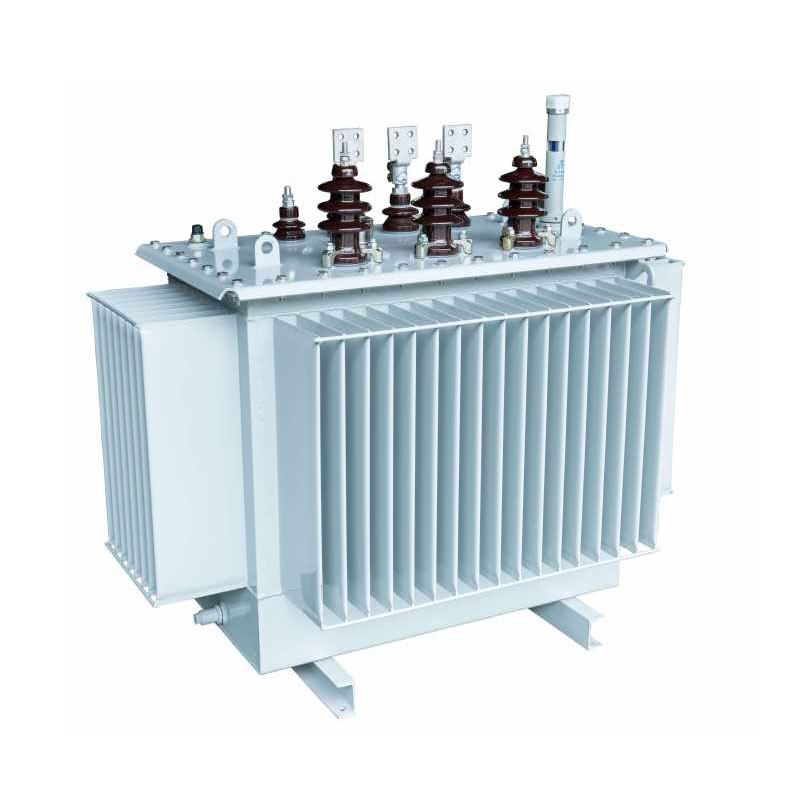

Distribuční transformátor Usune 1600 kVA ponořený do oleje je optimalizován tak, aby řešil běžné problémy vyskytující se v tradičních transformátory, jako jsou vysoké ztráty, nadměrný hluk, třífázová nevyváženost a špatná přizpůsobivost prostředí. Jádro využívá 3D rozložení rány tvořící rovnostranný trojúhelník; magnetický obvod je bez mezer, se třemi stejně dlouhými magnetické dráhy, které jsou minimalizovány na vzdálenost. Průřez jádrového sloupu se výrazně blíží kruhovému tvaru zvýšení účinnosti magnetické permeability, zásadní snížení ztrát naprázdno a provozního hluku, dosažení přesnosti třífázové vyvážení a zmírnění harmonického rušení.

Produkt je vhodný pro aplikace s napětím 10 kV, 20 kV a 36 kV, je precizně vyráběn ve standardizovaných zařízeních a prochází přísným, komplexním testováním. Vyznačuje se stabilním výkonem, silnou odolností proti přetížení a vysokou provozní bezpečnost, díky čemuž je ideální volbou pro integraci s prefabrikovanými nebo modulárními rozvodnami a preferovanou řešení pro modernizaci moderních inteligentních sítí.

Základní strukturální vlastnosti

1. Základní systém

Jádro využívá vysoce permeabilní, nízkoztrátově orientované křemíkové ocelové plechy, zpracované za použití importovaných západních Německé zařízení pro příčné řezání Georg a 45° technika bezešvého spojování. Plechy z křemíkové oceli jsou tvarovány do vícestupňové struktury kruhového průřezu, která zcela eliminuje vzduchové mezery v magnetickém okruhu a zmenšuje ztráty svodovým tokem, čímž se účinně snižuje provozní hluk a spotřeba energie naprázdno. Celkové jádro konstrukce je kompaktní a stabilní s vysokou odolností proti magnetickému nasycení, což zajišťuje dlouhodobé hladké vybavení operace.

2. Struktura vinutí

Distribuční transformátor ponořený v oleji o výkonu 1600 kVA využívá odlišný design vinutí: vysokonapěťové vinutí má válcovou strukturu, zatímco nízkonapěťové vinutí podporuje válcový i fóliový typ konfigurace. Tato konstrukce výrazně zvyšuje odolnost zařízení proti zkratu a blesku údery, zabraňující deformaci cívky nebo poškození způsobenému proudovými rázy. Soustředné uspořádání vysokých a nízkonapěťové cívky optimalizují distribuci magnetického obvodu a zajišťují rovnoměrnější přenos energie a komplexní zlepšení celkové provozní efektivity.

3. Konstrukce nádrže

Nádrž je vyrobena z vysoce přesné oceli válcované za studena na speciální lince na výrobu vlnitých nádrží. Jeho povrch je opatřen antikorozním nátěrem petrochemické kvality, který nabízí dlouhodobou odolnost vůči oleji a chemická eroze, díky čemuž je vhodný pro různá drsná průmyslová prostředí. Vlnitá struktura slouží a dvojí účel: usnadňuje efektivní odvod tepla pro stabilizaci nárůstu teploty během provozu při plném zatížení a zároveň se přizpůsobuje tepelné roztažnosti a smršťování transformátorového oleje. Plně utěsněná konstrukce izoluje jednotku od vzduchu, zpomaluje stárnutí izolačního oleje a výrazně prodlužuje životnost zařízení životnost.

4. Izolační struktura

Jednotka využívá izolační systém třídy A, vyznačující se vysokou dielektrickou pevností a vynikající odolnost vůči vysokým teplotám. S vysokonapěťovými a nízkonapěťovými cívkami uspořádanými soustředně, mezera mezi cívkami využívá kompozitní strukturu – kombinující opláštění papírových trubek s malými mezerami oleje – k optimalizaci vnitřku rozložení izolace a odstranění izolačních "mrtvých zón." To účinně zvyšuje odolnost vůči napětí a stabilita izolace, předcházení dielektrickému průrazu a poruchám vybíjení, čímž je zajištěna bezpečnost a spolehlivost dlouhodobý provoz.

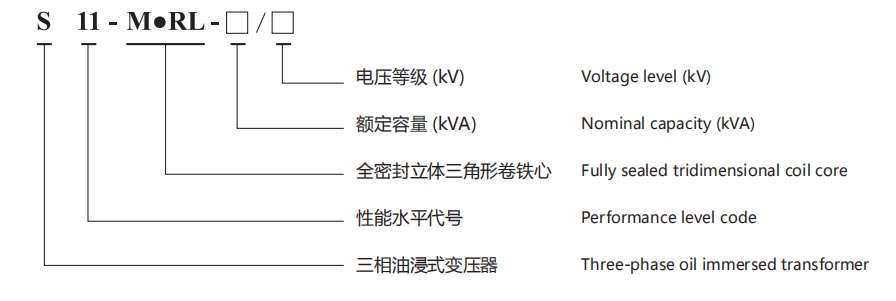

Typ produktu

Ekonomické přínosy a úspora energie/snížení emisí

Distribuční transformátor Usune 1600 kVA v olejové lázni nabízí vynikající energeticky úsporný výkon, který uživatelům výrazně snižuje roční náklady na elektřinu a emise uhlíku. Následující základní vzorce umožňují přesnou kvantifikaci provozní hodnoty zařízení:
1. Vzorec pro roční náklady na elektřinu: Roční náklady (CNY/rok) = [ztráta naprázdno (kW) + ztráta zatížení (kW) × (faktor průměrného zatížení)²] × 365 dní × 24 hodin × Cena elektřiny
2. Vzorec emisí uhlíku: Roční emise CO₂ = [ztráta naprázdno (kW) + ztráta při zatížení (kW) × (faktor průměrného zatížení)²] × 365 dní × 24 hodin × faktor emisí uhlíku (kg-CO₂/kWh)
Ve srovnání s tradičními transformátory stejných specifikací se tento produkt vyznačuje nižšími ztrátami naprázdno a zatížením. V typických průmyslových provozních podmínkách s 60% průměrným faktorem zatížení dosahuje tato jednotka značných úspor elektrické energie, přímo snižuje firemní náklady na energii a snižuje emise uhlíku. Je v souladu s požadavky politiky „Dual Carbon“ a vytváří pro uživatele ekonomickou i environmentální hodnotu.

Technické parametry

Třífázový olejový rozvodný transformátor řady 10kV S11

Poznámka: U transformátorů s jmenovitým výkonem 500 kVA a nižším je ztráta zatížení nad rampou v tabulce použitelné na Dyn11 skupina připojení a ztráta zátěže pod rampou platí pro skupinu připojení Yyn0.

Třífázový olověný distribuční transformátor řady 10kV S13

Třífázový olejový rozvodný transformátor řady 10kV S14

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případ aplikace Real-World

Jako profesionální a spolehlivý dodavatel energetických zařízení byl Usuneův 1600kVA 10kV olejový distribuční transformátor úspěšně nasazen v projektu renovace městské a venkovské sítě ve městě Donghai, Lufeng, Guangdong. Instalace efektivně vyřešil místní problémy týkající se nedostatečné kapacity napájení a nestabilního napájení.

Tradiční distribuční zařízení oblasti před modernizací postrádalo dostatečnou kapacitu; během vrcholného léta byly běžné problémy, jako jsou poklesy napětí a výpadky způsobené přetížením, které vážně ovlivnily elektřinu v domácnostech využití a provoz malých podniků a mikropodniků. V roce 2026 zahájil místní úřad pro dodávky energie modernizaci sítě projekt. Po vícerozměrném srovnání výkonu produktu, možností úspory energie a provozu stability, vybrali vysoce účinný distribuční transformátor ponořený do oleje Usune.

Projekt využíval model instalace prefabrikované rozvodny. Jakmile je zařízení uvedeno do provozu, vyznačuje se nízké ztráty, nízká hlučnost a vynikající třífázové vyvážení – účinně eliminovaly úzká místa v oblasti napájení v regionu. Jednotka pracuje stabilně v letních podmínkách s vysokou teplotou a vysokým zatížením bez abnormálního hluku nebo harmonických rušení. Naměřená data ukazují, že ztráty zařízení jsou mnohem nižší než u standardních transformátorů splňujících požadavky národní benchmarky; roční náklady na elektřinu ze sítě klesly o více než 18 %, doprovázené snížením emisí uhlíku. Toto stabilní napájení zajišťuje obyvatelům spolehlivou elektřinu a nepřetržitou výrobu pro místní zpracování podniků, čímž se projekt ustanovil jako měřítko pro renovace energeticky úsporné sítě ve východním Guangdongu.

FAQ

Q1: Pro jaké scénáře je Usune 1600kVA olejový rozvodný transformátor vhodný?

Produktová řada pokrývá napěťové úrovně 10 kV, 20 kV a 36 kV a nabízí výjimečnou přizpůsobivost. Je to především používá se pro modernizaci městské a venkovské sítě, distribuci energie pro průmyslové a těžařské podniky a pro nasazení v drsná průmyslová prostředí, jako jsou chemické a potravinářské závody. Je kompatibilní s prefabrikáty skříní a kombinovaných rozvoden a splňuje vysoké požadavky na napájení scénářů, jako je tunelové inženýrství projekty a velké komerční komplexy.

Q2: Jaké jsou hlavní výhody tohoto transformátoru ve srovnání s tradičními produkty?

Ve srovnání s tradičními transformátory stejné kapacity nabízí tento produkt čtyři klíčové výhody: za prvé, 3D konstrukce vinutého jádra s magnetickým obvodem bez mezer vede k nižším ztrátám a snížení hluku; za druhé, optimalizované struktura cívky a izolace poskytují vynikající odolnost proti zkratu a zvýšenou provozní bezpečnost; za třetí, průmyslová vlnitá olejová nádrž odolná proti korozi je vhodná pro náročné provozní podmínky a zajišťuje a delší životnost; a za čtvrté, přesné třífázové vyvážení potlačuje harmonické třetího řádu a zajišťuje více stabilní kvalita napájení.

Q3: Jaká je životnost a náklady na dlouhodobou údržbu distribučního transformátoru ponořeného do oleje 1600 kVA?

Zařízení se vyznačuje plně utěsněnou konstrukcí olejové nádrže, která izoluje jednotku od vzduchu, a tím zpomaluje stárnutí izolačního oleje a umožňuje životnost více než 20 let. S vyzrálým, spolehlivým designem a extrémně nízká poruchovost, jednotka nevyžaduje častou údržbu – pouze pravidelné kontroly hladiny oleje a provozu hluk je potřeba. Ve srovnání s tradičními transformátory výrazně snižuje náklady na práci a materiál s tím spojené s provozem a údržbou a nabízí vynikající nákladovou efektivitu po celou dobu životnosti.
