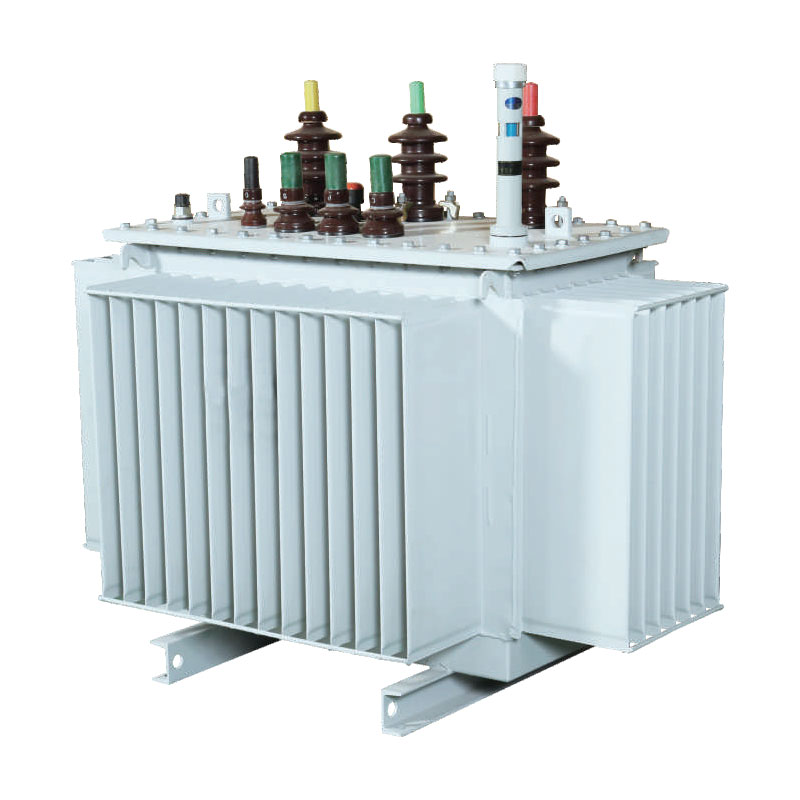

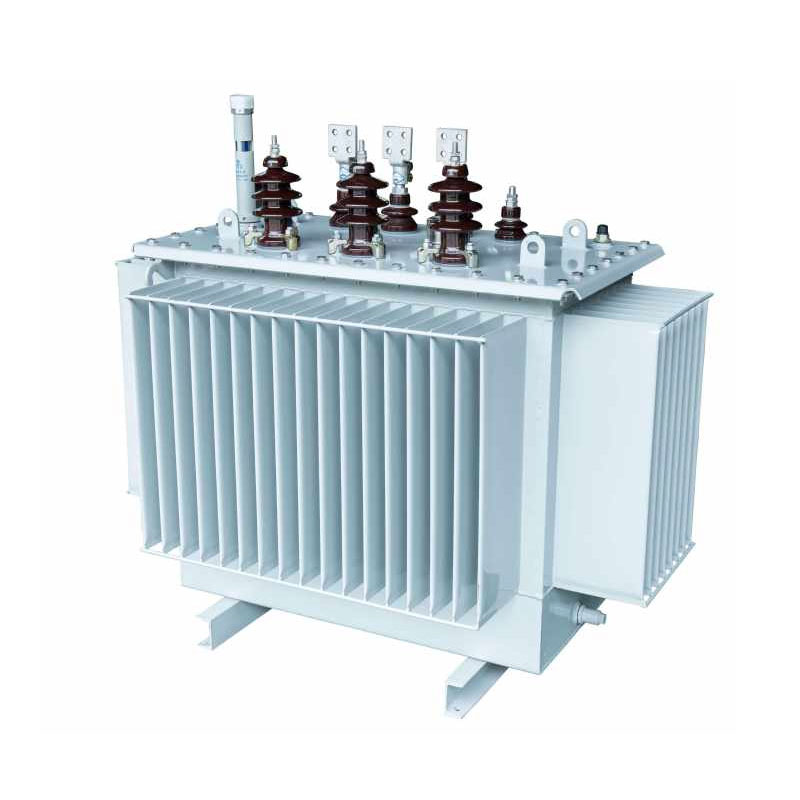

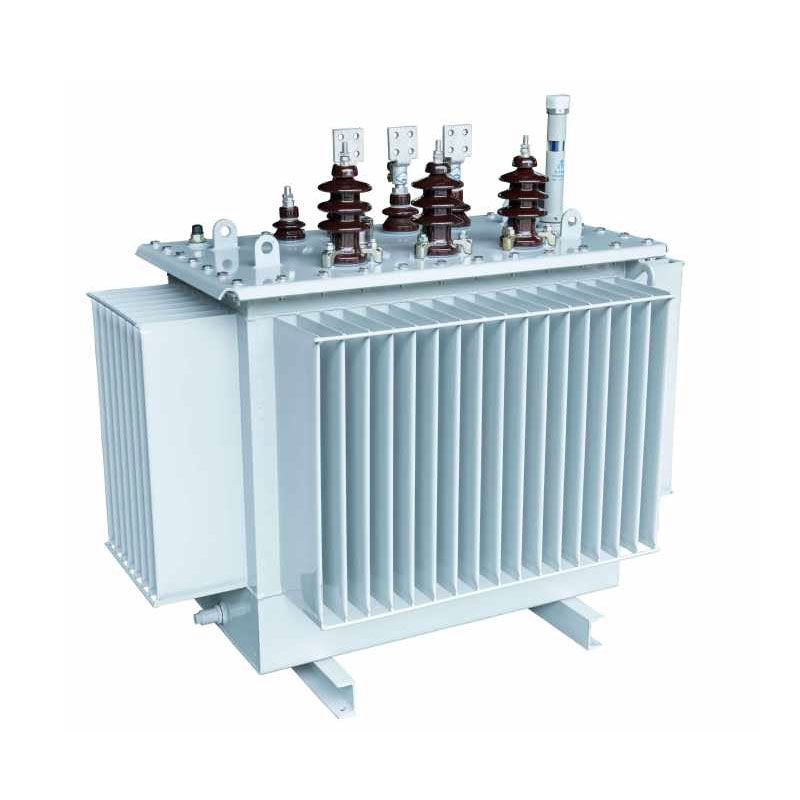

2500KVA kapalinové ponořené distribuční transformátory

Optimalizováno pro distribuční aplikace středního napětí 10 kV, 20 kV a 36 kV, rozvody Usune 2500 kVA ponořené do kapaliny transformátory se liší od tradičních modelů s naskládaným jádrem tím, že využívají rovnostrannou trojúhelníkovou strukturu 3D vinutého jádra, výsledkem je efektivnější systém magnetického obvodu. Konstrukce dosahuje bezmezorového magnetického obvodu s rovným a minimální délky cest napříč všemi třemi fázemi, což výrazně snižuje ztráty naprázdno a provozní hluk při současném zajištění vysoce přesné třífázové vyvážení a potlačení třetí harmonické. V kombinaci s vyzrálou izolací ponořenou do oleje technologie a průmyslového antikorozního provedení se transformátory plně přizpůsobí složitým provozním podmínkám splňují standardizační požadavky moderních inteligentních sítí.

Tyto transformátory, vyrobené a testované v přísném souladu s průmyslovými standardy, jsou vhodné pro modernizaci sítě v městských a venkovských oblastech, stejně jako zásobování energií pro průmyslové a těžařské podniky. Bezproblémově se integrují s kombinované transformátory a prefabrikované rozvodny, které nabízejí vysokou všestrannost aplikací a vysoký provozní výkon stabilitu.

Základní konstrukční vlastnosti a technické výhody

1. Optimalizovaná struktura jádra: Nízká ztráta a nízká hlučnost

Jádro využívá vysoce propustné křemíkové ocelové plechy s orientovaným zrnem s nízkou hysterezí. Tyto jsou přesně řezané pomocí německého řezacího zařízení GEORG a sestavené 45° bezešvým spojem. Listy jsou naskládány do tvoří vícestupňový kruhový průřez, zcela eliminující magnetický únik a ztráty vzduchovou mezerou. Toto účinně snižuje spotřebu energie naprázdno a provozní hluk a zajišťuje dlouhodobou stabilitu magnetického obvodu a konzistentní výkon.

2. Vysoce pevná konstrukce cívky s vynikající odolností proti zkratu

Distribuční transformátory ponořené do kapaliny o výkonu 2 500 kVA mají diferencovanou konfiguraci cívky: vysokonapěťové cívka využívá válcovou strukturu, zatímco nízkonapěťová cívka nabízí výběr mezi válcovým a fóliovým typem struktur. Tato konstrukce výrazně zvyšuje odolnost zařízení proti zkratu a mechanickému poškození stabilita, účinně bránící deformaci cívky nebo poškození způsobenému náhlými zkraty sítě. Navíc to optimalizuje rozložení magnetického pole, zajišťuje efektivnější provoz magnetického obvodu a vyšší celkový výkon účinnost přenosu.

3. Nádrž průmyslové třídy nabízející vysokou odolnost a všestrannost

Nádrž je vyrobena z vysoce přesných ocelových plechů válcovaných za studena, vyrobených na specializovaném vlnitém plechu GEORG linka na výrobu nádrží. Povrch je opatřen antikorozním nátěrem petrochemické kvality, který odolává oleji, chemikáliemi a oxidací, díky čemuž je vhodný pro drsná průmyslová prostředí a venkovní provozní podmínky. The vlnitá struktura zajišťuje účinný odvod tepla a zároveň se přizpůsobuje tepelné roztažnosti a smršťování izolačního oleje během provozu. Plně utěsněný design izoluje jednotku od vzduchu, což výrazně zpomaluje stárnutí izolačního oleje a prodloužení celkové životnosti zařízení.

4. Izolační struktura třídy A zajišťující bezpečný a stabilní provoz

Zařízení využívá izolační systém třídy A se soustředným uspořádáním vysokonapěťových a nízkonapěťových cívek; a inter-coil gap využívá strukturu kombinující lepenkové obaly s malými bariérami pro olejovou mezeru. Toto vrstvené design izolace rovnoměrně rozděluje napětí elektrického pole a účinně zvyšuje celkovou pevnost izolace prevence porušení izolace a poruch vybíjení, čímž je zajištěn bezpečný a dlouhodobý provoz pod oběma jmenovitými hodnotami a stavy částečného zatížení.

Typ produktu

Úspora energie a ekonomické výhody

Distribuční transformátor Usune 2500 kVA ponořený do kapaliny nabízí významné výhody v oblasti úspory energie, efektivně snížení provozních nákladů a emisí uhlíku pro podniky. Níže uvedené vzorce pro výpočet základních benefitů umožňují pro přesné vyčíslení ekonomické a environmentální hodnoty:

1. Vzorec ročních nákladů na elektřinu: Roční náklady na elektřinu (CNY/rok) = [ztráta naprázdno (kW) + ztráta zatížení (kW) × (průměr Faktor zatížení)²] × 365 dní × 24 hodin × Cena elektřiny
2. Vzorec pro emise uhlíku: Roční emise CO₂ = [ztráta naprázdno (kW) + ztráta při zatížení (kW) × (faktor průměrného zatížení)²] × 365 dny × 24 hodin × uhlíkový emisní faktor (kg-CO₂/kWh)

Ve srovnání s tradičními transformátory stejné kapacity se tento produkt vyznačuje nižšími ztrátami naprázdno a zatížením. Dlouhodobý provoz nepřetržitě snižuje náklady na elektřinu a snižuje emise uhlíku v souladu s „Dual Carbon“ politik a firemních ekologických výrobních norem a zároveň přináší mimořádné ekonomické a ekologické výhody.

Technické parametry

Třífázový olejový rozvodný transformátor řady 10kV S11

Poznámka: U transformátorů s jmenovitým výkonem 500 kVA a nižším je ztráta zatížení nad rampou v tabulce použitelné na Dyn11 skupina připojení a ztráta zátěže pod rampou platí pro skupinu připojení Yyn0.

Třífázový olověný distribuční transformátor řady 10kV S13

Třífázový olejový rozvodný transformátor řady 10kV S14

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případ aplikace Real-World

V roce 2025 bylo úspěšně nasazeno osm distribučních transformátorů Usune 2500kVA 10kV ponořených do kapaliny v klíčovém Projekt obnovy městské a venkovské sítě v Shouguang, Shandong. Tyto jednotky napájejí moderní zemědělské skleníky, průmyslové parky a obytné oblasti – aplikace, které vyžadují přísné standardy pro stabilitu zařízení, energii účinnost a přizpůsobivost prostředí.

Po uvedení do provozu montované rozvodny fungovaly stabilně po celý rok bez poruch. Naměřený provozní hluk zůstal pod 55 dB, třífázová nevyváženost byla menší než 1 % a potlačení třetí harmonické výkon byl vynikající. Ve srovnání se staršími transformátory, které nahradily, projekt dosáhl snížení o 17,8 %. celkové ztráty a ušetřili přes 260 000 CNY na ročních nákladech na elektřinu. Plně utěsněná konstrukce nádrže eliminuje problémy související se stárnutím a únikem izolačního oleje; roční výkonnost bez poruch plně potvrzuje stabilitu produktu a výhody úspory energie v prostředí městské a venkovské sítě.

FAQ

Q1: Jaké úrovně napětí a aplikační scénáře používají distribuční transformátory ponořené do kapaliny Usune 2500 kVA podporu?

Produktová řada pokrývá úrovně středního napětí 10 kV, 20 kV a 36 kV, takže je vhodná pro sítě měst a venkova renovace, průmyslové a těžařské podniky, komerční parky a scénáře napájení obytných budov. Pro kombinované transformátory a prefabrikované rozvodny byly implementovány specializované optimalizace, které umožňují splňují požadavky na instalaci a provoz pro venkovní prostředí, drsné průmyslové podmínky a kompaktní městská distribuční místa.

Q2: Jaké jsou hlavní výhody tohoto produktu ve srovnání s tradičními transformátory stejné kapacity?

Existují tři hlavní výhody: Za prvé, využívá trojrozměrnou strukturu vinutého jádra bez mezer, což má za následek nižší ztráty a hlučnost a také vyváženější a stabilnější třífázové napájení. Za druhé, optimalizovaná cívka a konstrukce nádrží poskytují vynikající odolnost proti zkratu a korozi, což vede k nižší míře poruchovosti zařízení. Za třetí, plně utěsněný, vzduchem izolovaný design zpomaluje stárnutí izolačního oleje a prodlužuje životnost o více než 20 % ve srovnání s tradičním zařízením a snížení dlouhodobých nákladů na provoz a údržbu.

Otázka 3: Jaké jsou výhody úspory energie a snížení uhlíku 2500 kVA kapalinou ponořených distribučních transformátorů předvedeno v reálném provozu?

Produkt minimalizuje provozní ztráty u zdroje díky optimalizovaným magnetickým obvodům a konstrukčnímu řešení; měřené ztráty naprázdno a zátěže překonávají ty tradiční zařízení splňující národní normy. Na základě standardizovaná spotřeba energie a vzorce emisí uhlíku, dlouhodobý provoz trvale snižuje elektřinu náklady pro podniky. Kromě toho snížené energetické ztráty přímo snižují emise uhlíku na straně napájení, usnadnění ekologických, nízkouhlíkových modernizací pro projekty sítí a výrobní podniky, čímž se dosáhne obojího ekonomická a environmentální hodnota.
