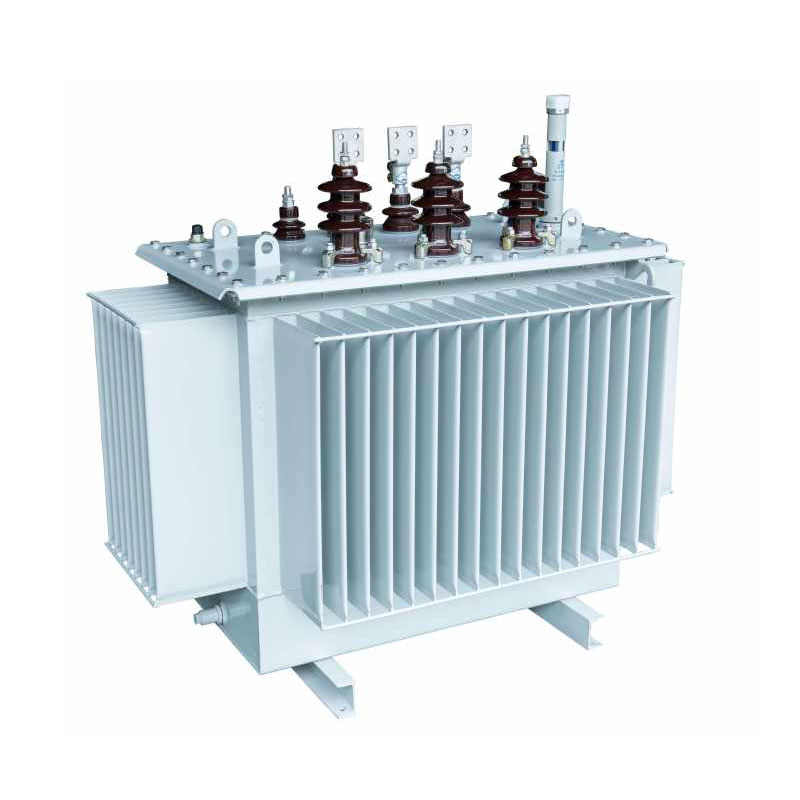

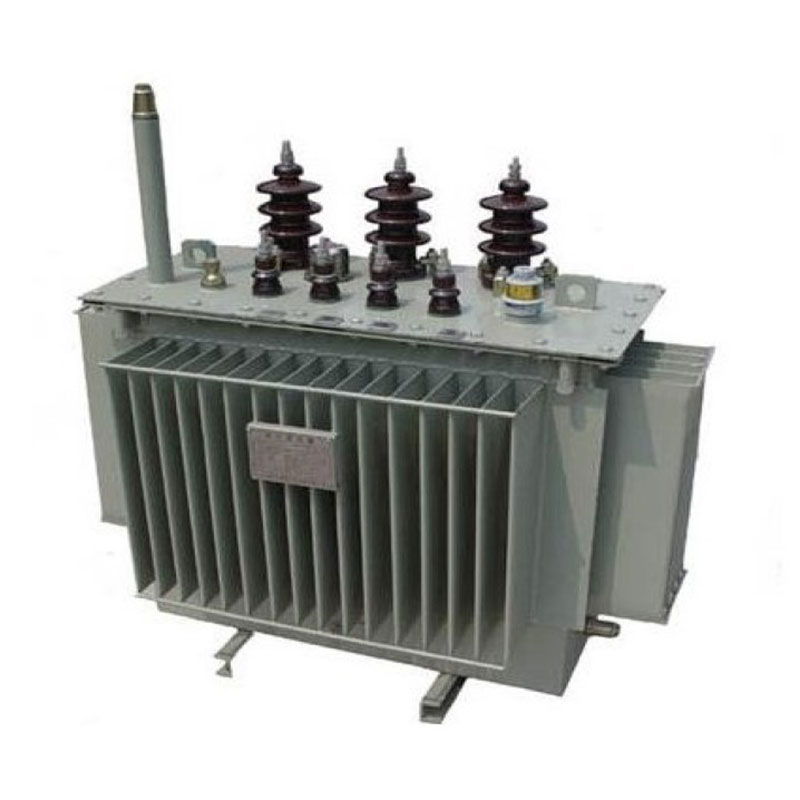

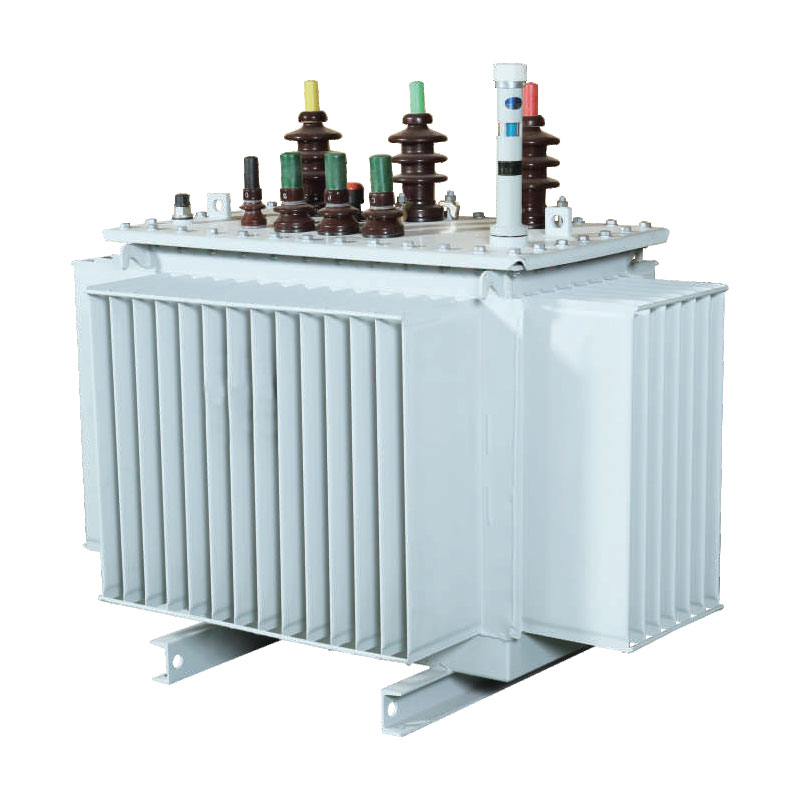

630kVA Olejem ponořený samochlazený transformátor

Tento 630kVA olejový samochlazený transformátor představuje novou generaci vysoce výkonných rozvodů transformátory. Jeho jádro využívá 3D vinutý design založený na konfiguraci rovnostranného trojúhelníku, což zajišťuje nejkratší a stejně dlouhé magnetické dráhy pro všechny tři fáze s nulovými vzduchovými mezerami, zatímco průřez sloupce jádra aproximuje kružnici. Ve srovnání s tradičním zařízením efektivně snižuje ztráty a hluk, dosahuje přesnosti třífázové vyvážení, potlačuje třetí harmonické a nabízí výrazně optimalizovaný elektrický výkon.

Jednotka podporuje napěťové úrovně 10 kV, 20 kV a 36 kV a využívá metodu samochlazení ponořenou do oleje, která nevyžaduje žádné externí chladicí zařízení, zajišťující snadnou obsluhu a údržbu a také silnou přizpůsobivost různým pracovním podmínkám podmínky. Je široce používán v městských a venkovských sítích, průmyslových a těžebních podnicích a integrovaných rozvodnách aplikací. Usune – spolehlivý dodavatel energetických zařízení – podporovaný vyspělým dodavatelským řetězcem – poskytuje standardizované, vysoce kvalitní produkty a komplexní podpůrné služby pro globální zákazníky.

Základní konstrukční vlastnosti a technické výhody

1. Vysoce přesné jádro s nízkými ztrátami

Jádro je vyrobeno z vysoce permeabilních zrn orientovaných křemíkových ocelových plechů, zpracovaných pomocí importovaných GEORG zařízení pro příčné řezání a 45° bezešvá technika spojování pro úplné odstranění vzduchových mezer v magnetickém obvodu. The plechy jsou tvarovány do vícestupňového kruhového průřezu, výrazně snižující magnetickou reluktanci, bez zatížení ztráty a provozní hluk. Tento návrh řeší problémy běžné u tradičních transformátorů – jako jsou třífázové nevyváženost a vysoké ztráty – tím je zajištěn dlouhodobý provoz s nízkou spotřebou.

2. Struktura cívky s vysokou pevností a odolností proti nárazu

Vysokonapěťové vinutí využívá válcovou strukturu, zatímco nízkonapěťové vinutí nabízí výběr mezi válcové a fóliové konfigurace, aby vyhovovaly specifickým provozním podmínkám. Tato konstrukce optimalizuje magnetický tok distribuce, účinně zvyšuje odolnost zařízení proti zkratům a bleskovým přepětím zabraňuje lokálnímu přehřátí. Díky tomu zajišťuje vynikající provozní stabilitu a odolnost proti rušení vhodné pro složitá prostředí, jako jsou průmyslové areály a venkovní rozvodné sítě.

3. Nádrž na olej z vlnité lepenky odolná vůči korozi

Nádrž je vyrobena z přesné oceli válcované za studena pomocí specializované linky na výrobu vlnitých nádrží a má antikorozní povrchovou úpravu, která mu umožňuje odolat drsným podmínkám, jako je vystavení oleji a chemická koroze. Vlnitý design kombinuje efektivní odvod tepla s adaptivní deformací schopnosti; přizpůsobuje se tepelné roztažnosti a smršťování izolačního oleje, udržuje kompletní vzduch těsnění zpomaluje stárnutí oleje a výrazně prodlužuje životnost zařízení.

4. Vysoce bezpečná izolační struktura

630kVA olejový ponořený samochlazený transformátor využívá izolační strukturu třídy A se soustřednými vysokými a nízkonapěťová vinutí. Izolace mezi cívkami využívá kompozitní design – kombinující lepenkové obaly s malými olejové mezery – zajišťují vysokou dielektrickou pevnost a vynikající těsnicí výkon. Tento design účinně zmírňuje bezpečnostní rizika, jako je únik, zkrat a porušení izolace, podporuje nepřetržitý 24hodinový provoz a vyhovuje národním normám bezpečnosti napájení.

Typ produktu

Úspora energie a analýza ekonomického přínosu

630kVA olejový samochlazený transformátor nabízí výjimečné možnosti úspory energie a snížení uhlíku. Standardizované vzorce umožňují přesný výpočet ročních nákladů na elektřinu a uhlíkových emisí datově řízená podpora pro podnikové upgrady energetické účinnosti a řízení nákladů. Základní vzorce jsou následující:

1. Vzorec pro roční náklady na elektřinu: Roční náklady na elektřinu (CNY/rok) = [ztráta naprázdno (kW) + ztráta zatížení (kW) × (průměr Faktor zatížení)²] × 365 × 24 × Cena elektřiny
2. Vzorec pro roční emise CO₂: Roční emise uhlíku (kg) = [ztráta naprázdno (kW) + ztráta při zatížení (kW) × (průměrné zatížení Faktor)²] × 365 × 24 × uhlíkový emisní faktor (kg-CO₂/kWh)

Ve srovnání s tradičními zastaralými transformátory se tento produkt vyznačuje výrazně nižšími ztrátami naprázdno a zatížením snížení nákladů na elektřinu a emisí uhlíku v souladu s politikami modernizace zelené energie. Nabízí vysokou nákladová efektivita pro dlouhodobý provoz a krátkou dobu návratnosti přinášející jak ekonomickou, tak ekologickou hodnotu.

Technické parametry

Třífázový olejový rozvodný transformátor řady 10kV S11

Poznámka: U transformátorů s jmenovitým výkonem 500 kVA a nižším je ztráta zatížení nad rampou v tabulce použitelné na Dyn11 skupina připojení a ztráta zátěže pod rampou platí pro skupinu připojení Yyn0.

Třífázový olověný distribuční transformátor řady 10kV S13

Třífázový olejový rozvodný transformátor řady 10kV S14

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případy aplikací v reálném světě

1. Projekt modernizace městské a venkovské sítě

V projektu modernizace venkovské sítě v Če-ťiangu bylo po dávkách nahrazeno zastaralé, vysoce ztrátové zařízení. Adresování problémy, jako jsou výrazné kolísání zátěže, třífázová nevyváženost a nadměrné harmonické produkt – využívající výhody 3D vinutého jádra pro stabilizaci napětí a rovnováhu – zásadně vylepšen kvalita napájení. Terénní měření ukázala snížení ztráty naprázdno o více než 30 % na jednotku a pokles o 40 %. poruchovost napájení pro distribuční oblast. Jednotka je vhodná pro komplexní provoz na venkově podmínky usnadňující modernizaci energeticky účinné sítě.

2. Projekt nabíjecí stanice pro těžké nákladní automobily

Nabíjecí stanice pro těžké nákladní vozy v Suzhou nasadila na podporu několik jednotek tohoto modelu transformátoru operace zahrnující časté spouštění/zastavování nabíjecích hromad a náhlé změny zatížení. S výborným teplem ztrátový výkon (samoochlazení v olejové lázni), transformátor udržuje stabilní a ovladatelnou cívku teploty při plném zatížení bez poruch souvisejících s přehřátím. To zajišťuje nepřetržitý 24hodinový provoz provoz stanice, efektivně snižuje náklady spojené s údržbou a prostoji.

FAQ

Q1: Jaké úrovně napětí a aplikační scénáře jsou kompatibilní s Usune 630kVA s olejem ponořeným a samochlazeným transformátor?

Produkt podporuje všechna hlavní jmenovité napětí vysokého napětí (10 kV, 20 kV a 36 kV) a je vhodný pro aplikace jako jsou modernizace městské a venkovské sítě, rozvody průmyslové a důlní energie, nabíjecí stanice a prefabrikované nebo modulové rozvodny. Vyznačuje se bezventilátorovým, v oleji ponořeným samochlazovacím designem vhodným pro venkovní použití instalace; je odolný vůči extrémním teplotám, prachu a mírné korozi a nabízí výjimečnou přizpůsobivost na různé provozní podmínky.

Q2: Jaké jsou konkrétní výhody tohoto transformátoru v oblasti úspory energie a jak snižuje náklady?

Hlavním prvkem úspory energie produktu je jeho 3D struktura vinutého jádra bez mezer, která výrazně snižuje magnetické pole ztráty obvodu, naprázdno a zátěže a zároveň účinně snižují harmonické a tepelné ztráty. Pod standardem provozních podmínkách snižuje celkovou spotřebu energie o 20 %–30 % ve srovnání s konvenčním zařízením stejnou kapacitu. To vede k významným úsporám ročních nákladů na elektřinu a snížení emisí uhlíku, sladění s politikou zelené energie a přinášející mimořádné dlouhodobé ekonomické výhody.

Q3: Jaké jsou výhody týkající se životnosti zařízení a každodenního provozu a údržby (O&M)?
