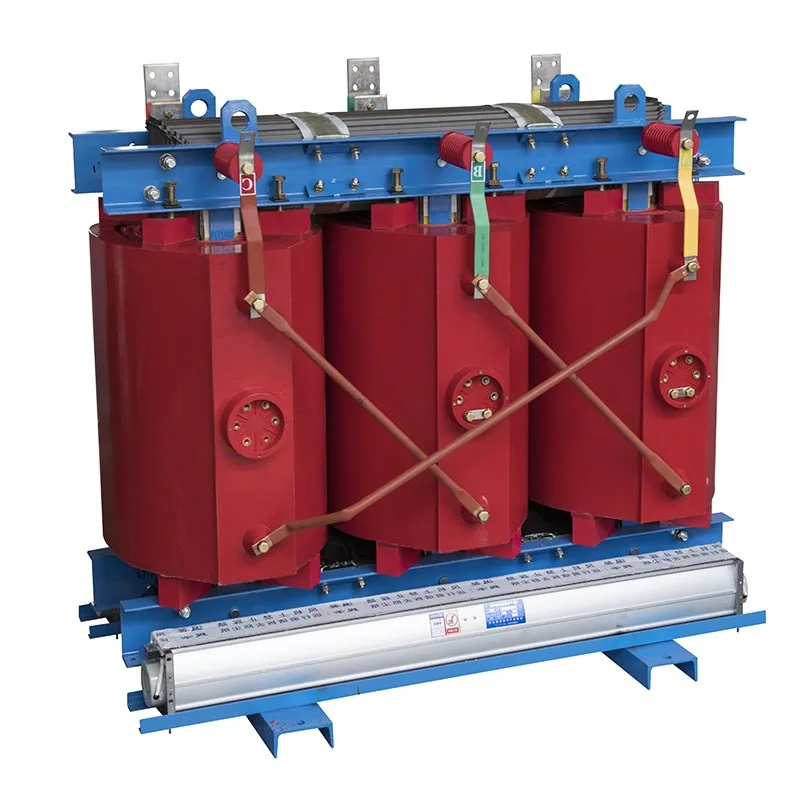

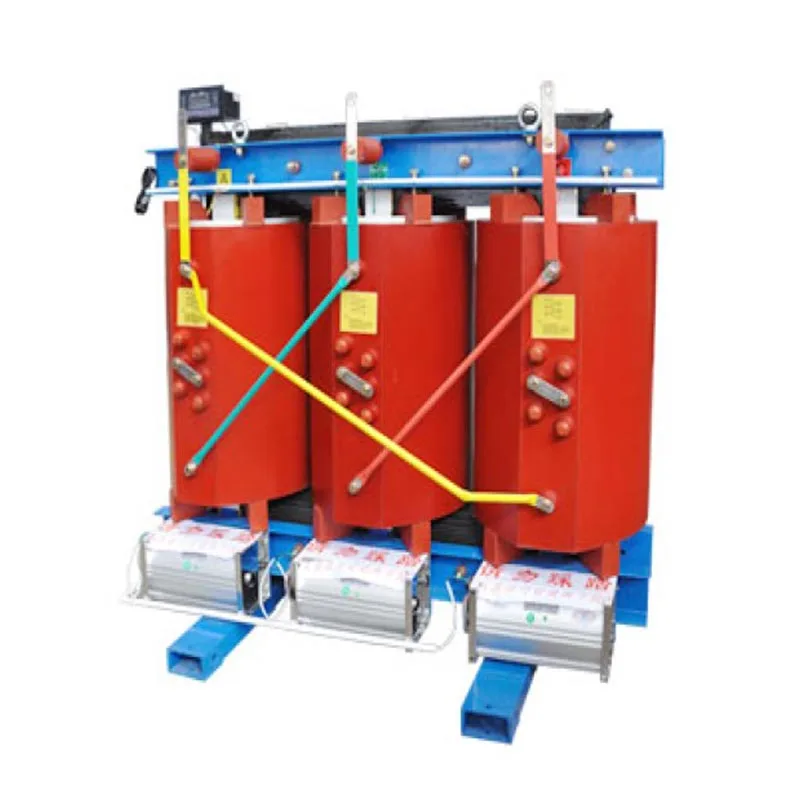

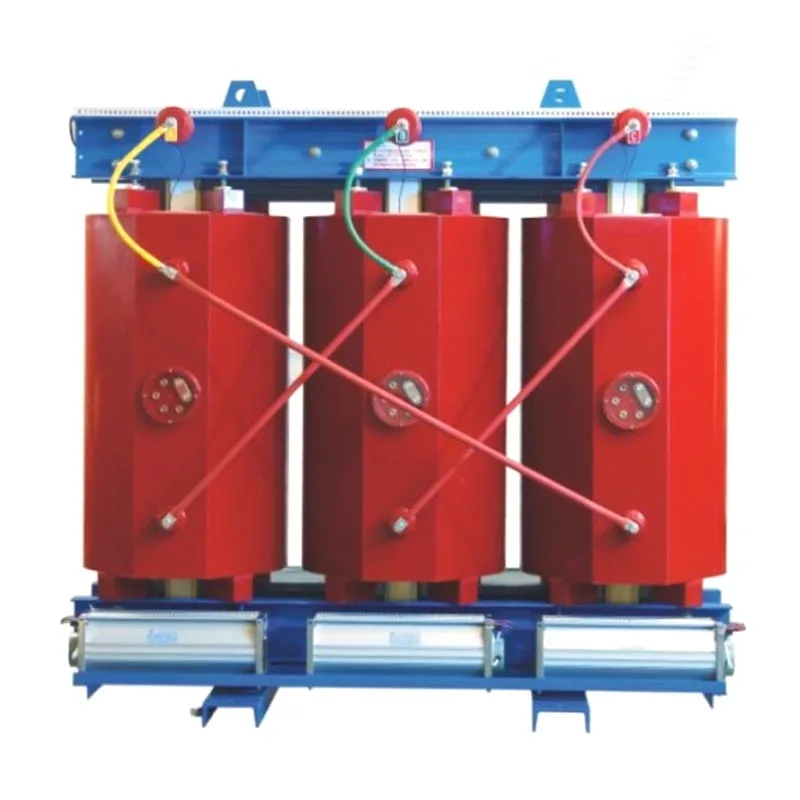

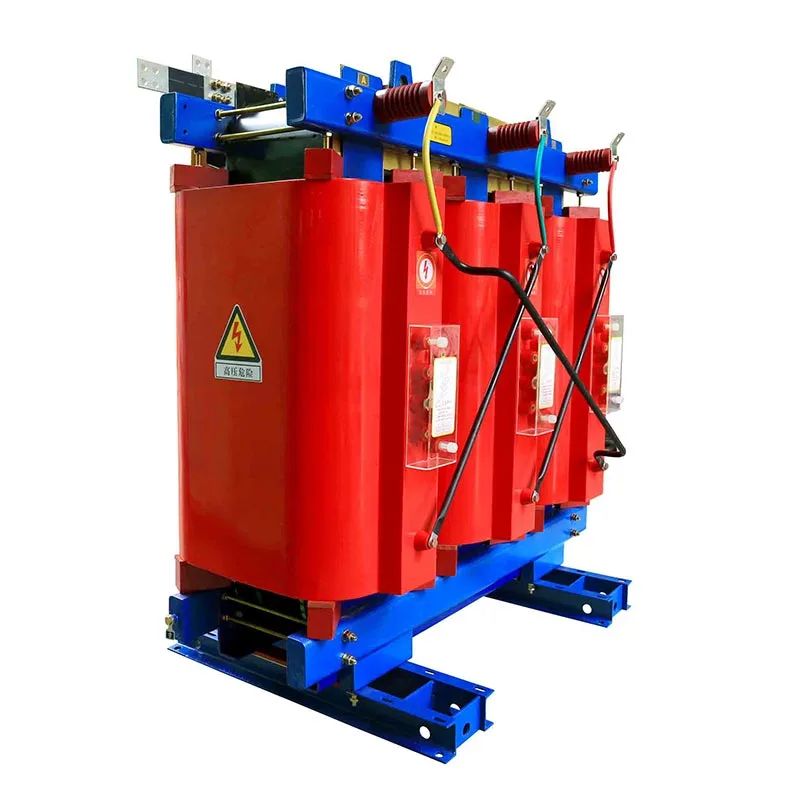

Transformátor 500kVA litého pryskyřicového suchého typu

Suchý transformátor z lité pryskyřice Usune 500 kVA je bezolejová distribuční jednotka, která k chlazení využívá vzduch. a izolace. Jeho vinutí jsou zcela zalita v epoxidové pryskyřici odolné vůči vysokým teplotám eliminovat bezpečnostní rizika, jako jsou úniky oleje, požáry a výbuchy. Jednotka se vyznačuje nízkým částečným vybíjením, minimální hlučnost a nulové emise škodlivin, což umožňuje dlouhodobý bezúdržbový provoz. Je vhodný pro různé náročné vnitřní energetické aplikace a je široce používán v distribučních systémech pro komerční účely budovy, nemocnice, školy, průmyslové závody a metro.

Klíčové vlastnosti produktu

1. Ohnivzdornost a odolnost proti výbuchu; Špičková bezpečnost

Transformátor suchého typu z lité pryskyřice o výkonu 500 kVA neobsahuje žádný izolační olej a využívá třídu H licí materiály odolné vysokým teplotám. Za abnormálních podmínek se nevznítí, nevybuchne ani neunikne olej jako je přetížení nebo zkrat. Vnitřní instalace nevyžaduje speciální protipožární zařízení jako ropné jámy nebo protipožární stěny, což účinně snižuje náklady na stavební inženýrství a pomocné práce.

2. Ekologický; Nulové emise znečišťujících látek

Při provozu nehrozí únik oleje ani emise škodlivých plynů, což zajišťuje soulad se šetrným stavem budov a environmentální normy. Může být instalován přímo v uzavřených prostorách, jako jsou uzavřené prostory nemocničního vybavení nebo podzemní komory pro vybavení metra – bez potřeby systémů pro regeneraci odpadního oleje, což nabízí vynikající přizpůsobivost prostředí.

3. Nízká hlučnost a nízký částečný výboj; Stabilní provoz

Optimalizovaná laminace jádra a symetrické struktury vinutí výrazně snižují elektromagnetické vibrace a provozní hluk. Proces vakuového lití eliminuje vnitřní bubliny vinutí a účinně kontroluje částečné vybíjení a zabránění stárnutí izolace, čímž je zajištěn stabilní a nepřetržitý provoz po dobu více než 20 let.

4. Energetická účinnost; Nízké náklady na provoz a údržbu

Pro jádro je použita vysoce kvalitní křemíková ocel s orientovaným zrnem, která výrazně snižuje ztráty naprázdno i zatížení. Navrženo pro scénáře vyžadující nepřetržité 24hodinové napájení – jako jsou továrny a komerční budovy – it výrazně snižuje dlouhodobou spotřebu energie v souladu s globálními normami pro úsporu energie.

5. Bezúdržbový design

Vyznačuje se integrovanou strukturou využívající vzduchovou izolaci a přirozené chlazení vzduchem, což eliminuje potřebu pravidelná výměna, filtrace nebo testování izolačního oleje. Běžná údržba je omezena na prostý prach odstranění a kontrola připojení svorek, což výrazně snižuje náklady na práci a materiál spojené s průběžným provozem provoz a údržba.

6. Silná přizpůsobivost prostředí

Spolehlivě funguje při okolních teplotách od -20 °C do +40 °C, v nadmořských výškách do 1 000 metrů a v relativní vlhkost ≤95 % (bez kondenzace). Utěsněná litá vinutí odolávají prachu, vlhkosti a mírné korozi, Díky tomu je jednotka vhodná pro složitá prostředí, jako jsou podzemní prostory, vlhká tovární zařízení a lékařská zařízení čisté prostory.

7. Kompaktní konstrukce a snadná instalace

Ve srovnání s olejovými transformátory stejné kapacity je tato jednotka menší a lehčí, vyžaduje méně místa pro rozvod energie. Jeho snadná přeprava, zvedání a montáž na místě efektivně zkracuje konstrukci harmonogram projektů distribuce elektřiny.

Princip fungování

Suchý transformátor z lité pryskyřice Usune 500 kVA pracuje na principu elektromagnetické indukce a dosahuje Přeměna střídavého napětí a přenos energie prostřednictvím magnetického toku mezi primární a sekundární částí vinutí. Základní provozní proces je následující:

1. Střídavý proud protékající primárním vinutím vytváří střídavý magnetický tok uvnitř žehličky jádro;

2. Střídavý magnetický tok prochází sekundárním vinutím a vyvolává střídavou elektromotorickou sílu přes elektromagnetickou indukci;

3. Transformace napětí (zvýšení nebo snížení) a přenos výkonu jsou dosaženy na základě pevného poměru otáček mezi primárním a sekundárním vinutím.

Na rozdíl od transformátorů ponořených do oleje se tato jednotka zcela spoléhá na vzduch jako médium pro izolaci a odvod tepla mezi jádrem a vinutím, neobsahující žádný izolační olej. Teplo se odvádí přirozenou konvekcí nebo nuceně chlazení vzduchem, umožňující bezpečnou a stabilní transformaci napětí v uzavřeném vnitřním prostředí.

Klíčové technické specifikace

1. Elektrické jmenovité hodnoty

2. Specifikace prostředí

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případy aplikací v reálném světě

Případ 1: Projekt vnitřní distribuce energie na stanici městského metra

Středně velká stanice metra ve východní Číně opatřila tři suché transformátory Usune 500 kVA lité pryskyřice na osvětlení elektráren, ventilaci a systémy řízení signálů. Prostředí metra je uzavřené a vlhké přísné požadavky na požární bezpečnost; transformátory ponořené do oleje představují v takovémto nastavení bezpečnostní riziko. Od vstupu před třemi lety zařízení prokázalo nízkou hladinu hluku a stabilní výkon při částečném vybíjení bez nutnosti časté údržby, plně splňující bezpečnostní normy pro provoz podzemní železniční dopravy.

Případ 2: Upgrade energetického systému terciární nemocnice

Terciální nemocnice nahradila stárnoucí transformátory ponořené v oleji dvěma suchými transformátory Usune 500 kVA pro napájení přesné lékařské vybavení, jako jsou CT a MRI skenery. Tyto produkty eliminují rizika požáru a znečištění pracovat tiše a zajistit stabilní napájení lékařského vybavení; navíc jejich bezúdržbovost výrazně snižuje zátěž nemocnice při správě vybavení.

FAQ

Q1: Může být suchý transformátor Usune 500 kVA použit ve vysoce vlhkém nebo podzemním prostředí?

A1: Ano. Zařízení využívá vakuové odlévání z epoxidové pryskyřice k efektivnímu vytvoření plně utěsněné struktury vinutí odolnost proti vlhkosti, prachu a korozi. Funguje stabilně v prostředí s relativní vlhkostí do 95 % (nekondenzující) a je široce vhodný pro místnosti s vybavením metra, podzemní distribuční místnosti a vlhké tovární zařízení. Pro prostředí s prodlouženou kondenzací jsou k dispozici vlastní kryty IP zvýšit odolnost proti vodě.

Q2: Jakou běžnou údržbu vyžaduje tento suchý transformátor?

A2: Zařízení je v podstatě bezúdržbové, nevyžaduje žádnou výměnu, filtraci nebo testování izolace olej. Běžná údržba zahrnuje pouze čištění vinutí od prachu stlačeným vzduchem a kontrolu koncovky těsnost každých šest měsíců; není potřeba žádné specializované testovací zařízení, což má za následek značné dlouhodobé úspora provozních nákladů.

Otázka 3: Jaké jsou klíčové bezpečnostní výhody tohoto suchého transformátoru ve srovnání s transformátory ponořenými do oleje ve vnitřních prostorách nastavení?

A3: Primární výhodou je absence rizika požáru nebo výbuchu. Tradiční olejové transformátory obsahují hořlavý izolační olej – což je činí náchylnými k požáru nebo výbuchu v případě zkratu nebo přehřátí – a vyžadují pomocná zařízení, jako jsou ropné jámy a požární stěny. Používají se usune lité transformátory suchého typu pevná pryskyřice zpomalující hoření a neobsahující žádná hořlavá média; nešíří oheň v případě poruchy a lze instalovat přímo v hustě obydlených vnitřních místech – jako jsou nemocnice, školy a obchody nákupní centra – bez potřeby další protipožární infrastruktury.
