Vnitřní kovový výsuvný AC rozváděč KYN61-40.5 je určen pro Třífázové rozvody střídavého proudu 40,5kV, 50/60Hz. Přijetí ABB standardizovaný návrh obrysu a koncepty rozhraní člověk-stroj, to je vysokonapěťový rozváděč kombinuje osvědčenou konstrukci oddělení KYN61 s Průmyslový vzhled ve stylu ABB a pokročilé funkce provozní bezpečnosti.
Navrženo pro spolehlivé aplikace rozvodu středního napětí Rozváděč KYN61-40.5 poskytuje vynikající mechanickou pevnost, elektrickou výkon a pohodlí při údržbě rozvoden, elektráren a průmyslové energetické systémy.

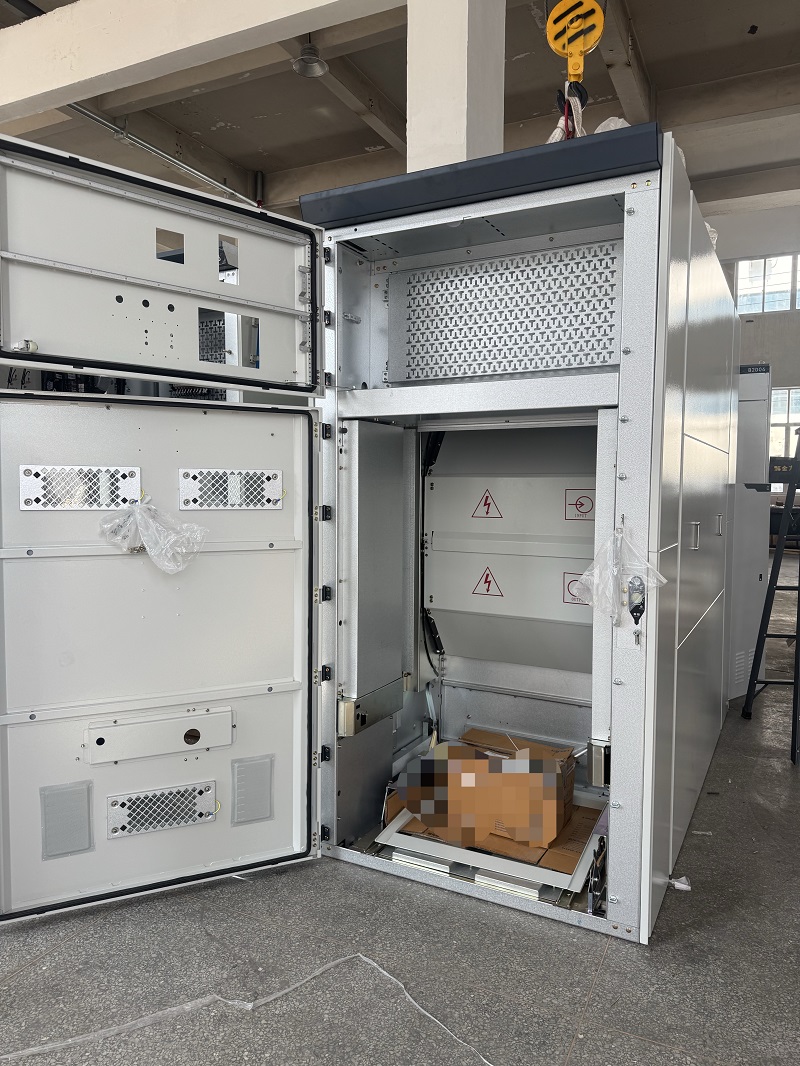

Těleso skříně rozváděče KYN61-40.5 je vyrobeno za použití vysoké kvality hliníkovo-zinkové ocelové plechy zpracované technologií CNC ohýbání. The konstrukce využívá vysokopevnostní metodu šroubované montáže bez svařování, což zajišťuje vynikající tuhost skříně, rozměrová přesnost a dlouhodobá mechanická stabilita.
Standardní rozměry skříně jsou:
Skříň je rozdělena uzemněnými kovovými přepážkami na čtyři nezávislé přihrádky:
Každá přihrádka je vybavena nezávislým kanálem pro odlehčení tlaku uvolnit vnitřní tlak oblouku a zlepšit provozní bezpečnost.
Přední panel rozváděče KYN61-40.5 má integrovaný operační design. Průzor přístroje, mechanická ovládací rukojeť, poloha ručního vozíku indikátor, uzamykací mechanismus a výstražné štítky jsou uspořádány v přehledném a organizované uspořádání, které umožňuje operátorům rychle identifikovat stav zařízení.
Optimalizované větrací mřížky zajišťují efektivní odvod tepla při zachování čistý a jednotný vzhled skříně. Stupeň ochrany krytu dosahuje IP4X a úroveň ochrany je IP2X, když jsou dveře oddílu jističe otevřel.

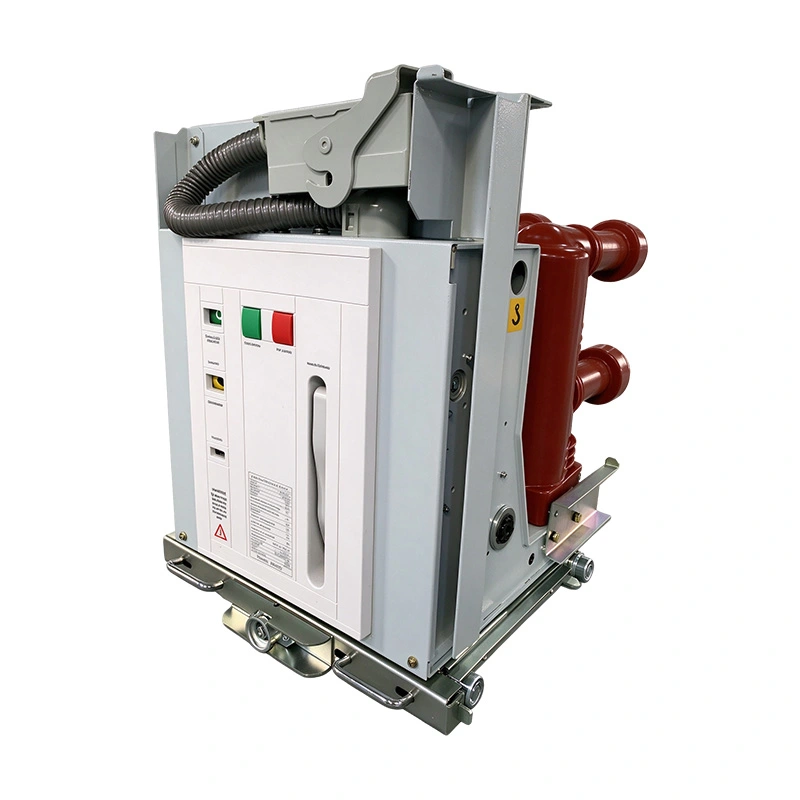

Rozváděč KYN61-40.5 je plně kompatibilní s ABB HD4 a VD4-40.5 výsuvné vakuové vypínače, stejně jako ochranná relé řady ABB REF. Díky tomu je ideálním řešením pro projekty vyžadující rozváděče kompatibilní s ABB konfigurace.
Výsuvný ruční vozík využívá šroubový pohonný mechanismus umístěný na podlaze, poskytuje hladký provoz a vynikající zaměnitelnost pro vakuový okruh ABB jističe. Kompletní pětizábranový blokovací systém integruje mechanický a funkce elektrické bezpečnostní ochrany podle konceptů bezpečnostní logiky ABB.
Konstrukce, izolační vůle, mechanická struktura a elektrický výkon rozváděče KYN61-40.5 splňují mezinárodní standardy včetně:
Rozváděč podporuje požadavky projektu včetně testů nárůstu teploty, testy odolnosti proti zkratu a testy klasifikace vnitřního oblouku, takže je vhodné pro náročné aplikace rozvodu vysokého napětí.
Rozváděč má vzhled skříně ve stylu ABB a standardizovaný provoz design rozhraní, poskytující profesionální průmyslový vzhled a pohodlné provozní zkušenosti.
Šroubovaná modulární struktura sestavy zlepšuje tuhost skříně, zjednodušuje instalace a umožňuje snadnější údržbu a budoucí rozšíření.
Uzemněné kovové přepážky vytvářejí oddělené funkční oddíly, které zlepšují bezpečnost obsluhy a poskytuje účinnou ochranu vnitřního obloukového tlaku.
Rozváděč je speciálně navržen tak, aby odpovídal vakuovým vypínačům ABB 40,5 kV a ochranná zařízení, poskytující vynikající zaměnitelnost a systém integrace.
S krytím IP4X a pokročilým bezpečnostním designem je KYN61-40.5 Rozváděč je vhodný pro rozvodny, energetická zařízení, průmysl elektrárny a další projekty rozvodů středního napětí.
Rozváděč KYN61-40.5 je široce používán v:
S designem kompatibilním s ABB, robustní mechanickou konstrukcí, pokročilou bezpečností KYN61-40.5 Switchgear poskytuje ochranu a shodu s normami IEC spolehlivé řešení pro požadavky na rozvod středního napětí. Dodává dlouhá životnost, pohodlná údržba a stabilní provoz pro kritický výkon aplikací po celém světě.
