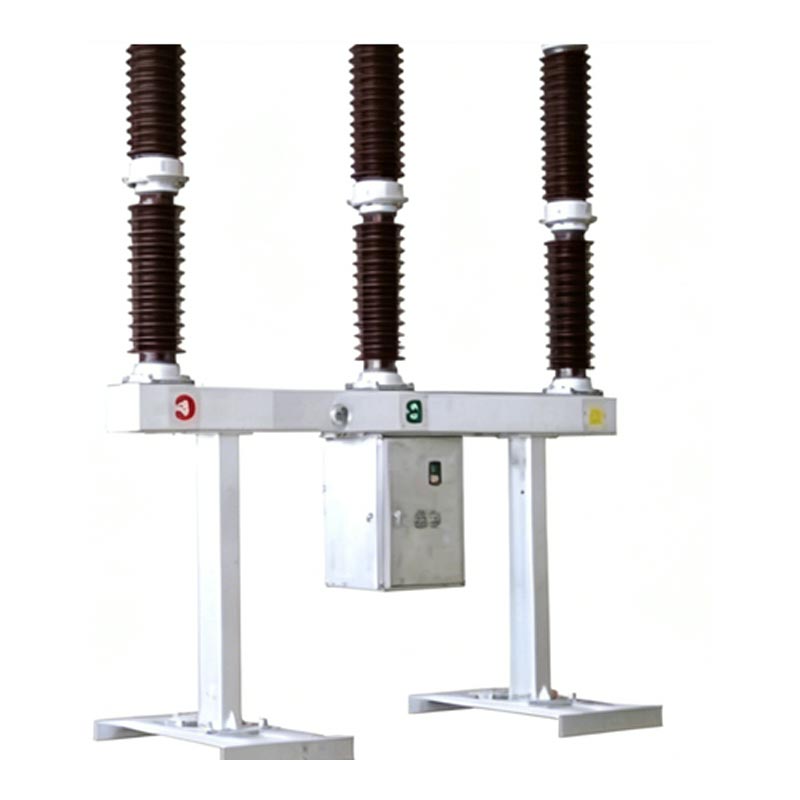

Vysokonapěťový jistič Usune LW36-110 pro rozvodnu je základní napájecí zařízení vyvinuté nezávisle a vyrobené společností Zhejiang Usune Electric Co., Ltd., předním výrobcem vysokonapěťových rozváděčů v Číně průmysl. Tento třífázový AC 50Hz venkovní vysokonapěťový rozváděč se primárně používá pro ovládání a ochranu 110kV přenosové a transformační systémy a lze je také použít jako kontaktní jistič a v aplikace vyžadující rozváděčové sestavy. Produkty jsou vyráběny v profesionální továrně Usune, integrující se Výzkum a vývoj, výroba a testování zajišťující, že každý produkt splňuje přísné normy kvality, než opustí továrnu.
Aby byla zaručena spolehlivost a kompatibilita produktu, vysokonapěťový jistič Usune LW36-110 pro Rozvodna plně vyhovuje normě GB1984-2003 „AC High Voltage Circuit Breakers“ a splňuje požadavky Norma Mezinárodní elektrotechnické komise (IEC) IEC62271-100:2001 „Vysokonapěťová spínací a řídicí zařízení - Část 100: Vysokonapěťové jističe“. Jako profesionální dodavatel prošel Usune přísným systémem kvality certifikace a její továrna je vybavena pokročilým výrobním a testovacím zařízením, aby bylo zajištěno, že výkon každého produktu splňuje nebo překračuje průmyslové standardy.
Využitím jedinečného principu zhášení oblouku "tepelná expanze + pomocné" se může pochlubit vynikajícím lámáním výkon, krátká doba oblouku, dlouhá elektrická životnost a nízký provozní hluk, účinně zajišťující bezpečnost napájení provoz sítě.

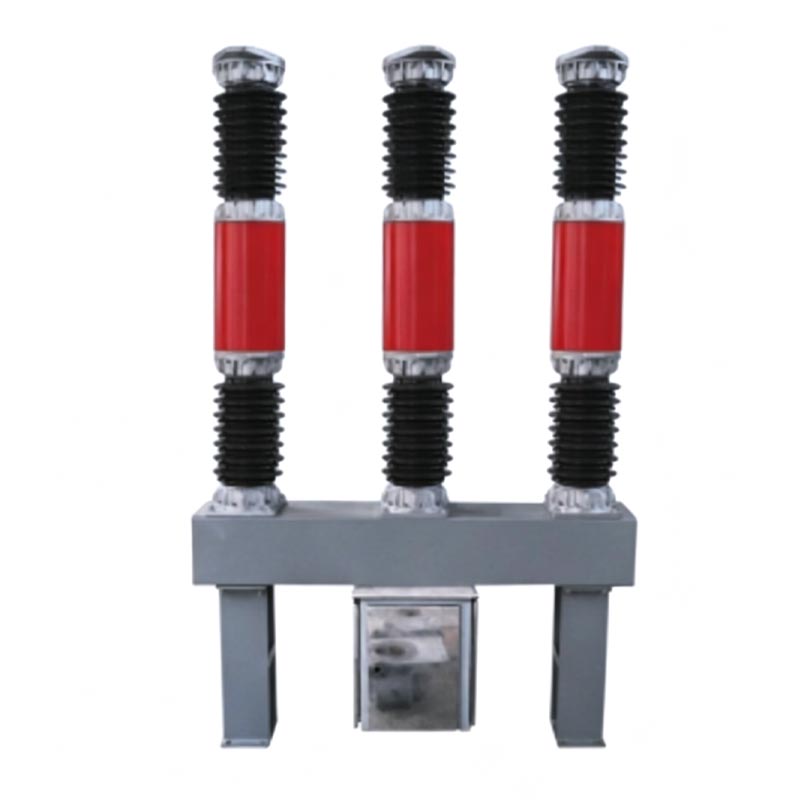

Využívá plyn SF6 s vynikajícími izolačními a zhášecími vlastnostmi jako izolační a zhášecí oblouk střední, nepředstavující žádné riziko vznícení nebo výbuchu, díky čemuž je vhodný do hustě obydlených oblastí a různé složitá prostředí rozvoden.
Vybaveno pružinovým ovládacím mechanismem typu CTB-1, vyznačující se jednoduchou a kompaktní konstrukcí, stabilním provozem, vysoká bezpečnost a spolehlivost a snížená četnost údržby a poruch.
Může pracovat stabilně v drsném prostředí, přísně dodržovat různé environmentální indikátory, zajistit dlouhodobě stabilní provoz v různých regionech.
1. Jmenovité napětí: 110 kV; Jmenovitá frekvence: 50Hz; Jmenovitý proud: 3150A
2. Jmenovitý zkratový vypínací proud: 40 kA; Jmenovitý zkratový zapínací proud (špičkový): 100 kA
3. Jmenovitý tlak plynu SF6 (20℃): 0,5 MPa; Roční míra úniku: ≤ 0,5 %
4. Mechanická životnost: 6000 cyklů; Doba otevření: ≤60 ms; Čas uzavření: ≤145 ms
5. Rozsah okolní teploty: -30℃～+40℃; Nadmořská výška: ≤3000m

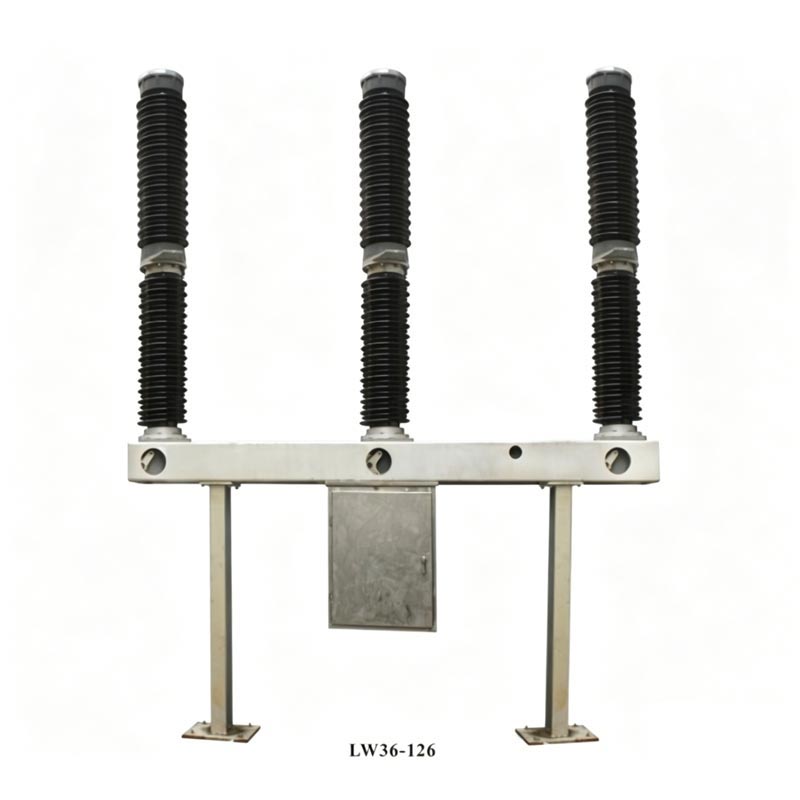

Vysokonapěťový jistič pro rozvodnu využívá integrovanou komoru pro zhášení oblouku s vlastním napájením struktura, přičemž každá fáze je jednopilířový single-break (POL). Každý jistič se skládá ze tří fází, instalované na stejném rámu, ovládané pružinovým mechanismem, se třemi fázemi mechanicky propojenými. Horní část výrobek se vyznačuje porcelánovou objímkou zhášecí komory, střední část obsahuje podpůrný porcelán pouzdro a rám a skříň mechanismu je umístěna uprostřed a zavěšena pod rámem. V něm sídlí vnitřní pružinový ovládací mechanismus a elektrické ovládací prvky. Výstupní táhlo mechanismu se připojuje k ojnice a otočného ramene. Regulátor hustoty plynu SF6 je instalován na přední straně rámu, který je podepřené na obou koncích podpěrami.
Systémový proud protéká svorkami, nosnou tyčí stacionárního kontaktu, stacionárním hlavním kontaktem, pohyblivým hlavním kontakt, válec, mezikontakt a mezipříruba, pak tvoří obvod se systémem přes terminály.
Působením ovladače táhne ovládací rameno izolační táhlo, pístnici, válec, pohyblivý oblouk kontaktu a trysky směrem dolů dohromady. Oblouk vznikne, když se pohyblivý a pevný kontakt oddělí. Kdy pohyblivý kontaktní systém se pohybuje směrem dolů do určité polohy, tryska se otevře a v ní se stlačí plyn SF6 válec je vháněn do oblasti oblouku tryskou. Oblouk zhasne, když proud překročí nulu.
Působením ovladače vytáhne ovládací rameno pohyblivý kontakt připojený k izolované tyči nahoru do zavírací polohy. Současně do láhve vstupuje plyn SF6 a připravuje se na další operaci otevření.
Skládá se z hustoměru SF6 (tlakoměr a regulátor hustoty integrovaný), ventil přívodu plynu, třífázový ventily a plynovod SF6. Je vybaven teplotní kompenzací, alarmem a blokovací tlakovou ochranou zajistit stabilní tlak plynu SF6.
Nachází se v krytu mechanismu a obsahuje klíčové komponenty, jako jsou ovládací spínače, automatické spínače, vypínací spínače, relé, svorky, uzavírací cívky, motory a ohřívače. Umožňuje ovládání spínačů, proti čerpání, akumulace energie pružiny, ochrana proti tlaku plynu SF6, funkce vytápění a osvětlení.

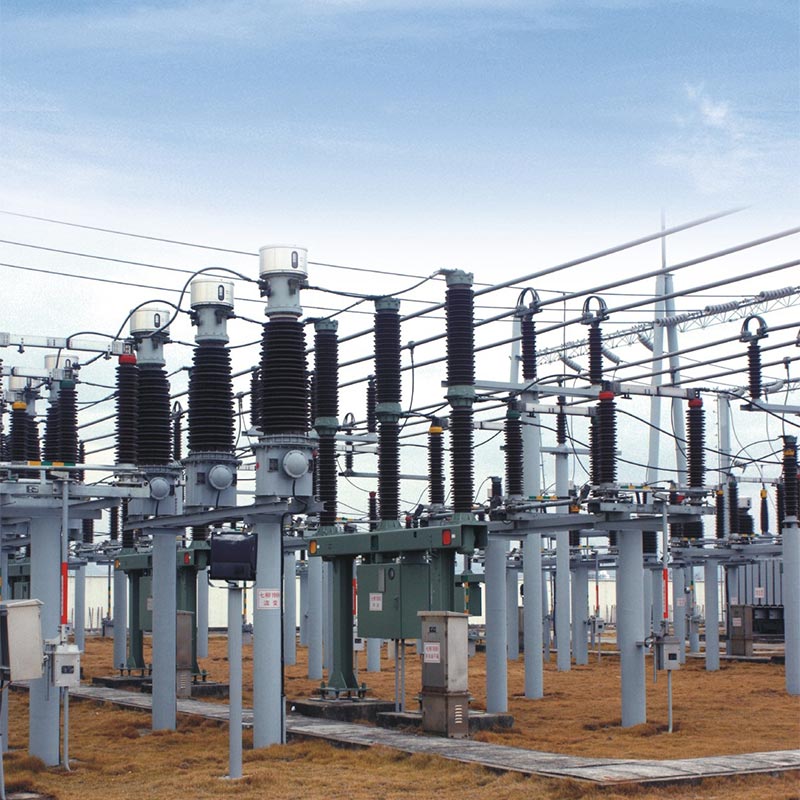

Chcete-li ověřit spolehlivost a praktičnost vysokonapěťového vypínače Usune LW36-110 pro rozvodnu, tento produkt byl úspěšně aplikován na projekt rozvodny 110 kV v klíčovém průmyslovém parku ve východní Číně. Jak důvěryhodný dodavatel, Usune, poskytl pro tento projekt 12 jističů LW36-110, které fungují stabilně více než tři roky.
Tato rozvodna zásobuje energií více než 50 velkých a středních podniků v průmyslovém parku, vyžadující extrémně vysokou stabilitu a bezpečnost. V raných fázích projektu klient komplexně porovnávali několik čínských výrobců a nakonec si vybrali jističe Usune LW36-110 kvůli jejich vynikajícím technický výkon, přísná kontrola kvality a komplexní poprodejní servis. Během provozu je produkty úspěšně odolávaly extrémním povětrnostním podmínkám včetně vysokých teplot, silného deště a nízkých teplot teploty bez zaznamenaných poruch. Míra úniku plynu SF6 byla hluboko pod standardním požadavkem (≤0,5 %), mechanický provoz byl hladký a časy otevírání a zavírání byly stabilní, což účinně zajišťovalo bezpečnost a stabilní provoz elektrické sítě parku. To si od klienta vysloužilo velkou pochvalu a Usune se stal tím určený dodavatel energetického zařízení pro projekty následného rozšiřování parku.
A1: Výrobek má mechanickou životnost 6000 cyklů a při běžném používání a pravidelné údržbě je jeho nepřetržitá životnost může dosáhnout 12 let. Mezi klíčové body údržby patří: pravidelné týdenní prohlídky (kontrola izolátoru integrita, tlak plynu SF6 a provozní stav); roční generální opravy každé 3 roky (čištění izolátorů, kontrola upevňovací prvky, měření odporu hlavního obvodu a obsahu vlhkosti plynu SF6); jsou vyžadovány generální opravy podle následující podmínky: 12 let nepřetržitého provozu, 2000 přerušení jmenovitým proudem, 20 plná kapacita (40kA) přerušení nebo 6000 mechanických operací. Usune poskytuje profesionální vedení údržby a náhradní díly dodávky pro zajištění dlouhodobého stabilního provozu produktu.
A2: Ano, tento produkt má silnou adaptabilitu na životní prostředí a může být použit ve vysokých nadmořských výškách a extrémně chladných regionech. Rozsah okolní teploty je -30 ℃ až +40 ℃, s maximální adaptabilní nadmořskou výškou ≤ 3000 m. Může odolá tlaku větru 700 Pa a námraze 10 mm a jeho seizmická pevnost splňuje požadavky horizontální zrychlení ≤0,3g a vertikální zrychlení ≤0,15g. Je také vhodný pro oblasti s denním průměrem relativní vlhkost ≤ 95 % a měsíční průměrná relativní vlhkost ≤ 90 % (25 ℃) a lze je používat v prostředích bez hořlavých látek, výbušné, chemicky korozivní a silné vibrace, plně splňující požadavky na životní prostředí většina projektů rozvoden v Číně a dokonce globálně.
Zhejiang Usune Electric Co., Ltd. je profesionální výrobce a dodavatel vysokonapěťových rozváděčů v Čína, se zaměřením na výzkum, vývoj, výrobu, prodej a poprodejní servis vysokonapěťových obvodů jističe, vypínače a další energetická zařízení. Továrna společnosti se nachází v provincii Zhejiang, Čína, o rozloze více než 10 000 metrů čtverečních, vybavených moderními výrobními linkami, testovacím zařízením a profesionální R&D tým.
Usune dodržuje filozofii „Kvalita na prvním místě, nejvyšší zákazník“, přísně zavádí systém kontroly kvality během výrobního procesu. Všechny produkty procházejí před opuštěním továrny přísným testováním. Jako důvěryhodný Dodavatel Usune poskytl vysoce kvalitní energetické vybavení pro stovky projektů rozvoden jak v tuzemsku, tak i v zahraničí mezinárodně, získává široké uznání zákazníků pro svou spolehlivou kvalitu produktů a komplexní poprodejní servis.
