Hexafluorid sírový jistič 126kv

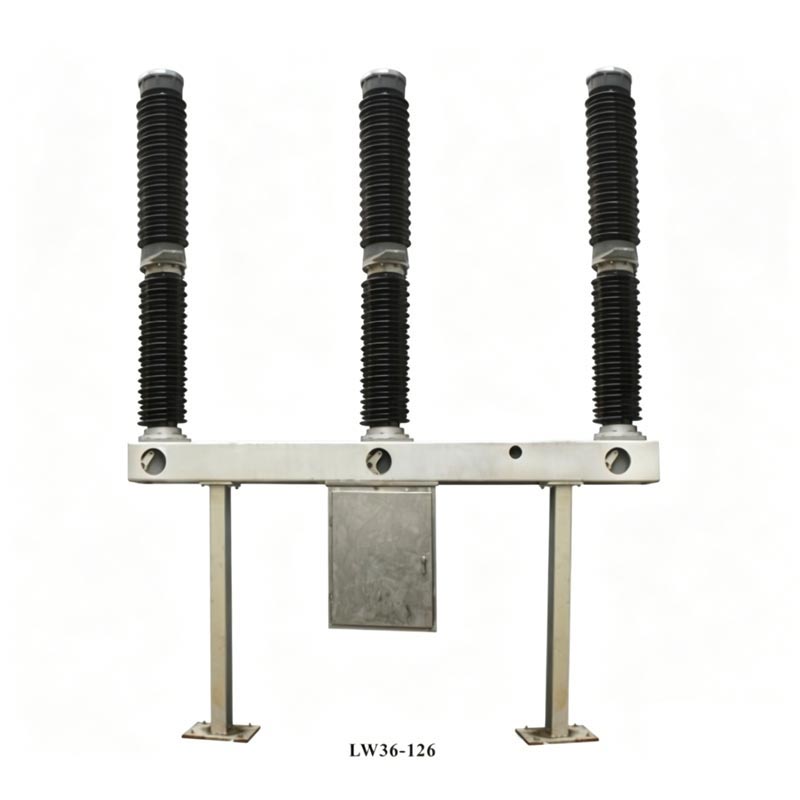

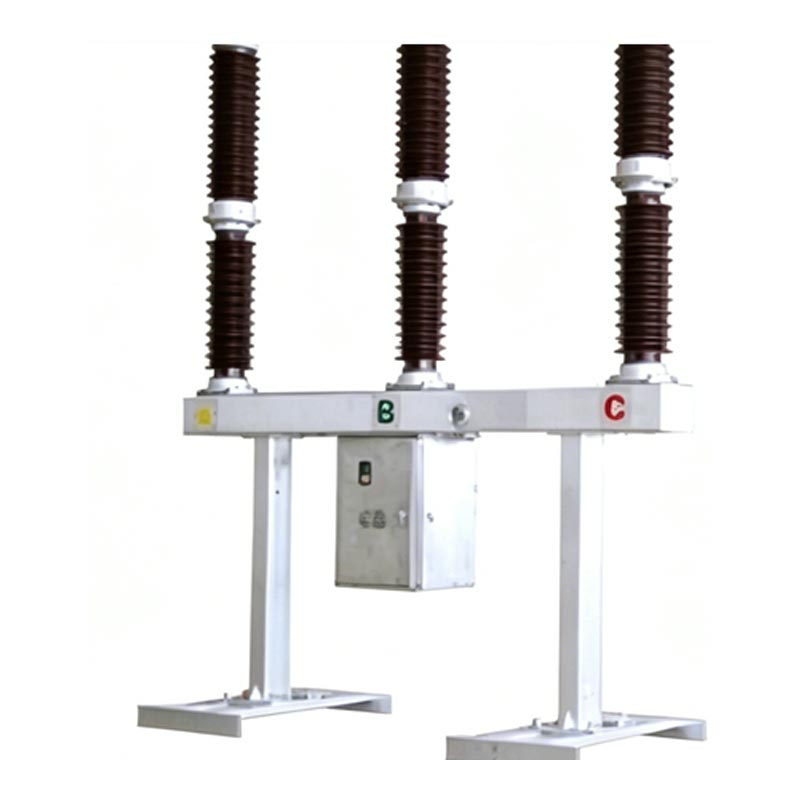

Vypínač Usune LW36-110 Sulfur Hexafluoride 126kV je základní zařízení pro ovládání a ochranu 110kV přenosové a transformační systémy a lze je také použít jako spojovací jistič a spínací zařízení skupina. Výrobek využívá integrovanou samonapájenou strukturu zhášení oblouku, přičemž každá fáze je jako jediná podpěra, jednopřerušovací jednotka. Všechny tři fáze jsou instalovány na stejném rámu, čímž je dosaženo mechanického spojení prostřednictvím pružiny provozní mechanismus. V horní části výrobku je porcelánová průchodka zhášecí komory, střední část obsahuje nosné porcelánové pouzdro a rám a skříň mechanismu obsahující elektrické ovládací prvky zavěšené pod rámem, výsledkem je kompaktní konstrukce a pohodlné ovládání.

Hlavní výhody

1. Autoritativní dodržování

Vyhovuje čínským standardům GB1984-2003 "AC High Voltage Circuit Breakers" a IEC62271-100:2001 "High Voltage" Spínací a řídicí zařízení — Část 100: Vysokonapěťové jističe,“ a prošel přísným továrním testováním a certifikace pro zajištění souladu a spolehlivosti produktu.

2. Vynikající výkon

Využívá princip zhášení oblouku „tepelná expanze + asistované foukání“, což vede ke krátkému oblouku doba hašení, dlouhá elektrická životnost a nízký provozní hluk; používá plyn SF6 s vynikající izolací a obloukem hasicí vlastnosti jako médium, eliminující riziko hoření a výbuchu, díky čemuž je vhodné pro hustě osídlené oblasti.

3. Spolehlivý důkaz

Mechanismus ovládaný pružinou má mechanickou životnost až 6000 cyklů, roční únik plynu SF6 ≤0,5 %, a odpor hlavního obvodu ≤80μΩ. Kompletní technické parametry a testovací data ověřují stabilitu produktu.

4. Silná přizpůsobivost

Široce se přizpůsobí drsnému venkovnímu prostředí s rozsahem okolní teploty -30 ℃ až +40 ℃ a nadmořskou výškou ≤ 3000 metrů. Silná odolnost vůči větru, ledu a zemětřesení, splňující potřeby různých scénářů energetických projektů.

Základní technické parametry

Hexafluoridový jistič síry 126 kV se může pochlubit vynikajícím elektrickým výkonem s hlavními parametry splňující vysoké standardy energetických zařízení 126kV zajišťující stabilní provoz ve složitých energetických systémech. Klíčové jádro parametry jsou následující:

Celková struktura produktu

Hexafluoridový jistič síry 126 kV se skládá ze tří fází, z nichž každá je vybavena samonapájecím zhášecí komora, podpůrné izolační zařízení, adsorbent a nepropustná konstrukce. Použití statického těsnění O-kroužky a těsnicí prostředek, zatímco dynamické těsnění využívá těsnění s tlakem pružiny, což zajišťuje vynikající vzduchotěsnost. The přenosová část spojuje jednopólový jistič a ovládací mechanismus, efektivně přenáší provozní síla; pružinový ovládací mechanismus má vestavěnou skříň mechanismu, poskytující ruční elektrickou energii funkce ukládání a opětovného zavírání, které nabízejí flexibilní a spolehlivý provoz.

Princip fungování produktu

1. Uzavírací stav: Systémový proud tvoří obvod přes svorky, stacionární kontakty, pohyblivé kontakty, válce, a mezikontakty, zajišťující normální přenos energie.
2. Vypínací operace: Při působení ovládacího mechanismu se pohyblivý kontakt pohybuje dolů a vytváří an elektrický oblouk, když se pohyblivé a stacionární kontakty oddělují; stlačený plyn SF6 ve válci fouká oblouk tryskou a oblouk zhasne, když proud překročí nulu.
3. Plynový systém SF6: Je vybaven integrovaným hustoměrem SF6 a regulátorem s teplotní kompenzací. může monitorovat tlak plynu v reálném čase. Když je tlak příliš nízký, spustí se alarm a mechanismus je uzamčen, aby nedošlo k mechanickému poškození.

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případ aplikace

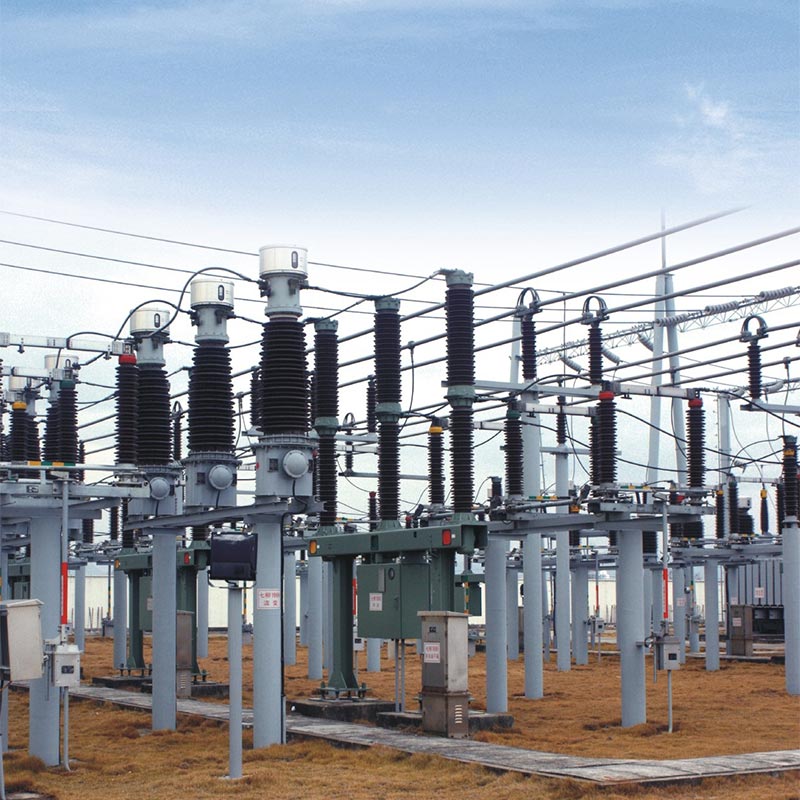

V roce 2024 byl Usune LW36-110 sírový hexafluoridový jistič 126 kV úspěšně aplikován na klíč 110 kV projekt přenosu a transformace v severní Číně. Tento projekt měl za cíl vyřešit problém nedostatečnosti kapacita napájení ve venkovských a příměstských oblastech. Místo projektu má velký teplotní rozdíl (-25 ℃ až +38 ℃) a časté písečné bouře, což klade extrémně vysoké požadavky na přizpůsobivost a spolehlivost prostředí energetické zařízení.

Jako určený dodavatel pro tento projekt poskytl Usune 28 jističů LW36-110. Továrna odeslána profesionální technici, kteří na místě poskytnou pokyny pro instalaci, uvedení do provozu a zkušební provoz. Po osm měsíců stabilního provozu dosáhl produkt nulových poruch s mírou úniku plynu SF6 hluboko pod hodnotou standardní požadavky (skutečný test ≤0,3 %) a rychlost odezvy otevírání a zavírání plně odpovídala návrhu projektu standardy. Poté, co byl projekt uveden do provozu, účinně zlepšil stabilitu místní elektrické sítě, snížily výpadky proudu způsobené poruchami zařízení a získaly vysoké uznání od vlastníka projektu i místních energetického oddělení, plně ověřující vynikající přizpůsobivost prostředí a spolehlivý provozní výkon Použijte jistič 126kV SF6 ve skutečných pracovních podmínkách.

FAQ

Q1: Jaká je životnost jističe Usune Sulphur Hexafluoride 126kV a jaké jsou klíče body údržby?

A1: Mechanická životnost produktu je 6000 cyklů a doporučená nepřetržitá životnost je 12 let. klíč body údržby: Týdenní rutinní kontroly (integrita izolátoru, tlak plynu SF6 atd.); roční údržba každé 3 roky (čištění izolátorů, měření odporu hlavního obvodu atd.); když produkt dosáhne podmínky údržby (např. 20 zkratových přerušení s plnou kapacitou), kontakty oblouku, adsorbent a těsnicí kroužky je třeba vyměnit. Výrobce vyšle profesionální personál, který poskytne pokyny pro údržbu na místě.

Otázka 2: Lze jistič Usune LW36-110 použít v oblastech s vysokou nadmořskou výškou a mrazem? Co je maximálně vhodné nadmořská výška?

A2: Ano. Tento produkt je speciálně navržen pro drsná venkovní prostředí se silnou adaptabilitou na vysoké nadmořských výškách a nízkých teplotách. Je vhodný do nadmořských výšek do 3000 metrů a snese i nízké teploty až -30 ℃, plně vyhovující potřebám vysokohorských a mrazivých oblastí, jako je západní Čína. Kromě toho, skříň mechanismu má vestavěné topení, které poskytuje ochranu proti vlhkosti a mrazu během deště, sněhu a silného mrazu sezón, zajišťující stabilní provoz.

Dodavatel a poprodejní servis

Zhejiang Usune Electric Co., Ltd., jako profesionální výrobce vysokonapěťových energetických zařízení v Číně, má kompletní výrobní linku a přísný systém kontroly kvality. Továrna je vybavena pokročilou testovací zařízení a každý produkt předtím prochází vakuováním, plněním plynem a testováním mechanického výkonu opuštění továrny, aby byla zajištěna kvalita produktu. Jako spolehlivý dodavatel poskytuje Usune jednorázový poprodejní servis, včetně pokynů k instalaci na místě, uvedení do provozu, školení údržby a dodávek náhradních dílů. Profesionál technický tým rychle reaguje na potřeby uživatelů a zajišťuje dlouhodobý stabilní provoz zařízení.
