Vysokonapěťový jistič Sf6

Zhejiang Usune Electric Co., Ltd., profesionální výrobce vysokonapěťových elektrických zařízení v Číně, zahájil vysokonapěťový jistič Sf6 LW36-110. Tento produkt je třífázový venkovní rozváděč vysokého napětí AC 50Hz vhodné pro řízení a ochranu 110kV přenosových a transformačních systémů. Může být také použit jako a montáž jističe a spínacího zařízení.

Vysokonapěťový jistič Sf6 využívá jedinečný princip zhášení oblouku „tepelná expanze + asistované foukání“, vybavena pružinovým ovládacím mechanismem typu CTB-1, vyhovujícím národním a mezinárodním normám a má vynikající zhášení oblouku, vysokou bezpečnost a stabilní provozní vlastnosti. Jako spolehlivý Společnost Usune se zavázala poskytovat vysoce kvalitní a odolné vysokonapěťové rozváděče. Jeho obvod LW36-110 SF6 jistič byl široce používán v klíčových projektech, jako jsou elektrické sítě a průmyslové parky, poskytující spolehlivé napájení pro výstavbu infrastruktury.

Hlavní výhody

1. Pokročilá technologie zhášení oblouku

Využívá unikátního principu zhášení oblouku „tepelná expanze + asistované foukání“ a vyznačuje se krátkým obloukem doba hašení, dlouhá elektrická životnost a nízká provozní hlučnost, účinně zlepšující stabilitu napájecího zdroje.

2. Vysoká bezpečnost

Používá plyn SF6 jako izolaci a médium pro zhášení oblouku a může se pochlubit vynikající izolací a zhášením oblouku výkon, eliminuje riziko vznícení a výbuchu, díky čemuž je vhodný do hustě obydlených oblastí.

3. Stabilní operační mechanismus

Je vybaven pružinovým ovládacím mechanismem typu CTB-1, vyznačuje se jednoduchou a kompaktní konstrukcí, bezpečnou a spolehlivou provoz a silné schopnosti proti rušení.

4. Soulad s mezinárodními standardy

Plně kompatibilní s GB1984-2003 "AC High Voltage Circuit Breakers" a IEC62271-100, 2001 "High Voltage Switchgear" and Controlgear—Part 100: High Voltage Circuit Breakers," splňující technické požadavky globální energetiky projekty.

Platné podmínky prostředí

Vysokonapěťový jistič Sf6 je navržen pro venkovní použití a nabízí silnou přizpůsobivost prostředí a vhodnost pro různé náročné provozní podmínky:

1. Okolní teplota: -30℃ ~ +40℃
2. Nadmořská výška: ≤3000m
3. Relativní vlhkost: Denní průměr ≤95 %, měsíční průměr ≤90 % (při 25℃)
4. Tlak větru ≤700Pa; Tloušťka námrazy ≤10 mm
5. Seismická intenzita: Horizontální zrychlení ≤0,3g, Vertikální zrychlení ≤0,15g
6. Žádné hořlavé, výbušné, chemicky korozivní nebo silně vibrující prostředí

Struktura produktu a princip fungování

1. Celková struktura

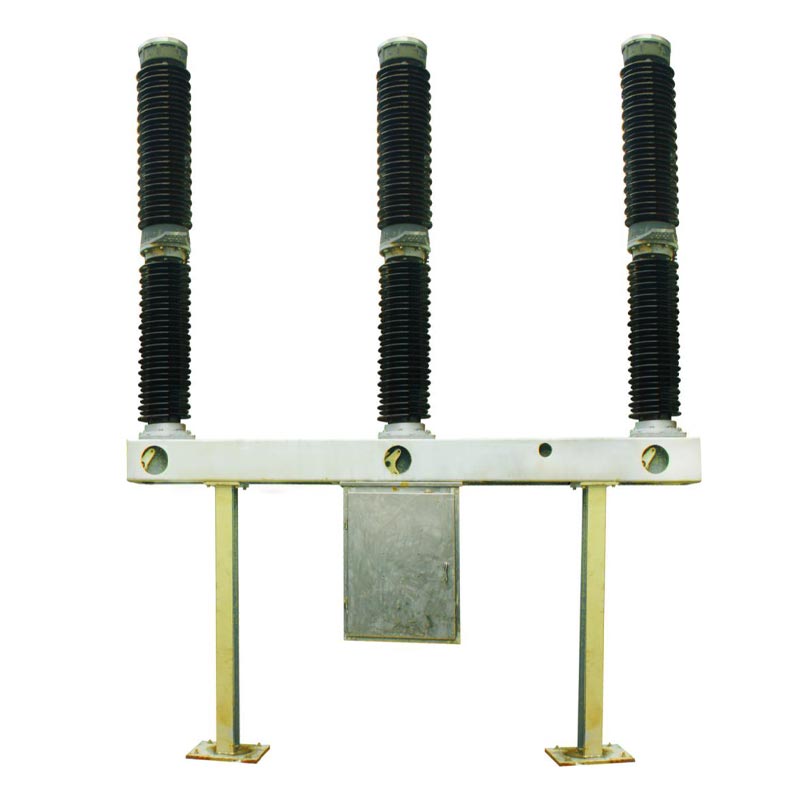

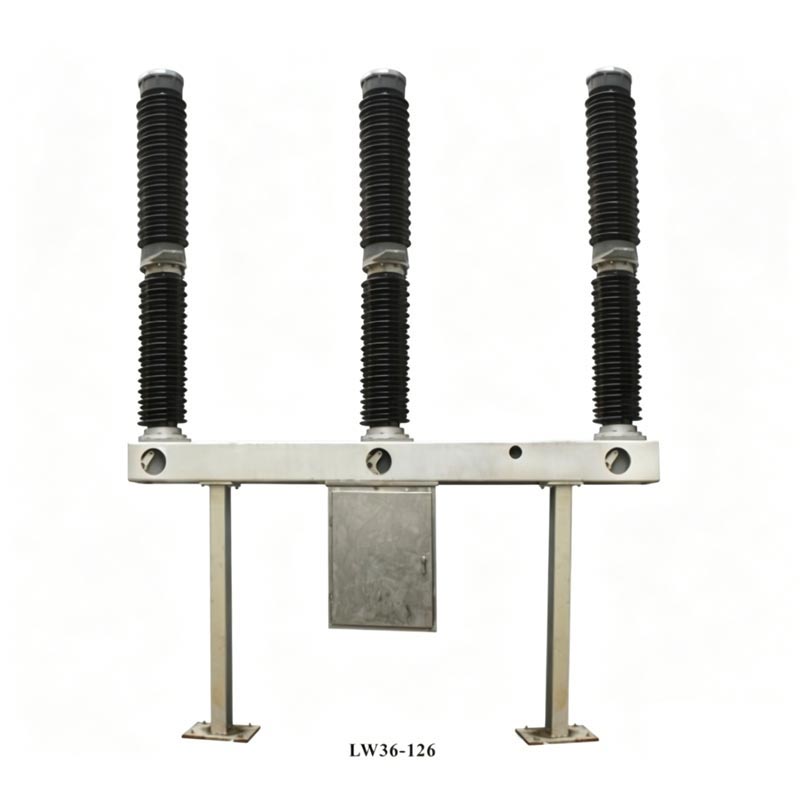

Vysokonapěťový jistič Sf6 využívá integrovanou samozhášecí strukturu zhášení oblouku. Každá fáze je jednopilířový single-break (POL). Každý jistič se skládá ze tří fází, instalovaných na stejném rámu, a ovládaný pružinovým mechanismem, přičemž tři fáze jsou mechanicky propojeny. Horní část produktu obsahuje Porcelánová průchodka zhášecí komory, střední část obsahuje podpěrnou porcelánovou průchodku a rám a skříň mechanismu je zavěšena pod středem rámu a je v ní umístěn pružinový a elektrický mechanismus ovládací prvky. Regulátor hustoty plynu SF6 je instalován na přední straně rámu, který je podepřen na obou končí podpěrami.

2 Klíčové součásti a funkce

- Jednotka zhášení oblouku: Využívá samonabíjecí strukturu zhášení oblouku. Když dojde k vypnutí jističe, vysokotlaká tepelná expanze ve válci uhasí oblouk, což zajišťuje rychlé a účinné hašení.
- Podpěrné izolační zařízení: Podpírá izolátor zhášecí komory a zajišťuje izolaci země pro komponenty pod napětím; izolační tyč spojuje ovládací rameno a dorazovou tyč, což zajišťuje bezpečnost izolace.
- Adsorbent: Instalován uvnitř horního koncového krytu zhášecí komory, udržuje plyn SF6 suchý a absorbuje rozkladné plyny vznikající při obloukovém rozkladu. Při údržbě je nutné jej vyměnit.
- Struktura zabraňující úniku: Využívá kombinaci statického těsnění (O-kroužek + těsnící hmota) a dynamického těsnění (pružinové kompresní těsnění), dosahující roční míry úniku plynu SF6 ≤0,5 %. - Mechanismus ovládaný pružinou: Aktivuje operace otevírání, zavírání a opětovného zavírání s rychlou akční rychlostí (doba zavírání ≤ 145 ms, doba otevírání ≤ 60 ms), stabilní výkon a podporuje ruční a elektrické ukládání energie.

3. Princip práce

- Uzavírací poloha: Systémový proud teče přes svorky, stacionární kontaktní nosnou tyč, stacionární hlavní kontakt, pohyblivý hlavní kontakt, válec, mezilehlý kontakt a mezilehlá příruba, tvořící obvod skrz terminály.
- Operace otevírání: Při působení ovládacího mechanismu ovládací rameno táhne izolační tyč, píst tyč, válec, pohyblivý obloukový kontakt a tryska směrem dolů; při pohyblivých a stacionárních kontaktech vzniká oblouk oddělit. Poté, co se pohyblivý kontaktní systém přesune do určité polohy, tryska se otevře a stlačí plyn SF6 odfoukněte oblouk a zhasněte oblouk, když proud překročí nulu.
- Zavírání: Ovládací mechanismus pohání pohyblivý kontakt nahoru do zavírací polohy, zatímco SF6 plyn vstupuje do válce a připravuje se na další otevření.

Klíčové technické parametry

Jistič Usune LW36-110 SF6 se může pochlubit vynikajícím technickým výkonem, přičemž klíčové parametry splňují vysoké standardy 110kV energetických systémů, zajišťující stabilní a efektivní provoz.

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Praktický případ použití

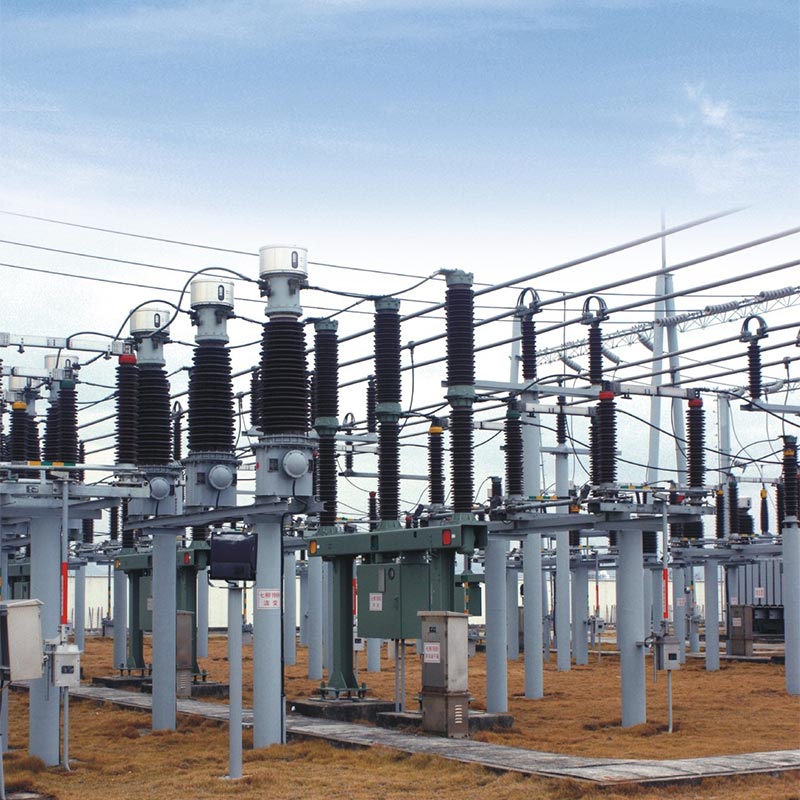

Případová studie: Projekt modernizace elektrické sítě 110 kV v severní Číně

Pozadí projektu: 110kV rozvodná síť v severní Číně potřebovala modernizovat svůj stárnoucí rozváděč, aby zlepšila výkon stabilita a bezpečnost dodávek, čelit drsným prostředím, jako jsou nízké zimní teploty (-25 ℃) a silný vítr tlak.

Aplikace produktu: Projekt vybral 20 jističů Usune LW36-110 SF6. Jejich adaptabilita na nízké teploty (-30℃~+40℃) a vynikající výkon při zhášení oblouku účinně vyřešil problém nestabilního provozu stárnutí zařízení při nízkých teplotách.

Výsledky aplikace: Od uvedení do provozu v roce 2022 zařízení fungovalo stabilně čtyři roky bez selhání zhášení oblouku, únik plynu nebo jiné závady. Roční míra spolehlivosti napájení se zvýšila o 0,8 %, efektivně zajišťující normální zásobování energií pro obyvatele a průmyslové podniky v oblasti.

FAQ

Q1: Jaká je životnost vysokonapěťového jističe SF6 Usune LW36-110 a jaká je údržba nutné během provozu?

A1: Výrobek má mechanickou životnost 6000 cyklů a nepřetržitou životnost až 12 let za normálních podmínek údržbu. Běžná údržba zahrnuje týdenní vizuální kontroly (integrita izolátoru, tlak plynu SF6 atd.) a každoroční údržbu každé 3 roky (čištění izolátoru, měření odporu hlavního obvodu atd.). Hlavní generální oprava je nutná, pokud jsou splněny podmínky údržby (např. 12 let nepřetržitého provozu, jmenovitý proud 2000 přerušení atd.). Výrobce Usune poskytuje profesionální vedení údržby a dodávky náhradních dílů, aby zajistil dlouhodobě stabilní provoz zařízení.

Otázka 2: Co je třeba udělat, pokud dojde k úniku plynu SF6 z jističe a existují nějaká bezpečnostní rizika?

A2: Tento produkt využívá dvojitou nepropustnou strukturu (statické těsnění + dynamické těsnění) s roční mírou úniku ≤0,5 %, hluboko pod národním standardem. Pokud je detekován únik, místo úniku lze lokalizovat pomocí úniku plynu SF6 detektor. Po odpojení napájení lze těsnicí hmotu nebo O-kroužek vyměnit. Plyn SF6 je netoxický a nehořlavý, ale nadměrný únik může ovlivnit izolaci a účinnost zhášení oblouku zařízení. Výrobek je vybaven s regulátorem hustoty plynu SF6; spustí alarm, když je tlak pod hodnotou alarmu (0,45±0,03MPa) a zablokuje se provoz, když je tlak nižší než blokovací tlak (0,40±0,03MPa), čímž se zabrání bezpečnostním rizikům.
