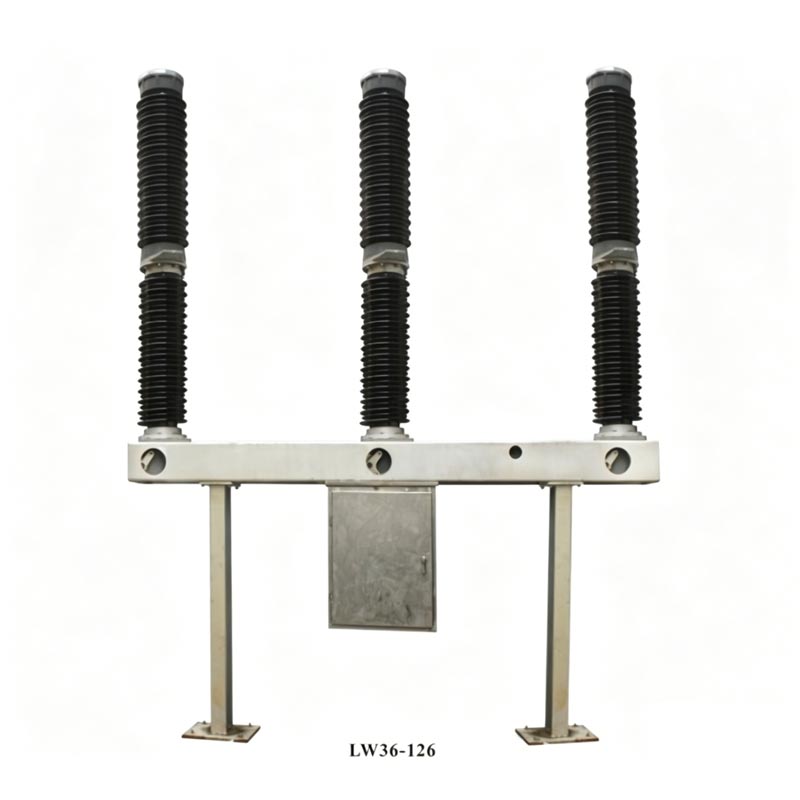

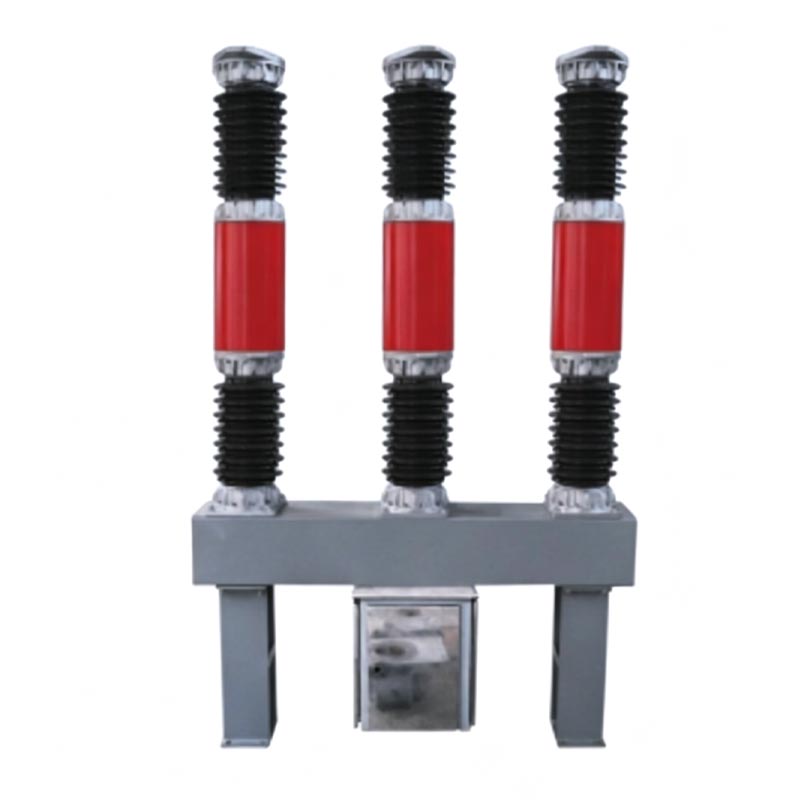

Zhejiang Usune Electric Co., Ltd. série LW36-126 110kV SF6 Switch 2000A 3150A je nezávisle vyvinutý venkovní vysokonapěťové rozvaděče. Je kompatibilní se jmenovitým napětím 110 kV (maximálně 126 kV) a střídavým proudem 50 Hz. to je používá se hlavně pro přerušení jmenovitého proudu, poruchového proudu a přepínání vedení, čímž se dosáhne spolehlivého řízení a ochrany energetického systému. Může být také použit jako spojovací jistič.
| Název parametru | Specifikace |
| Jmenovité napětí | 110 kV (max. 126 kV) |
| Jmenovitý proud | 2000A, 3150A |
| Frekvence | 50 Hz |
| Okolní teplota | -30 ℃ ~ +40 ℃ |
| Nadmořská výška | ≤3000 m |
| Úroveň znečištění | ≤ Úroveň IV |
| Obloukové zhášecí a izolační médium | Plyn SF6 |
| Operační mechanismus | Nový typ pružinového ovládacího mechanismu |
1. Pokročilá technologie zhášení oblouku: 110kV SF6 Switch 2000A 3150A přijímá mezinárodně vedoucí
samonapájecí princip zhášení oblouku, který nabízí vynikající výkon při zhášení oblouku, krátkou dobu hoření oblouku a
nízká ztráta kontaktu.
2. Dlouhá životnost: Jmenovité vypínací cykly dosahují 20krát, s cyklem údržby až 10 let za normálních podmínek
provozní podmínky, což výrazně snižuje náklady na provoz a údržbu.
3. Spolehlivý a nízký hluk: Optimalizovaný pružinový mechanismus, nízký provozní výkon, stabilní provoz a nízká hlučnost,
vhodné pro obytné i městské prostředí.
4. Silná přizpůsobivost prostředí: 110kV SF6 Switch 2000A a 3150A vykazují stabilní výkon v
nízkoteplotní, vysokohorská a silně znečištěná prostředí, prokazující vynikající odolnost vůči znečištění
a korozi.
5. Snadná instalace a údržba: Kompaktní konstrukce a lehký design usnadňují pohodlnou instalaci
a uvedení do provozu, vyžadující minimální denní údržbu.
6. Vysoká nákladová efektivita: Vynikající výkon za rozumnou cenu, srovnatelný s dováženými značkami, efektivně
snížení projektových investic.

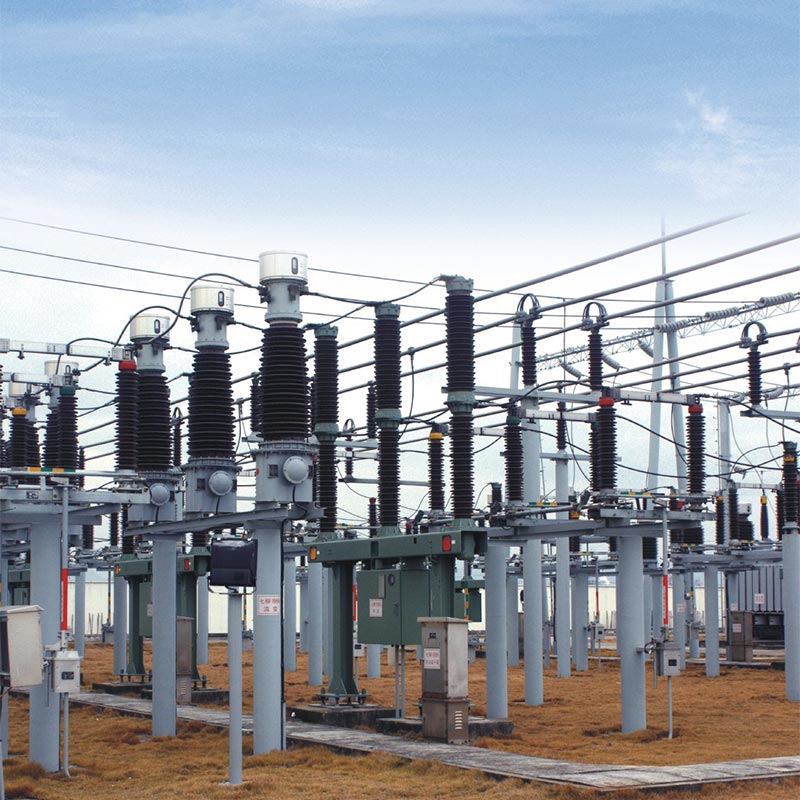

V roce 2023 byl přepínač Usune LW36-126 typu 110kV SF6 (3150A) aplikován na 220kV rozbočovači v provincii Gansu, zásobování energií okolních městských oblastí, průmyslových parků a nových energetických elektráren. Během 18 měsíců od jeho provoz: úspěšně přerušil 7 zkratových poruch s přesným chodem a nulovými poruchami; a Tlak SF6 je stabilní, čtvrtletní testy nezjišťují žádné úniky; zvýšení teploty při plném provozu splňuje normy, splňující požadavky na silnoproudý provoz.
V roce 2024 si pobřežní větrná farma o výkonu 200 MW v provincii Jiangsu vybrala rozváděč Usune 110 kV SF6 (2000 A). Tváří v tvář V prostředí s vysokou solnou mlhou, vysokou vlhkostí a častými tajfuny fungovalo zařízení stabilně a prokázal vynikající odolnost proti korozi a znečištění. Spolehlivě umožňuje časté mřížky připojení/odpojení spínání větrných turbín. Ve srovnání s dováženým zařízením byly náklady na projekt sníženy o 25 % a náklady na provoz a údržbu o 40 %.
| Položka | Jednotka | Parametry | |
| Jmenovité napětí | kV | 72.5 | 126 |
| Jmenovitý proud | A | 1250/2500/3150 | 1250/2500/3150 |
| Jmenovitá frekvence | Hz | 50 | 50 |
| Jmenovitý zkratový odpadní proud | kA | 31,5/40 | 31,5/40 |
| Jmenovitý zkratový a uzavírací proud (špičkový) | kA | 80/100 | 80/100 |
| Jmenovitý krátkodobý výdržný proud | kA | 31,5/40 | 31,5/40 |
| Jmenovité výdržné napětí špičkové hodnoty | kA | 80 | 80/100 |
| Jmenovité výdržné napětí napájecí frekvence (1 min) | kV | K zemi:160 Rozteč lomu:202 | K zemi:230 Rozteč zlomenin:230+73 |
| Jmenovité výdržné napětí bleskového impulsu (1 min) | kV | K zemi:350 Rozteč zlomenin:410 | K zemi:550 Rozteč lomu:550+103 |
| Jmenovitá doba stání při zkratu | s | 4 | 4 |
| Jmenovitý vytahovací vypínací proud | kA | 8 | 10 |
| Poruchový proud na blízkou vzdálenost | kA | 90 % Ik, 75 % Ik | 90 % Ik, 75 % Ik |
| Jmenovitý obvod nabíjecího proudu při zapnutí-vypnutí | A | 10 | 31.5 |
| Jmenovitá provozní sekvence | 0-0,3s-C0-180s-CO | 0-0,3s-C0-180s-CO | |
| Tlak plynu SF6 (stolní tlak 20℃) | MPa | 0.5 | 0.6 |
| Mechanická životnost | Times | 6000-10000 | 6000-10000 |
Za normálních provozních podmínek je cyklus údržby 10 let. Mezi položky kontroly jádra patří tlak SF6 a čistota, mechanické provozní vlastnosti, izolační výkon a spojovací prvky. Usune poskytuje životnost technickou podporu a pokyny k údržbě.
Standardní model je vhodný pro nadmořské výšky ≤3000 m a teploty ≥-30℃. Pro vyšší nebo nižší nadmořské výšky teploty, Usune nabízí přizpůsobená řešení zajišťující stabilní provoz optimalizací tlaku vzduchu, pomocí materiály odolné proti nízkým teplotám a zlepšující izolaci.
Jako profesionální výrobní závod zavádí Usune přísnou kontrolu kvality zahrnující kontrolu surovin, testování polotovarů a testování plného zatížení před odesláním. Komplexní systém řízení výroby zajišťuje včasné dodání a každý produkt je vybaven zkušebním protokolem a certifikátem kvality.
1. Městské a venkovské energetické sítě: 110kV rozvodna a ochrana transformátoru.
2. Nový energetický sektor: Větrné, fotovoltaické a vodní posilovací stanice.
3. Průmyslové a těžařské podniky: Velké energetické jednotky, jako jsou ropné, chemické a hutnické
průmyslová odvětví.
4. Infrastruktura: Napájecí systémy pro železnice, metro, letiště a datová centra.
Usune 110kV SF6 Switch 2000a 3150a integruje pokročilou technologii, spolehlivou kvalitu a vysokou nákladová efektivita. Díky silné technické síle a komplexnímu servisnímu systému poskytuje bezpečné a stabilní energetické zařízení zákazníkům po celém světě.
