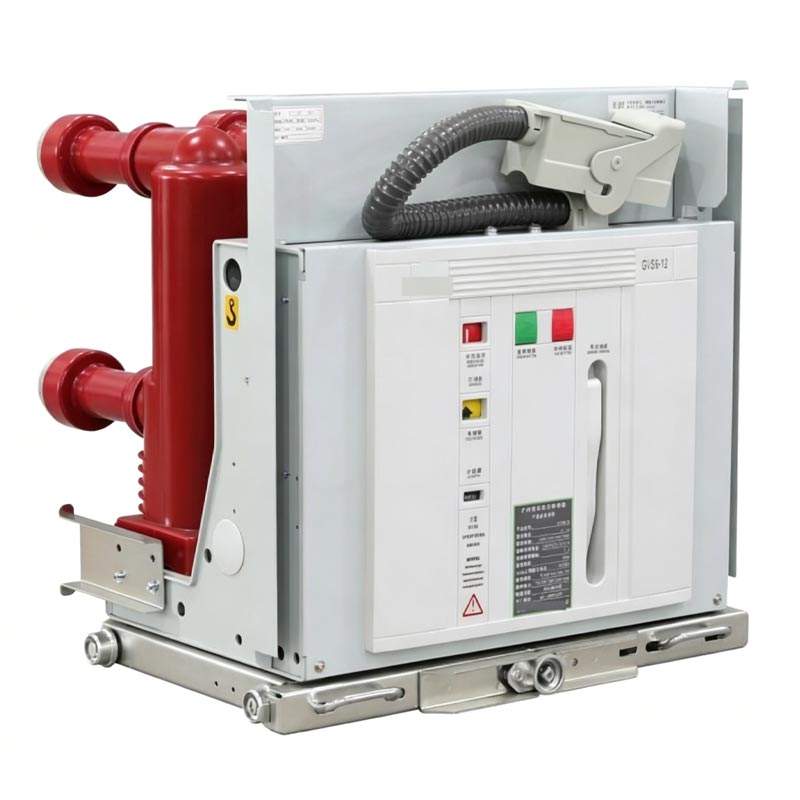

Hv vnitřní vakuový jistič

Vnitřní vakuový vypínač HV je vnitřní vysokonapěťový třípolohový vakuový vypínač, umístěný jako "bezpečné, spolehlivé, efektivní, bezúdržbové a přizpůsobitelné všem scénářům." Je vhodný pro napájení 3,6-12kV systémy, které řeší problémová místa tradičních jističů a slouží jako jednotka ochrany jádra pro napájení sítě a průmyslová zařízení.

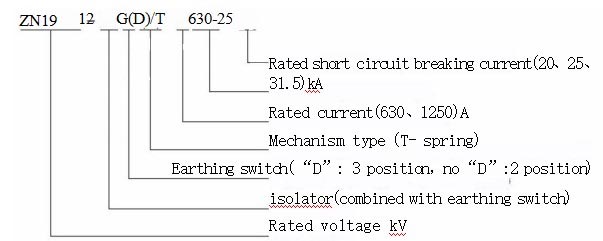

Kód položky a význam

Poznámka: Pokud není k dispozici uzemňovací spínač, funguje uzemňovací ovládací hřídel jako blokovací hřídel a rozměry zůstat beze změny.

Hlavní výhody

1. Vynikající elektromechanický výkon a dlouhá životnost

Stabilní mechanická struktura a vynikající elektrický výkon. Mechanická životnost dosahuje 3000 cyklů odpojovače, 10 000 cyklů pro jističe a 3 000 cyklů pro uzemňovací spínače. Hlavní okruh používá polovodičové vestavěné póly, zlepšuje přizpůsobivost prostředí a spolehlivost izolace bezúdržbový provoz a snížení nákladů na údržbu.

2. Modulární design a pohodlný provoz

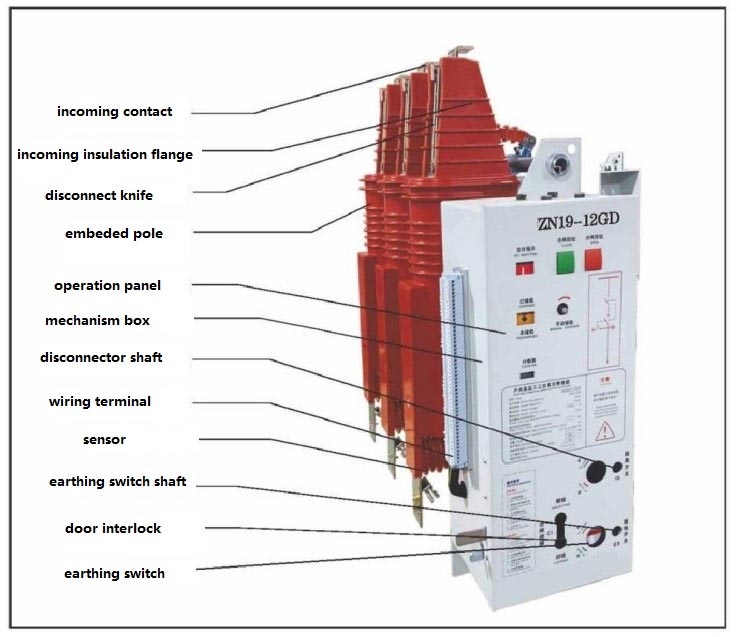

Modulární rám integruje více hlavních komponent a dosahuje miniaturizovaného designu. Ovládací mechanismus může být nezávisle vyměňována a udržována, s podporou ručního ovládání, ukládání energie AC/DC a dálkového ovládání, přizpůsobení různým provozním potřebám a zlepšení efektivity.

3. Vícenásobné ochrany pro zabránění nesprávné činnosti

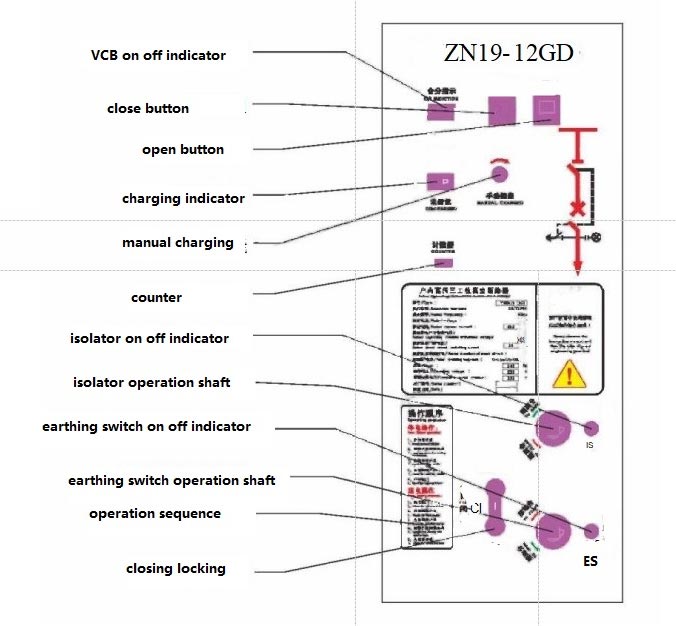

Vnitřní vakuový vypínač HV je vybaven komplexními elektromechanickými blokovacími zařízeními. The odpojovač je po vypnutí viditelně zlomený, dveře skříně jsou blokovány uzemňovacím spínačem a odchozí vedení je vybaveno bezkontaktním čidlem indikátoru živého vedení, komplexně zajišťujícím provozní a bezpečnost zařízení.

4. Všestranné aplikace

Přizpůsobí se různým typům skříní a lze jej instalovat vpřed i vzad. Vhodné pro různé zátěží, je zvláště vhodný pro scénáře zahrnující častý provoz a vícenásobný zkratový proud přerušení, splňující různé potřeby distribuce energie.

Základní technické parametry

Případ aplikace Real-World

Případová studie ze středně velkého průmyslového a těžebního podniku ve východní Číně ověřuje praktickou stránku produktu hodnota: Podnikový distribuční systém 10 kV původně používal tradiční olejové jističe, které utrpěly z vysokých ztrát, složité údržby a vysoké poruchovosti (8 %). Po výměně vadného obvodu za HV Vnitřní vakuový jistič v roce 2023 bylo dosaženo bezúdržbového provozu, což ušetřilo 30 000 RMB na roční údržbě náklady, snížení spotřeby energie o 68 %, snížení poruchovosti pod 1 % a zajištění stabilního provozu po dobu 18 měsíce bez selhání. To plně demonstruje hodnotu produktu ve „snížení nákladů, zlepšení efektivity a bezpečnost,“ předvádí profesionální schopnosti Usune jako dodavatele.

Pokyny pro použití a údržbu produktu

1. Platné provozní podmínky

Vnitřní vakuový jistič HV je vhodný pro vnitřní prostředí s nadmořskou výškou ≤1000 m, seismickou intenzitou ≤8 stupňů a bez výbušné koroze nebo silných vibrací, s denní průměrnou vlhkostí <95 % a měsíčním průměrem vlhkost <90%. Pro nadmořské výšky nad 1000 m jsou při výběru vyžadovány odborné výpočty.

2. Provozní postupy

Podporuje ruční a elektrický provoz: Manuální provoz vyžaduje vyhrazenou rukojeť pro ukládání energie uložení před sepnutím a vypnutím jističe; elektrický provoz vyžaduje připojení k sekundárnímu napájení napájení, skladování energie a ovládání pomocí ovládacích tlačítek. Oddělovací spínač se otevírá ve směru hodinových ručiček a zavírá proti směru hodinových ručiček. Dveře skříně a uzemňovací spínač jsou pro bezpečnost vzájemně blokovány.

3. Požadavky na údržbu

Celá jednotka je bezúdržbová; vakuové zhášedlo by mělo být kontrolováno pouze v případě vnějšího poškození podezřelý. Ovládací mechanismus vyžaduje pravidelnou kontrolu a po 5 letech by měl být vnější povrch vyčištěn provozu nebo po údržbě. Údržbu musí provádět kvalifikovaný personál; pomocný zdroj napájení by měl být nejprve odpojen.

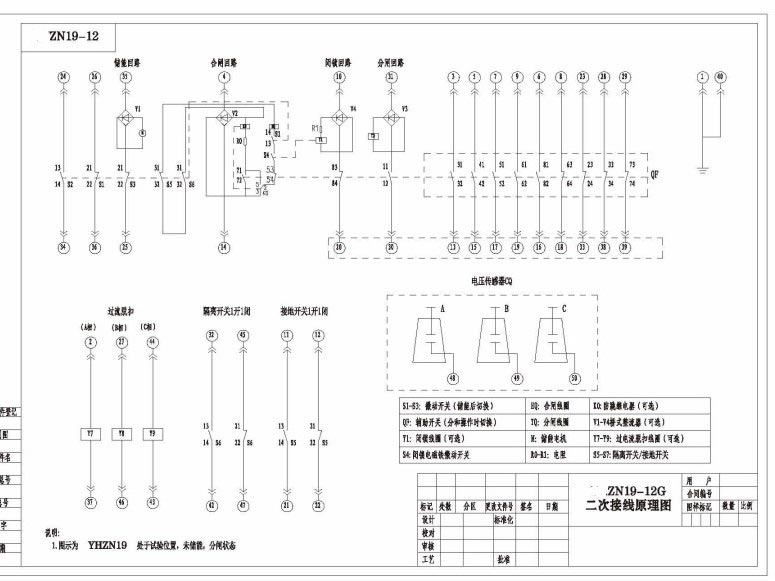

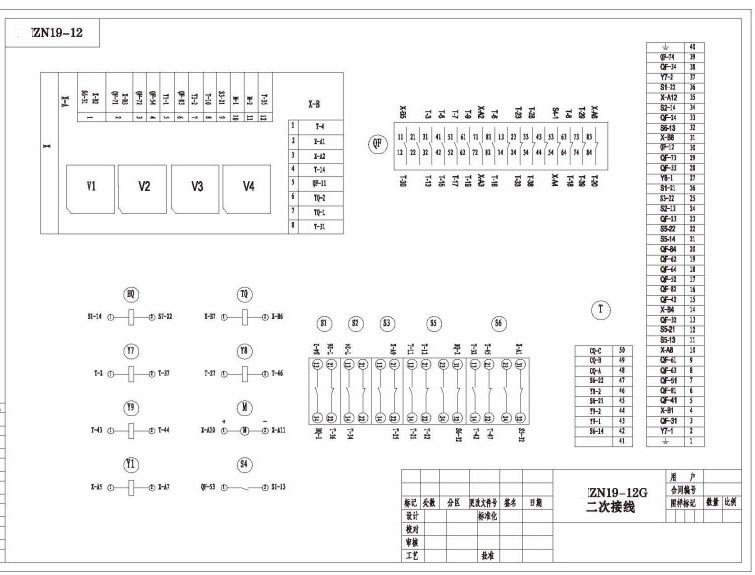

Vnější rozměr a schéma zapojení

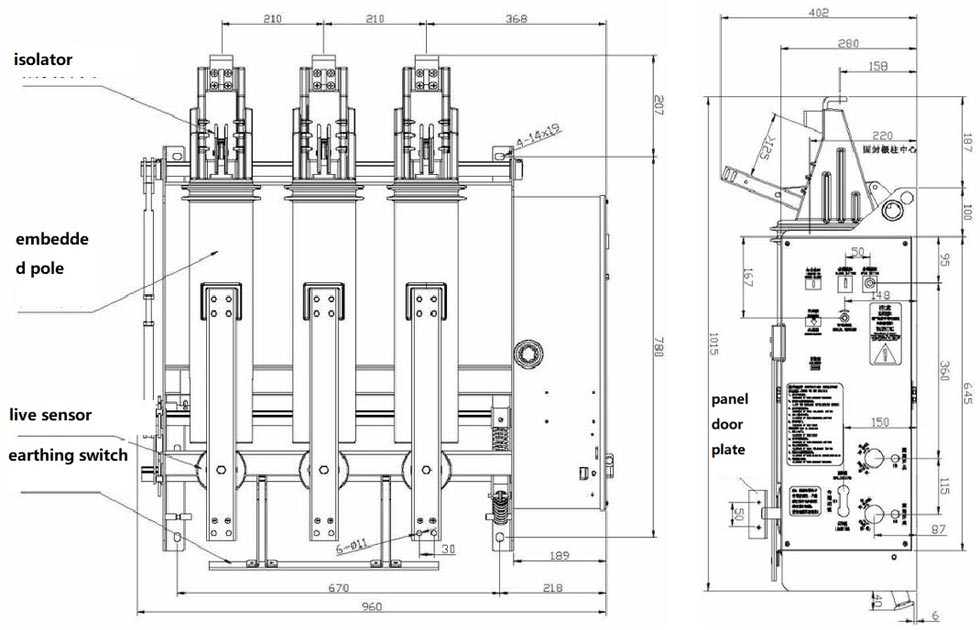

Instalace inverze ZN19-12GD/(1250)-(31.5).

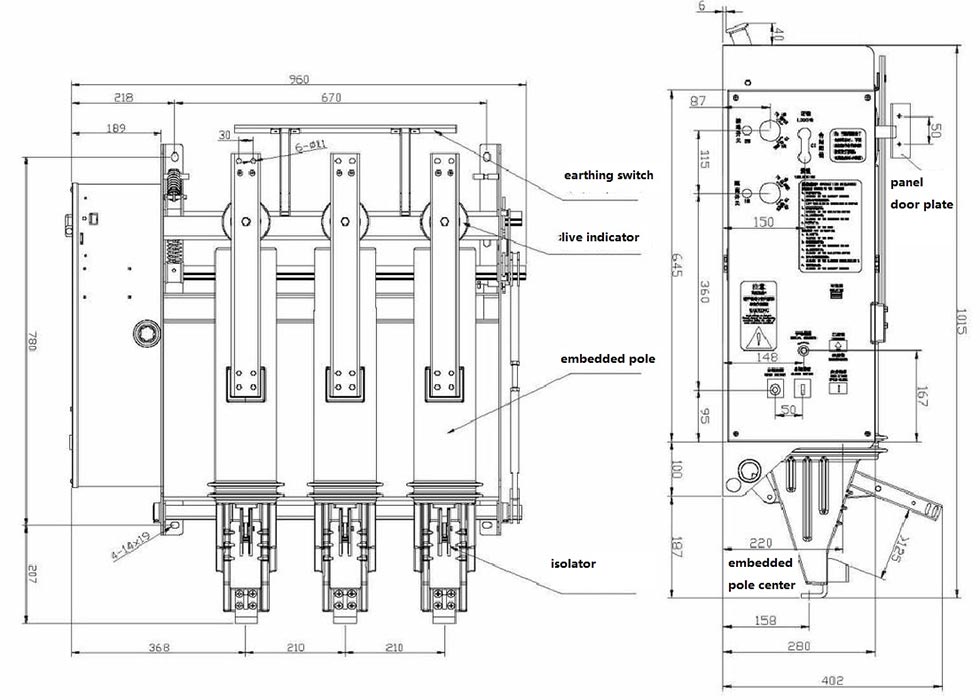

ZN19-12GD/(1250)-(31.5) normální instalace

Záruka značky a výhody partnerství

Jako profesionální výrobce má Usune moderní továrnu. Náš HV vnitřní vakuový jistič prochází přísné testování výkonu a mechanického vloupání před opuštěním továrny; balení a doprava jsou standardizované, aby bylo zajištěno, že zařízení dorazí v dobrém stavu. Jako vysoce kvalitní domácí dodavatel v Číně Usune poskytuje přizpůsobená řešení, komplexní poprodejní servis a rychlé dodání. Naše výrobky jsou vyváženy do zámoří, Díky naší vynikající kvalitě jsme preferovanou volbou v oboru a uživatelům neustále poskytujeme spolehlivé řešení distribuce energie.
