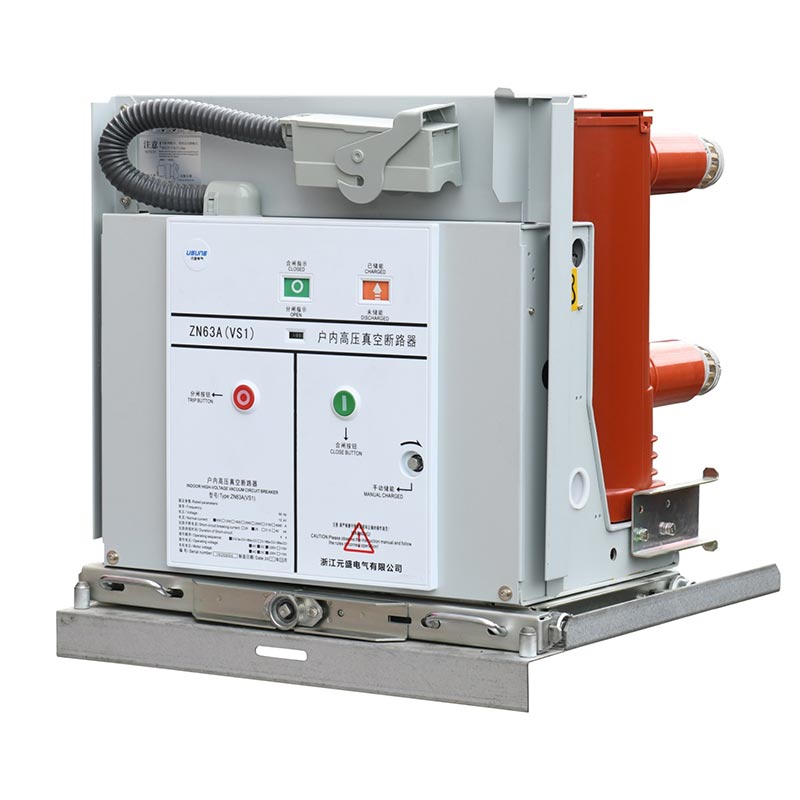

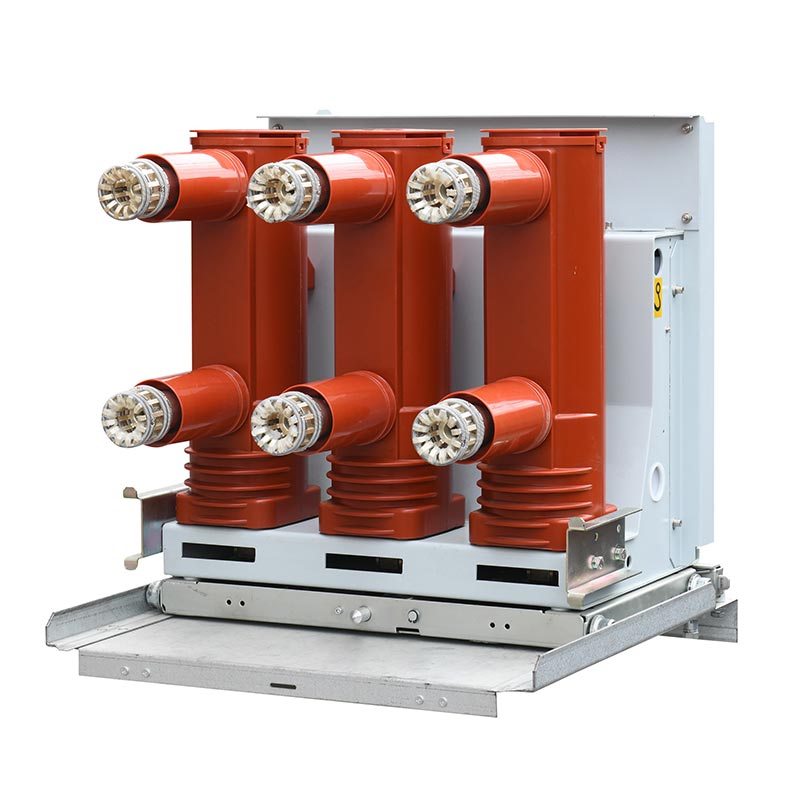

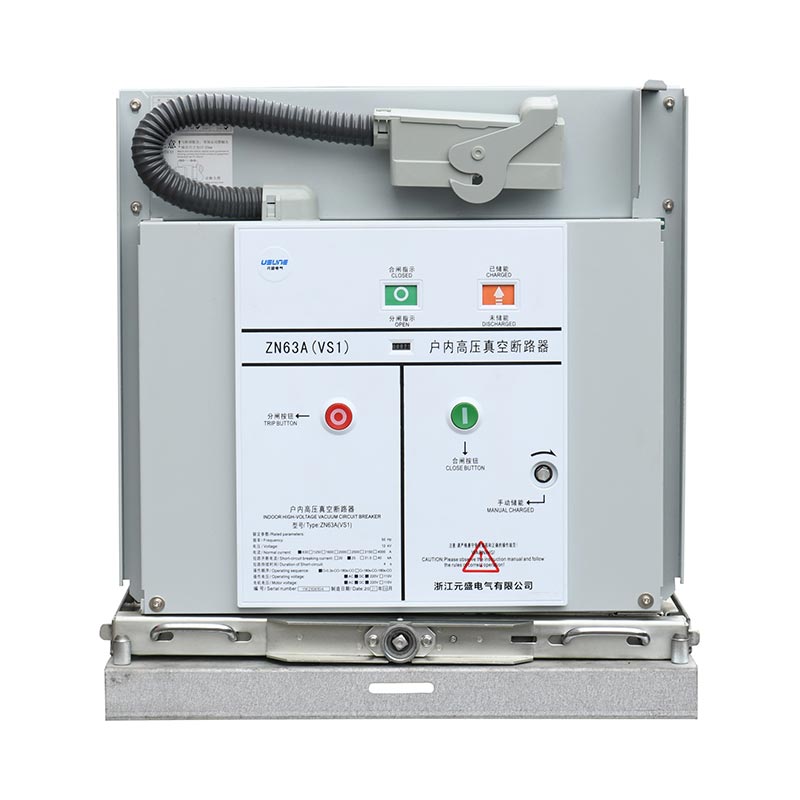

24kv vakuový jistič

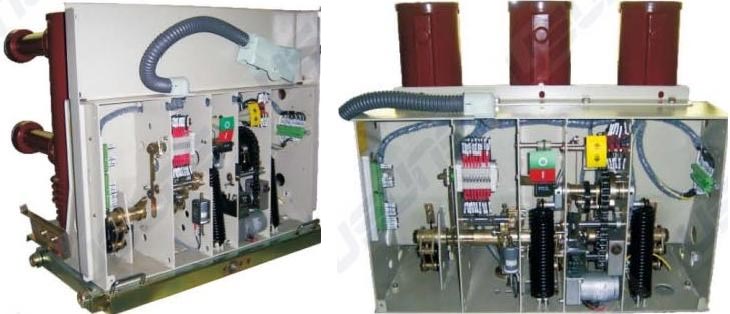

Vakuový jistič 24 kV má integrované uspořádání, podporuje ruční i elektrické ukládání energie a je snadné ovládání. Hlavní okruh nevyžaduje žádnou další údržbu. Vakuové zhášedlo je zapouzdřeno pomocí APG technologie, která poskytuje ochranu proti znečištění a tečení, prodlužuje její životnost a snižuje údržbu náklady. Zahrnuje komplexní blokovací mechanismus proti chybné činnosti pro zajištění vybavení a personálu bezpečnost. Komora pro zhášení oblouku udržuje stabilní vakuum s otevřením ≤ 50 ms a uzavřením ≤ 100 ms, což poskytuje rychlé odpověď. Je kompatibilní s různými sekundárními řídicími napětími pro splnění různých požadavků na napájení.

Vakuový jistič 24 kV je k dispozici ve stacionárních a ručně ovládaných modelech, kompatibilních s různými rozvaděči. Jmenovitý proud se pohybuje od 630A do 4000A a vypínací proud proti zkratu od 20kA do 50kA. Flexibilní výběr na základě na potřeby uživatele umožňuje přizpůsobení častým provozním scénářům. Jako profesionální výrobce využívá Usune vyspělé výrobní procesy, přísná kontrola kvality a komplexní technická podpora zajišťující vysoký výkon vakuové jističe pro globální uživatele. Kromě toho, využitím zkušených dodavatelských zdrojů, Usune dosahuje efektivní spolupráce dodavatelského řetězce zajišťující včasné dodání produktů a stabilní kvalitu.

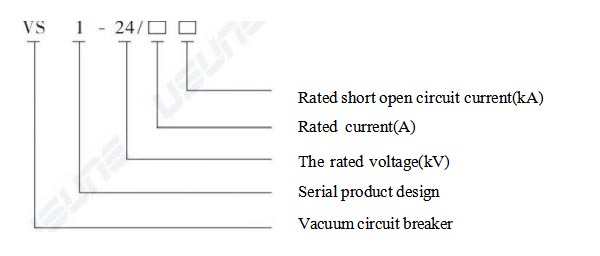

Modely významu

Základní technické parametry

1.Základní elektrické parametry

2. Klíčové strukturální parametry

- Vzdálenost kontaktů: 13±1mm;
- Přejezd: 3,5±0,5mm;
- Průměrná rychlost otevírání: 0,9-1,2 m/s;
- Průměrná rychlost zavírání: 0,5-0,8 m/s;
- Přípustná tloušťka opotřebení pohyblivých a stacionárních kontaktů: ≤3 mm;
- Odpor hlavního vodivého obvodu: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), zajišťující stabilní vodivost.

3. Parametry přizpůsobivosti prostředí

Provozní teplota: -15℃~+40℃; Denní relativní vlhkost ≤95 %, Měsíční relativní vlhkost ≤90 %; Nadmořská výška ≤1000m (přizpůsobitelné pro zvláštní nadmořské výšky); Seismická intenzita ≤8 stupňů; Vhodné pro místa bez kapající vody, hořlavé a výbušné materiály, korozivní plyny a silné vibrace; adaptabilní na klima většiny částí Čína.

Použitelné scénáře

Vakuový jistič Usune 24 kV se svým vynikajícím výkonem je široce používán v následujících scénářích: pokrývající více oblastí, jako je energetika, průmysl a infrastruktura:

1. Elektrárny a rozvodny: Jedná se o hlavní řídicí a ochranné zařízení pro elektrické rozvody používá se k odpojení a uzavření proudů v obvodu, chrání kritická zařízení, jako jsou transformátory a přípojnice, před přetížením a poškození zkratem;
2. Průmyslové podniky: Vhodné pro vysokonapěťové distribuční systémy v průmyslových odvětvích, jako je hutnictví, chemického inženýrství, strojírenství a textilu, splňující potřeby častých spouštění a odstávek výrobní zařízení a velké výkyvy zatížení;
3. Infrastruktura: Používá se pro rozvody vysokého napětí v městské železniční dopravě, výškových budovách a komerčních komplexy zajišťující stabilní napájení a zlepšující spolehlivost napájení;
4. Nové energetické pole: Vhodné pro podporu energetických rozvodů fotovoltaických elektráren a větrných elektráren elektrárny, které mají dobré schopnosti proti rušení a přizpůsobují se charakteristikám zátěže nové energie generace.

Případová studie z reálného světa

Případová studie: Projekt modernizace vysokonapěťového distribučního systému ve velkém chemickém průmyslovém parku

1. Pozadí projektu

Stávající jističe v parku trpěly nedostatečnou spolehlivostí a vysokými náklady na údržbu, vyžadující upgrade na 24kV vakuové jističe s vysokou spolehlivostí, nízkou údržbou a kompatibilitou s korozivním chemickým prostředím.

2. Řešení

Bylo vybráno 32 ručních jističů Usune (1600A/31,5kA). Izolační struktura byla optimalizována pro zvýšená odolnost proti korozi. Pro zajištění včasnosti byly poskytnuty pokyny k instalaci a technické školení doručení.

3. Výsledky aplikace

Zařízení fungovalo stabilně a bez poruch, což snížilo náklady na údržbu o 60 %. Bylo to kompatibilní s stávající rozváděče, zkrácení stavebního cyklu. Park určil Usune jako dlouhodobého partnera.

Zajištění výrobního a dodavatelského řetězce

1. Zajištění výroby

Usune má moderní továrnu, která dodržuje mezinárodní a domácí standardy. Každý produkt prochází přísnou kontrolou tovární testování a byl zaveden systém sledování kvality celého procesu.

2. Zajištění dodavatelského řetězce

Dlouhodobá spolupráce s vysoce kvalitními dodavateli, použití známých značek pro základní komponenty a optimalizované dodávky řízení řetězce zajišťuje včasné dodání produktu.

3. Poprodejní servis

Poskytujeme pokyny k instalaci, technická školení a služby odstraňování problémů. Bezplatná oprava a výměna díly jsou nabízeny během záruční doby a doživotní technická podpora je poskytována po záruční době.

Pokyny pro konfiguraci a objednávání produktu

1. Volitelné konfigurace

- Provozní metoda: Ruční + akumulace elektrické energie (standardní);
- Ochranná zařízení: Volitelná nadproudová, podpěťová/ztrátová spouštěcí zařízení;
- Uzemňovací zařízení: Volitelná 650W, 800W, 1000W široká řešení uzemnění;
- Pomocné komponenty: Volitelná relé proti pumpování, blokovací elektromagnety atd.

2. Informace pro objednání Objednávky musí specifikovat

Model produktu, způsob instalace a množství; jmenovité parametry; volitelné konfigurace; sekundární ovládání napětí; náhradní díly a speciální požadavky
