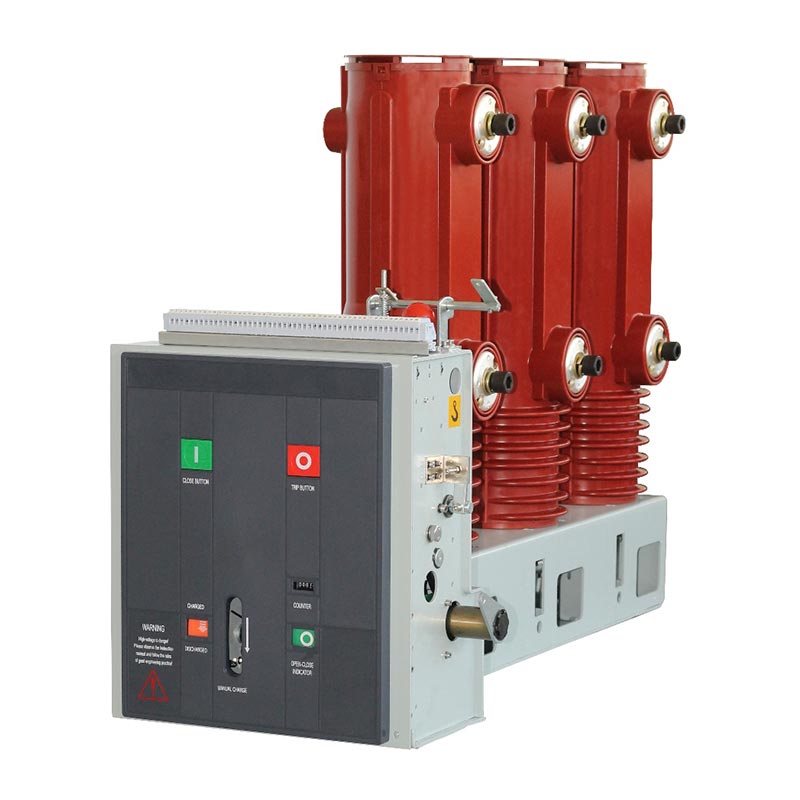

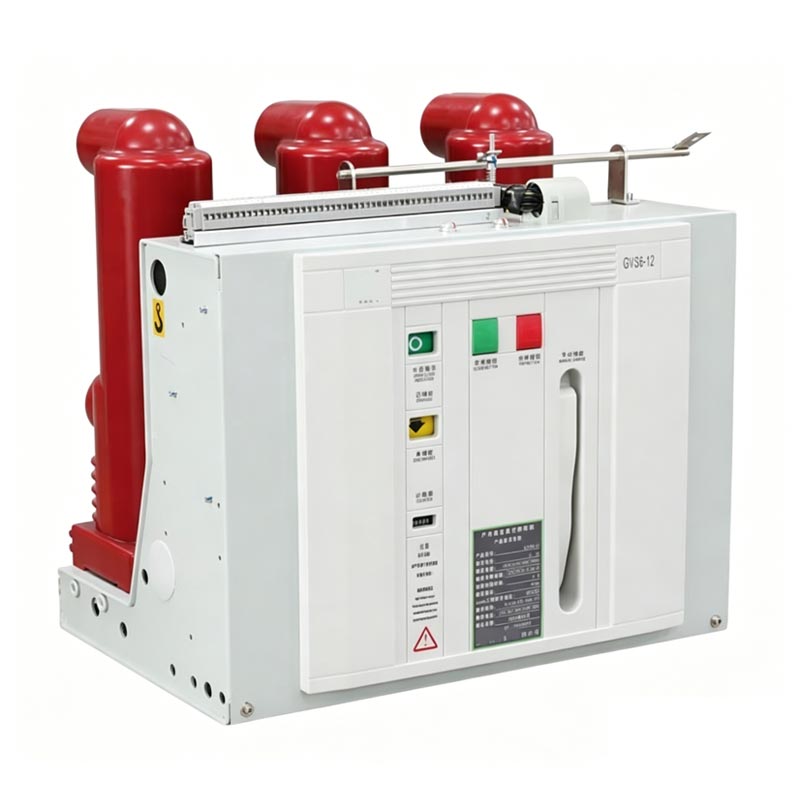

Vnitřní vakuové jističe Usune VS-12 (VEP-12) řady 12 11kv jsou vysoce výkonné vnitřní vysokonapěťové jističe rozváděč integrující řídicí a ochranné funkce, používaný hlavně v 12/11kV vnitřních vysokonapěťových silách distribuční systémy. Jako výrobce specializující se na výzkum a vývoj a výrobu vysokého napětí elektrická zařízení, Usune má standardizovanou továrnu v Číně, která integruje výzkum a vývoj, výrobu, testování a poprodejní servis, který zajistí, že každý produkt splňuje domácí a mezinárodní průmyslové standardy. Produkt nabízí pevné i zásuvkové možnosti instalace, což umožňuje flexibilní integraci s různými rozvaděči splňují instalační potřeby různých scénářů, jako jsou průmyslové dílny, místnosti pro rozvod energie a komerční budovy.
Hlavní výhoda 12 11kv vnitřního Vcb vakuového jističe spočívá v přijetí třetí generace technologie izolace v pevném zapouzdření, významný průlom ve vývoji vakuových vypínačů izolační technologie. Od vzduchové izolace první generace a kompozitní izolace druhé generace až po dnešní třetí generace pevné zapouzdřené izolace, Usune průběžně optimalizoval izolační strukturu, řeší bolestivá místa tradičních výrobků jsou náchylná na vlivy prostředí a mají špatnou stabilitu, což vede k technologické modernizaci vakuových vypínačů v průmyslu.
Pólová izolace vakuových vypínačů prošla třemi generacemi technologických modernizací. Usune Řada VS-12 (VEP-12) využívá nejpokročilejší třetí generaci pevné zapouzdřené izolační technologie, která dosahuje kvalitativní skok:
Živé části jsou zcela vystaveny vzduchu. Úroveň izolace je značně ovlivněna faktory prostředí, jako je např vlhkost, prach, nárazy při přepravě a malá zvířata, což má za následek špatnou stabilitu a vysokou poruchovost.
Zhášecí komora je chráněna průchodkou z epoxidové pryskyřice, ale části pod napětím pod napětím nejsou zcela utěsněny a jsou stále ovlivňovány vnějšími faktory, jako je prach, vlhkost a hmyz zásadně vyřešit problém adaptability prostředí.
Prostřednictvím technologie APG jsou zhášecí komora a horní a spodní výstupní svorky zapouzdřeny epoxidová pryskyřice. To nejen zmenšuje objem zhášecí komory, ale také ji zcela izoluje zařízení před vlivem vnějšího prostředí (prach, vlhkost atd.), výrazně zlepšující počasí odolnost a provozní stabilitu. Epoxidová pryskyřice slouží také jako primární izolace a mechanická podpora lepší elektrické pole a rozložení napětí ve srovnání s různými nepravidelně tvarovanými izolačními přepážkami konstrukce, zajišťující dlouhodobě stabilní provoz zařízení.
Díky využití technologie pevné zapouzdřené izolace třetí generace není ovlivňována vnějším prostředím, má vysokou izolační spolehlivost a účinně zabraňuje poruchám izolace způsobeným faktory prostředí.
Dlouhá mechanická životnost (až 20 000 cyklů, 10 000 cyklů pro hodnocení 50KA), vysoký jmenovitý zkratový vypínací proud (20-40KA), rychlá rychlost otevírání a zavírání, umožňující rychlou izolaci poruch a chránící bezpečný provoz energetický systém.

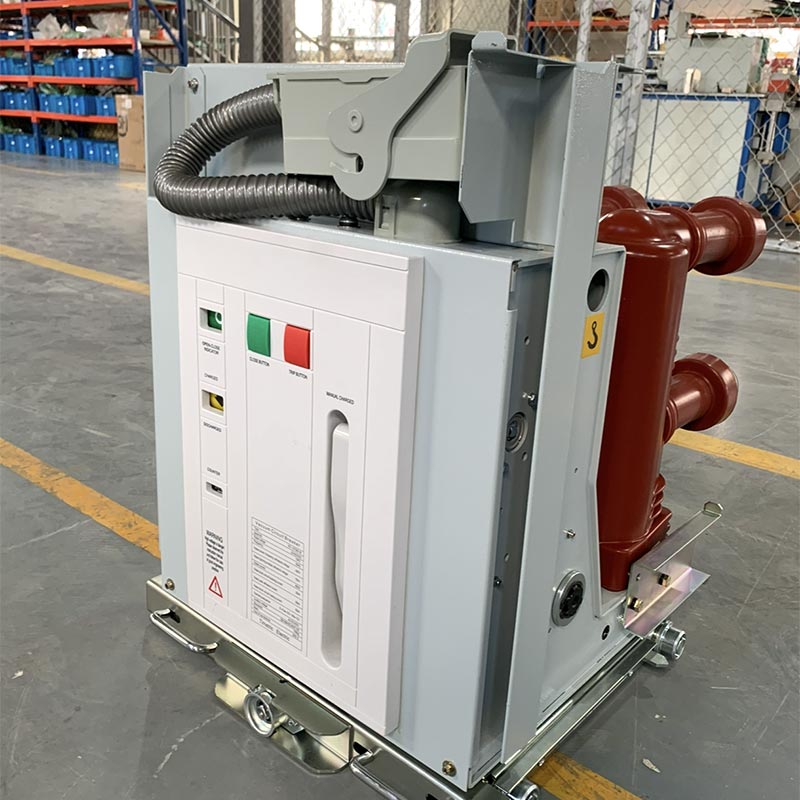

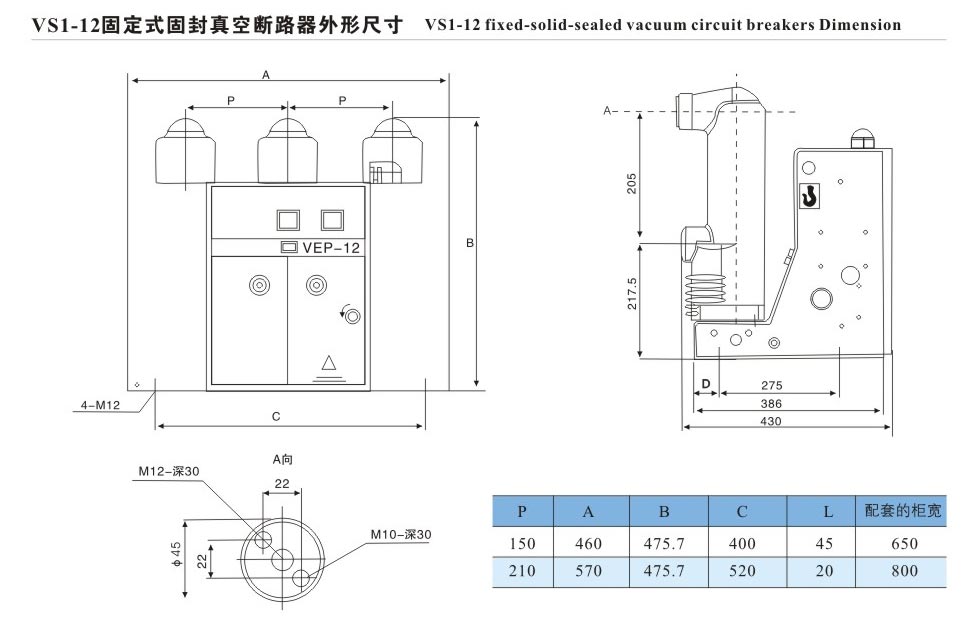

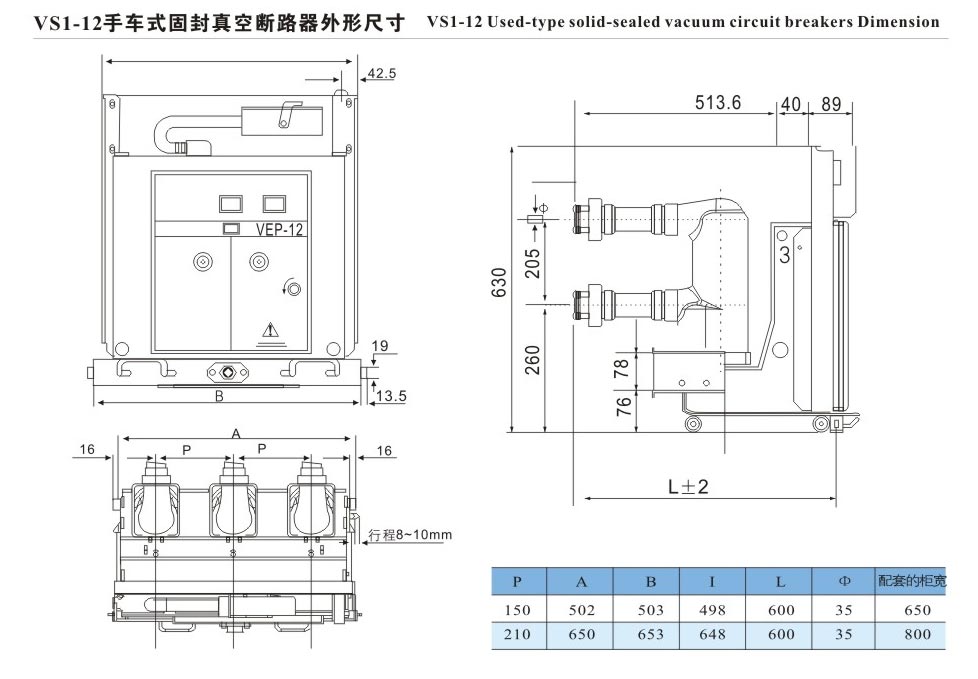

Technologie pevného zapouzdření snižuje velikost produktu; k dispozici jsou pevné a zásuvkové varianty, které umožňují flexibilní integrace s různými rozvaděči a adaptabilita na omezený instalační prostor ve vnitřních rozvodech pokoje.
Pevná zapouzdřená struktura chrání živé části před vnější korozí, snižuje četnost údržby a dosažení bezúdržbového primárního provozu, což výrazně šetří náklady uživatelů na následnou údržbu.
Jako profesionální výrobce zavedl Usune ve své čínštině komplexní systém kontroly kvality továrna. Každý produkt prochází přísným testováním výkonu před opuštěním továrny, aby byly zajištěny tyto parametry splňují normy a kvalita je spolehlivá.
Vnitřní vakuový jistič Usune VS-12 (VEP-12) série 12 11kv se může pochlubit vynikajícími technickými parametry, plně splňující požadavky distribučních soustav vysokého napětí 12/11 kV. Klíčové specifikace jsou uvedeny v níže uvedená tabulka (parametry platí pro zhášecí komory domácí výroby):
| sériové číslo | Jméno | Jednotka | Parametr |
| 1 | Jmenovité napětí | kV | 12 |
| 2 | Jmenovitá úroveň izolace | - | 1min výkon Odolné napětí frekvence: 42kV; Jmenovité výdržné napětí bleskového impulsu: 75 kV |
| 3 | Jmenovitá frekvence | HZ | 50 |
| 4 | Jmenovitý proud | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Jmenovitý zkratový vypínací proud | KA | 20, 25, 31,5, 40 |
| 6 | Jmenovitý krátkodobý výdržný proud | - | 20, 25, 31,5, 40 |
| 7 | Jmenovitá délka zkratu | S | 4 |
| 8 | Jmenovitý špičkový výdržný proud | KA | 50, 63, 80, 100 |
| 9 | Jmenovitý zkratový zapínací a vypínací proud | - | 50, 63, 80, 100 |
| 10 | Výkon sekundárního obvodu, výdržné napětí frekvence (1 min) | V | 2000 |
| 11 | Jmenovitý vypínací proud banky kondenzátoru jednoho/za sebou | A | 630/400 (800/400 za 40 KA) |
| 12 | Jmenovitý proud pro výrobu kondenzátorové banky | A | 12.5 |
| 13 | Otevírací doba | paní | 20-50 |
| 14 | Zavírací čas | paní | 35-70 |
| 15 | Mechanický život | Times | 20 000 (10 000krát za 50 KA) |
| 16 | Jmenovité aktuální doby přerušení | Times | 20 000 (10 000krát za 50 KA) |
| 17 | Rated Short-Time Current Breaking Times | Times | 50 (30krát za 40 KA, 20krát za 50 KA) |
| 18 | Povolená kumulativní tloušťka opotřebení pohyblivých a statických kontaktů | mm | 3 |
| 19 | Jmenovité provozní napětí zavírání a otevírání | V | AC110/220, DC110/220 |
| 20 | Jmenovité napětí motoru zásobníku energie | V | AC110/220, DC110/220 |
| 21 | Jmenovitý výkon motoru akumulace energie | W | 70 (80 za 40 KA, 50 KA) |
| 22 | Doba skladování energie | S | ≤10 |
| 23 | Kontaktní vzdálenost | mm | 11±1 |
| 24 | Přes cestování | mm | 3,5±0,5 |
| 25 | Doba opuštění kontaktu | paní | ≤2 |
| 26 | Třífázová synchronizace otevírání a zavírání | paní | ≤2 (≤3 za 40KA, 50KA) |
| 27 | Průměrná rychlost otevírání | paní | 0,9-1,2 |
| 28 | Průměrná rychlost zavírání | paní | 0,5-0,8 |
| 29 | Odpor hlavního vodivého obvodu | μΩ | <60 (630A); <50 (1250A); <35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Zavírací kontaktní tlak | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Hodnocená operační sekvence | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (za 50 KA) |
K ověření spolehlivosti a použitelnosti Usune VS-12 (VEP-12) série 12 11kv vnitřního vakuového okruhu Vcb Breaker, tento produkt byl úspěšně aplikován na projekt renovace rozvodů energie ve velké chemické chemii průmyslový park ve východní Číně (klíčový projekt místní průmyslové modernizace). Park má složité provozní podmínky, vysoká vlhkost, vysoká prašnost a časté změny energetické zátěže. Stávající jističe často došlo k poruchám izolace v důsledku environmentálních faktorů, které ovlivňují běžnou produkci v parku.
Po hloubkovém zkoumání a srovnání si park vybral Usune jako svého určeného dodavatele a přijal 36 Usune Pevné vnitřní VCB řady VS-12 (VEP-12), všechny vyrábí Usune ve své čínské továrně. Tento produkt využívá třetí generace technologie pevné zapouzdřené izolace, která účinně odolává účinkům vysoké vlhkosti a prach v průmyslovém parku. Jeho jmenovitý zkratový vypínací proud 31,5 kA plně splňuje výkonovou ochranu potřeby výkonného zařízení v parku.
Od oficiálního uvedení do provozu v říjnu 2024 fungovalo 36 jednotek VCB stabilně více než šest měsíců bez jakýchkoli izolace nebo provozní závady, dosahující průměrné poruchovosti 0. To výrazně snižuje park náklady na provoz a údržbu energetické soustavy zajišťující nepřetržitý a stabilní provoz výrobních zařízení. Projekt byl vysoce oceněn vedením parku a Usune se stalo dlouhodobým energetickým zařízením dodavatele pro park.
A1: Mechanická životnost produktu je až 20 000 cyklů (10 000 cyklů pro třídu 50 kA) a jmenovitý proud vypínací cyklus je 20 000 cyklů (10 000 cyklů pro třídu 50 kA). Díky adopci třetí generace technologie izolace solid-seal, primární strana výrobku je bezúdržbová. Při každodenním používání pouze periodicky kontroly sekundárního okruhu a provozních mechanismů (jako je motor akumulace energie a ovládání napětí), čištění povrchu zařízení a zabránění hromadění prachu jsou nutné k účinnému rozšíření životnost zařízení.
A2: Ano. Výrobek využívá technologii izolace solid-seal třetí generace, která zapouzdřuje zhášení oblouku komora a horní a spodní vývody s epoxidovou pryskyřicí pomocí procesu APG. To zcela izoluje vysokonapěťové živé komponenty z vnějšího prostředí, které brání jejich ovlivnění prachem, vlhkostí, hmyzu atd. Vykazuje vynikající odolnost vůči povětrnostním vlivům a přizpůsobivost prostředí, takže je dokonale vhodný pro drsná vnitřní prostředí, jako jsou vysoká vlhkost, prašné průmyslové dílny, chemické závody a doly. Skutečné Potvrzují to i případy aplikací ve Východočínském chemickém průmyslovém parku.
