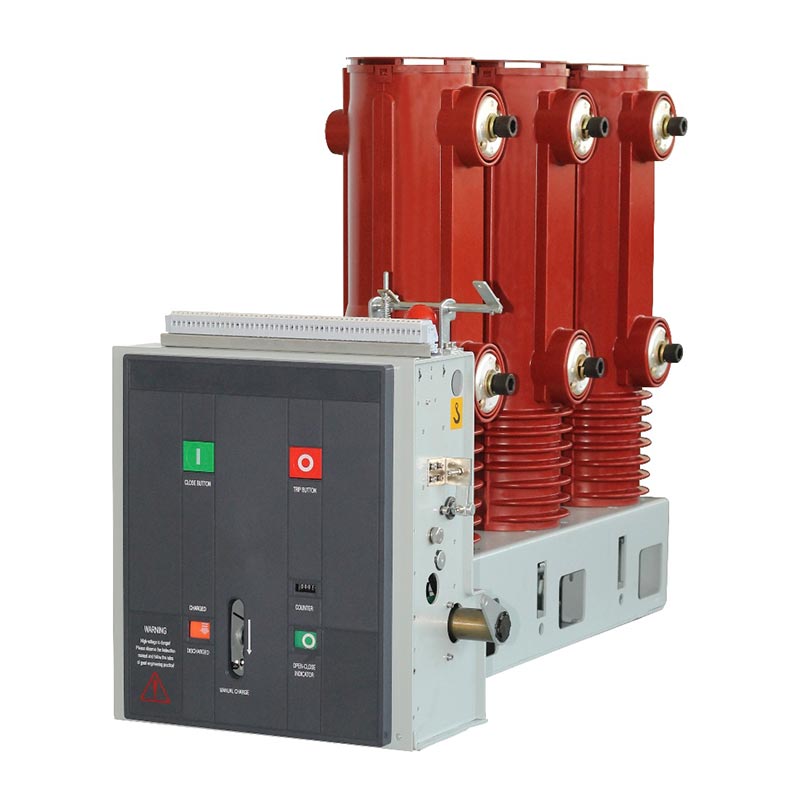

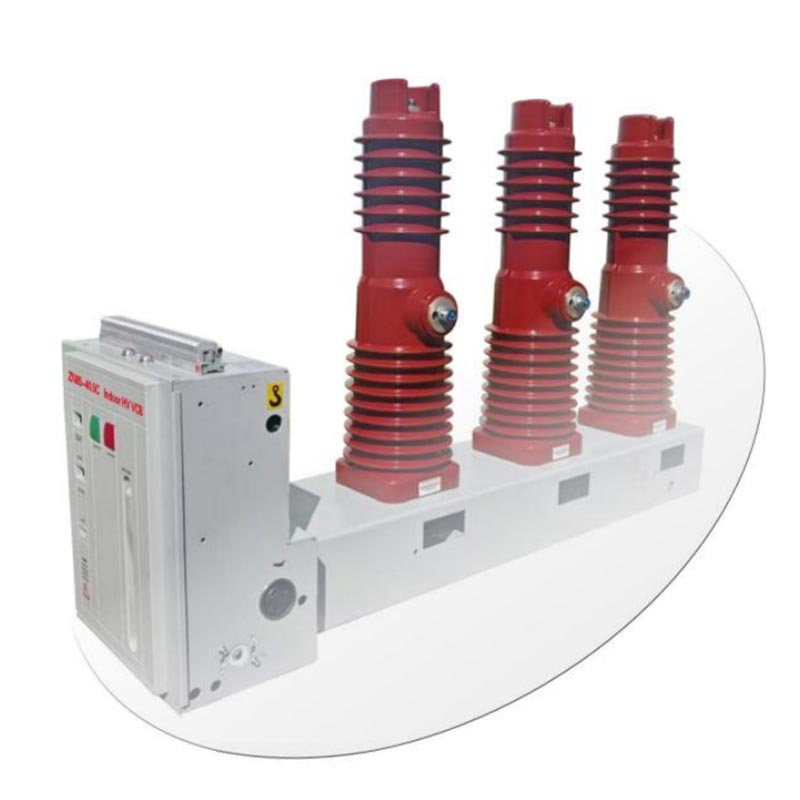

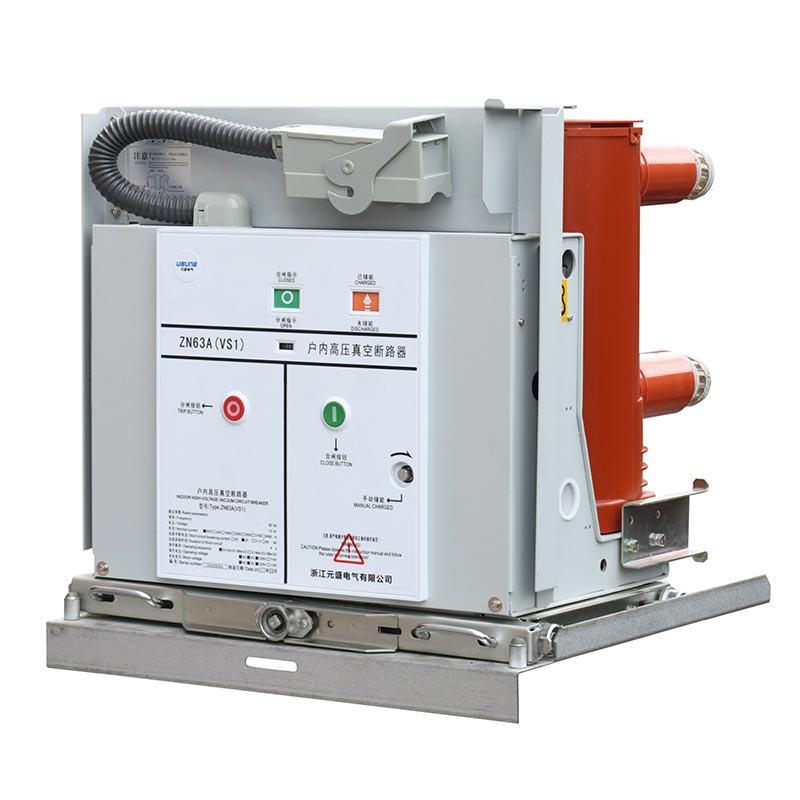

33kv vnitřní Vcb vakuový jistič

Usune 33kv Indoor Vcb Vacuum Circuit Breaker je produkt nové generace navržený na základě pokročilého rozvaděče Koncepce výzkumu a vývoje a aktuální potřeby globálního trhu distribuce elektřiny. Je vhodný pro třífázový střídavý proud 50Hz vnitřní rozvodné systémy se jmenovitým napětím 40,5 kV (provozní úroveň 33 kV), podnikové jádro funkce, jako je normální spínání zátěže, přerušení poruchového proudu, ochrana proti přetížení systému a vybavení bezpečnostní izolace.

Produkt opouští složité a redundantní struktury, využívá integrovaný rám a modulární uspořádání, optimalizované pro pevnou boční montáž v rámci vysokonapěťového rozvaděče. Nabízí značné výhody v prostoru skříně adaptace, celková stabilita konstrukce a pozdější provoz a údržba. Ve srovnání s běžným vnitřním vakuových vypínačů, je lépe přizpůsobitelný častým provozním podmínkám, má delší mechanickou životnost a stabilnější konzistence provozu, plně splňující požadavky na nepřetržitý a spolehlivý provoz kritických napájecí linky.

Hlavní výhody produktu

1. Profesionální výzkum a vývoj + návrh založený na scénářích

Byl vyvinut speciálně pro řešení problémů praktických aplikací ve vnitřních rozvaděčích 33 kV/40,5 kV. využívá profesionální logiku návrhu přepínačů. Jeho mechanické výstupní vlastnosti jsou dokonale přizpůsobeny provozní požadavky vakuového zhášedla. Všechny konstrukční a výkonové konfigurace jsou navrženy pro vnitřní pevné instalace, časté operace, rozvodny a scénáře průmyslové distribuce energie. The technologie je vyspělá a vysoce praktická pro inženýrské aplikace.

2. Testování v reálném světě + zpětná vazba stabilní aplikace

33kV vnitřní Vcb vakuový jistič používá vyzrálý modulární pružinový ovládací mechanismus. Jeho přenos struktura je jednoduchá a spolehlivá, bez složitých nebo snadno poškozených přenosových spojů. Ověřeno v četných průmyslová distribuce energie, modernizace rozvoden a projekty zásobování těžbou energie, demonstruje vynikající výkon v přesnosti zavírání a otevírání, mechanická životnost a schopnosti proti rušení.

3. Standardizovaný výkon + kompletní podpůrné parametry

Provozní cívka, motor akumulace energie a provozní logika jsou navrženy podle jmenovitých parametrů. The rozsah adaptace napětí je jasný a logika propojení pomocného spínače je spolehlivá. uzavření produktu, operace otevírání a ukládání energie jsou standardizované, s kompletními rozměry, rozhraními a kabeláží konfigurace. Může být přímo spojen se standardním vnitřním rozváděčem 33 kV, který nabízí silnou kompatibilitu a vysoká nahraditelnost.

4. Bezpečný, stabilní a uživatelsky přívětivý design

Indikátor stavu a pomocný spínač jsou vybaveny duálními elektrickými/manuálními režimy akumulace energie. V pozdějších fázích vypínání se používá konstrukce absorpce hydraulického nárazníku, která účinně snižuje opotřebení nárazem a zlepšení provozní bezpečnosti. Poskytuje jasnou zpětnou vazbu o akumulaci energie a stavu otevírání/zavírání, čímž se vyhne riziko chybné obsluhy a komplexní zajištění bezpečnosti provozu a údržby na místě.

Operační struktura a mechanický systém

Jádro vnitřního Vcb vakuového jističe Usune ZN85C-40.5 33kV používá vyhrazenou modulární pružinu. mechanismus, který je zcela instalován uvnitř rámu zařízení a je nepostradatelnou základní součástí zařízení celková konstrukce jističe. Tento mechanismus je speciálně navržen pro 40,5 kV vnitřní montáž s pevnou stranou modely s velmi zjednodušenou převodovou strukturou a racionálnějším rozložením sil.

Jeho nejvýznamnější konstrukční předností je jeho dokonalé přizpůsobení vertikálnímu uspořádání jističe, umožňující vysoce integrovanou montáž s hlavním obvodem a systémem pólů. Křivka výstupní síly mechanismu dokonale vyhovuje provozním požadavkům vakuového zhášedla, čímž se vyhnete problémům, jako je nesprávné ovládání rychlosti, nestabilní kontaktní tlak a krátká mechanická životnost způsobená konvenčními mechanismy. to je zvláště vhodné pro mechanické vlastnosti a provozní podmínky vnitřního vakuového okruhu 40,5 kV jističe.

Pracovní princip a provozní tok

1. Provoz zásobníku energie

Spínací výkon jističe je zcela zajištěn zásobníkem energie zapínací pružiny, který podporuje obojí režimy ovládání elektromotorem a ruční rukojetí. I při výpadcích proudu nebo údržbě zajišťuje normální stav akumulace energie a uzavření zálohy.

V režimu akumulace elektrické energie pohání ozubené kolo motor akumulace energie upevněný na boční desce mechanismu přenosový systém. V manuálním režimu akumulace energie operátor zatáhne za vyhrazenou rukojeť pro akumulaci energie a otáčí ji hřídel převodovky a sestava převodovky. Přes jednosměrnou spojku se hřídel zásobníku energie otáčí synchronně, natažení zavírací pružiny k úplnému uložení energie.

Po dosažení plné zásoby energie západka pro skladování energie bezpečně uzamkne vačkovou kladku a jednosměrnou spojku automaticky odpojí. Současně spojovací deska překlápí indikátor akumulace energie, zobrazením indikátoru „energie uložena“ a pomocným spínačem odpojí napájení motoru. Při tomto bod, přejde jistič do stavu připravenosti k zapnutí s jasným a spolehlivým stavem.

2. Operace uzavření

Zavření lze dosáhnout ručním stisknutím zavíracího tlačítka nebo dálkovým ovládáním zavíracího elektromagnetu. Po spuštění mechanismus akumulace energie rychle uvolní západkový zámek a předem uloženou zavírací pružinu kontrahuje, což způsobí synchronní pohyb vačky, hřídele zásobníku energie a jednosměrné spojky.

Vačka dále pohání spojovací mechanismus, tlačí na izolované táhlo a posouvá kontakt směrem k zavírání pozici, stlačení kontaktní talířové pružiny a ustavení stabilního kontaktního tlaku potřebného pro jmenovitý vedení proudu. Po zavření zavírací západka zablokuje váleček mechanismu a udržuje zavřenou polohu; a indikátor akumulace energie a pomocný spínač se automaticky resetují, čímž se připojí obvod motoru. S externím napájení, okamžitě přejde do stavu pro opětovné nabití energie, indikátor zavření/otevření se přepne na „sepnuto“ a hlavní a pomocné spínače dokončí synchronní spínání.

3. Vypínání

Vypnutí může být spuštěno třemi způsoby: ručně pomocí vypínacího tlačítka, prostřednictvím externí elektrické spouštěcí jednotky nebo pomocí an nadproudová vypínací jednotka. Po spuštění se zavírací západky odemknou, čímž se uvolní stav uzamčení mezi mechanismus a válečky.

Při kombinovaném působení kontaktní pružiny a vypínací pružiny jsou uvnitř pohyblivé a stacionární kontakty komora vakuového zhášedla pevného sloupu se rychle a spolehlivě oddělí, čímž se dosáhne poruchového proudu nebo zátěže přerušení proudu. V pozdějších fázích vypínání absorbuje vestavěný hydraulický tlumič zbytky energie nárazu, omezení konečné vypínací polohy, snížení mechanického nárazového hluku a opotřebení a prodloužení celková mechanická životnost zařízení.

Klíčové elektrické a mechanické parametry

Způsob instalace a rozměry

Usune ZN85C-40.5 využívá pevnou boční montážní konstrukci, speciálně navrženou pro standardní vnitřní vysokonapěťové rozvaděče. Vyznačuje se vysokou kompatibilitou se skříněmi, pohodlnou montáží, uvedením do provozu a následné údržbu a podporuje tři běžné způsoby instalace kabeláže:

- Typ pravého výstupního kabelu
- Typ kabelu s horním přívodem
- Typ zapuštěné instalace

Celkové rozměry přísně dodržují specifikace odpovídající celkové jednotce (podrobnosti viz obrázek 1 rozteč montážních otvorů, celková délka, šířka, výška a rozměry připojení přípojnic), což umožňuje standardizaci výměnu a jednotné přizpůsobení skříní, což snižuje náklady na zákaznický návrh, úpravy a instalaci.

FAQ

Q1: Je tento produkt vhodný pro napájecí systémy 33 kV i 40,5 kV?

A: Ano. Jmenovité konstrukční napětí produktu je 40,5 kV, což plně splňuje požadavky na konvenční vnitřní provoz 33kV energetických soustav. Má dostatečnou izolaci a meze vypínací schopnosti a může být bezpečně a stabilně aplikované na projekty vnitřních rozváděčů 33kV v průmyslových a důlních podnicích, elektrárnách a malých a středně velké rozvodny.

Q2: Co když je přerušeno místní napájení a nelze dokončit skladování energie elektricky?

A: Tento 33kV vnitřní Vcb vakuový jistič je vybaven speciální ruční rukojetí pro ukládání energie. Když dojde k přerušení externího napájení nebo k poruše motoru, obsluha může ručně dokončit zavírání a energii akumulační operace prostřednictvím rukojeti akumulace energie, dosažení normálního zavíracího provozu a výrazné zlepšení schopnost nouzového provozu zařízení při výpadku proudu a podmínkách údržby.

Otázka 3: Jaké jsou hlavní výhody tohoto typu s pevnou boční montáží ve srovnání s konvenčním vysavačem typu ručního vozíku jističe?

Odpověď: Tento pevný model s boční montáží má silnější strukturální tuhost a menší radiální instalační prostor, díky čemuž je snadněji sladitelné s kompaktním rozvaděčem. Nabízí také vyšší stabilitu při častém provozu a vibracích podmínky. Instalace, upevnění a následná údržba jsou jednodušší, takže jsou vhodnější pro průmysl uživatelé, projekty modernizace a scénáře výměny ne zcela zásuvkového typu s vysokými požadavky na pevné a spolehlivý provoz.
