Vnitřní vysokonapěťový vakuový jistič

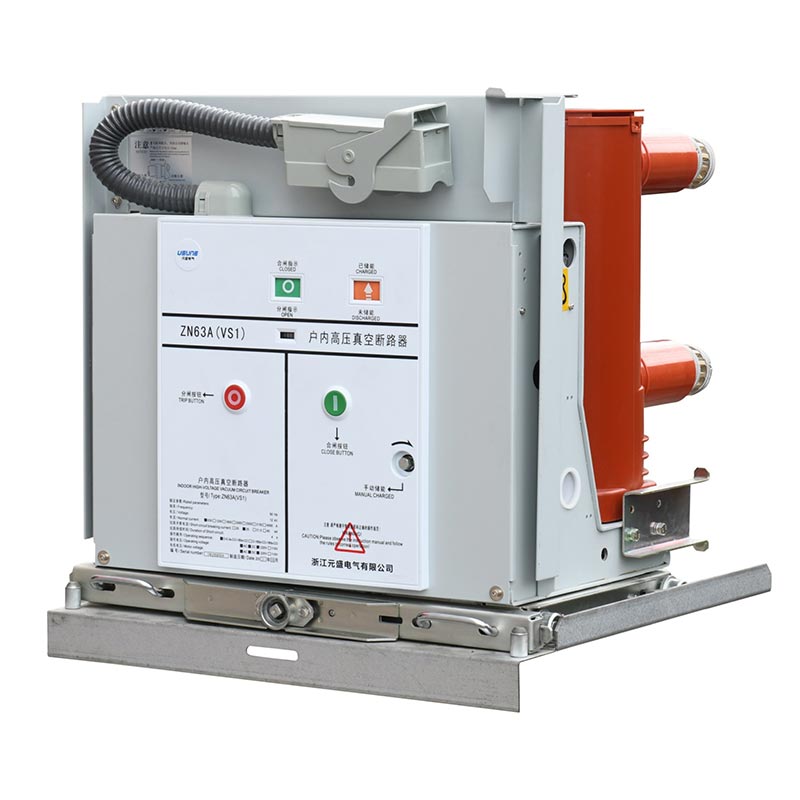

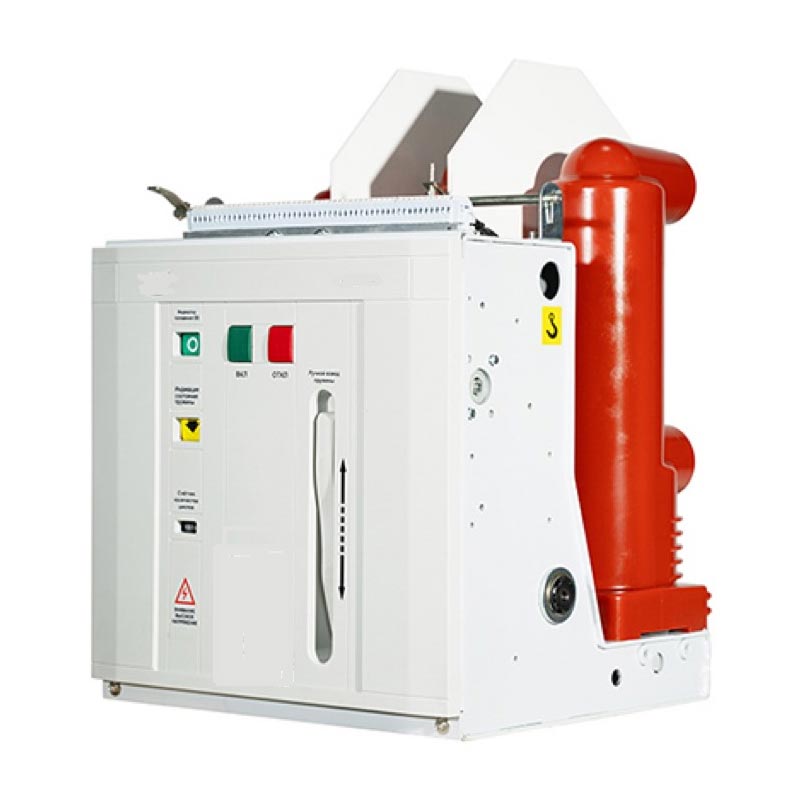

Vnitřní vysokonapěťový vakuový jistič řady Usune VS1(ZN63)-12 je základní elektrická ochrana a ovládání zařízení pro napájecí systémy 12kV. Integrovaná konstrukce pružinového mechanismu a těla jističe snižuje mezilehlé přenosové spoje, snižuje spotřebu energie a hluk a zlepšuje provoz produktu spolehlivost. Hlavní obvod využívá integrálně zpevněné póly, čímž se dosahuje miniaturizace jističe, zlepšuje přizpůsobivost prostředí a životnost a umožňuje bezúdržbový provoz ve většině scénářů.

Výhody produktu

1.Vysoká spolehlivost

Vakuové zhášedlo je podélně instalováno v trubkovém izolačním válci vyrobeném z epoxidové pryskyřice APG, poskytuje vynikající odolnost proti tečení a účinně zabraňuje hromadění prachu a vnějšímu rušení. to může fungovat stabilně i ve vlhkém a silně znečištěném prostředí.

2.Flexibilní konfigurace

Může být navržena jako pevná instalační jednotka nebo vybavena speciálním pohonem pro vytvoření zásuvkové jednotky. to dokonale ladí se středovým zásuvkovým rozvaděčem typu KYN28A-12 (GZS). Pevný typ lze také použít v pevný rozváděč řady XGN.

3.Přizpůsobitelné častému provozu

Využitím jedinečných výhod vakuového přerušení je zvláště vhodný pro scénáře, které vyžadují častý provoz při jmenovitém provozním proudu a opakované přerušování zkratového proudu, nabízí silný praktičnost.

4. Soulad se standardem

Přísně dodržuje GB/T1984-2014 "Vysokonapěťové jističe", JB3855-1996 "3,6~40,5kV Indoor High Voltage Vakuové jističe", DL/T403-2000 "Technické podmínky pro objednání vakuových jističů 12~40,5 kV" a Normy IEC62271-100:2008 zajišťující autoritativní zajištění kvality.

Technické parametry

Struktura a funkce

1. Celková struktura

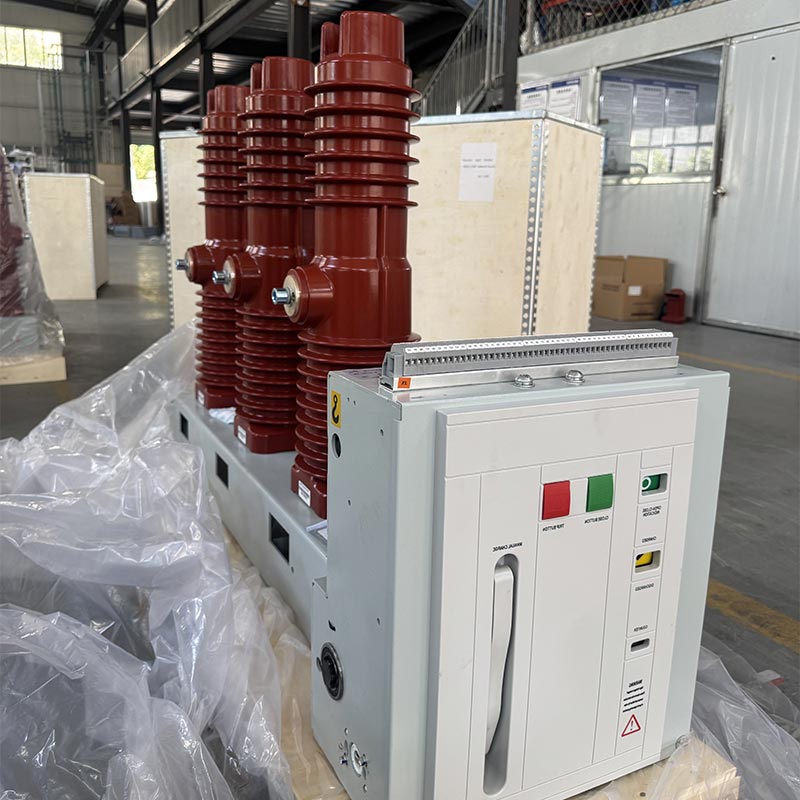

Vnitřní vysokonapěťový vakuový jistič Usune VS1(ZN63)-12 využívá integrovanou strukturu s provozním mechanismus a zhášecí komora oblouku uspořádané vpředu a vzadu. Hlavní vodivý obvod je třífázový konstrukce namontovaná na podlaze. Tato jedinečná konstrukce výrazně snižuje hromadění prachu na zhášecí komoře oblouku povrch, který zabraňuje ovlivnění vakuové zhášecí komory vnějšími faktory. I ve vlhkém a v silně znečištěném prostředí si zachovává vynikající výdržné napětí a vysokou odolnost a překonává podobné produkty.

2. Struktura operačního mechanismu

Pohon je rovinný pružinový mechanismus s ručním i elektrickým ukládáním energie funkcí. Provozní motor je umístěn ve skříni před zhášecí komorou. Skříň je rozdělena do pěti montážních prostor čtyřmi mezilehlými přepážkami, z nichž každá obsahuje úložiště energie, přenos, vypínání a vyrovnávací součásti ovládacího mechanismu. Integrovaná konstrukce zhášecí komory oblouku a ovládací mechanismus zajišťuje vysoký stupeň shody mezi výkonem ovládacího mechanismu a požadavky na otevírání a zavírání komory pro zhášení oblouku, snížení nadbytečných součástí, snížení energie spotřeba a hlučnost a zlepšení provozní spolehlivosti jističe.

Provozní prostředí

1. Okolní teplota: Maximálně +40 ℃, Minimálně -15 ℃
2. Okolní vlhkost: Průměrná denní relativní vlhkost ≤95 %; Průměrná měsíční relativní vlhkost ≤90 %; Denní průměr tlak vodní páry ≤22×10⁻³MPa; Měsíční průměrný tlak vodní páry ≤1,8×10⁻³MPa
3. Nadmořská výška: Ne větší než 1000m
4. Seismická intenzita: Ne větší než 8 stupňů
5. Atmosférické prostředí: Žádný významný prach, kouř, korozivní nebo hořlavé plyny, páry nebo solná mlha znečištění okolního vzduchu.

Poznámka: Pokud jsou překročeny výše uvedené normální podmínky provozního prostředí, obraťte se na našeho výrobce v předem přizpůsobit produkt podle skutečných pracovních podmínek.

Instalace a uvedení do provozu

1. Zkontrolujte jistič, zda není poškozen během přepravy a skladování. Pokud zjistíte jakékoli poškození, přestaňte jej používat okamžitě a kontaktujte našeho dodavatele pro poprodejní podporu.
2. Odstraňte nečistoty (zejména z povrchu izolace). Nečistoty vzniklé během přepravy nebo skladování mohou ovlivnit izolační výkon produktu a může dokonce způsobit bezpečnostní rizika.
3. Ručně ovládejte jistič podle předpisů pro ukládání energie, zavírání a vypínání a sledujte, zda stav akumulace energie a indikátory polohy otevřeno/zavřeno jsou normální.
4. Zapněte jistič pomocí provozního napájecího zdroje k uložení energie, zapínání a vypínání a sledujte, zda stav akumulace energie a indikátory polohy otevřeno/zavřeno jsou normální.
5. Obsluha jističe ručního vozíku: Vložte tlačnou rukojeť do tlačného otvoru a otočte jí ve směru hodinových ručiček vpřed a proti směru hodinových ručiček pro zatažení s celkovým zdvihem vpřed 300±3 mm; v otevřené poloze, hladce přesuňte jej do pracovní nebo testovací polohy, otočte rukojetí 30krát střední rychlostí, dokud neuslyšíte „cvaknutí“, indikující, že je ve správné poloze (nepoužívejte nadměrnou sílu, aby nedošlo k poškození tlačného mechanismu), a současně se připojí příslušný obvod ukazatele polohy.

Poznámka: Pokud je zvoleno zavírací blokovací zařízení, musí být připojeno napájení blokovacího obvodu odemkněte jej před uzavřením obvodu.

Případ aplikace v reálném světě

Případová studie: Projekt distribuce elektřiny městského komerčního komplexu

Komerční komplex o rozloze 150 000 ㎡ (integruje nákupní centrum, kancelářskou budovu a hotel) v hlavní obchodní čtvrti z Hangzhou, Čína, vyžadovaly vysokonapěťové jističe se stabilním výkonem, adaptabilní na časté provozu a vysoké bezpečnosti pro zajištění kontinuity celkového napájení. Po porovnání různých možností, klient si vybral vnitřní vysokonapěťový vakuový jistič Usune VS1-12/630-25 typu ručního vozíku s nasazením 20 jednotek zvládnout ochranu proti zkratu a řízení zátěže vysokonapěťového a nízkonapěťového distribučního systému komplexu. Od uvedení do provozu fungoval stabilně bez jakýchkoliv poruch, s dobou izolace poruchy zkrácenou na 0,3 sekundy, efektivně zajistit běžný provoz elektrických zařízení a získat od klienta vysokou pochvalu.

FAQ

Q1: Co když je vnitřní vysokonapěťový vakuový jistič používán v prostředí mimo normální rozsah?

A1: Pokud skutečné provozní prostředí překračuje normální podmínky (jako je nadmořská výška nad 1000 m, okolní teplota pod -15℃ nebo nad +40℃ atd.), je nutné předem konzultovat s naším výrobcem. Naše továrna bude přizpůsobovat produkty na základě skutečných environmentálních parametrů, jako je zvýšení izolačního výkonu a optimalizace těsnící konstrukce, pro zajištění stabilního provozu v cílovém prostředí.

Q2: Jak udržovat jističe řady Usune VS1-12, aby se prodloužila jejich životnost?

A2: Výrobek využívá integrovanou zpevněnou tyč a integrovanou strukturu, čímž dosahuje bezúdržbového provozu při běžném používání. Pouze pravidelné kontroly čistoty povrchu jističe (zejména izolace povrchu), odstranění prachu a nečistot a sledování indikátorů polohy otevřeno/zavřeno a stavu akumulace energie jsou vyžadovány. Pokud zjistíte jakékoli abnormality, okamžitě přestaňte výrobek používat a kontaktujte našeho dodavatele profesionální poprodejní údržba, aby se zabránilo dalším škodám.

Q3: Jsou jističe řady Usune VS1-12 kompatibilní s jinými značkami rozváděčů?

A3: Ano. Výrobek je navržen podle národních a mezinárodních norem a je dokonale kompatibilní s Středový zásuvkový rozváděč typu KYN28A-12 (GZS) a pevný rozváděč řady XGN. Dále naše výrobce může upravit rozměry produktu a rozhraní podle konkrétního modelu rozváděče zákazníka, aby byla zajištěna kompatibilita. Před zakoupením prosím poskytněte parametry rozváděče našemu dodavateli odborné poradenství v oblasti shody.
