Mezi přenosovou sítí a koncovým uživatelem je umístěna distribuční soustava vysokého napětí. Pracuje při napětí od 3 kV do 40,5 kV a přenáší energii, která napájí továrny, komerční budovy a obytné čtvrti. Když na tomto systému dojde k poruše, může poruchový proud dosáhnout až desítek tisíc ampér. Zařízení, které přerušuje tento proud, jeVnitřní vysokonapěťový vakuový jistič. Na rozdíl od olejového nebo SF6 vypínače vakuový vypínač používá k uhašení oblouku utěsněné vakuové zhášedlo. Tato konstrukce nabízí bezúdržbový provoz, dlouhou mechanickou životnost a kompaktní rozměry, díky čemuž je dominantní volbou pro vnitřní vysokonapěťové rozváděče. Pro manažery nákupu je pro specifikaci správného zařízení zásadní pochopit, jak vakuový vypínač chrání distribuční systém.
Tato příručka je napsána pro kupující, kteří jsou zodpovědní za nákup vnitřních vysokonapěťových vakuových jističů pro vysokonapěťové distribuční systémy. Vysvětlíme si ochranný mechanismus, roli vakuového zhášedla, ovládací mechanismus, koordinaci s ochrannými relé a kritéria pro výběr dodavatele. Poskytneme také podrobné parametry produktu z naší továrny ve společnosti Zhejiang Usune Electric Co., Ltd. Ať už stavíte novou rozvodnu, modernizujete stávající řadu rozváděčů nebo získáváte náhradní jističe, tato příručka vám pomůže učinit informované rozhodnutí, které zajistí bezpečnost a spolehlivost vašeho distribučního systému.
Vnitřní vysokonapěťový vakuový jistič plní tři základní funkce v distribučním systému vysokého napětí. Za prvé, nepřetržitě přenáší normální zátěžový proud bez výrazných ztrát nebo zahřívání. Za druhé, přeruší poruchový proud, když dojde ke zkratu nebo zemnímu spojení, čímž izoluje poruchovou část od zbytku systému. Za třetí, poskytuje prostředky pro přepínání okruhu pro údržbu, přenos zátěže nebo rekonfiguraci systému. Tyto funkce mohou znít přímočaře, ale jsou prováděny v náročných podmínkách. Jistič musí přerušit poruchové proudy, které mohou dosáhnout 40 kA při napětí do 40,5 kV. Musí tak učinit do 50 až 80 milisekund, než může porucha způsobit rozsáhlé škody. A po tisících operací musí spolehlivě fungovat. Níže uvedená tabulka shrnuje funkce jističe v distribučním systému.
| Funkce | Popis | Přínos pro distribuční systém |
| Nepřetržitý proud | Přenáší normální zátěžový proud bez výrazných ztrát | Zajišťuje efektivní dodávku energie |
| Přerušení poruchového proudu | Přerušuje zkrat a zemní spojení | Zabraňuje šíření poruch a poškození zařízení |
| Přepínání pro údržbu | Poskytuje prostředek k izolaci obvodu | Umožňuje bezpečnou údržbu a snižuje prostoje |
| Rekonfigurace systému | Umožňuje zapnutí nebo vypnutí obvodu | Poskytuje provozní flexibilitu sítě |
| Izolace poruch | Omezuje dopad poruchy na postižený úsek | Zachovává napájení zdravých sekcí |

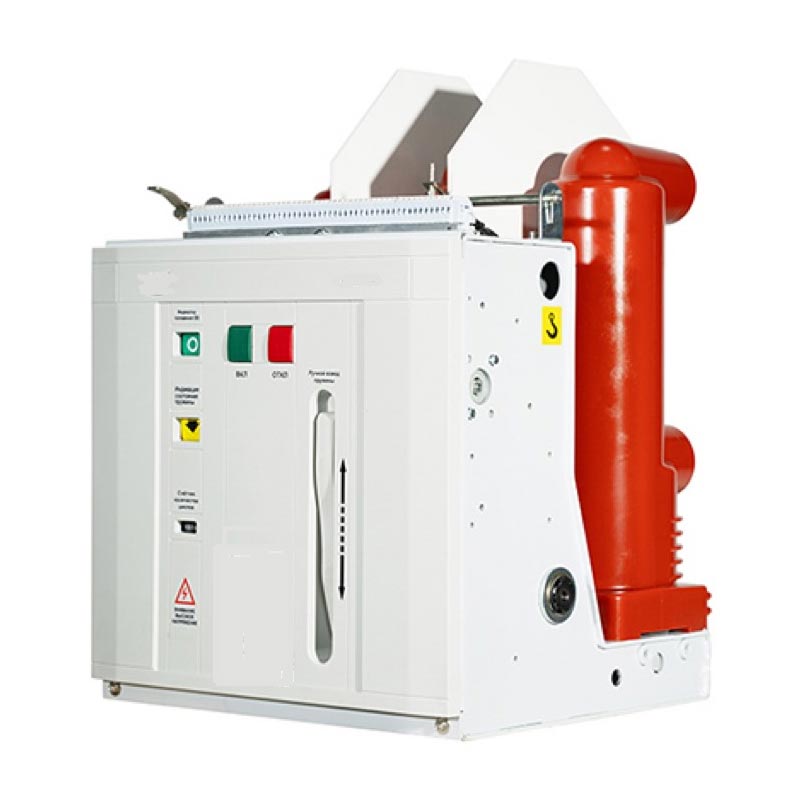

NaZhejiang Usune Electric Co., Ltd.,naše továrna vyrábí vnitřní vysokonapěťové vakuové jističe pro vysokonapěťové distribuční systémy pro napětí od 12 kV do 40,5 kV. Naše jističe navrhujeme tak, aby splňovaly nejnáročnější požadavky na poruchový proud a spínání. Náš technický tým spolupracuje s energetickými společnostmi a dodavateli EPC na specifikaci správného jističe pro každou distribuční aplikaci.
Vakuové zhášedlo je srdcem vnitřního vysokonapěťového vakuového jističe. Jedná se o utěsněný keramický nebo skleněný obal, který obsahuje dvojici kontaktů v prostředí vysokého vakua. Když se kontakty oddělí, aby přerušily poruchu, vytvoří se oblouk. Ve vakuu není oblouk výboj plynu jako ve vzduchu nebo SF6. Místo toho je to oblouk z kovových pár, který je udržován odpařováním kontaktního materiálu. Vakuové zhášedlo zháší oblouk rychlou kondenzací kovových par zpět na kontaktní plochy a okolní štíty. Vakuové prostředí také poskytuje extrémně vysokou dielektrickou pevnost, která zabraňuje opětovnému zapálení oblouku po jeho zhasnutí. Níže uvedená tabulka shrnuje proces zhášení oblouku ve vakuovém zhášedle.
| Fáze | Co se stane | Výsledek |
| Oddělení kontaktů | Kontaktní část, tvary oblouku | Poruchový proud dále protéká |
| Metal Vapor Arc | Oblouk hoří v kovových výparech z kontaktů | Oblouk je udržován až do nuly proudu |
| Aktuální nula | Střídavý proud přirozeně prochází nulou | Oblouk je na chvíli zhasnutý |
| Kondenzace par | Kovové páry kondenzují na štítech | Dielektrická pevnost se rychle obnovuje |
| Obnova dielektrika | Vakuová mezera znovu získá izolaci | Oblouk nelze znovu zapálit, obvod je přerušen |
V naší továrně používáme vakuová zhášedla od renomovaných výrobců, která jsou testována podle příslušných norem IEC. Před montáží ověříme vakuovou integritu každého zhášedla. Naše jističe jsou testovány, aby se ověřila jejich vypínací schopnost a výkon obnovy dielektrika. Naším cílem je poskytnout našim zákazníkům jističe, které spolehlivě přeruší poruchy po celou dobu jejich životnosti.
Ovládací mechanismus je komponenta, která otevírá a zavírá kontakty vakuového zhášedla. Musí dodat potřebnou sílu a rychlost k oddělení kontaktů během stanovené doby rozepnutí. Pokud je mechanismus příliš pomalý, bude oblouk přetrvávat déle, než je nutné, a porucha nebude včas odstraněna. Pokud je mechanismus příliš slabý, kontakty se nemusí úplně oddělit a oblouk může znovu zapálit. Ovládací mechanismus musí být také spolehlivý po tisících operací, protože jistič může být několik měsíců nečinný a poté může být přivolán k provozu. Nejběžnějšími typy ovládacích mechanismů pro vnitřní vakuové vypínače jsou pružinové mechanismy a magnetické akční členy. Pružinové mechanismy ukládají energii do pružiny a uvolňují ji k otevření nebo zavření jističe. Magnetické akční členy využívají k ovládání kontaktů elektromagnetickou cívku. Níže uvedená tabulka porovnává tyto mechanismy.
| Typ mechanismu | Princip fungování | Výhody | Typická aplikace |
| Jarní mechanismus | Uložená energie na jaře | Spolehlivý, osvědčený, nenáročný na údržbu | Standardní distribuční rozvaděč |
| Magnetický pohon | Pohon elektromagnetickou cívkou | Méně pohyblivých dílů, přesné ovládání | Kompaktní rozvaděč, častý provoz |
Ve společnosti Zhejiang Usune Electric Co., Ltd. používá naše továrna pružinové mechanismy pro naše standardní produkty vnitřních vysokonapěťových vakuových jističů kvůli jejich prokázané spolehlivosti a nízkým nárokům na údržbu. Nabízíme také možnosti magnetického pohonu pro aplikace, které vyžadují častý provoz nebo kompaktní rozměry. Testujeme ovládací mechanismus každého jističe, abychom ověřili jeho vypínací a zapínací časy a jeho mechanickou odolnost.
Vnitřní vysokonapěťový vakuový jistič nefunguje izolovaně. Je součástí ochranného schématu, které zahrnuje ochranná relé, proudové transformátory a napěťové transformátory. Relé zjistí poruchu a pošlou vypínací signál do jističe. Proudové transformátory poskytují relé zmenšenou repliku primárního proudu. Jistič se poté otevře, aby se porucha odstranila. Důležitá je koordinace mezi relé a vypínačem. Relé musí fungovat během doby vypnutí jističe a jistič se musí rozepnout dříve, než porucha způsobí poškození. Níže uvedená tabulka shrnuje koordinační parametry.
| Komponent | Funkce | Požadavek na koordinaci |
| Proudový transformátor | Stupnice primárního proudu pro relé | Přesné v rámci třídy ochrany |
| Ochranné relé | Detekuje poruchu, vyšle vypínací signál | Provozní doba v rámci doby vymazání jističe |
| Přerušovač | Otevře se pro odstranění závady | Otevírací doba v rámci času koordinace relé |
| Upstream zařízení | Záložní ochrana | Mezera selektivity se spodním jističem |
V naší továrně poskytujeme údaje o době otevření a zavření pro naše produkty vnitřních vysokonapěťových vakuových jističů, aby naši zákazníci mohli provést koordinační studii. Poskytujeme také technickou podporu, která pomáhá našim zákazníkům ověřit, zda jistič správně koordinuje s jejich ochrannými relé. Naším cílem je zajistit, aby systém ochrany fungoval tak, jak bylo zamýšleno.
Při nákupu vnitřního vysokonapěťového vakuového jističe pro vysokonapěťový distribuční systém je kritických několik specifikací. Patří mezi ně jmenovité napětí, jmenovitý proud, zkratový vypínací proud, doba vypínání, mechanická odolnost a typ pohonu. Jmenovité napětí musí odpovídat nebo převyšovat napětí systému. Jmenovitý proud musí překročit maximální zatěžovací proud. Zkratový vypínací proud musí překročit maximální poruchový proud v místě instalace. Doba přerušení musí být dostatečně krátká, aby byla zachována stabilita systému. Mechanická výdrž musí být dostatečná pro předpokládaný počet operací. Ovládací mechanismus musí být spolehlivý a snadno udržovatelný. Níže uvedená tabulka shrnuje tyto specifikace.
| Specifikace | Typický rozsah | Význam |
| Jmenovité napětí | 12 kV - 40,5 kV | Musí odpovídat napětí systému |
| Jmenovitý proud | 630 A – 4 000 A | Musí překročit maximální zatěžovací proud |
| Zkratový vypínací proud | 20 kA - 40 kA | Musí překročit maximální poruchový proud |
| Čas přerušení | 50 ms - 80 ms | Musí udržovat stabilitu systému |
| Mechanická odolnost | 10 000 - 30 000 operací | Musí odpovídat očekávanému počtu operací |
| Operační mechanismus | Pružina, magnetický pohon | Vybráno pro spolehlivost a údržbu |
| Normy | IEC 62271-100, GB/T 1984 | Soulad s mezinárodními standardy |
V Usune naše továrna vyrábí vnitřní vysokonapěťové vakuové jističe, které splňují tyto a další specifikace. Můžeme přizpůsobit jistič tak, aby vyhovoval specifickým požadavkům projektu, včetně speciálních jmenovitých napětí, jmenovitých proudů a provozních mechanismů. Náš technický tým může pomoci s procesem výběru a poskytnout podrobné technické údaje pro váš projekt.
Hodnocení dodavatele vnitřních vysokonapěťových vakuových jističů pro rozvod vysokého napětí vyžaduje zaměření na výrobní kapacitu, typové testování, řízení kvality, zkušenosti s projektem a poprodejní podporu. Dodavatel musí mít schopnost vyrábět jističe podle požadovaných specifikací a provádět typové zkoušky k ověření jejich výkonu. Musí mít systém řízení kvality, který zajišťuje stálou kvalitu. Musí mít zkušenosti s distribučními projekty a rozumět požadavkům na rozvodnou síť. A musí poskytovat poprodejní podporu, včetně instalace, uvedení do provozu a údržby. Níže uvedená tabulka shrnuje tato hodnotící kritéria.
| Hodnotící kritérium | Co hledat | Proč na tom záleží |
| Výrobní kapacita | Pokročilé obráběcí, montážní a testovací zařízení | Zajišťuje kvalitu a konzistenci produktu |
| Typové testování | Zprávy o zkouškách IEC 62271-100 | Ověřuje výkon a shodu |
| Management kvality | Certifikace ISO 9001, kontrolní záznamy | Zajišťuje stálou kvalitu produktu |
| Zkušenosti s projektem | Reference distribučních rozvoden, schválení inženýrských sítí | Prokazuje schopnost a spolehlivost |
| Poprodejní podpora | Instalace, uvedení do provozu, údržba | Zajišťuje dlouhodobou spolehlivost |
V naší továrně vyrábíme vnitřní vysokonapěťové vakuové jističe již více než deset let. Máme protokoly o typových zkouškách podle IEC 62271-100. Jsme držiteli certifikátu ISO 9001 a o všech kontrolách vedeme podrobné záznamy. Naše zkušenosti s projektem zahrnují distribuční rozvodny ve více zemích. Náš poprodejní tým je k dispozici pro podporu instalace, uvedení do provozu a údržby. Vyzýváme vás, abyste nás hodnotili podle těchto kritérií a považovali nás za svého partnera pro vnitřní vysokonapěťové vakuové jističe.
Následující tabulka uvádí klíčové parametry produktu pro naše vnitřní vysokonapěťové vakuové jističe. Tyto jističe jsou určeny pro rozvody vysokého napětí při napětí od 12 kV do 40,5 kV. Naše továrna může také vyrábět vlastní jističe, aby splňovaly specifické požadavky.
| Parametr | Rozsah specifikace | Poznámky |
| Jmenovité napětí | 12 kV, 24 kV, 40,5 kV | Vybráno pro systémové napětí |
| Jmenovitý proud | 630 A – 4 000 A | Vybráno pro proud zátěže |
| Zkratový vypínací proud | 20 kA - 40 kA | Vybráno pro úroveň poruchy |
| Čas přerušení | 50 ms - 80 ms | Vybráno pro koordinaci |
| Mechanická odolnost | 10 000 - 30 000 operací | Závisí na modelu |
| Operační mechanismus | Pružina, magnetický pohon | Vybráno pro aplikaci |
| Izolační médium | Vakuum | Bezúdržbový |
| Normy | IEC 62271-100, GB/T 1984 | Soulad s mezinárodními standardy |
| MOQ | 1 jednotka | U velkých zakázek možná dohoda |
| Dodací lhůta | 4-8 týdnů | Záleží na množství a přizpůsobení |
V naší továrně vyrábíme naše vnitřní vysokonapěťové vakuové jističe, které splňují tyto a další specifikace. Můžeme přizpůsobit napětí, proud, vypínací schopnost a ovládací mechanismus tak, aby vyhovovaly vašim specifickým požadavkům. Náš systém kontroly kvality zahrnuje kontrolu surovin, kontrolu v průběhu procesu a závěrečnou kontrolu před odesláním. Naším cílem je poskytovat našim zákazníkům vysoce kvalitní jističe, které chrání jejich distribuční soustavy a zajišťují spolehlivost sítě.
Otázka 1: Jak se liší vakuový vypínač od vypínače SF6?
Odpověď: Vakuový jistič používá k uhašení oblouku uzavřený vakuový zhášeč, zatímco jistič SF6 používá plynný fluorid sírový. Vakuové vypínače se typicky používají pro aplikace vysokého napětí (do 40,5 kV) a jsou známé svým bezúdržbovým provozem a kompaktními rozměry. Jističe SF6 se používají pro vyšší napětí a mají vyšší dopad na životní prostředí díky potenciálu SF6 ke globálnímu oteplování. Pro rozvody vysokého napětí je dominantní volbou vakuový vypínač.
Otázka 2: Jaká je typická doba přerušení pro vnitřní vakuový vypínač?
Odpověď: Typická doba přerušení pro vnitřní vysokonapěťový vakuový vypínač je 50 až 80 milisekund. To zahrnuje provozní dobu relé a dobu rozepnutí jističe. Pro aplikace, které je vyžadují, jsou k dispozici rychlejší doby přerušení. Ve společnosti Zhejiang Usune Electric Co., Ltd. jsou naše jističe testovány, aby se ověřilo, že jejich doba přerušení splňuje specifikovaný výkon.
Otázka 3: Jak často by se měl udržovat vnitřní vakuový vypínač?
Odpověď: Vnitřní vakuové vypínače jsou známé svými nízkými nároky na údržbu. Vakuové zhášedlo je utěsněno a nevyžaduje údržbu. Ovládací mechanismus by měl být zkontrolován a promazán každých 3 až 5 let nebo po stanoveném počtu operací. Po těžké poruše by měly být kontakty zkontrolovány, zda nejsou opotřebované. Pro zajištění spolehlivého provozu je nezbytná pravidelná kontrola a údržba.
Otázka 4: Lze použít vakuový vypínač pro přepínání bank kondenzátorů?
Odpověď: Ano, vakuové jističe lze použít pro přepínání kondenzátorových bank, ale musí být speciálně navrženy pro tuto aplikaci. Přepínání kondenzátorové baterie klade zvláštní požadavky, včetně schopnosti odolávat vysokým zapínacím proudům a bezvýpadkovému přerušení. Naše továrna může dodat jističe se speciálním designem kontaktů a trysek pro přepínání kondenzátorových bank.
Otázka 5: Jaká je typická doba realizace vnitřního vakuového vypínače?
Odpověď: Typická doba realizace vnitřního vysokonapěťového vakuového jističe je 4 až 8 týdnů v závislosti na jmenovitém napětí, vypínací kapacitě a požadavcích na přizpůsobení. U standardních modelů může být dodací lhůta kratší. Ve společnosti Zhejiang Usune Electric Co., Ltd. úzce spolupracujeme s našimi zákazníky, abychom splnili harmonogram jejich projektů.
Vnitřní vysokonapěťové vakuové jističe jsou nezbytné pro vysokonapěťové distribuční systémy, protože poskytují rychlé odstranění poruch, chrání připojená zařízení a poskytují provozní flexibilitu, kterou moderní sítě vyžadují. Vakuové zhášedlo nabízí bezúdržbový provoz a dlouhou mechanickou životnost, díky čemuž je dominantní volbou pro vnitřní rozvaděče. Pro manažery nákupu a inženýry veřejných služeb je výběr správného jističe zásadním rozhodnutím, které ovlivňuje spolehlivost a stabilitu distribučního systému. Ve společnosti Zhejiang Usune Electric Co., Ltd. má naše továrna odborné znalosti a schopnost vyrábět vnitřní vysokonapěťové vakuové jističe, které splňují nejnáročnější požadavky na střední napětí. Používáme pokročilou technologii vakuových zhášedel, spolehlivé provozní mechanismy a přísné testování, abychom zajistili, že naše jističe budou poskytovat spolehlivý výkon.
Ať už stavíte novou distribuční rozvodnu, modernizujete stávající řadu rozváděčů nebo získáváte náhradní jističe, zveme vás, abyste nás kontaktovali a probrali vaše požadavky. Můžeme poskytnout technická data, zprávy o typových zkouškách a přizpůsobená řešení. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro energetické společnosti po celém světě.
Kontaktujte Zhejiang Usune Electric Co., Ltdprodiskutovat vaše požadavky na vnitřní vysokonapěťové vakuové jističe a zjistit, jak mohou naše jističe chránit váš distribuční systém vysokého napětí.
-
