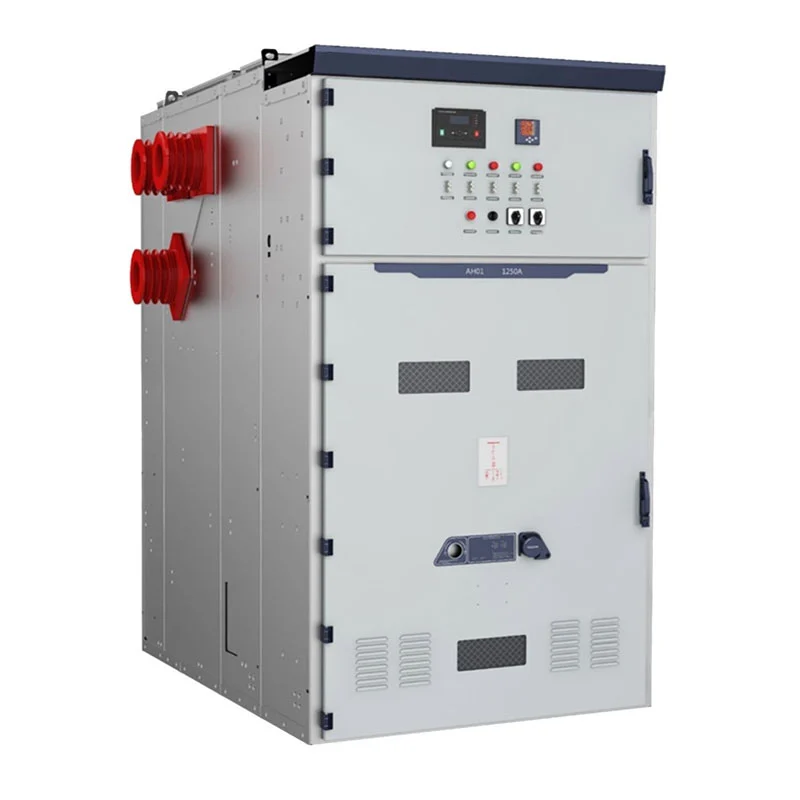

Vnitřní rozváděč VCB KYN61-40.5 33kV je vyvinut pro projekty vyžadující vyšší vnitřní napětí distribuční platforma. Jeho konfigurace kombinuje výsuvný vakuový vypínač v kovovém krytu konstrukce, oddělené elektrické oddíly, systémy přípojnic, kabelové spoje a sekundární ovládací zařízení do integrované řady rozváděčů.
Usune působí v rámci systémů řízení ISO 9001, ISO 14001 a ISO 45001. Zařízení je navrženo podle platné normy IEC a GB, s certifikací CE dostupnou pro příslušné trhy.
U distribučních systémů třídy 33 kV a 36 kV vyžaduje výběr rozváděče více než pouhé přizpůsobení jmenovité napětí. Inženýři musí zvážit úroveň izolace, proud zátěže, poruchový proud, konfiguraci podavače, transformátor kapacita, připojení kabelů, koordinace ochrany a prostředí instalace.
Vnitřní rozváděč VCB KYN61-40.5 33kV je určen pro vnitřní rozvody vysokého napětí, kde tyto elektrické parametry musí být koordinovány v rámci kompletního systému distribuce energie.
V porovnání s nízkonapěťovými rozvaděči klade vyšší napětí systému větší důraz na izolaci koordinace a zkratový výkon. Usune může nakonfigurovat zařízení podle elektrických parametrů poskytnutý zákazníkem.
Zařízení používá kovovou uzavřenou architekturu k uspořádání primárních a sekundárních elektrických sekcí. Hlavní obvod zahrnuje vakuový vypínač, přípojnice, oblast zakončení kabelu a související uzemnění komponenty.
Sekundární zařízení lze uspořádat pro ochranu, měření, ovládání, indikaci a komunikaci podle požadavky projektu.
Tato konfigurace umožňuje, aby byla sestava rozváděčů navržena podle skutečné elektrické sítě, spíše než aby se používala jedno pevné uspořádání skříně pro každou aplikaci.
Při vyšších úrovních napětí se koordinace ochrany stává důležitou součástí návrhu systému. jistič, ochranné relé, transformátor, kabel a předřazená zařízení by měly být vybrány podle vypočtené poruchy podmínky a filozofii ochrany.
Vakuový vypínač zajišťuje primární spínací a vypínací funkci. S tím související ochrana a řídicí systém lze konfigurovat dle elektrického návrhu zákazníka.
Kovové přepážky mezi funkčními sekcemi pomáhají organizovat vnitřní elektrické uspořádání a zároveň snižují tlak Uspořádání poskytuje řízenou cestu pro vypouštění tlaku v případě vnitřní poruchy.
Vstupní skříň přijímá energii z předřazené elektrické sítě a převádí ji na přípojnici rozváděče systém. Měl by být stanoven jmenovitý proud, ochranné vybavení, požadavky na měření a konfigurace kabelu z návrhu projektu.
Výstupní skříně distribuují energii do transformátorů, motorů, výrobních zařízení nebo jiných navazujících zátěží. The jmenovitý proud a nastavení ochrany by mělo odpovídat připojené zátěži.
Konfigurace PT a měření napětí lze začlenit tam, kde projekt vyžaduje monitorování napětí, ochranné funkce nebo elektrické měření.
Uspořádání sběrnicového segmentu může rozdělit distribuční systém na samostatné sekce a podporovat elektrické provozní strategie definovaná projektovým inženýrem.
Pro aplikace vyžadující měření energie a elektrických parametrů mohou být poskytnuty konfigurace měření sledování.

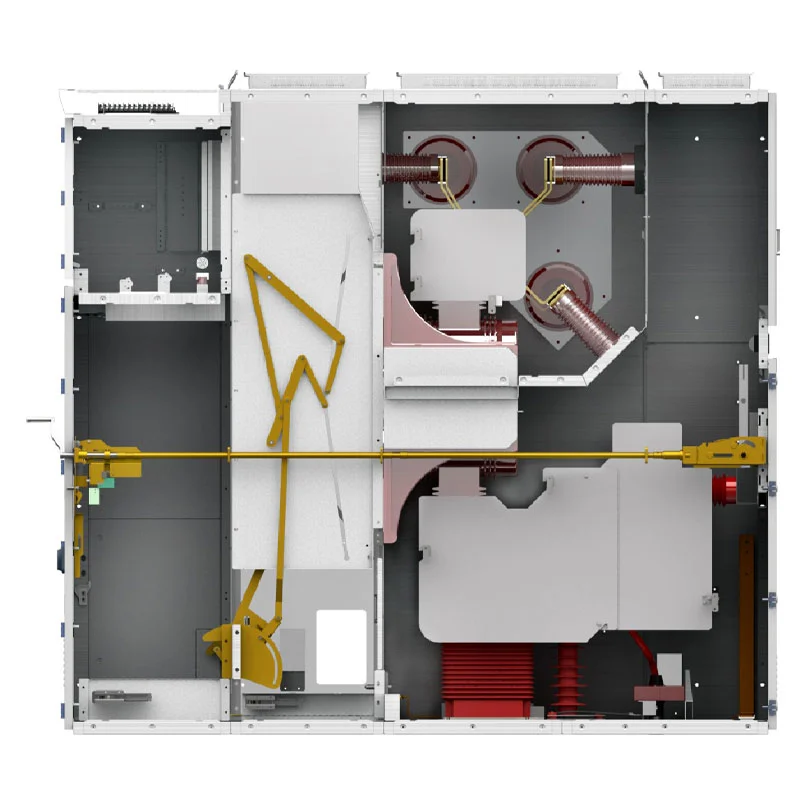

Skříň je uspořádána do definovaných elektrických sekcí, včetně oddílu vypínače, oddílu přípojnic, kabelový prostor a přístrojový/ovládací prostor.
V sekci vypínače je umístěn vakuový vypínač a jeho ovládací mechanismus. Sekce přípojnic poskytuje hlavní elektrické propojení mezi skříněmi, zatímco kabelový oddíl poskytuje prostor pro příchozí a odchozí kabelové spoje.
Přístrojová a řídicí část obsahuje sekundární komponenty potřebné pro ochranu, měření, řízení a indikace.
Toto uspořádání poskytuje inženýrům jasnou vnitřní architekturu při plánování instalace, vedení kabelů, uvedení do provozu a údržbu.
Zařízení obsahuje mechanický blokovací systém určený k omezení nesprávných pracovních sekvencí.
Mechanismus pěti pojistek má zabránit nesprávnému chodu jističe, pohybu výsuvu jednotka pod zátěží, sepnutí uzemňovače, když je pod napětím, napájení obvodu, zatímco uzemňovač zůstane zavřený a náhodný přístup k oddílům pod napětím.
Do konstrukce skříně je také zabudováno zařízení pro odlehčení tlaku namontované nahoře, které zajišťuje řízený tlak uvolnění během stavu vnitřní poruchy.
Vnitřní rozváděč VCB KYN61-40.5 33kV lze konfigurovat pro vstupní napájení, připojení transformátoru, vývody, dělení sběrnic, měření a měření napětí ve vnitřních rozvodnách.
Elektrárny mohou použít rozváděč pro pomocné rozvody středního napětí, elektrické systémy související s generátorem, transformátorové napáječe a následný rozvod energie.
Velká průmyslová zařízení mohou používat různé konfigurace podavačů pro motory, transformátory, výrobní systémy, čerpadla, kompresory a pomocná elektrická zařízení.
Důlní operace s elektrickými zátěžemi s vyšším výkonem mohou konfigurovat rozváděč kolem transformátorových podavačů, motorů, ventilační zařízení, čerpací systémy a zpracovatelská zařízení.
Zařízení je vhodné i pro specializovanou infrastrukturu, kde je potřeba koordinovat rozvody elektřiny s více budovami, oblastmi vybavení a pomocnými systémy.
Projekt Cas-space Rocket Launch Project je referenčním projektem pro aplikace rozváděčů středního napětí Usune.
Zařízení pro odpalování raket zahrnuje specializovanou infrastrukturu a více elektrických zátěží rozmístěných napříč různé funkční oblasti. Jeho rozvodný systém proto potřebuje koordinované vstupní obvody, napáječe ochrana, elektrická izolace, měření a ovládání.
Pro tento projekt byl rozváděč aplikován jako součást silnoproudého elektrického rozvodu lokality uspořádání. Projekt vyžadoval spíše integraci elektrického zařízení do širší infrastruktury považováno za samostatnou skříňovou instalaci.
Tato aplikace demonstruje zkušenosti společnosti Usune s dodávkou vysokonapěťových distribučních zařízení pro specialisty inženýrské projekty se specifickými požadavky na elektrický systém.
| Položka | Specifikace |
| Série | KYN61 |
| Jmenovité napětí | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Jmenovitá frekvence | 50Hz / 60Hz |
| Jmenovitý proud | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Jmenovitý zkratový vypínací proud | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Jmenovitý krátkodobý výdržný proud | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stupeň ochrany | Externí kryt IP4X / vnitřní prostory IP2X |
| Okolní teplota | -15°C až +40°C |
| Relativní vlhkost | Denní průměr ≤ 95 %; měsíční průměr ≤ 90 % |
| Nadmořská výška | ≤1000 m, se snížením výkonu pro vyšší nadmořskou výšku |
| Instalace | Krytý |
| Systém | Třífázový střídavý proud |
Konečná elektrická konfigurace by měla být potvrzena podle skutečného projektového napětí, proudu, úrovně poruchy, požadavky na izolaci, schéma ochrany a podmínky instalace.
V případě projektu rozváděče třídy 33 kV by mělo být zadávání zakázek založeno spíše na kompletním elektrickém systému než samotné množství skříně. Projektový tým by měl potvrdit jmenovité napětí systému, trvalý zátěžový proud, úroveň zkratu, množství napáječe, kapacita transformátoru, uspořádání kabelů, požadavky na ochranu a požadované funkce měření.
U větších projektů může sestava obsahovat různé funkce skříně. Příchozí, odchozí, PT, měření, sběrnice Sekční člen a konfigurace izolace lze kombinovat podle elektrického jednolinkového schématu.
Tento přístup pomáhá předcházet nesouladu mezi rozváděčem a připojenými transformátory, kabely, ochrannými zařízeními, a následné zátěže.
Konečné uspořádání skříně může být vyvinuto podle elektrické architektury projektu. Různé počet vstupních a výstupních obvodů lze uspořádat do koordinované sestavy rozváděčů.
Typický distribuční systém může zahrnovat vstupní skříň připojenou k předřazenému zdroji energie, několik výstupní skříně napájející transformátory nebo hlavní zátěže a další PT nebo měřicí skříně pro napětí měření a monitorování energie.
Tam, kde projekt vyžaduje dva zdroje napájení nebo rozdělené sekce sběrnice, mohou být také funkce dělení sběrnice začleněna do sestavy.
Díky této metodě konfigurace je zařízení vhodné jak pro jednotlivé rozvodny, tak pro větší víceskříňky distribuční systémy.

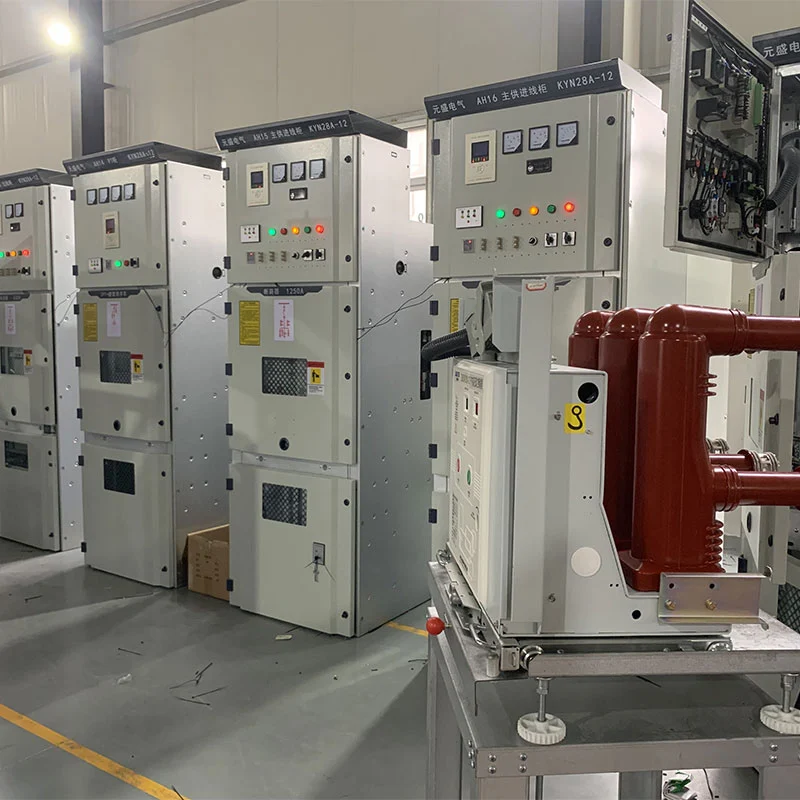

Před dodáním je dokončený rozváděč podroben kontrole sestavy skříně, připojení primárního okruhu, sekundární vedení, mechanické ovládání a příslušné elektrické funkce.
Výsuvný mechanismus, činnost vypínače, funkce blokování, uzemnění a skříň konstrukce jsou kontrolovány během procesu kontroly výroby.
Usune může poskytnout příslušné inspekční záznamy a zkušební dokumentaci podle požadavků projektu, což umožňuje zákazníkům, dodavatelům EPC a inspektorům třetích stran k ověření zařízení před odesláním.
Hodnota systému rozváděče středního napětí není omezena na jeho počáteční elektrický výkon. Pro velké infrastruktura a průmyslové projekty, zařízení také potřebuje podporovat organizovaný provoz, plánovaný údržbu, budoucí správu okruhů a stabilní integraci s širší distribuční sítí.
Rozčleněná konstrukce vnitřního rozváděče VCB KYN61-40.5 33kV poskytuje definované uspořádání pro primární a sekundární zařízení, přičemž konstrukce výsuvného jističe umožňuje spínací jednotku být převezeno ke kontrole a servisu.
U zařízení, kde se předpokládá, že elektrické rozvody budou fungovat řadu let, může tato kombinace pomoci vytvořit lépe spravovatelný distribuční systém středního napětí a zjednodušit budoucí plánování údržby.
Poskytnutá specifikace zahrnuje konfigurace 3,6 kV, 7,2 kV, 12 kV, 24 kV a 36 kV. Skutečné jmenovité napětí by měly být potvrzeny podle energetického systému zákazníka.
Dodávaná specifikace uvádí jmenovitou konfiguraci 36 kV, kterou lze uvažovat pro systémy třídy 33 kV potvrzení skutečných systémových požadavků, úrovně izolace a platných norem.
Používá se pro příjem, distribuci, spínání, ochranu, měření a řízení vysokonapěťové energie vnitřní třífázové napájecí systémy.
Poskytované konfigurace se pohybují od 630A do 3150A. Správné hodnocení by mělo být vybráno podle maxima průběžné zatížení a projektování.
Dostupné hodnoty zahrnují 25 kA, 31,5 kA, 40 kA a 50 kA, přičemž příslušná hodnota je určena vypočtenou poruchou úroveň elektrického systému.
Ano. Usune může konfigurovat příchozí, odchozí, PT, měření, rozdělovač sběrnic a izolační funkce podle jednolinkové schéma zákazníka a technické požadavky.
Usune působí v rámci systémů řízení ISO 9001, ISO 14001 a ISO 45001. Výrobky jsou navrženy podle použitelné normy IEC a GB, s certifikací CE pro příslušné konfigurace.
Ano. Usune může poskytnout technické specifikace, zkušební zprávy, výkresy a další projektovou dokumentaci podle zákaznické a inženýrské požadavky.
Standardní konfigurace je určena pro vnitřní instalaci. Zvláštní podmínky jako vysoká nadmořská výška, vysoká vlhkost nebo neobvyklé podmínky prostředí je třeba před objednávkou potvrdit.
