Nízkonapěťový spínací přístroj

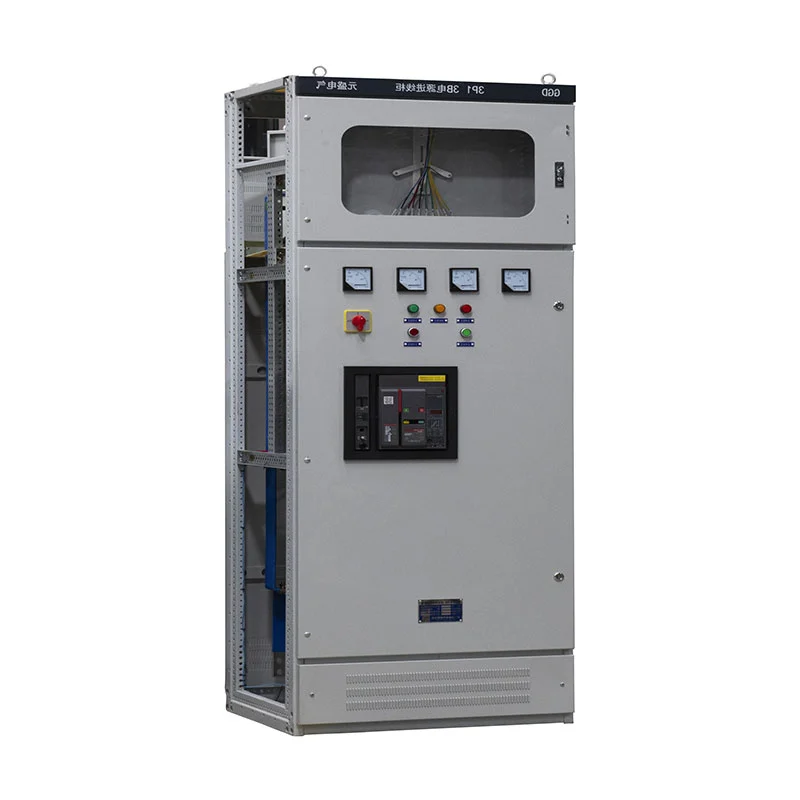

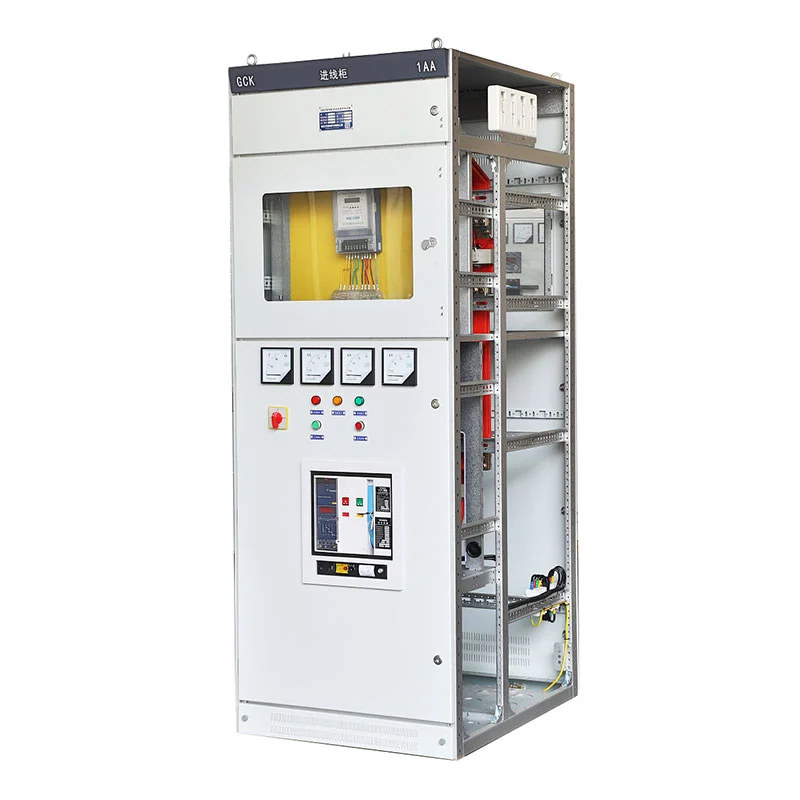

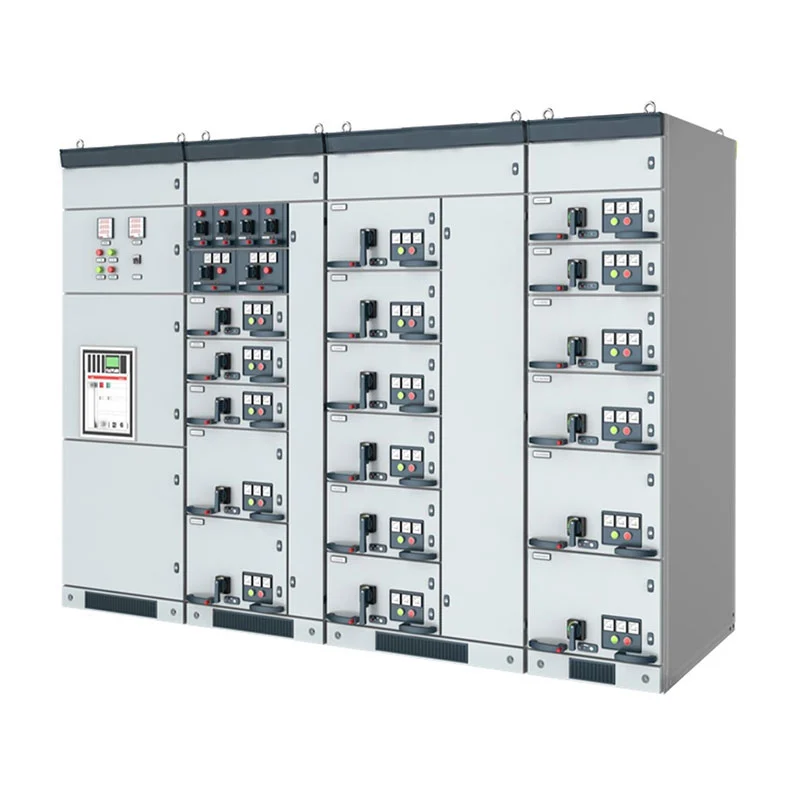

Nízkonapěťový výsuvný distribuční rozvaděč, vyvinutý společností Zhejiang Usune Electric Co., Ltd., je vhodný pro AC 50Hz systémy se jmenovitým pracovním napětím do 400V a jmenovitým proudem do 3150A. Konstrukce kombinuje měděnou přípojnici rozvody, konfigurovatelné jističe, organizované sekundární vedení a vyhrazené kabelové prostory pro podporu různých rozvržení projektu. Usune vyrábí a dodává řešení nízkonapěťových rozváděčů pro elektrárny, rozvodny, továrny, těžební zařízení, komerční budovy a další projekty distribuce energie v Číně a na zámořských trzích.

Flexibilní konfigurace obvodu

Různé elektrické zátěže vyžadují různá uspořádání podavačů. Skříň lze konfigurovat podle schéma distribuce energie, umožňující vstupní obvody, výstupní obvody, motorové napáječe a jalový výkon kompenzační obvody, které mají být uspořádány v rámci stejného nízkonapěťového distribučního systému.

Pro větší požadavky na rozvody lze použít univerzální jističe, jako jsou řady Emax, MT, 3WN, AH a ME vybráno podle návrhu projektu. Konfigurace může také zahrnovat jističe s lisovaným pouzdrem, zátěž spínače a další elektrické komponenty na základě požadovaného jmenovitého proudu a schématu ochrany.

Tento konfigurační přístup umožňuje, aby se zařízení místo toho přizpůsobilo různým architekturám distribuce energie spoléhat se na jedno pevné elektrické uspořádání.

Přípojnicový systém

Hlavní přípojnice a odbočné přípojnice používají elektrolytickou měď, která poskytuje stabilní proudovou cestu mezi příchozími a odchozí okruhy. Na příslušnou přípojnici je aplikována izolace zpomalující hoření a teplem smrštitelné manžety sekce pro zlepšení ochrany izolace a zachování jasné identifikace fází.

Uspořádání přípojnic je navrženo podle elektrického výkresu a požadavků na jmenovitý proud. Flexibilní přípojnicové přípojky mohou být také poskytnuty na příchozím spojení mezi sběrnicovým můstkem a hlavním obvodem jistič tam, kde to vyžaduje projektový návrh.

Pro nákupní týmy tato konfigurace pomáhá zjednodušit párování rozvaděče s předřazenými transformátory, sběrnicové mosty a navazující napájecí systémy.

Konstrukce skříně

Rám skříně a vnitřní příčky jsou vyrobeny z ocelových plechů válcovaných za studena. Standardní deska tloušťka není menší než 2 mm, poskytuje dostatečnou mechanickou pevnost pro normální provoz, kontrolu a údržbu.

Struktura skříně poskytuje vyhrazené prostory pro elektrické komponenty, kabelová připojení a sekundární ovládání elektroinstalace. Dveře, ovládací kliky, identifikační štítky a vnitřní štítky jsou uspořádány podle elektro design usnadňující identifikaci okruhu během uvádění do provozu a údržby.

Měděná zemnící sběrnice PE vede podél směru uspořádání skříně. Komponenty vyžadující uzemnění mohou být připojený k tomuto vodiči, s vyhrazenými zemnícími svorkami určenými pro připojení k externímu uzemnění sítě.

Sekundární kontrola

Sekundární okruh je uspořádán podle projektových výkresů a požadavků na ovládání. Použití ovládacích kabelů flexibilní izolované měděné vodiče a jsou uspořádány do svazků, aby poskytovaly čisté a udržovatelné vnitřní vedení uspořádání.

Řídicí obvody obecně používají vodiče 1,5 mm², zatímco obvody střídavého proudu používají vodiče 2,5 mm², s výhradou konečný inženýrský návrh. Používají se svorkovnice zpomalující hoření a čísla vodičů nebo identifikační značky obvodů jsou dodávány tak, aby odpovídaly elektrickým výkresům.

U vstupních skříní může být podpěťová vypínací ochrana začleněna do ochrany jističem uspořádání. Kontrolky, ovládací spínače a měřicí přístroje lze také nakonfigurovat podle funkce každého okruhu.

Distribuční funkce

Nízkonapěťový výsuvný distribuční rozvaděč lze nakonfigurovat pro několik běžných nízkonapěťových zdrojů distribuční funkce. Příchozí skříň přijímá energii z předřazeného transformátoru nebo zdroje energie výstupní skříně distribuují elektřinu do navazujících zátěží.

Řídicí obvody motoru mohou být uspořádány pomocí konfigurací velkých a malých zásuvek, s jističi nebo jištění otočné spínače zátěže zvolené podle charakteristiky motoru. Kompenzační skříně kondenzátoru mohou zahrnovat ruční, automatické nebo dálkové zařízení pro kompenzaci jalového výkonu.

Toto modulární uspořádání umožňuje, aby stejná platforma rozvaděče podporovala různé úkoly v oblasti distribuce elektrické energie jeden projekt.

Technické specifikace

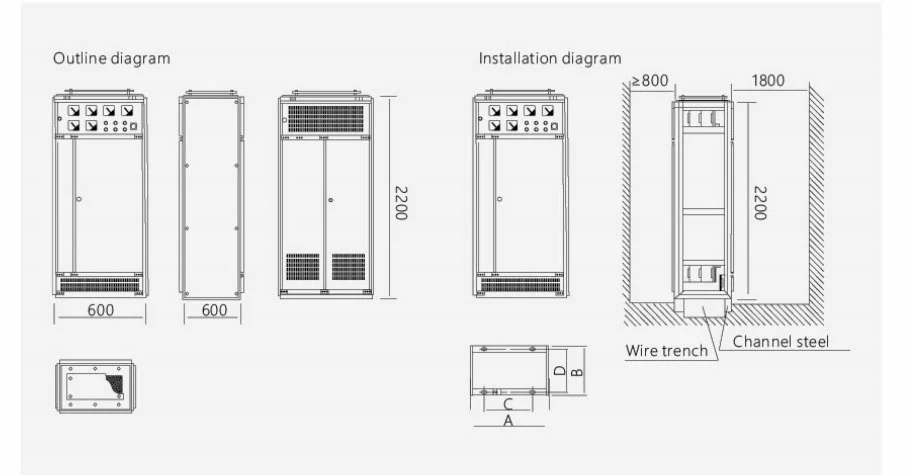

Vnější rozměr produktu

Provozní podmínky

Zařízení je určeno pro vnitřní instalaci v prostředí bez silných vibrací, nárazů nebo koroze podmínky. Okolní teplota by měla zůstat mezi -10 °C a +40 °C, s průměrnou teplotou do 24 hodiny nepřesahující +35°C.

Výška instalace je běžně omezena na 2000 m. Při maximální okolní teplotě +40°C je relativní vlhkost by neměla překročit 50%, zatímco vyšší relativní vlhkost může být povolena při nižších teplotách podle platné podmínky prostředí.

Sklon instalace by neměl překročit 5° od svislé roviny. Pokud je zařízení vyžadováno pro speciální prostředí nebo provozních podmínek, lze konečnou konfiguraci určit prostřednictvím technické konzultace mezi Usune a zákazníkem.

Podrobnosti o ochraně

Elektrická bezpečnost je řešena jak konstrukcí skříně, tak ochranou obvodu. Mechanické a elektrické blokovací funkce jsou začleněny podle zvolené konfigurace pro snížení provozních chyb.

Skříň používá jasně identifikované štítky obvodů a čísla součástí, zatímco systém uzemnění poskytuje a vyhrazená PE měděná sběrnice pro uzemnění. Kabelové oddíly mohou být navrženy s dostatečným prostorem pro kabelové hlavy a v případě potřeby instalace proudového transformátoru nulové složky.

Přední a zadní dveře jsou navrženy pro stabilní otevírání a zavírání, zatímco ovládací prvky jsou umístěny na vyvarujte se zasahování do dveří skříně a rukojetí.

Standardy a certifikace

Usune vyrábí svá nízkonapěťová elektrická zařízení podle platných požadavků IEC a GB. Relevantní normy zahrnují GB/T 14048.2, GB 7251.12 a příslušné požadavky IEC na nízkonapěťové rozvaděče a sestavy řídicích zařízení.

Systém výroby a řízení je podporován certifikacemi ISO 9001, ISO 14001 a ISO 45001. Produkt lze dodat také s certifikací CE a příslušnou zkušební dokumentací podle požadavků projektu.

Tyto certifikace a standardy poskytují nákupním týmům zdokumentovaný základ pro hodnocení dodavatelů, projekt schválení a mezinárodní nákup.

Kontrola kvality

Kontrola kvality zahrnuje materiály skříně, měděné přípojnice, elektrické komponenty, sekundární kabeláž a hotové montáž. Komponenty jsou vybírány podle schválených konstrukčních výkresů a technických specifikací.

Před dodáním je smontované zařízení podrobeno běžné kontrole a testování. Elektroinstalace, identifikace komponent, zemnící přípojky, konstrukce skříně a elektrické funkce jsou kontrolovány podle projektové dokumentace k snížit problémy s instalací a uvedením do provozu u zákazníka.

Usune také vede záznamy o výrobě a kontrole na podporu ověřování kvality a sledovatelnosti projektu.

Reference projektu

Projekt startu rakety Cas-space

Nízkonapěťový výsuvný distribuční rozvaděč byl dodán pro projekt Cas-space Rocket Launch, kde je vyžadována spolehlivá nízkonapěťová distribuce elektrické energie pro projektová zařízení a podpůrnou elektriku systémy.

Pro inženýrské projekty s více elektrickými zátěžemi a různými distribučními obvody je modulární skříň konfigurace umožňuje uspořádání vstupního napájení, napájecích obvodů a pomocných elektrických funkcí projektový návrh rozvodu energie.

Vnější rozměry

Rozměry skříně lze určit podle schválených elektrických výkresů, výběru komponentů, kabelu vstupní požadavky a podmínky instalace na místě. Usune může poskytnout odpovídající rozměrové výkresy pro technická kontrola před výrobou.

Tovární testování

Usune provádí kontrolu a rutinní testování před odesláním. Proces testování zahrnuje montáž skříně, elektrická připojení, instalace součástí, uzemnění, sekundární vedení a další relevantní funkce.

Podle požadavků projektu lze poskytnout zkušební protokoly a technickou dokumentaci, která pomáhá zákazníkům dokončit vstupní inspekci, instalaci a uvedení do provozu.

FAQ

Jaké napětí je k dispozici?

Standardní konfigurace je dimenzována na 0,4 kV se jmenovitým proudem až 3150 A. Konečná elektrická konfigurace se určuje podle projektového zatížení a konstrukčních výkresů.

Lze skříň přizpůsobit?

Ano. Usune může přizpůsobit konfiguraci skříně podle elektrického schématu, množství obvodu, součásti výběr, směr vstupu kabelů, rozměry skříně a další požadavky projektu.

Jaké jističe lze použít?

Systém může pojmout různé konfigurace jističů. Univerzální jističe jako Emax, MT, Řady 3WN, AH a ME lze vybrat podle schváleného provedení.

Dá se použít pro ovládání motoru?

Ano. Konfigurace ovládání motoru lze uspořádat pomocí různých velikostí zásuvek a vhodných jističů nebo jištění zátěžové spínače podle kapacity motoru a požadavků na ochranu.

Jaký materiál přípojnic je použit?

Hlavní a vedlejší přípojnice používají elektrolytickou měď. Příslušné sekce přípojnic mohou být opatřeny nehořlavou látkou izolace a teplem smrštitelné ochranné návleky.

Jaké dokumenty lze poskytnout?

Usune může poskytnout technické specifikace, elektrické výkresy, rozměrové výkresy, zkušební zprávy a relevantní kvalitní dokumentace dle požadavků projektu.

Jaká je dodací lhůta výroby?

Standardní dodací lhůta je obecně 15–20 dní v závislosti na konfiguraci, množství a požadavcích projektu.

Proč Usune

Usune má více než 14 let zkušeností ve výrobě elektrických zařízení a projektových produktů vývoj. Jeho inženýrský tým může při vývoji pracovat z výkresů zákazníků a elektrických specifikací požadovaná konfigurace skříně.

Se systémy řízení ISO 9001, ISO 14001 a ISO 45001, splnění norem IEC a GB, certifikace CE a rutinním továrním testováním, Usune poskytuje nízkonapěťová distribuční zařízení pro domácí i mezinárodní použití projekty.

Pro projekt vyžadující nízkonapěťový výsuvný distribuční rozvaděč mohou zákazníci poskytnout jednolinku schéma, jmenovitý proud, počet vstupních a výstupních obvodů, požadavky na komponenty a rozměry skříně. Usune pak může připravit odpovídající technickou konfiguraci a cenovou nabídku.
