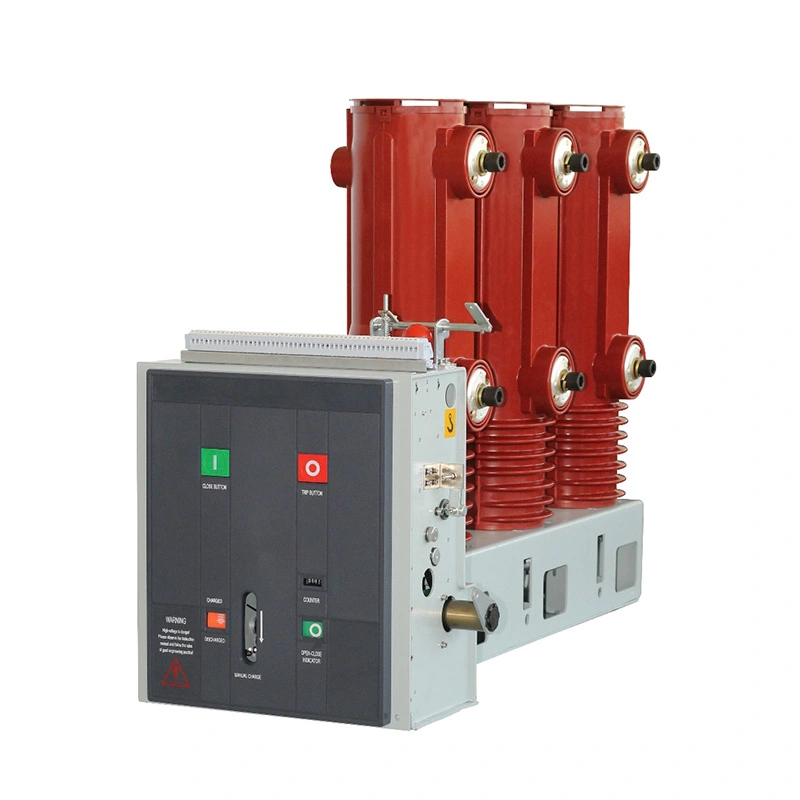

36 kV vysokonapěťový vakuový jistič

Usune 36 kV vysokonapěťový vakuový jistič je určen pro náročné aplikace distribuce energie, kde Vyžaduje se stabilní výkon při přerušení, flexibilní konfigurace a spolehlivé ovládání. S optimalizovaným VS1 konstrukce konstrukce, pokročilá technologie vakuového přerušení a volitelné inteligentní ochranné funkce, produkt poskytuje spolehlivé řešení pro moderní vysokonapěťové spínací systémy.

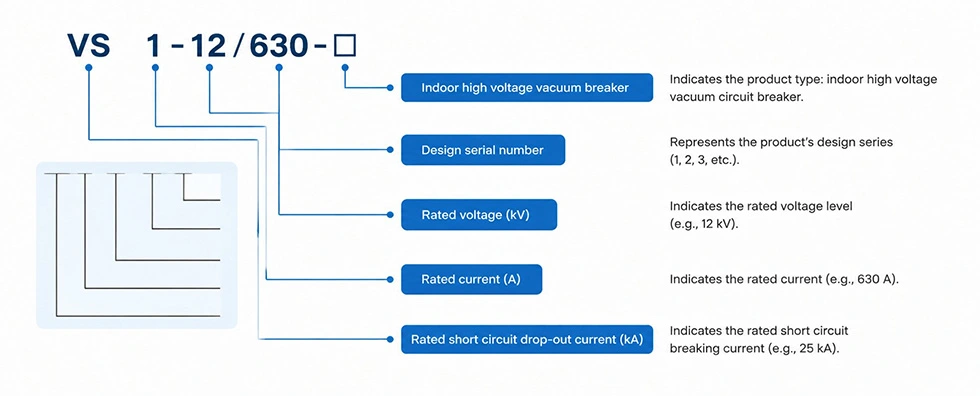

Model produktu a význam

Konstrukční návrh

Pevná instalační struktura

Pro projekty vysokonapěťových rozváděčů jsou kritickými faktory mechanické rozměry a kompatibilita skříní výběr vybavení.

Pevný typ konstrukce VS1 je navržen s optimalizovanými instalačními rozměry, což inženýrům umožňuje integraci jistič do různých konfigurací skříně podle požadavků na jmenovitý proud.

Normaní struktura podporuje různé šířky skříněk a aktuální úrovně a poskytuje flexibilitu pro různé návrhy elektrických systémů.

Optimalizované mechanické uspořádání pomáhá snižovat potíže s instalací a zároveň zlepšuje koordinaci zařízení vysokonapěťové rozvaděče.

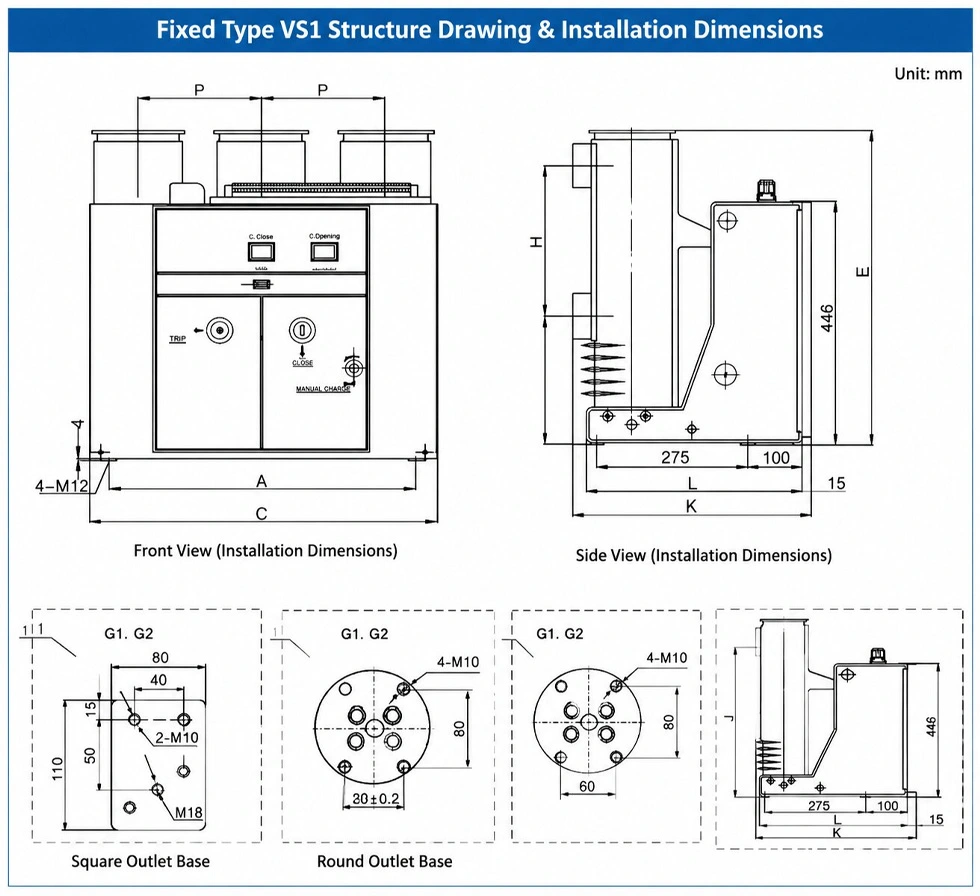

VS1 Výkres konstrukce a instalační rozměry

Konstrukční výkres a montážní rozměry pevného typu VS1

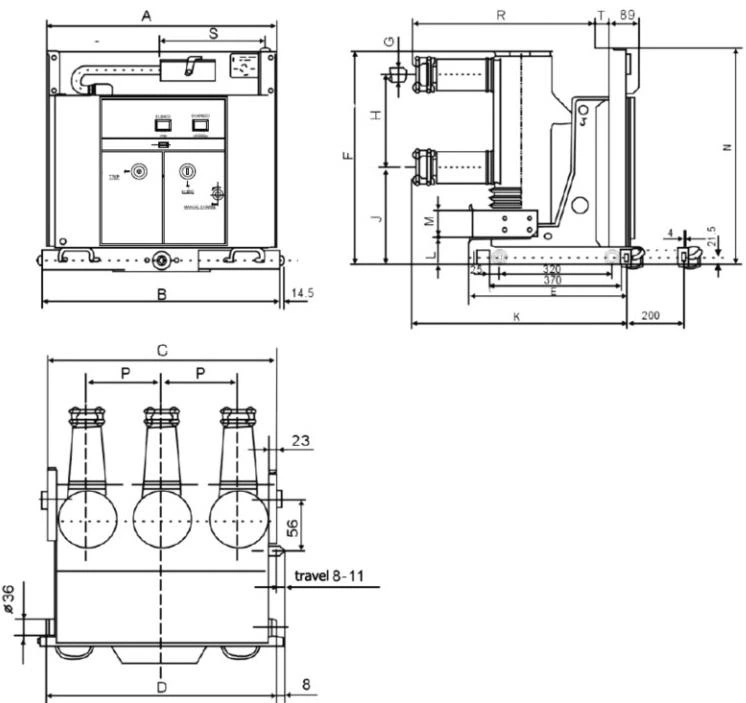

Přizpůsobení instalačních rozměrů

Přesné přizpůsobení rozměrů je důležité pro omezení technických úprav během projektové instalace.

Řada VS1 poskytuje standardizované instalační rozměry včetně montážní polohy, uspořádání svorek a požadavky na rozhraní skříně.

Tento standardizovaný design umožňuje zákazníkům vybrat si vhodné konfigurace podle kapacity systému a skříně požadavky.

Elektrický řídicí systém

Spolehlivý návrh řídicího obvodu

Řídicí systém přímo ovlivňuje provozní spolehlivost vysokonapěťových spínacích zařízení.

Vysokonapěťový vakuový jistič Usune 36 kV využívá profesionální návrh řídicího obvodu s volitelným komponenty včetně uzavírací cívky, vypínací cívky, pomocných spínačů, blokovací cívky, systému akumulace energie motoru a nadproudová vypínací cívka.

Tato konfigurace umožňuje inženýrům přizpůsobit řídicí systém podle různých požadavků projektu.

Ochranné funkce

Anti-bounce kontrola

Během elektrického provozu mohou opakované zavírací signály způsobit abnormální spínací akce.

Volitelné relé proti odskoku pomáhá zabránit opakovaným operacím zavírání tím, že odpojí zapínací obvod, když zavírací signál zůstává aktivní příliš dlouho.

Tato funkce zlepšuje provozní stabilitu a chrání mechanický ovládací mechanismus před zbytečným opakováním akce.

Ochrana proti blokování

Blokovací funkce zabraňuje nesprávné činnosti, když nejsou splněny podmínky ovládání.

Pokud sekundární řídicí zdroj není aktivován nebo nesplňuje požadovaný rozsah napětí, dojde k zablokování mechanismus zabraňuje nebezpečným operacím zavírání.

Tato konstrukce zlepšuje provozní bezpečnost ve složitých vysokonapěťových prostředích.

Ochrana proti nadproudu

Volitelná funkce nadproudového vypínání poskytuje inteligentní ochranu proti poruchám.

Systém přijímá signály třífázového proudu ze sekundární strany proudového transformátoru a porovnává je s nimi přednastavené hodnoty. Když proud překročí nastavenou hodnotu, ochranná jednotka vyšle vypínací signál k otevření jistič a dokončete proces ochrany proti poruchám.

Konfigurace zapojení

Flexibilní možnosti připojení

Různé projekty mohou vyžadovat různá uspořádání řídicích obvodů.

Produkt podporuje volitelné konfigurace zapojení na základě požadavků zákazníka, včetně kombinací s funkce anti-bounce, blokovací funkce a možnosti provozního výkonu.

Flexibilní design kabeláže umožňuje lepší integraci s různými systémy ochrany a automatizace.

Upozornění na připojení stejnosměrného napájení

Při použití stejnosměrného napájení by polarita čárkovaných svorek měla zůstat konzistentní.

Polarita zapojení motoru by měla odpovídat specifikovanému schématu zapojení, aby byla zajištěna správná funkce akumulace energie.

Schéma zapojení představuje vypínač ve zkušební poloze bez akumulace energie a ve vypnutém stavu.

Pro spolehlivý provoz řídicího systému je nezbytné správné zapojení.

Inženýrské výhody

Schopnost vysokonapěťové aplikace

Vysokonapěťový vakuový jistič Usune 36 kV je vyvinut pro vysokonapěťové distribuční systémy vyžadující spolehlivý spínací výkon a dlouhodobá stabilita provozu.

Jeho optimalizovaná mechanická struktura, spolehlivá technologie vakuového přerušení a flexibilní konfigurace ovládání je vhodný pro projekty distribuce energie, kde jsou klíčovými faktory bezpečnost a spolehlivost.

Snadná integrace systému

Pro strojírenské společnosti a výrobce rozváděčů je důležitým výběrem kompatibilita se stávajícími systémy faktor.

Normaizovaná struktura, více možností šířky skříně a konfigurovatelné řídicí obvody zjednodušují integraci do různých řešení vysokonapěťových rozváděčů.

Srovnání produktů

Normaní konfigurace vs. konfigurace ochrany

Při výběru vysokonapěťových jističů zákazníci často potřebují vyvážit provozní požadavky a ochranu funkcí.

Různé možnosti aktuální kapacity

Různé napájecí systémy vyžadují různé proudové schopnosti.

Výběr správného jmenovitého proudu pomáhá zlepšit účinnost systému a zabránit přetížení zařízení.

Technické specifikace

Informace pro objednání

Požadované technické podrobnosti

Aby byla zajištěna správná konfigurace, měli by zákazníci před objednávkou poskytnout úplné technické požadavky.

Přesné technické informace pomáhají zkrátit dobu potvrzování inženýrství a zlepšují efektivitu projektu.

Certifikace kvality

Mezinárodní výrobní standardy

Usune uplatňuje přísné řízení kvality během vývoje produktu, výroby a testování.

Tyto certifikace demonstrují závazek společnosti Usune dodávat spolehlivá vysokonapěťová elektrická zařízení globální zákazníky.

FAQ

Jaké faktory je třeba vzít v úvahu při výběru vysokonapěťového vakuového jističe 36 kV?

Zákazníci by měli zvážit jmenovité napětí, jmenovitý proud, kompatibilitu skříně, požadavky na ovládání a ochranu funkcí.

Může jistič podporovat přizpůsobené ovládací funkce?

Ano. Lze konfigurovat funkce, jako je kontrola proti odskoku, ochrana proti blokování a vypínání nad proudem dle požadavků projektu.

Proč je důležitá kompatibilita rozměrů skříně?

Správné mechanické přizpůsobení omezuje úpravy instalace a zlepšuje efektivitu integrace systému.

Jaké ochranné funkce jsou k dispozici?

Produkt může podporovat kontrolu proti odskoku, ochranu proti blokování a inteligentní funkce vypínání nad proudem.
