Přepínač zátěže 24kv 36kv

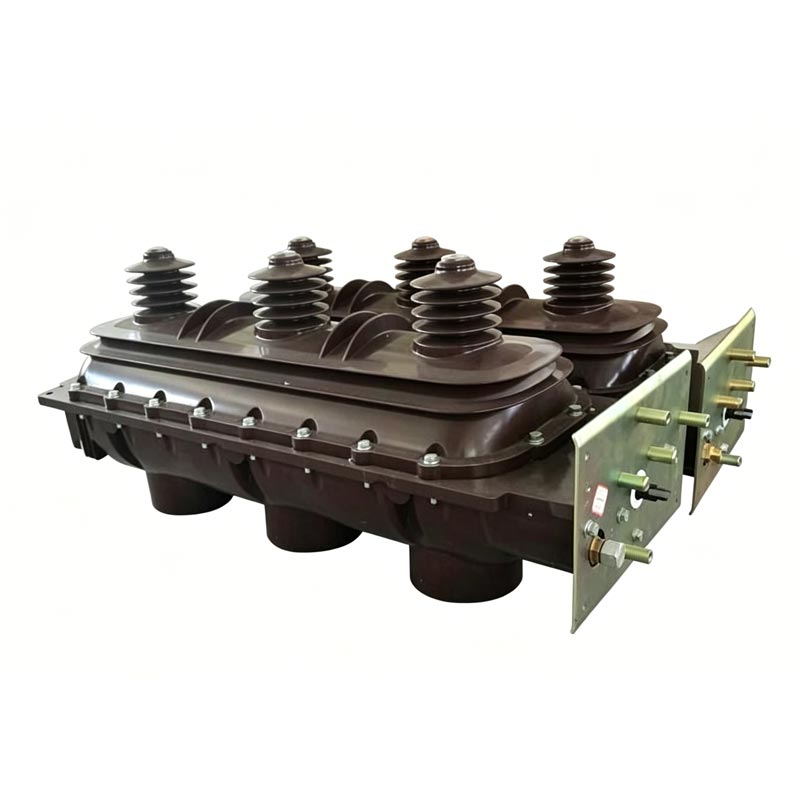

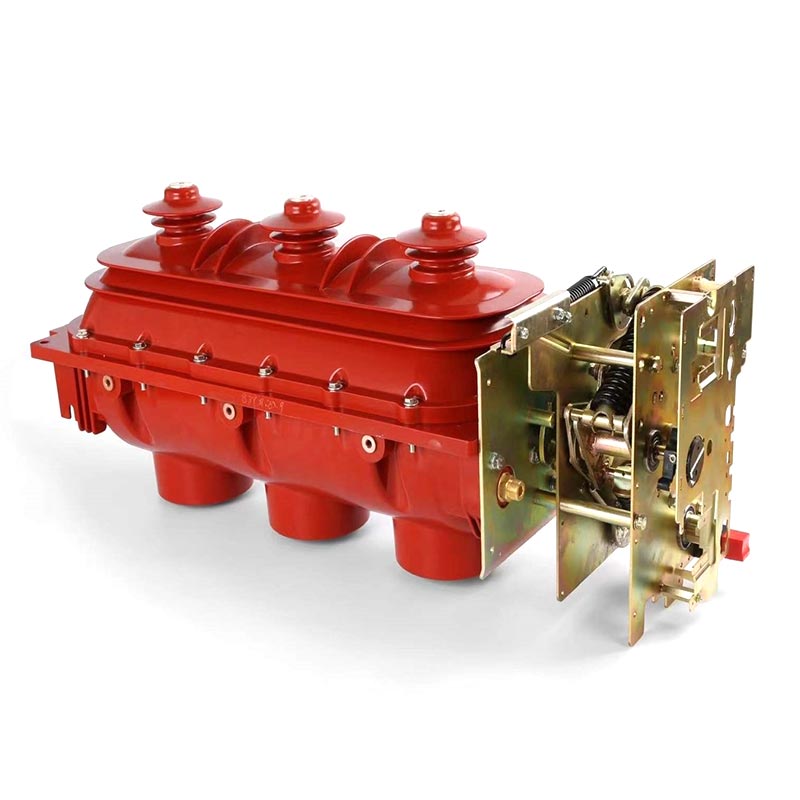

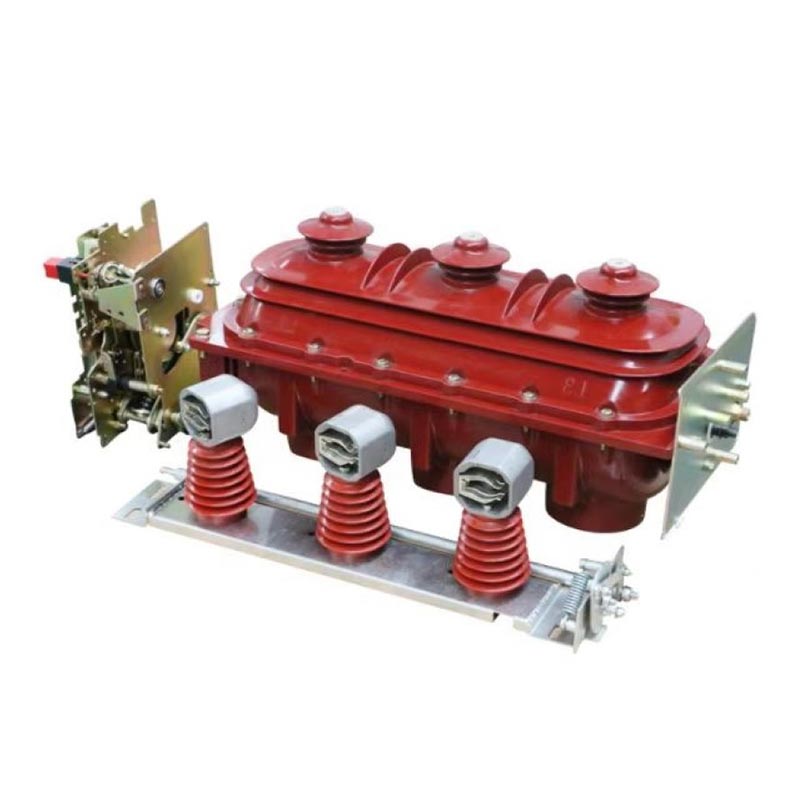

Usune Indoor 24kV 36kV Break Break Switch série FLN36-24kV 36KV je základní vysokonapěťový rozváděč nezávisle vyvinuté a vyrobené společností Zhejiang Usune Electric Co., Ltd. Tato řada je speciálně navržena pro vnitřní aplikace, přizpůsobitelné jmenovitému napětí 24 kV a 36 kV a vhodné pro třífázový AC 50Hz kruh sítě a duální radiální napájecí systémy. Usune, profesionální dodavatel s kořeny v Číně, integruje pokročilé technologie a praktické zkušenosti do každého produktu, zajišťující, že spínače stabilně zvládají zátěžový proud a přepínání proudu při přetížení, stejně jako spínací operace dlouhých nezatížených vedení, nezatížených transformátorů, a kondenzátorové banky.

Hlavní výhodou této řady je její flexibilita: při použití s pojistkami omezujícími proud může nahradit obvod jističe. Spínač zátěže ovládá spínání různých zátěžových proudů, zatímco pojistka omezující proud ovládá přerušení větších přetěžovacích a zkratových proudů. To snižuje náklady na zařízení pro distribuci energie a zlepšuje bezpečnost a stabilitu systému napájení a získává široké uznání v průmyslu.

Main Product Features

1. Pokročilé navrhování konstrukcí

Pracovní poloha spínače (zavřeno, rozpojeno, uzemněný) je jasně definován, účinně zabraňuje chybnému provozu a zajišťuje přesné a spolehlivé spínání; a celkový třífázový instalační design nabízí dobrou synchronizaci, méně dílů a pohodlné nastavení instalace, což výrazně snižuje obtížnost a čas instalace na místě.

2. Vynikající izolační výkon

Spínač je utěsněn horním a spodním pouzdrem z epoxidové slitiny, vnitřně naplněným plynem SF6 o tlaku 0,045–0,07 MPa. SF6 plyn má vynikající izolační a zhášecí vlastnosti, zcela utěsňuje hlavní okruh a uzemňovací obvod uvnitř krytu, který jej izoluje od vnější vlhkosti, prachu a jiných nečistot. Toto zajišťuje stabilní izolační výkon i v náročných vnitřních prostředích, zabraňuje poruchám izolace a zaručující bezpečný provoz energetického systému.

3. Vysoká bezpečnost

Bezpečnost je jádrem designu produktu Usune. V případě vnitřního oblouku slabá zadní stavba pouzdro se automaticky protrhne a současně dojde k prasknutí přetlakového ventilu na horní straně skříně otevřít, vytlačit přetlakový plyn mimo skříň, účinně zabránit explozi skříně a chránit ji bezpečnost obsluhy na místě a okolního zařízení. Tento design prošel několika bezpečnostními testy, vyhovuje splňuje mezinárodní bezpečnostní standardy a poskytuje spolehlivou ochranu pro operace distribuce energie.

4. Flexibilní a spolehlivý provoz

Vnitřní 24kV 36kV odpínač zátěže podporuje manuální i elektrický provozní režim, volitelný podle skutečné požadavky na místo. Provoz je pohodlný a spolehlivý, má efektivní mechanickou strukturu a stabilní výkon, přizpůsobitelný častým spínacím operacím. Díky bezúdržbovému designu se může pochlubit dlouhou životnost, s mechanickou životností až 2000 cyklů, což snižuje následné náklady na údržbu a pracovní zátěž.

Technické parametry

Podmínky použití

Pro zajištění stabilního a spolehlivého provozu musí být Usune Indoor 24kV 36kV odpínač zátěže použit pod následující podmínky (na základě skutečných aplikačních zkušeností v Číně a celosvětově):

(a) Nadmořská výška: Ne větší než 1000 metrů;
(b) Okolní teplota: Horní mez +40 ℃, spodní mez -25 ℃;
(c) Relativní vlhkost: denní průměr ≤ 95 %, měsíční průměr ≤ 90 %;
(d) Žádné významné korozivní plyny, hořlavé plyny nebo znečištění vodní párou v okolním vzduchu;
(e) Žádné časté nebo silné vibrace.

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případ aplikace v reálném světě

Případová studie: Projekt distribuce elektrické energie ve městech Hangzhou, Čína

Velká obytná oblast v Hangzhou v Číně měla vysoké požadavky na energetickou účinnost, bezpečnost a stabilitu jeho vnitřní rozvodné místnosti. Projekt vybral 20 vnitřních odpínačů 24kV Usune (FLN36-24kV série) pro zvládnutí spínání zátěže a ochrany pro domácí napájecí systém. Jako určený dodavatel pro tento projekt poskytl Usune přizpůsobené pokyny k instalaci a poprodejní servis. Továrna důsledně otestovali každý produkt před odesláním, aby zajistili shodu s technickými požadavky projektu. Od jeho Uvedení do provozu v roce 2023, spínače efektivně fungovaly stabilně bez poruch izolace nebo poruch zajišťující stabilní dodávku energie pro více než 5 000 domácností. Projektový tým vysoce ocenil výkon produktu a profesionální služby Usune.

FAQ

Q1: Může být Usune Indoor 24kV 36kV Break Break Switch použit samostatně k přerušení zkratového proudu?

A1: Ne. Spínače zátěže se primárně používají pro spínání zátěžových proudů a proudů při přetížení a také pro připojení a odpojení nezatížených dlouhých vedení, nezatížených transformátorů a kondenzátorových baterií. Nemohou samostatně přerušit zkratové proudy. Pro zvládnutí zkratových proudů lze kombinovat zátěžové spínače pojistky omezující proud. Pojistky omezující proud zvládají přerušení většího přetížení a zkratu proudy a tato kombinace může nahradit jističe a poskytnout komplexní ochranu napájecího zdroje systém. Tento design, optimalizovaný Usunem na základě let profesionálních zkušeností, vyvažuje náklady a bezpečnost.

Q2: Co je třeba udělat, pokud je tlak plynu SF6 spínače zátěže příliš nízký?

A2: Plyn SF6 ve vnitřních 24kV a 36kV zátěžových spínačích Usune je utěsněn v epoxidovém odlitku. Standard tlak je 0,045–0,07 MPa. Nízký tlak ovlivní izolaci spínače a výkon při zhášení oblouku. Uživatelé by měl nejprve zkontrolovat únik plynu. Pokud zjistíte únik, okamžitě kontaktujte tým poprodejního servisu Usune. Jako a profesionální výrobce Usune poskytuje odborné služby v oblasti detekce úniku plynu a oprav. Po odstranění úniku, Plyn SF6 je třeba doplnit na standardní tlak, aby bylo zajištěno, že spínač funguje normálně. Doporučuje se pravidelně kontrolovat tlak plynu při každodenním používání.
