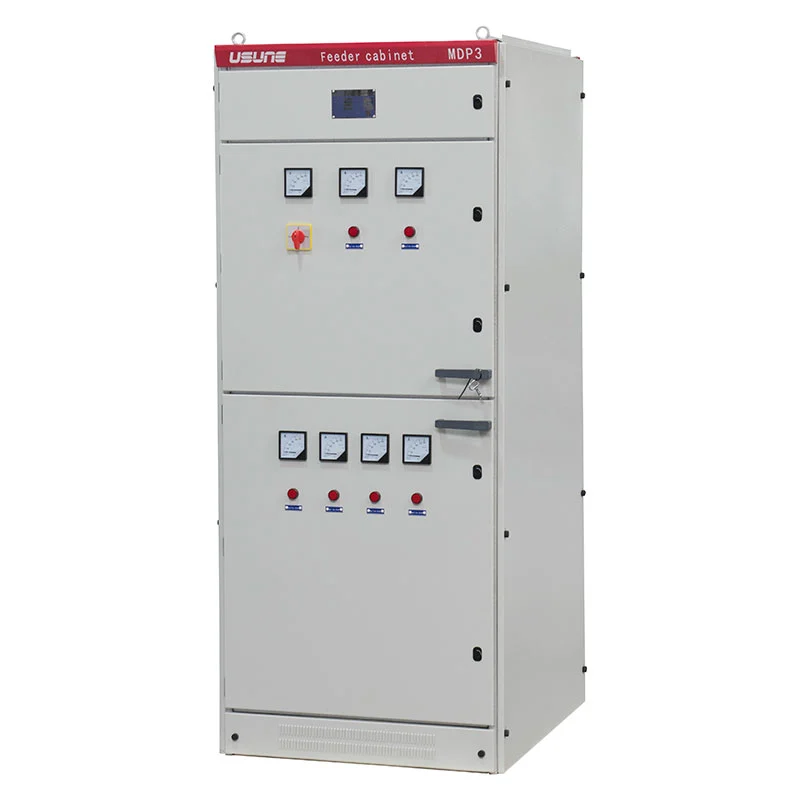

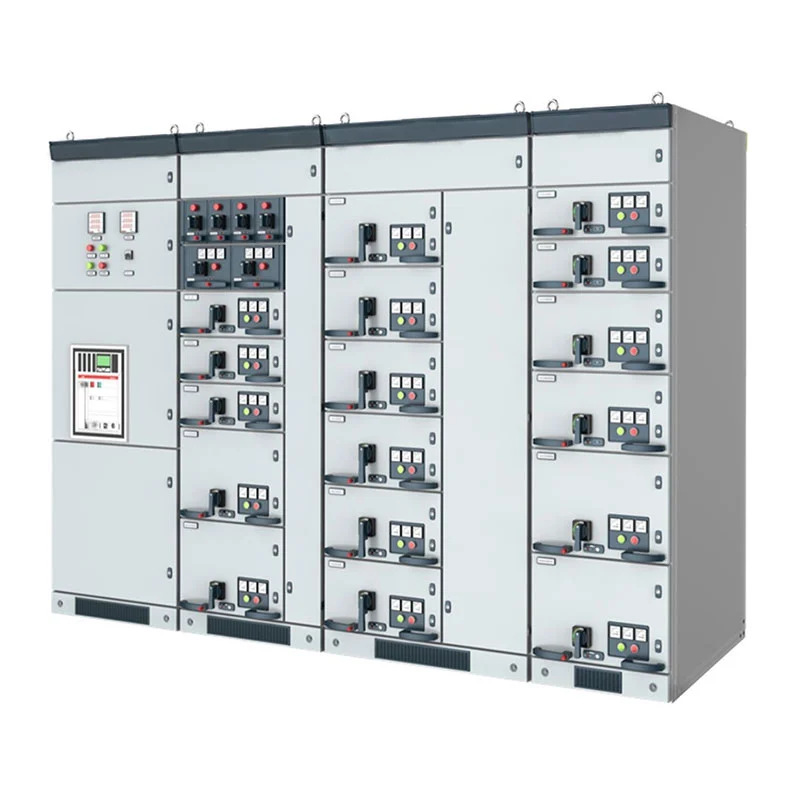

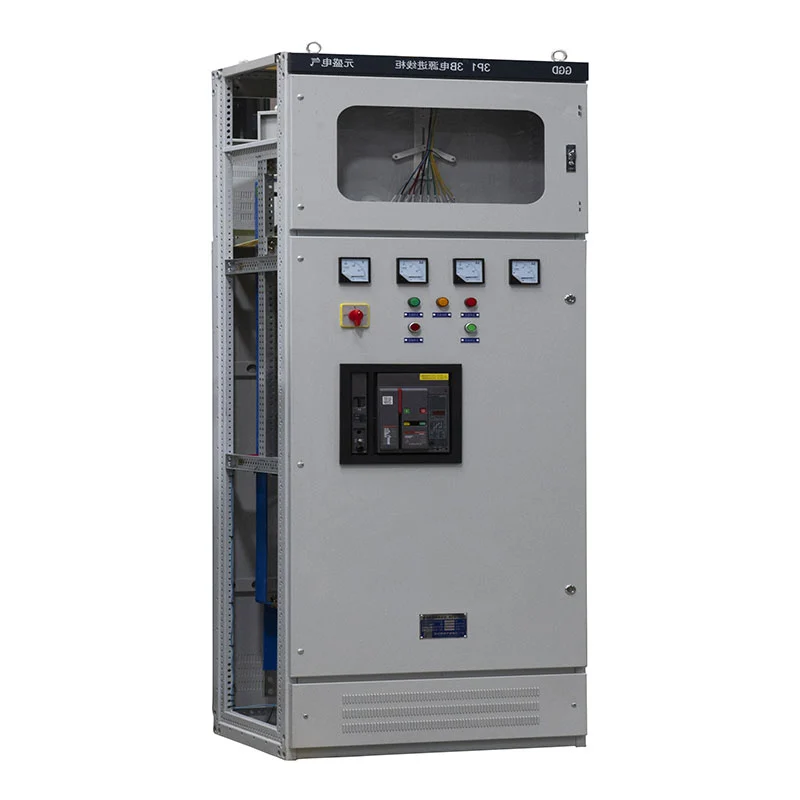

Nízkonapěťový distribuční panel GGD je navržen pro vnitřní aplikace distribuce energie se jmenovitou frekvencí 50Hz a jmenovité pracovní napětí do 380/400V. Jeho skříňová konstrukce, měděné přípojnice, řídicí obvody a ochrana komponenty lze konfigurovat podle požadavků projektu. Řešení je vhodné pro elektrárny, rozvodny, továrny, důlní podniky, komerční budovy a další zařízení pro rozvod elektřiny.
Nízkonapěťový distribuční panel GGD je navržen jako centralizovaná nízkonapěťová distribuční jednotka. Může přijímat elektrickou energii z nadřazeného systému a distribuovat ji do více odchozích obvodů pro zařízení, osvětlení, motory a další zátěže.
Skříň může být uspořádána jako vstupní skříň, výstupní skříňka rozvodná, skříň kompenzace kondenzátorů popř ostatní konfigurace podle elektrického jednolinkového schématu. To usnadňuje integraci do systému různé průmyslové a obchodní distribuční sítě.
Vnitřní uspořádání odděluje hlavní elektrické komponenty a řídicí rozvody dle projektového návrhu. Univerzální jističe, jističe tvarované, miniaturní jističe, stykače, relé, měřiče a další komponenty lze volit podle požadovaných funkcí obvodu.
Pro projekty vyžadující přizpůsobené značky nebo specifikace komponent může Usune koordinovat výběr komponent s kupujícím před výrobou.
Rám skříně a příčky jsou vyrobeny z ocelového plechu válcovaného za studena. Tloušťka referenční desky je ≥2 mm, s dokončenými hranami upravenými pro snížení ostrých hran během provozu a údržby.
Konstrukce skříně je navržena tak, aby poskytovala dostatečnou mechanickou pevnost pro běžný provoz a zároveň umožňovala přístup pro kontrolu, zapojení a výměnu součástí. Přední a zadní dveře jsou praktické provoz a údržba.
Elektrolytická měď se používá pro hlavní a vedlejší přípojnice. Izolační a tepelně smrštitelné ochranné materiály mohou být aplikován na systém přípojnic pro udržení požadovaného dielektrického výkonu.
Pro uspořádání přípojnic je zajištěna identifikace fáze, zatímco přípojnice jsou zpracovány podle požadovaný způsob elektrického připojení. V případě potřeby může být také provedeno flexibilní připojení přípojnic mezi most příchozí sběrnice a hlavní jistič.
Vyhrazená PE měděná sběrnice je uspořádána podél směru montáže skříně. Komponenty vyžadující uzemnění mohou být připojeno přes systém PE, se zemnicími svorkami určenými pro připojení k vnější zemnící síti.
Kabelový prostor může také vyhradit dostatečný prostor pro kabelové hlavy a související instalaci proudového transformátoru podle výkresu projektu.
Příchozí skříně mohou být vybaveny univerzálními jističi a odpovídajícími ochrannými funkcemi. The dodávaná konfigurace může obsahovat elektrické jističe s podpěťovou vypínací ochranou a funkce časové prodlevy podle elektrického návrhu.
Konfigurace ochrany a řízení je určena spíše požadavky projektu, než aby byla omezena na jednu pevná kombinace komponentů.
Výstupní okruhy mohou být uspořádány pro různé zátěže a požadavky na rozvody. Jističe, stykače, tepelná relé a svorkovnice lze vybrat podle jmenovitého proudu a požadavků na ovládání každého z nich podavač.
Uspořádání skříně podporuje jasnou identifikaci obvodů s čísly zařízení a štítky zapojení, které jsou umístěny pro snazší umístění kontrola a údržba.
Pro motorové aplikace může skříň integrovat řídicí obvody motoru s příslušným spínáním a ochranou komponenty. Pomocné kontrolky start/stop a identifikace okruhu mohou být uspořádány na panelu skříně obsluha rychle identifikuje jednotlivé motorové okruhy.
Sekundární řídicí obvody jsou zapojeny podle schválených elektrických výkresů. Ohebné vodiče jsou uspořádány v organizovaných svazcích, s příslušnou izolací a objímkami používanými tam, kde elektroinstalace prochází pohyblivými popř mechanicky exponovaná místa.
Referenční průřezy zahrnují 1,5 mm² pro řídicí obvody a obvody střídavého napětí a 2,5 mm² pro obvody střídavého proudu, v závislosti na konečném elektrickém návrhu.
Svorkovnice používají součástky zpomalující hoření, přičemž vodiče se identifikují podle číslování obvodů popř směr vodiče znázorněný na výkresech. Ručně psané vnitřní štítky jsou vyloučeny; čísla obvodů a vybavení identifikace jsou vytištěny nebo vyraženy za tepla pro přehlednější dlouhodobou údržbu.
Nízkonapěťový distribuční panel GGD je navržen s ohledem na následující referenční parametry:
| Položka | Specifikace |
| Typ produktu | Nízkonapěťový distribuční panel GGD |
| Jmenovité napětí | 0,4 kV |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý proud | Až 3150A |
| Stupeň ochrany | IP23 |
| Instalace | Krytý |
| Úroveň znečištění | Úroveň 3 |
| Nadmořská výška | ≤ 1000 m |
| Okolní teplota | -10°C až +40°C |
| Denní průměrná relativní vlhkost | ≤ 95 % |
| Průměrná měsíční relativní vlhkost | ≤ 90 % |
| Seismická intenzita | Až do magnitudy 8 |
Konečné elektrické parametry, rozměry skříně a výběr komponentů se stanoví podle schváleného technický výkres a požadavky na projekt.
| Model | Jmenovité napětí (V) | Jmenovitý proud (A) | Jmenovitý zkratový vypínací proud (KA) | Jmenovitý krátkodobý výdržný proud (1s) (kA) | Jmenovitý špičkový výdržný proud (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Kód produktu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
V továrnách, dílnách a důlních zařízeních může nízkonapěťový distribuční panel GGD sloužit jako centrální distribuční místo pro výrobní zařízení, motory, osvětlení a pomocné systémy.
Rozvaděč lze konfigurovat pro komerční rozvodné sítě a rozvodné sítě výškových budov s více výstupy obvody vyžadují centralizovanou ochranu, měření a řízení.
Elektrárny a rozvodny mohou využívat zařízení pro nízkonapěťovou pomocnou distribuci energie a navazující elektrické systémy, s vnitřní konfigurací přizpůsobenou jednopólovému schématu projektu.
Zařízení je určeno pro vnitřní instalaci. Referenční provozní teplota je -10°C až +40°C, s an nadmořské výšce až 1000 m.
Okolní prostředí by mělo být bez silných vibrací, nárazů a korozivních podmínek. Když speciální existují ekologické požadavky, technické podmínky mohou být mezi Usune a kupujícím projednány dříve výroby.
Při instalaci by neměl sklon zařízení vůči svislé rovině překročit 5°. Správná instalace pomáhá udržovat vyrovnání skříně, chod dveří a spolehlivost elektrického připojení.
Konstrukce a výroba nízkonapěťového distribučního panelu GGD se řídí příslušnými nízkonapěťovými rozvaděči požadavky, včetně příslušných norem GB a IEC. Dodávané zařízení lze vyrobit podle nejnovější platné projektové specifikace a schválenou technickou dokumentaci.
Mezi klíčové referenční normy patří GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 a další použitelné elektrické standardy specifikované projektem.
Činnosti výroby a řízení kvality společnosti Usune jsou podporovány systémy ISO 9001, ISO 14001 a ISO 45001. Elektrické výrobky mohou být také dodány s certifikací CE spolu s příslušnou zkušební dokumentací podle na konfiguraci produktu.
| Porovnávací položka | Nízkonapěťový distribuční panel GGD | Výsuvný spínací přístroj | Rozvodná skříň pevného typu |
| Hlavní účel | Nízkonapěťový rozvod, řízení a ochrana | Časté spínání a údržba okruhů | Základní rozvod energie |
| Typické napětí | 0,4 kV | Nízké/střední napětí v závislosti na konfiguraci | Nízké napětí |
| Struktura kabinetu | Pevná modulární skříň | Výsuvná konstrukce zásuvky/vozíku | Opravená instalace |
| Přístup k okruhu | Údržba přední a zadní části v závislosti na provedení | Rychlé vyjmutí funkčních jednotek | Konvenční přístup pro údržbu |
| Flexibilita konfigurace | Vysoký | Velmi vysoká | Mírný |
| Přípojnicový systém | Měděné hlavní a odbočné přípojnice | Oddělené uspořádání přípojnic | Měděné nebo hliníkové přípojnice |
| Vhodné zatížení | Podavače, motory, osvětlení, pomocné systémy | Vícenásobné podavače a obvody řízení motoru | Obecná distribuční zatížení |
| Přístup údržby | Kontrola a výměna na úrovni součástí | Vyjmutí funkční jednotky pro údržbu | Údržba na úrovni komponent |
| Přizpůsobení projektu | Jednořádkový diagram a přizpůsobení na základě komponent | Přizpůsobení konfigurace zásuvky | Základní přizpůsobení konfigurace |
| Typické aplikace | Továrny, rozvodny, elektrárny, budovy | Průmyslové rozvody a řízení motorů | Komerční a univerzální distribuce |
Nízkonapěťový distribuční panel GGD je zvláště vhodný, když projekt vyžaduje robustní centralizovaný systém rozvodná skříň s přehlednou vnitřní strukturou, systémem měděných přípojnic a flexibilním výběrem přívodu, výstupní a řídicí obvody.
U projektů, kde je primárním požadavkem rychlá výměna jednotlivých funkčních celků, výsuvný konfigurace může být vhodnější. Pro jednodušší distribuční sítě s menším počtem změn obvodů pevný typ skříň může poskytnout přímočařejší řešení.
Usune může vybrat konstrukci skříně, jističe, uspořádání přípojnic, ovládací prvky a vnitřní kabeláž dle projektového jednolinkového schématu a technických požadavků.
Nízkonapěťový distribuční panel GGD byl zmiňován pro projekt Cas-space Rocket Launch Project, demonstrující jeho aplikaci v projektovém prostředí, kde strukturované rozvody nízkého napětí a elektro spolehlivost zařízení je důležitá.
Zhejiang Usune Electric Co., Ltd. má více než 14 let zkušeností v oblasti elektrických zařízení, podporované zkušeným výzkumným a vývojovým týmem schopným vyvinout konfigurace podle specifických požadavků projektu.
Od výroby elektrických součástek a skříní až po vnitřní kabeláž a konečnou kontrolu, Usune platí kontrolovaně výrobní postupy a postupy kontroly kvality. Standardní dodací lhůta výroby je přibližně 15–20 dní, v závislosti na tom na konfiguraci a objednaném množství.
Pro projekty vyžadující specifické jističe, ovládací prvky, rozměry skříně, uspořádání přípojnic popř konfigurace zapojení, Usune může vyvinout zařízení na základě kupujícího jednolinkového schématu a technických specifikace.
Standardní referenční jmenovité napětí je 0,4 kV se jmenovitou frekvencí 50 Hz. Konečné parametry závisí na projektu design.
Dodávaná konfigurace může dosáhnout 3150A v závislosti na zvoleném jističi, přípojnici a celkové elektroinstalaci design.
Ano. Rozměry rozvaděče, elektrické komponenty, vstupní a výstupní obvody, ovládací funkce, přípojnice uspořádání a další detaily lze přizpůsobit podle schválených výkresů.
Konfigurace může zahrnovat univerzální jističe, jističe lisované skříně, miniaturní jističe, stykače, tepelná relé, měřiče a další komponenty dle požadavků projektu.
Běžná doba výroby je přibližně 15–20 dní v závislosti na množství a technické konfiguraci.
Ano. Usune může poskytnout OEM a projektové přizpůsobení, včetně specifikovaných konfigurací komponent a zákaznických požadavky.
Komponenty a sestavené skříně jsou kontrolovány během výroby, poté následuje běžná kontrola a testování zásilka. Příslušnou zkušební dokumentaci lze dodat dle požadavků projektu.
