Vnitřní spínač přerušení zátěže

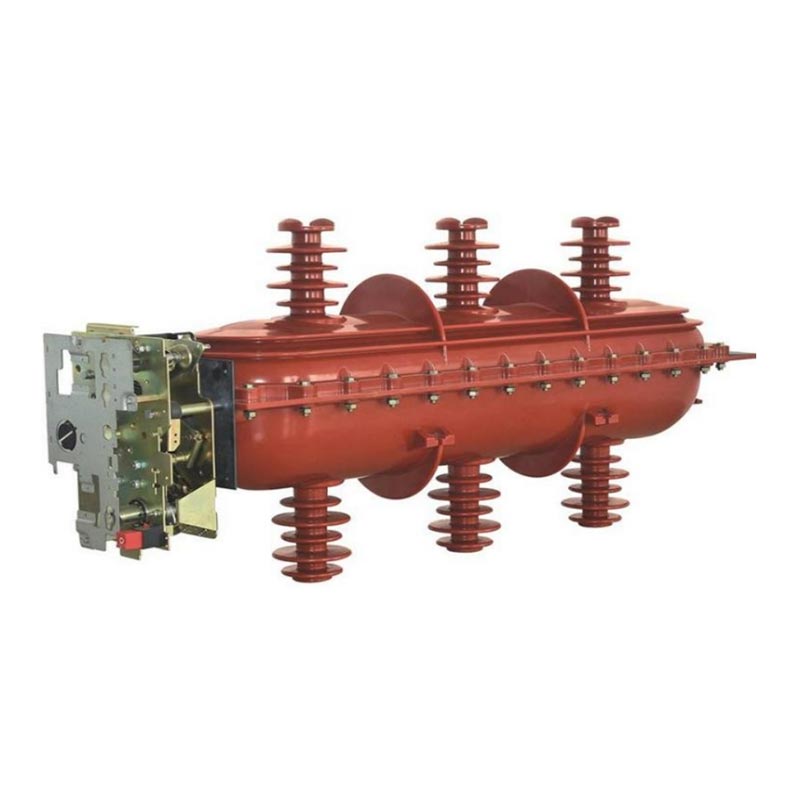

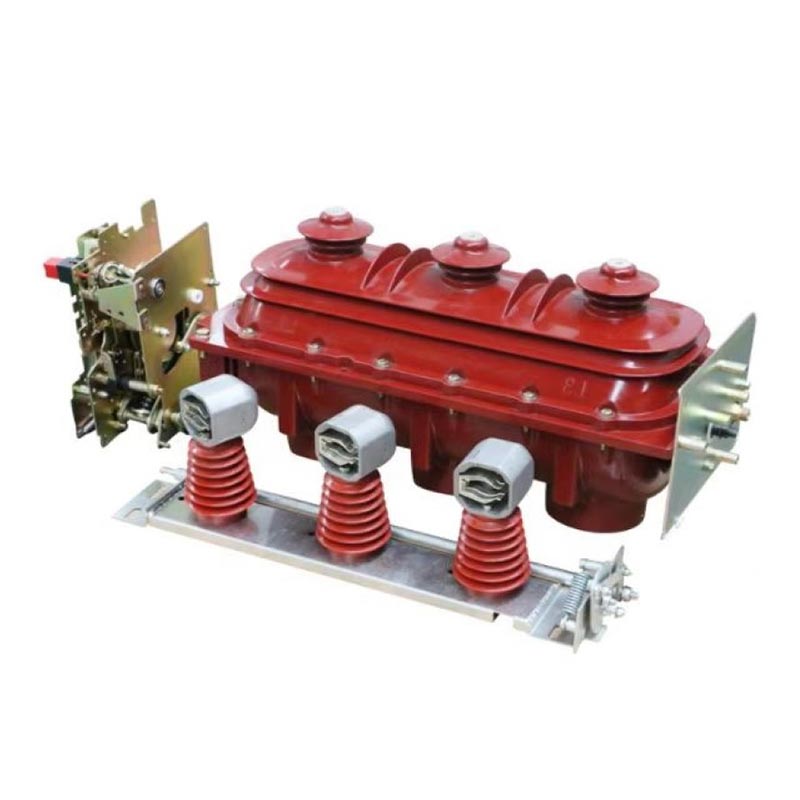

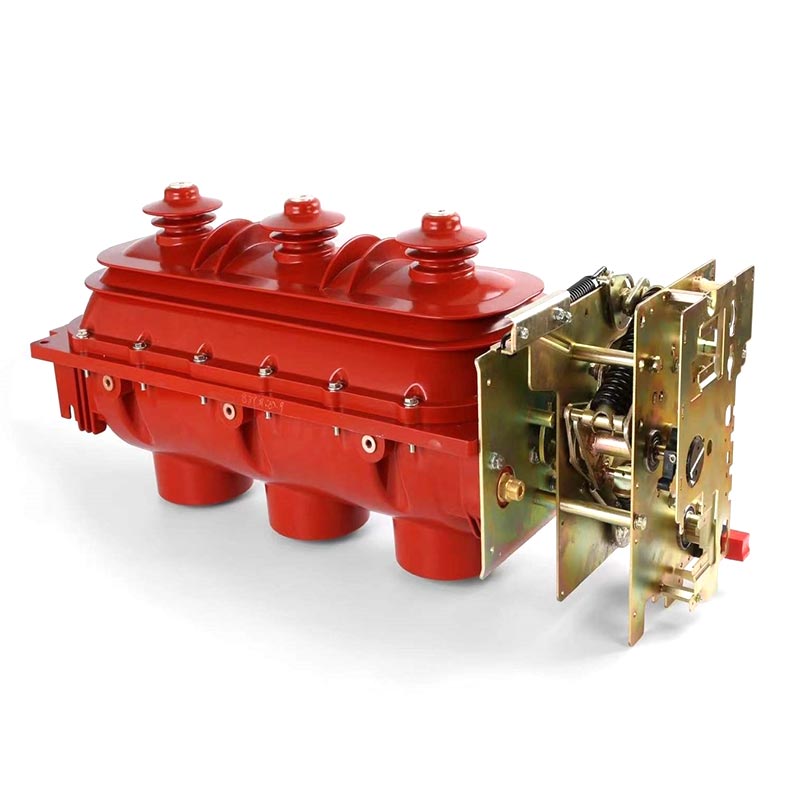

Vnitřní spínač přerušení zátěže Usune FLN36-40.5 je základní vysokonapěťová elektrická součástka vyvinutá nezávisle a vyrobené společností Zhejiang Usune Electric. Je speciálně navržen pro bezpečné a efektivní napájení distribuční potřeby scénářů jmenovitého napětí 35 kV a je klíčovým zařízením v moderní distribuci energie systémy, zvláště vhodné pro kruhové sítě a duální radiální napájecí systémy, které hrají zásadní roli při zajišťování stabilní a bezpečný přenos a rozvod energie. Tento produkt může nezávisle zapínat a vypínat zátěžové proudy a přetěžovací proudy, nebo jej lze kombinovat v sérii s pojistkou omezující proud a nahradit jistič. Spínač zátěže ovládá spínání různých zátěžových proudů, zatímco pojistka omezující proud zajišťuje vypínání silných přetěžovacích proudů a zkratových proudů, čímž je dosaženo víceúrovňové ochrany energetického systému. Jeho kompaktní konstrukce, snadná instalace a bezúdržbový provoz z něj dělají ideální produkt pro městskou rozvodnou síť modernizace a optimalizace distribuce průmyslové energie.

Vlastnosti produktu

1. Strukturální výhody

Vnitřní vypínač zátěže využívá dvoupolohovou, třípolohovou, rotační pohyblivou kontaktní strukturu, která je vybavena třípolohová zhášecí komora oblouku (otevřeno-zavřeno-zem), zajišťující plynulé spínání při různém provozu podmínky a zlepšení stability systému. Celková třífázová instalace nabízí dobrou synchronizaci, méně součástí a pohodlné uvádění do provozu a instalace, což snižuje obtížnost výstavby na místě a údržbu.

2. Izolační výkon

Spínač používá horní a spodní skořepinu odlitou z epoxidové pryskyřice pro utěsněnou montáž. Hlavní obvod a uzemnění obvody jsou všechny umístěny v plášti, účinně izolují vnější prostředí a zabraňují prachu a vlhkostní koroze. Vysoká izolační pevnost v místech zlomu a velká povrchová vzdálenost napěťově vyrovnávací stínění na výstupních svorkách dále zvyšuje spolehlivost izolace a splňuje požadavky přísné požadavky na rozvodné systémy vysokého napětí.

3. Bezpečnostní výkon

Vynikající bezpečnostní výkon. V případě poruchy vnitřního oblouku slabá zadní stavba vnějšího pláště praskne a přetlakový ventil na horní straně skříně se otevře a vytlačí přetlakový proud vzduchu mimo skříň, aby se zabránilo poškození zařízení a ohrožení osobní bezpečnosti. Vybaveno pětistupňovým blokováním funkce, zásadně eliminuje chybnou obsluhu a zajišťuje bezpečnost obsluhy a zařízení.

4. Snadné ovládání

Vnitřní spínač přerušení zátěže podporuje manuální i elektrické provozní režimy a flexibilně se přizpůsobuje místu požadavky, nabízí pohodlí a spolehlivost. Přijímá bezúdržbový design s dlouhou elektrickou a mechanická životnost, což snižuje pozdější náklady na údržbu. Celý rozváděč je vyroben z hliníku a zinku deska, nabízející odolnost proti korozi a vysokou mechanickou pevnost, vhodná pro různé vnitřní pracovní podmínky.

Technické výhody

1. Vysoká izolační bezpečnost: Použití primární vysokonapěťové izolace s vysokou rezervou a IP33 stupeň ochrany účinně zvyšuje úroveň izolační bezpečnosti předního provozního prostoru ochrana osobní bezpečnosti operátorů.

2. Široká použitelnost: Vhodné pro kompaktní, miniaturizované a často provozované scénáře, široce používané v městském prostředí elektrické sítě, průmyslovou a komerční distribuci energie a nové připojení k energetické síti, které splňují různé potřeby v různé scénáře.

3. Integrovaný design: Kompaktní design kombinovaného spínače, integrující oddělovací spínač a funkce uzemnění, snížení zabírání prostoru pro zařízení a usnadnění integrace systému distribuce energie.

4. Vysoká spolehlivost: Využívá vysoce spolehlivý zátěžový spínač SF6. Tlak plynu SF6 je nízký, provoz je spolehlivý a životnost plynu může dosáhnout 20 let, což eliminuje potřebu častého doplňování plynu a zajištění dlouhodobě stabilní provoz.

Technické parametry

Princip zhášení oblouku

Tento vnitřní odpínač zátěže používá jako médium pro zhášení oblouku plyn SF6, který má vynikající zhášení oblouku a izolační výkon. Když spínač přeruší proud, okamžitě po oddělení se vytvoří oblouk pohyblivé a stacionární kontakty. Poháněn magnetickým polem permanentního magnetu se oblouk pohybuje rychle a se prodlužuje, přičemž je nepřetržitě ionizován a chlazen plynem SF6, a nakonec zhasne, když proud překročí nulu, čímž se dosáhne bezpečného a rychlého přerušení proudu.

Dvojitá vzdálenost bodu zlomu poskytuje vysokou úroveň izolace a úrovně izolace. Použití permanentního magnetu princip rotujícího oblouku, vyznačuje se nízkou provozní spotřebou energie, silnou schopností zhášení oblouku a minimální opotřebení kontaktů, efektivně prodlužující elektrickou životnost spínače.

Podmínky použití

Aby byl zajištěn stabilní provoz produktu, musí být při instalaci a používání splněny následující podmínky:
1. Nadmořská výška: Ne větší než 1000 metrů (zvláštní požadavky musí být specifikovány při objednávce);
2. Okolní teplota: -25℃～+40℃;
3. Relativní vlhkost: Denní průměr ≤95 %, měsíční průměr ≤90 %;
4. Seismická intenzita: nepřesahující třídu B;
5. Okolní vzduch bez silného znečištění, jako je prach, kouř, chemické korozivní látky, hořlavé plyny, benzín a solný sprej.

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Praktický případ použití

Jako profesionální výrobce vysokonapěťových elektrických zařízení v Číně poskytl Yu Shun Electric FLN36-40,5 Vnitřní spínače přerušení zátěže pro rozsáhlý projekt modernizace městské elektrické sítě ve východní Číně. Zapojený projekt 35kV rozvody v osmi městských oblastech, které pokrývají obytné oblasti, obchodní centra a průmyslové parky, s extrémně vysokými požadavky na stabilitu a bezpečnost napájení.

Před modernizací trpěl stávající rozváděč špatnou izolací, častou údržbou a nízkou bezpečností, nesplňuje potřeby rozvoje městské energetické sítě. Po výběru tohoto produktu byl projekt splněn tři hlavní vylepšení: Zaprvé, pětiodolná konstrukce s blokováním a zhášením oblouku snižuje chybnou obsluhu a obloukové poruchy, zlepšení bezpečnosti systému; za druhé, bezúdržbový design snižuje měsíční dobu údržby o 80 %, snížení nákladů na provoz a údržbu; a za třetí, kompaktní konstrukce se přizpůsobí vnitřnímu instalačnímu prostoru městských rozvoden, což usnadňuje integraci systému distribuce energie. Výrobek nezaznamenal žádné selhání za více než dva roky provozu zajišťuje stabilní dodávku energie pro více než 500 000 obyvatel a více než 300 podniků, získat vysoké uznání od vlastníka projektu a místního oddělení napájení. Usune Electric, jako dodavatel, poskytoval komplexní poprodejní služby včetně pokynů k instalaci na místě a technického školení.

FAQ

Q1: Jaká je životnost vnitřního zátěžového spínače Usune FLN36-40.5 a je nutná pravidelná údržba?

A1: Výrobek má bezúdržbový design s dlouhou elektrickou a mechanickou životností. Plyn SF6 životnost může dosáhnout 20 let. Za normálních podmínek používání není nutná žádná pravidelná údržba; pouze periodické jsou nutné kontroly krytu zařízení, ovládacího mechanismu a tlaku plynu (je-li to nutné). Všechny produkty Usune před opuštěním továrny projít přísným testováním kvality, aby byla zajištěna životnost a spolehlivost produktu.

Q2: Jaké jsou rozdíly mezi tímto vnitřním vypínačem zátěže a tradičním jističem a ve kterém scénáře může nahradit jistič?

A2: Základní rozdíl spočívá v tom, že odpínače zátěže se používají hlavně k zapínání a vypínání zátěžových proudů a přetížení proudy, zatímco tradiční jističe mohou navíc přerušit zkratové proudy. Tento produkt, v kombinaci s pojistkou omezující proud v sérii může nahradit jistič: odpovědný je vypínač zátěže pro zapínání a vypínání různých zátěžových proudů, zatímco proud omezující pojistka zvládá velké přetížení a přerušení zkratového proudu. Je vhodný pro kruhové sítě 35 kV a duální radiální napájecí systémy (např jako městské větve elektrické sítě, průmyslové a komerční rozvodné místnosti atd.), čímž se snižují náklady na zařízení zajištění bezpečnosti systému. Jako profesionální výrobce v Číně může Yushun Electric poskytnout profesionální technické poradenství, které zákazníkům pomůže při výběru vhodných řešení.
