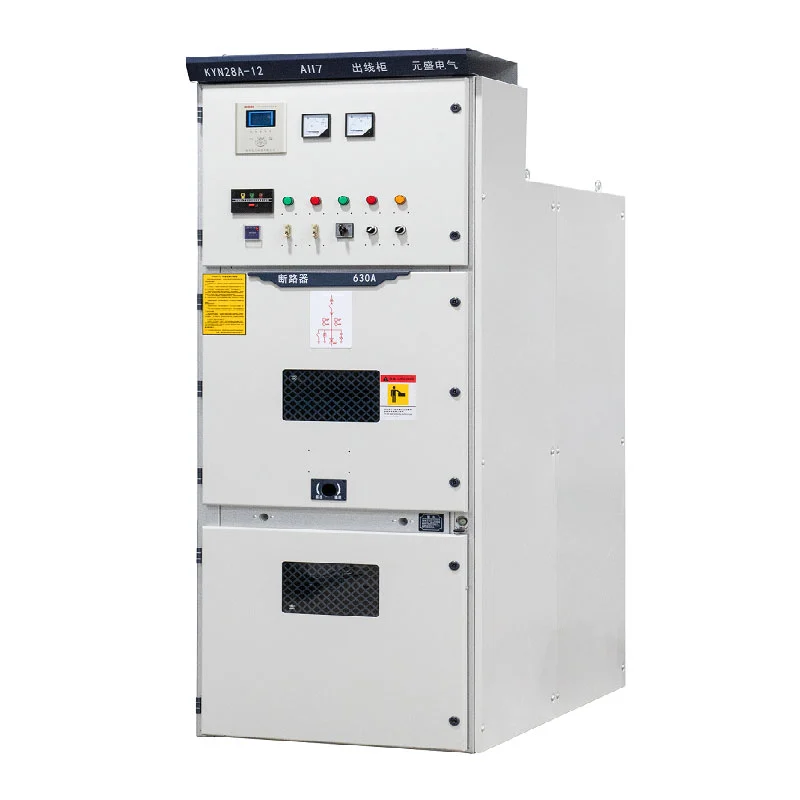

Středněnapěťový Vcb Panel je vhodný pro elektrárny, rozvodny, průmyslová zařízení, důlní podniky, komerční budovy a další projekty vnitřních rozvodů vysokého napětí. Usune vyrábí zařízení podle platných norem IEC a GB a funguje pod vedením ISO 9001, ISO 14001 a ISO 45001 systémy s CE certifikací dostupnou pro požadavky mezinárodního trhu.
Hlavním rysem tohoto rozváděče je jeho výsuvné uspořádání vakuového vypínače. Místo trvale upevnění jističe uvnitř skříně, jistič je instalován na pohyblivém vozíku, který lze přemisťovat mezi servisní, zkušební a izolovanou polohou podle provozního postupu.
Tato konstrukce poskytuje praktické výhody při kontrole, výměně a odstraňování problémů. Jistič vozíky, vozíky PT a vozíky odpojovačů lze konfigurovat podle elektrického schématu, zatímco výsuvná konstrukce umožňuje personálu údržby přístup k příslušnému zařízení bez demontáže kompletní skříň.
Pro rozvodny a průmyslové rozvody, kde je potřeba plánovaná údržba a výměna zařízení Pokud je výsuvná konstrukce dokončena efektivně, může zjednodušit servisní operace a zkrátit čas potřebný k tomu zásah zařízení.
Bezpečný provoz je klíčovým hlediskem při nákupu vysokonapěťových rozváděčů z důvodu nesprávných spínacích sekvencí může způsobit vážné elektrické nebezpečí. Řada KYN28 obsahuje mechanický blokovací systém s pěti pojistkami navrženy tak, aby omezovaly nesprávné provozní postupy.
Struktura blokování zabraňuje nesprávné funkci vypínače, zabraňuje vtažení nebo podsunutí vozíku zátěž, zabraňuje sepnutí uzemňovače, když je obvod pod napětím, zabraňuje tomu, aby byl obvod pod napětím, když je uzemňovač sepnutý, a zabraňuje tomu, aby se osoby náhodně dostaly do prostorů pod napětím.
Toto mechanické blokovací uspořádání poskytuje další fyzickou bezpečnostní bariéru během spínání a operace údržby, které pomáhají operátorům dodržovat správnou provozní sekvenci.

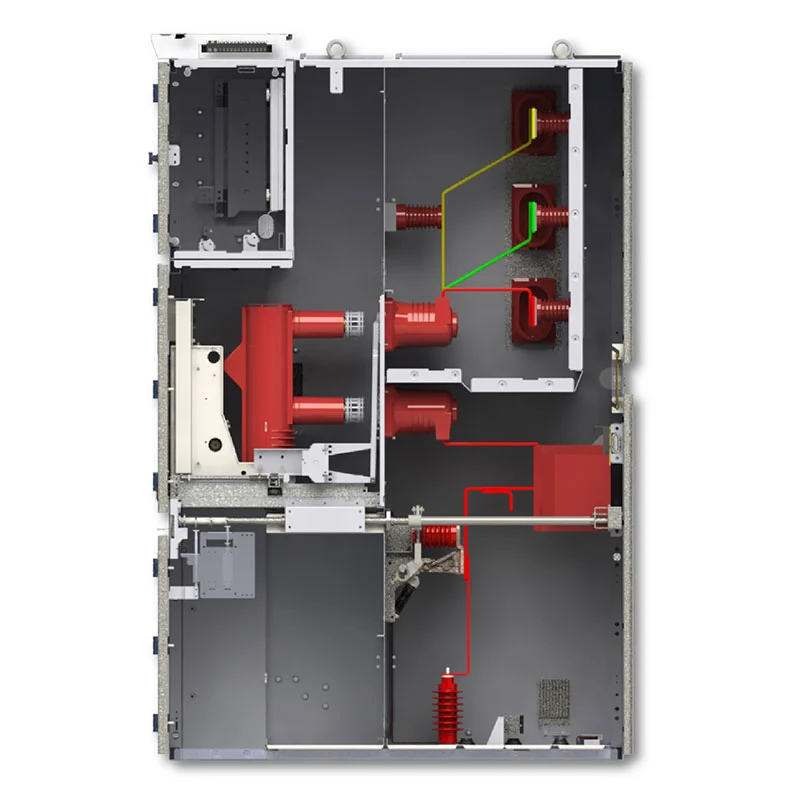

Středněnapěťový Vcb panel využívá kovovou dělenou vnitřní strukturu, která odděluje hlavní elektrické rozvody sekce. Prostor jističe, prostor přípojnic, kabelový prostor, přístrojový a ovládací prostor a přetlakové sekce jsou uspořádány nezávisle.
Tato rozdělená konstrukce pomáhá omezit šíření vnitřní poruchy a odděluje různé elektrické komponenty při kontrole a údržbě. Usnadňuje také vnitřní elektrické uspořádání operátorům a personálu údržby rozumět.
Nahoře namontované přetlakové klapky poskytují řízenou cestu pro uvolnění tlaku v případě vnitřního oblouková porucha, která pomáhá snížit potenciální dopad poruchového tlaku na personál a okolní zařízení.
Skříň je navržena pro obsluhu a údržbu na přední straně, což může být cenné, když má elektrická místnost omezený zadní přístup. Operátoři mohou provádět rutinní postupy přepínání a údržby z přední strany zařízení podle schváleného provozního pořadí.
Uspořádání s předním přístupem také pomáhá zjednodušit plánování místností s vybavením a může snížit prostor potřebný za zařízením skříň pro běžnou údržbu. Vestavěný kondenzační ohřívač lze nakonfigurovat pro vlhké prostředí pomáhá snížit rizika související s kondenzací uvnitř skříně.
Různé rozvody vysokého napětí vyžadují různé funkce skříně. Zařízení lze konfigurovat jako vstupní skříň pro příjem energie z předřazené sítě, výstupní skříň pro napájení napáječů popř motory, PT a skříň pro měření napětí, měřící skříň, skříň sběrnicového děliče nebo izolace kabinet.
Tato flexibilita konfigurace umožňuje vývoj dodavatelům EPC, integrátorům elektrických systémů a průmyslovým uživatelům sestavy rozváděčů podle projektového jednovodičového schématu namísto použití identické skříně uspořádání pro každou aplikaci.
Elektrárny vyžadují spolehlivá zařízení středního napětí pro příjem, distribuci a řízení elektrické energie v pomocných a distribučních systémech. Výsuvné uspořádání VCB poskytuje praktické řešení pro ochrana obvodu a spínání a zároveň umožňuje týmům údržby odstranit nebo vyměnit vozík vypínače, když vyžadováno.
V rozvodnách lze rozváděč konfigurovat pro přívody, vývody, rozdělení sběrnic, napětí měření a další distribuční funkce. Napomáhá tomu přihrádková struktura a systém blokování s pěti pojistkami podporují bezpečné přepínání a postupy údržby.
Továrny a průmyslová zařízení často provozují více motorů, transformátorů, výrobních linek a pomocných zařízení elektrické systémy. Zařízení lze nakonfigurovat pro různé požadavky na ochranu podavače a motoru, zajištění centralizovaného spínání a distribuce vysokého napětí v rámci závodu.
Důlní zařízení vyžadují spolehlivé elektrické rozvody pro motory, čerpadla, ventilační systémy, zpracování zařízení a pomocných nákladů. Kovová konstrukce a výsuvné uspořádání jističů poskytují a praktická konfigurace pro vnitřní rozvody vysokého napětí.
Velké komerční budovy a výškové budovy mohou vyžadovat vstupní a distribuční zařízení středního napětí ve vyhrazených elektrických místnostech. Obsluha a údržba na přední straně mohou pomoci zjednodušit plánování místností s vybavením kde je omezený instalační prostor.
Středněnapěťový Vcb Panel je k dispozici pro různé požadavky na distribuci středního napětí. Hlavní technické parametry zahrnují:
| Položka | Specifikace |
| Jmenovité napětí | 3,6 kV, 7,2 kV, 12 kV |
| Jmenovitá frekvence | 50Hz / 60Hz |
| Jmenovitý proud | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Jmenovitý zkratový vypínací proud | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Jmenovitý krátkodobý výdržný proud | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stupeň ochrany | Externí kryt IP4X, vnitřní prostory IP2X |
| Okolní teplota | -15°C až +40°C |
| Nadmořská výška | ≤1000 m, sníženo pro vyšší nadmořské výšky |
| Instalace | Krytý |
Mělo by být skutečné jmenovité napětí, proud, zkratová kapacita, uspořádání skříně a další technické parametry potvrdit podle projektového jednolinkového schématu a specifikace zákazníka.
Zařízení je určeno pro vnitřní instalaci s rozsahem okolní teploty -15°C až +40°C. Denní průměrná relativní vlhkost by neměla překročit 95 %, zatímco měsíční průměr by neměl přesáhnout 90 %.
Prostředí instalace by nemělo obsahovat výbušné nebo korozivní plyny, vodivý prach a silné vibrace. Pro instalace mimo standardní provozní podmínky by měly být technické požadavky potvrzeny společností Usune před výrobou, aby bylo možné vyhodnotit vhodnou konfiguraci.
Usune má více než 14 let zkušeností v oblasti elektrických zařízení a má zkušený tým výzkumu a vývoje schopné vyvinout konfigurace zařízení podle požadavků specifických pro projekt.

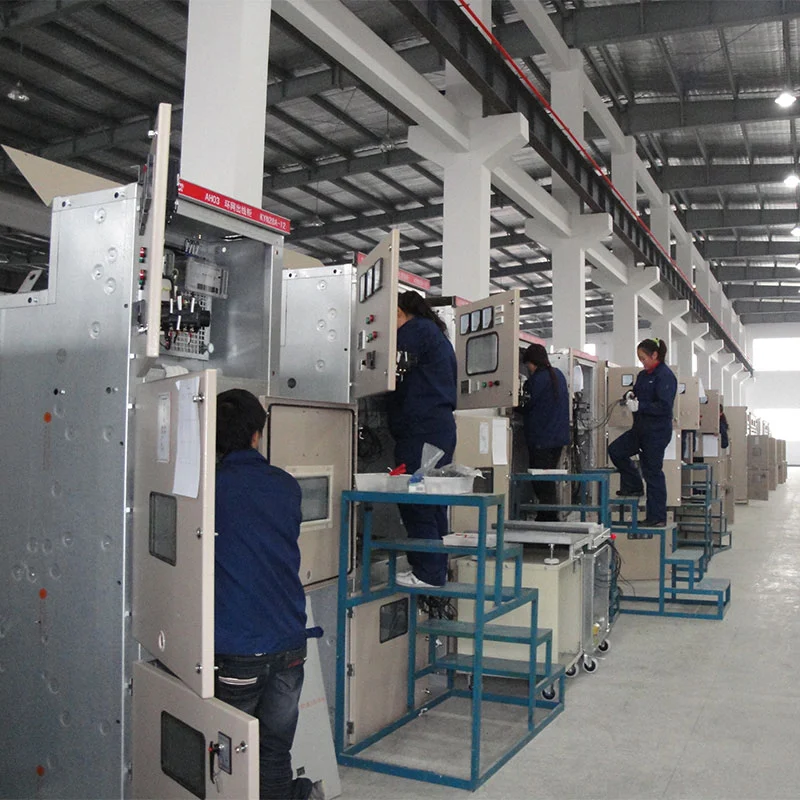

Kontrola kvality zahrnuje komponenty, montáž, elektrický výkon a hotové výrobky. Rutinní testy jsou provedeny před tím, než zařízení opustí továrnu, aby se ověřila výkonnost produktu a zajistilo se, že dodaný rozváděč splňuje dohodnuté technické požadavky.
Různé projekty mohou vyžadovat různé jmenovité proudy, kombinace skříní, uspořádání ochran a ovládání funkcí. Usune poskytuje technickou komunikační a konfigurační podporu založenou na zákaznických jednolinkových diagramech a technické specifikace.
U standardních konfigurací může Usune poskytnout výrobní období přibližně 15–20 dní po potvrzení a platba, se skutečnou dodací lhůtou v závislosti na konfiguraci a množství objednávky.
Usune udržuje zprávy o zkouškách produktů a příslušnou technickou dokumentaci na podporu zákaznické kontroly, projektu schvalovací a kvalifikační postupy dodavatelů.
Zařízení bylo odkazováno na Cas-space Rocket Launch Project, kde se používají elektrické střední napětí pro specializovanou leteckou infrastrukturu bylo zapotřebí distribuční zařízení.
Zařízení pro odpalování raket obsahují kritické elektrické zátěže a podpůrné systémy, které vyžadují spolehlivý výkon distribuce a řízené spínací postupy. V tomto typu projektu musí být konfigurace rozváděče zvážit nejen elektrickou kapacitu, ale také provozní bezpečnost, izolaci poruch, přístup pro údržbu a integrace zařízení v rámci celkové energetické distribuční soustavy.
Struktura výsuvného vakuového vypínače a systém mechanického blokování s pěti pojistkami poskytují vhodné konfigurace pro řízené spínání a operace údržby. Dále rozčleněná skříňová struktura podporuje oddělení mezi jističem, přípojnicí, kabelem a ovládacími sekcemi.
Reference projektu demonstruje použitelnost technologie vysokonapěťových rozváděčů Usune ve specializovaných oblastech infrastruktura, kde jsou spolehlivost elektrických rozvodů a provozní bezpečnost důležitými inženýrskými prvky úvahy.
Výrobek je vyroben s odkazem na platné požadavky IEC a GB pro vysokonapěťové rozvaděče a elektrické zařízení. Usune funguje v souladu se systémem řízení kvality ISO 9001, ISO 14001 pro životní prostředí Systém managementu a systém managementu bezpečnosti a ochrany zdraví při práci ISO 45001.
Produkt je také dostupný s certifikací CE pro příslušné mezinárodní trhy. Zkušební zprávy a technické dokumentace může být poskytnuta dle projektu a požadavků zákazníka.
Standardní konfigurace pokrývá aplikace 3,6 kV, 7,2 kV a 12 kV. Pro konkrétní projekt jmenovité napětí a izolační parametry by měly být potvrzeny podle požadavků elektrického systému.

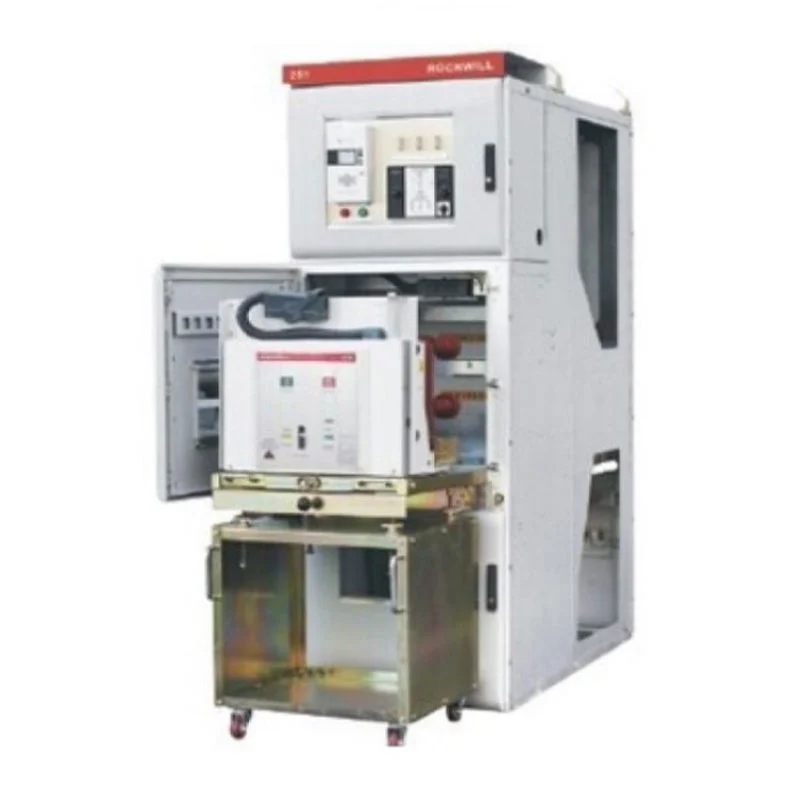

Výsuvný vozík umožňuje přesun vakuového vypínače mezi provozní a izolovanou polohou. Toto dělá kontrolu, testování, výměnu a údržbu pohodlnější než trvale upevněný jistič uspořádání.
Pětipojistný systém je mechanické bezpečnostní blokování navržené k zamezení nesprávných provozních sekvencí. Pomáhá to zabránit nesprávné činnosti vypínače, pohybu vozíku pod zatížením, nesprávné činnosti uzemňovače, zapnutí napájení an uzemněný obvod a náhodný přístup do oddílů pod napětím.
Ano. Rozváděč může být uspořádán jako vstupní, výstupní, PT, měřící, sběrnicový rozdělovač nebo izolační skříně podle elektrické konfigurace projektu.
Ano. Usune podporuje požadavky OEM, jako jsou zákaznická loga, názvy společností a konfigurace specifické pro projekt, podléhá technickému a výrobnímu potvrzení.
U standardních konfigurací je typická doba výroby přibližně 15–20 dní po zaplacení a technické potvrzení. Skutečná doba realizace závisí na konfiguraci produktu, množství a požadavcích projektu.
Usune provádí kontrolu kvality od komponent až po konečnou montáž a před odesláním provádí rutinní testy. Podle požadavků zákazníka a projektu mohou být poskytnuty příslušné zkušební zprávy.
Standardní záruční doba je 12 měsíců od data expedice, s výhradou dohodnutých prodejních a technických podmínek podmínky.
Pokud získáváte vysokonapěťový Vcb panel pro elektrárnu, rozvodnu, průmyslové zařízení, těžební projekt, komerční budova nebo projekt specializované infrastruktury, Usune může poskytnout podporu konfigurace na základě vašeho elektrické požadavky.
Odešlete svůj jednořádkový diagram, jmenovité napětí, jmenovitý proud, úroveň zkratu, počet skříněk a požadované funkce společnosti Usune pro technické vyhodnocení a cenovou nabídku.
