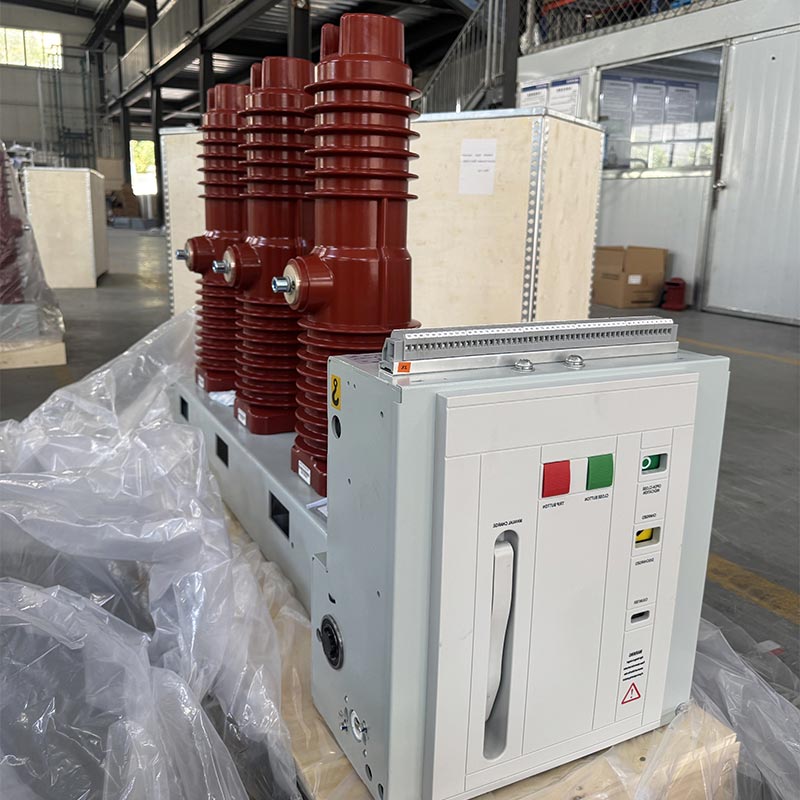

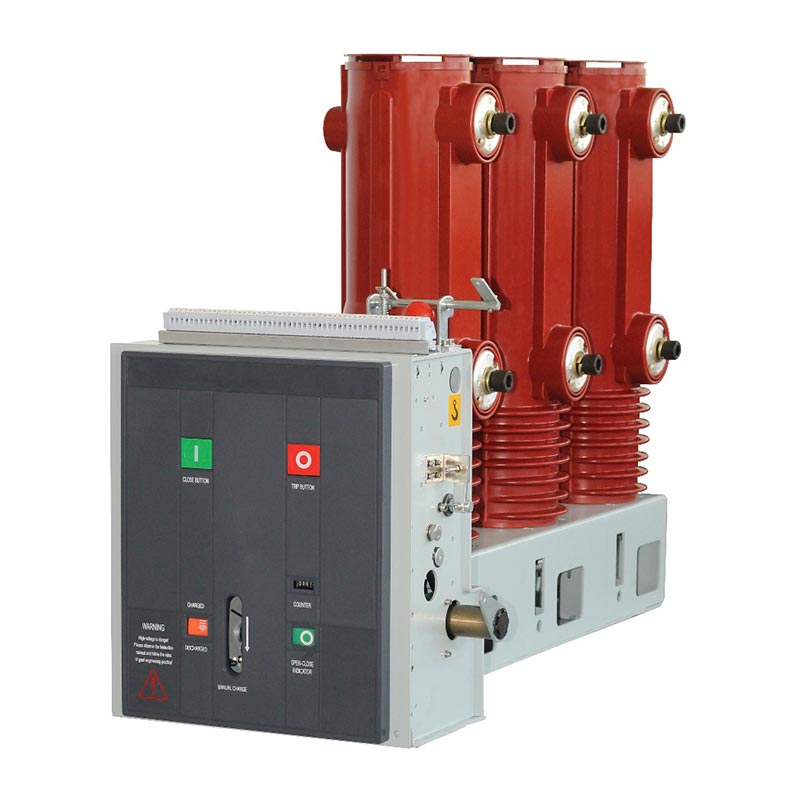

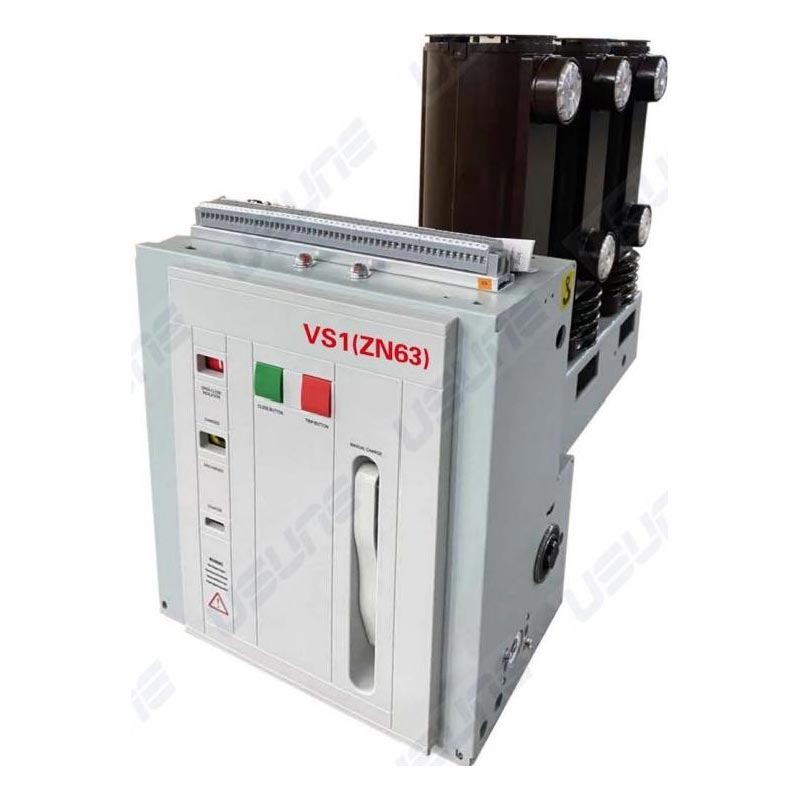

Boční vnitřní vakuový jistič

Vnitřní vakuový vypínač na straně Usune je pevný vysokonapěťový rozváděč používaný primárně v pevných spínací zařízení. Může být použit samostatně nebo integrován do kruhových síťových napájecích systémů, krabicových transformátorů, a různé nestandardní napájecí systémy. Jeho hlavní výhoda spočívá v technologii vakuového zhášení oblouku, předcházení znečištění a škodám způsobeným tradičními médii pro zhášení oblouku, účinně zlepšuje napájení bezpečnost a stabilita. Tento produkt je nezávisle vyvinut a vyroben v továrně Usune, se zralým výrobní procesy a přísná kontrola kvality, zajišťující stabilní a spolehlivý provoz v různých komplexech podmínky.

Produktové standardy a autorita Aby byla zajištěna spolehlivost produktu a shoda s předpisy, Usune Side Mounted Indoor Vacuum Circuit Breaker přísně dodržuje autoritativní domácí a mezinárodní standardy, včetně GB/T1984-2014 "High Napěťové jističe", JB3855-1996 "3,6~40,5KV vnitřní vysokonapěťové vakuové jističe" a DL/T403-2000 "Technické podmínky pro objednání vakuových vypínačů 12~40,5KV" a splňuje příslušné požadavky IEC62271-100:2008. Každý výrobek prochází přísnou tovární kontrolou před opuštěním továrny a všechny technické parametry splňují požadavky na design, což dokazuje závazek společnosti Usune ke kvalitě produktů a zajištění bezpečného používání pro uživatelů.

Provozní prostředí a použitelnost

Boční vnitřní vakuový jistič je vysoce adaptabilní na různá prostředí a vhodný pro následující vnitřní provozní podmínky:

1. Okolní teplota: Maximálně +40 ℃, Minimálně -15 ℃
2. Okolní vlhkost: Denní průměrná relativní vlhkost ≤95 %, měsíční průměr ≤90 %; denní průměrný tlak par ≤22×10⁻³MPa, měsíční průměr ≤1,8×10⁻³MPa
3. Nadmořská výška: Ne větší než 1000m
4. Seismická intenzita: Ne větší než 8 stupňů
5. Atmosférické prostředí: Bez značného množství prachu, kouře, korozivních a hořlavých plynů, výparů nebo solné mlhy znečištění.

Poznámka: Pokud skutečné provozní prostředí překračuje výše uvedené normální požadavky, poraďte se prosím s profesionální výrobce Usune k přizpůsobení vhodného řešení produktu.

Struktura a funkce

1. Celková struktura

Boční vnitřní vakuový jistič využívá uspořádání ovládacího mechanismu a ovládacího mechanismu zepředu dozadu. zhášecí komora. Hlavní vodivý obvod je třífázový typ pro montáž na podlahu. Vakuový zhášedlo je podélně instalován v trubkovém izolačním válci vyrobeném procesem APG z epoxidové pryskyřice. Toto poskytuje vynikající výkon proti tečení, výrazně snižuje hromadění prachu na povrchu zhášedla, zabraňuje vnějším faktorům ovlivňovat jeho provoz a zajišťuje vysoký izolační výkon i ve vlhkém a vlhkém prostředí silně znečištěné prostředí.

2. Struktura operačního mechanismu

Pohon je rovinný pružinový mechanismus, který podporuje ruční akumulaci elektrické energie. The provozní motor je instalován v přední skříni zhášedla. Skříň je rozdělena do pěti sestav prostor čtyřmi mezilehlými přepážkami, ve kterých jsou uloženy komponenty pro skladování energie, přenos, vypínání a vyrovnávací paměť respektive. Produkt integruje zhášedlo a ovládací mechanismus do jediné konstrukce, která zajišťuje vysoký výkon stupeň shody mezi provozním výkonem mechanismu a vypínáním a zavíráním zhášedla požadavky. To snižuje zbytečné mezikroky, snižuje spotřebu energie a hluk a zlepšuje provozní spolehlivost.

Hlavní specifikace a technické parametry

Instalace a uvedení do provozu

1. Zkontrolujte jistič, zda není poškozený. Pokud je poškozen, okamžitě jej přestaňte používat.
2. Odstraňte nečistoty (zejména z izolačního povrchu). Nečistoty vznikající při přepravě resp skladování může ovlivnit izolační vlastnosti produktu.
3. Ruční ovládání jističe pro uložení energie a provádění operací zapínání/vypínání podle potřeby, sledujte, zda jsou stav akumulace energie a indikátory polohy zavření/otevření normální.
4. Zapněte jistič pro uložení energie a proveďte operace zapínání/vypínání pomocí provozního výkonu napájení, kontrola, zda jsou stav akumulace energie a indikátory polohy normální.

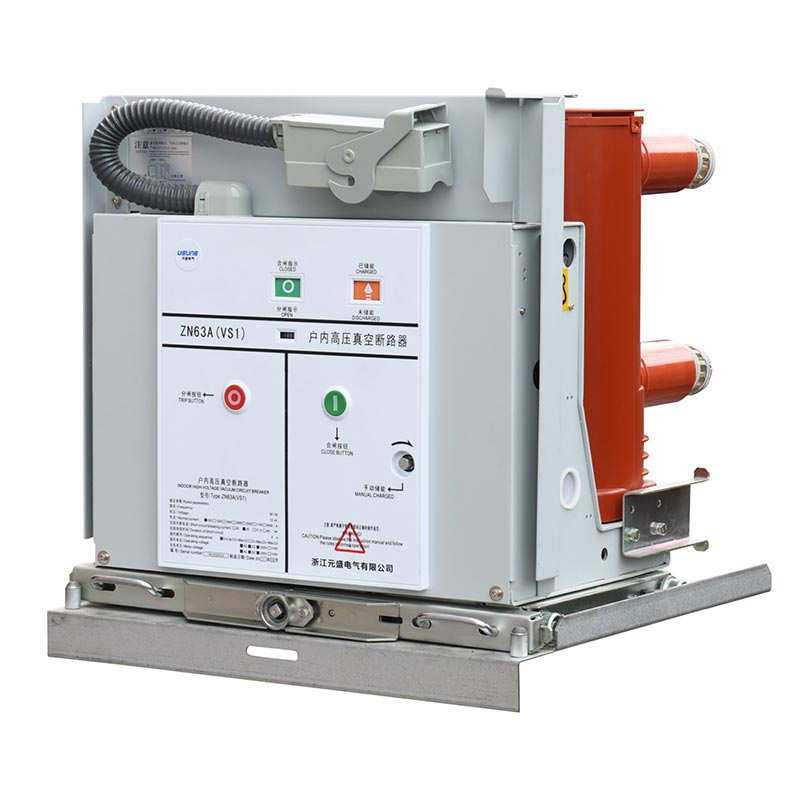

5. Obsluha jističe ručního vozíku: Vložte tlačnou rukojeť do tlačného otvoru, otočte ve směru hodinových ručiček vpřed a proti směru hodinových ručiček pro zatažení s celkovým zdvihem 300±3 mm; v otevřené poloze jím plynule pohybujte do pracovní nebo testovací polohy, 30x otočte rukojetí střední rychlostí, dokud neuslyšíte „cvaknutí“, indikující, že je na svém místě (nepoužívejte nadměrnou sílu, aby nedošlo k poškození tlačného mechanismu). V této době, odpovídající indikátory polohy (S8, S9) budou aktivovány.

Poznámka: Při použití zavíracího blokovacího zařízení musí být k jeho odblokování připojeno napájení blokovacího obvodu před uzavřením; při vybalování pracujte podle požadavků na balení zvednutím kolena jističe aby bylo zajištěno, že spodní odcházející rameno je pod zatížením, aby se zabránilo silným nárazům a vibracím; vyjměte zvedací zařízení jako nutné před umístěním do skříně.

Případová studie z reálného světa

Případ: Velký průmyslový park v jižní Číně zakoupil 50 bočních vnitřních vakuových jističů Usune (model VS1-12/1250-25) pro svůj výrobní dílenský rozvod energie. V parku funguje několik výrobních linek alternativně vyžadují časté spínání napájení a vysokou spolehlivost při přerušení zkratového proudu. Od instalace a uvedení do provozu v roce 2024, produkty fungovaly stabilně po dobu 12 po sobě jdoucích měsíců bez poruchy, účinná ochrana a kontrola energetického systému, snížení prostojů zařízení a zlepšení stavu parku efektivitu výroby. Jako místní čínský dodavatel poskytl Usune úplné pokyny k instalaci na místě a služby poprodejní údržby, které si od zákazníka vysloužily vysokou chválu.

FAQ

Q1: Co když skutečné provozní prostředí jističe překračuje běžné požadavky?

A1: Pokud okolní teplota, vlhkost, nadmořská výška atd. překračuje běžné požadavky, kontaktujte prosím výrobce, Usune, okamžitě. Profesionální technický tým provede průzkum na místě a přizpůsobí a produktové řešení přizpůsobené speciálnímu prostředí pro zajištění stabilního provozu jističe pod speciální podmínky. Jako odpovědný dodavatel se Usune zavázala poskytovat individuální řešení pro každého zákazníka.

Otázka 2: Jak udržovat vnitřní vakuový jistič na straně Usune, aby se prodloužila jeho životnost?

A2: Běžná údržba zahrnuje především tři body: Nejprve pravidelně čistěte povrch izolace, abyste zabránili znečištění akumulace z ovlivnění izolačního výkonu; za druhé, pravidelně kontrolovat stav akumulace energie, indikátory otevření/zavření a kabeláž zajišťující, že nedojde k uvolnění nebo poškození; za třetí, provádět ruční a elektrické provozní testy každých 6 měsíců pro kontrolu flexibility a spolehlivosti ovládacího mechanismu. Kromě toho, továrna poskytuje podrobnou příručku k údržbě a poprodejní pokyny, které uživatelům pomohou při údržbě produktu vědecky.
