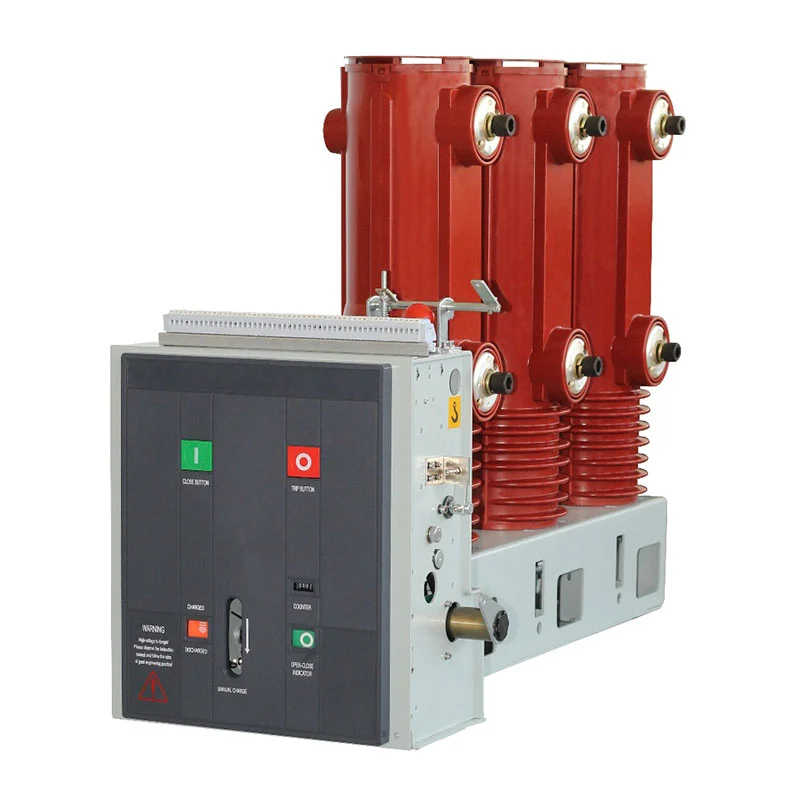

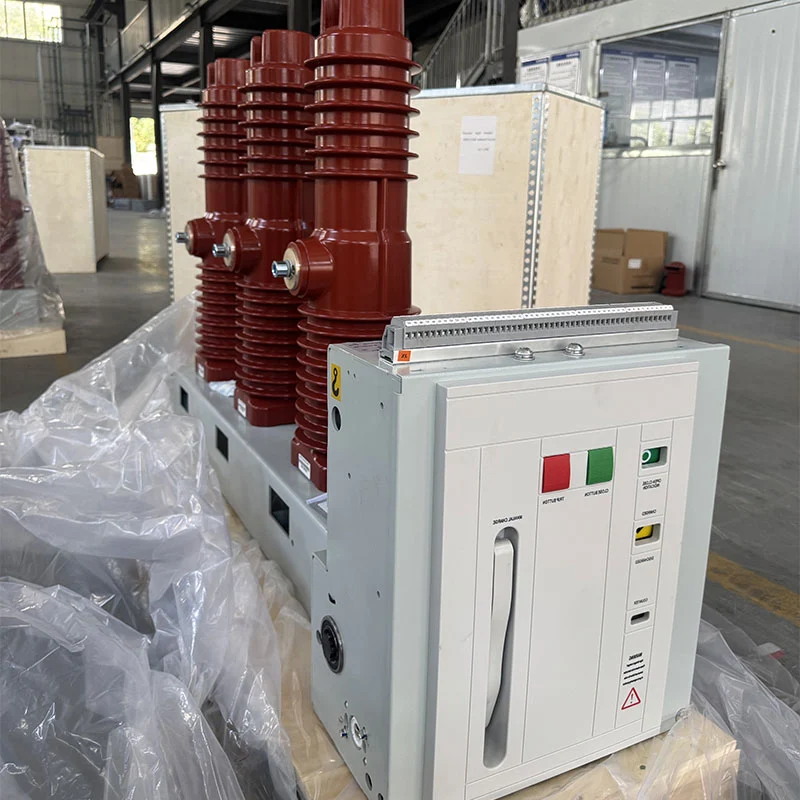

Na rozdíl od kompletních rozváděčových skříní se tento ZN85C-40.5 40,5kV vnitřní vakuový jistič zaměřuje na jádro spínací funkce silového obvodu. Jeho pevná boční konstrukce, modulární pružinový ovládací mechanismus a technologie vakuového přerušení poskytuje praktické řešení pro vnitřní aplikace třídy 40,5 kV, včetně systémů kde je vyžadováno časté přepínání.
Ovládací mechanismus je navržen speciálně pro charakteristiky vakuového vypínače 40,5 kV. to využívá modulární pružinový mechanismus instalovaný v rámu jističe, který umožňuje mechanické výstupní charakteristiky aby odpovídala provozním požadavkům vakuového zhášedla.
Mechanismus je navržen kolem horního a spodního uspořádání jističe a tvoří jeho integrovanou součást celková struktura. Tato konfigurace zjednodušuje mechanickou přenosovou cestu a zároveň poskytuje stabilní základ pro zavírací a otevírací operace.
Pevná konfigurace s boční montáží je určena pro vnitřní elektrická zařízení, kde je jistič instalován jako a vyhrazená spínací součást. V závislosti na návrhu projektu konfigurace, jako je pravá výstupní linka, horní lze zvolit příchozí a vložená uspořádání.
Ve srovnání s kompletní výsuvnou skříní rozváděče umožňuje tato konstrukce projektantovi projektu se soustředit na integrace jističe s požadovaným primárním a sekundárním elektrickým zařízením podle konkrétního uspořádání systému.
Zavírací energie je uložena mechanicky v pružinovém mechanismu. Akumulaci energie lze dokončit prostřednictvím motoru nebo ručně pomocí rukojeti zásobníku energie. Během motorizovaného provozu pohání převodový systém hřídel zásobníku energie a napíná zavírací pružinu, dokud není dosaženo specifikované polohy akumulované energie.
Po dokončení akumulace energie drží přídržný mechanismus pružinu v poloze a akumulaci energie indikátor se změní na odpovídající stav. Pomocný spínač také odpojí napájení motoru, když je je dosažena poloha akumulované energie, takže jistič je připraven k zapínání.
Zavírání lze spustit ručně pomocí zavíracího tlačítka nebo elektricky pomocí ovládání obvod. Při činnosti uzavíracího elektromagnetu se akumulovaná energie pružiny uvolňuje přes vačku a převodový mechanismus.
Spojovací mechanismus pak pohání izolovanou ovládací tyč a pohyblivý kontakt směrem k uzavřené poloze stlačení kontaktní pružiny. Po dokončení zavíracího zdvihu přidržovací mechanismus udržuje zavřeno a pomocný spínač se odpovídajícím způsobem změní.
Otevírání lze spustit ručně nebo pomocí elektrického příkazu k otevření. Uvolňovací mechanismus otevírání odemkne uzavírací přidržovač, který umožňuje akumulovanou energii kontaktu a brzdných pružin oddělit vakuový zhášedlo kontakty.
Během závěrečné fáze otvíracího pohybu absorbuje hydraulický nárazník zbývající mechanickou energii a ovládá polohu oddělení. Tento koordinovaný mechanismus pomáhá udržovat kontrolovaný proces otevírání.
Jistič lze konfigurovat se střídavým nebo stejnosměrným provozním výkonem podle požadavků projektu. Dodávané konfigurace zahrnuje možnosti AC110/220V a DC110/220V pro uzavírací a otevírací cívky, což poskytuje flexibilitu pro různé rozvodny a průmyslové řídicí systémy.
Zavírací cívka má jmenovitý výkon 288W, zatímco otevírací cívka je rovněž specifikována na 288W. Normální provoz rozsah napětí je 85 %–110 % jmenovitého napětí pro uzavírací cívku a 65 %–120 % jmenovitého napětí pro vypínací cívku.
Motor akumulace energie zajišťuje automatickou přípravu na další operaci zavírání. Dodávaný ZYJ220 konfigurace používá DC220V s jmenovitým příkonem 90W. Při jmenovitém provozním napětí zásobník energie čas je specifikován jako ne více než 15 sekund.
Toto uspořádání umožňuje jističi obnovit svůj stav akumulované energie po provozu bez nutnosti nepřetržitý manuální zásah.
Vakuové zhášedlo je zodpovědné za přerušení elektrického obvodu během operace otevření. Když kontakty oddělené, proces přerušení se odehrává uvnitř vakuového zhášedla spíše než v an vzduchem izolovaná spínací komora.
Díky kombinaci vakuového přerušení a mechanického převodu ovládaného pružinou je lamač vhodný pro vnitřní vysokonapěťové aplikace, kde je vyžadován spolehlivý spínací výkon a opakovaný provoz.
Původní konstrukce řady ZN85C-40.5 zohledňuje aplikace vyžadující časté spínání. Jeho provoz mechanismus je přizpůsoben charakteristikám vakuového zhášedla 40,5 kV, zatímco motorizovaný zásobník energie systém snižuje potřebu opakovaného ručního nabíjení.
Díky tomu je zařízení vhodné pro průmyslová zařízení, rozvodny a elektrárny se spínacími operacemi tvoří součást běžného řízení elektrického systému.
Jistič lze začlenit do vnitřních rozvodů energie a elektrických řídicích systémů při výrobě energie zařízení, kde je vyžadováno spolehlivé spínání a ochrana elektrických obvodů.
V rozvodnách lze pevnou vnitřní konfiguraci integrovat do odpovídající vysokonapěťové elektroinstalace systému podle uspořádání primárního okruhu, regulačního schématu a požadavků na ochranu.
Pro průmyslová a důlní zařízení se značným elektrickým zatížením může jistič zajistit spínání a ochranné funkce ve vnitřních rozvodných systémech energie a je vhodný pro aplikace vyžadující pravidelné spínací operace.
Protože operace zavírání a vypínání lze ovládat elektricky, lze jistič integrovat s vhodný sekundární řídicí systém pro místní nebo vzdálený provoz dle návrhu projektu.
| Položka | Specifikace |
| Model | ZN85C-40,5 |
| Jmenovité napětí | 40,5 kV |
| Systém | Třífázový střídavý proud |
| Jmenovitá frekvence | 50 Hz |
| Instalace | Krytý |
| Struktura | Pevná boční montáž |
| Ovládací mechanismus | Modulární pružinový ovládací mechanismus |
| Skladování energie | Motorizované / manuální |
| Zavírací operace | Ruční / elektrický |
| Operace otevření | Ruční / elektrický |
| Napětí uzavírací cívky | AC110/220V, DC110/220V |
| Napětí otevírací cívky | AC110/220V, DC110/220V |
| Napájení uzavírací cívky | 288 W |
| Napájení otevírací cívky | 288 W |
| Motor akumulace energie | ZYJ220 |
| Jmenovité napětí motoru | DC 220V |
| Jmenovitý příkon motoru | 90W |
| Doba skladování energie | ≤15s |
| Konfigurace | Pravá odchozí / horní příchozí / vložená podle návrhu |
Zařízení je určeno pro vnitřní instalaci a mělo by být používáno v prostředí vhodném pro vysoké napětí elektrické zařízení. Konečný projekt by měl vzít v úvahu okolní teplotu, vlhkost, nadmořskou výšku, ventilaci a jiné podmínky prostředí při určování kompletní elektrické konfigurace.
Jistič by měl být instalován na místě bez silných vibrací, nárazů nebo korozivních podmínek prostředí. Uspořádání instalace by také mělo zajistit dostatečný prostor pro provoz a údržbu kolem zařízení a udržovat požadované mechanické vyrovnání jističe a souvisejících elektrických součástí.
Společnost Zhejiang Usune Electric Co., Ltd. uplatňuje integrovaný systém řízení pokrývající kvalitu produktů a ochranu životního prostředí řízení a bezpečnosti a ochrany zdraví při práci. Společnost je držitelem certifikátů ISO 9001, ISO 14001 a ISO 45001, podpora řízených výrobních procesů od výběru komponent přes montáž a kontrolu.
Výrobek je vyvinut podle platných norem IEC a GB s elektrickými parametry a konfiguracemi určeno podle konkrétních požadavků projektu. Certifikace CE je k dispozici také pro příslušné aplikace konfigurace produktu poskytující další podporu dokumentace pro mezinárodní projekty.
Vnitřní vakuový jistič ZN85C-40.5 40,5 kV byl zmíněn v projektu Cas-space Rocket Launch Project, poskytnutí praktického příkladu inženýrské aplikace pro vysokonapěťová elektrická zařízení Usune v náročných podmínkách průmyslové prostředí.
Vnitřní vakuový jistič ZN85C-40.5 40,5 kV je především spínací a ochranný prvek, zatímco kompletní výsuvný panel rozváděče integruje vypínač s přípojnicemi, kabelovými oddíly, ovládacím zařízením, ochranná zařízení a další součásti skříně. Proto je jistič vhodnější, když projekt vyžaduje a vyhrazené spínací zařízení 40,5 kV pro integraci do většího elektrického systému.
| Srovnání | ZN85C-40.5 Vakuový jistič | Výsuvný rozváděč VCB | Nízkonapěťová rozvodná skříň |
| Hlavní funkce | Spínání a ochrana obvodů | Kompletní VN rozvody a spínání | Rozvody nn |
| Třída napětí | 40,5 kV | Střední napětí | Nízké napětí |
| Instalace | Opraveno | Vyjímatelné | Pevné / výsuvné |
| Hlavní zaměření | Ovládací mechanismus a přerušení | Kompletní skříňový systém | Rozvod energie |
| Skladování energie | Pružinový mechanismus | Ovládací mechanismus VCB | Závisí na konfiguraci ACB/MCCB |
| Řízení | Ruční / elektrický | Místní / elektrické | Místní / elektrické |
| Typická aplikace | Elektrárny, rozvodny, průmysl | VN rozvody | Továrny, budovy a obchodní zařízení |
Usune může určit vhodnou konfiguraci podle jednovodičového schématu zákazníka, jmenovitého napětí, řídicí výkon, uspořádání instalace a provozní požadavky. Tento přístup pomáhá zajistit, že vybraný jistič je kompatibilní s okolním primárním a sekundárním elektrickým zařízením.
U projektů se speciálními ovládacími napětími, instalačními opatřeními nebo provozními požadavky se technické konfiguraci lze prodiskutovat před výrobou. To umožňuje vnitřnímu vakuovému jističi ZN85C-40.5 40,5 kV být přizpůsoben skutečnému elektrickému systému spíše než spoléhat na pevnou standardní konfiguraci.
Jedná se o vnitřní vakuový vypínač 40,5 kV určený pro elektrické ovládání a ochranu v elektrárnách, rozvodny, průmyslová zařízení a důlní podniky.
ZN85C-40.5 používá konfiguraci s pevnou boční montáží spíše než výsuvnou konstrukci vozíku.
Ano. Pružinový mechanismus podporuje ruční akumulaci energie a ruční ovládání, elektrické ovládání také k dispozici.
Zavírací a otevírací cívka může být konfigurována pro AC110/220V nebo DC110/220V podle požadavků projektu.
Specifikovaná doba akumulace energie konfigurace motoru ZYJ220 je ≤15 sekund při jmenovitém napětí.
Ano. Výrobek je určen pro aplikace vyžadující častý provoz v závislosti na příslušném provozu podmínkách a technické konfiguraci.
Ano. Usune může nakonfigurovat produkt podle projektových výkresů, elektrických parametrů, požadavků na ovládání a podmínky instalace.
