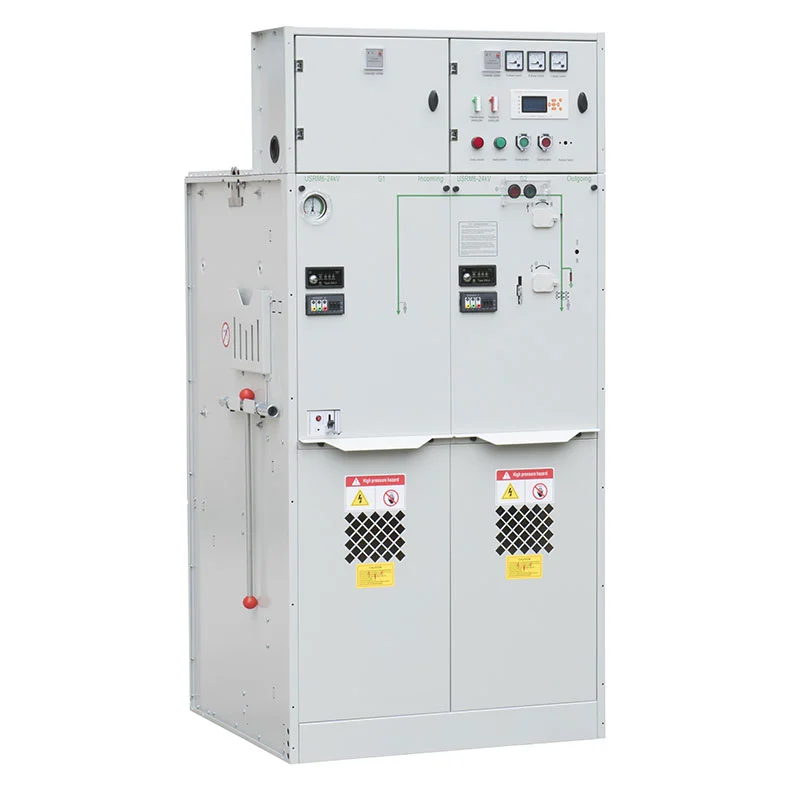

Plynem izolovaný rozváděč 24kv 33kv Sf6 Gis

Toto středněnapěťové GIS řešení se dobře hodí pro instalace, kde je omezená podlahová plocha nebo jsou drsné podmínky prostředí. Typická místa nasazení zahrnují podzemní elektrárenská zařízení, mořské pobřeží, horské oblasti a městské rozvodny. Díky své plně uzavřené konstrukci zaujímá hardware kompaktní půdorys, což pro designérské specialisty usnadňuje integraci vysokonapěťových distribučních jednotek jak do hlavních transformoven, tak do sekundárních distribučních stanic.

Adaptivní modulární architektura

Projekty distribuce energie zřídka obsahují identické uspořádání obvodů, což znamená, že kompaktní platformy rozváděčů musí podporovat flexibilní montáž spíše než pevná, univerzální uspořádání. Platforma 24kV 33kV SF₆ GIS plynem izolovaného rozvaděče USRM6, postavená na modulárním rámci, může integrovat tři různé funkční jednotky: typ C pro moduly odpínačů zátěže, typ F pro kombinované funkční sestavy a typ V pro moduly jističů.

Konstrukční týmy si mohou vybrat jednotlivé standardní moduly nebo předem sestavené kombinace podle projektových elektrických schémat. Infrastruktura hlavní přípojnice podporuje rozšíření na místě, což umožňuje seskupit více modulů do různých rozvržení rozváděčů. Taková modulární flexibilita umožňuje zařízení uspokojit různé požadavky související s výstupními napáječi, připojením transformátoru, ochrannou izolací a povinnostmi distribuce energie.

Profil minimální údržby

Konvenční venkovní elektrické zařízení zůstává celoročně vystaveno prachu, vlhkosti, nečistotám a měnícím se teplotám. Tyto nepříznivé faktory mají tendenci zvyšovat nároky na opakované kontroly a servis po celou dobu provozní životnosti zařízení.

Plynem izolovaný rozváděč 24 kV 33 kV SF₆ GIS USRM6 využívá utěsněný plynem izolovaný kryt, který fyzicky izoluje primární okruh od okolních podmínek. Výrazně snižuje přímý kontakt mezi vnitřními součástmi a látkami znečišťujícími životní prostředí a poskytuje provozní schéma, které vyžaduje velmi málo běžné údržby. Tato charakteristika přináší výrazné výhody pro místa, která jsou obtížně přístupná, jako jsou podzemní elektrárny, prostorově omezené městské distribuční prostory a vzdálená infrastruktura. Snížená servisní frekvence se stává hlavním hodnotícím faktorem, když uživatelé vybírají zařízení pro tato náročná místa.

Integrované spínací, ochranné a pomocné funkce

Tato platforma SF₆ C-GIS poskytuje mnohem více než jen základní úkony zavírání a otevírání okruhu. Na základě zvolené kombinace modulů může systém kromě spínacích funkcí využívat ochranu proti poruchám, elektrickou izolaci, měření energie, monitorování stavu v reálném čase, uzemnění, datovou komunikaci a automatické řízení.

Různé funkční moduly lze libovolně kombinovat, aby se celé nastavení rozváděče sladilo s architekturou ochrany a distribuce projektu. Tato všestrannost vytváří širší možnosti pro dodavatele EPC a systémové integrátory, kteří mají za úkol vyvíjet kompletní distribuční sítě vysokého napětí.

Environmentální provozní parametry

Před dokončením výběru vysokonapěťového GIS by měly být pečlivě zhodnoceny okolní podmínky na místě. Plynem izolovaný rozváděč 24kV 33kV SF₆ GIS řady USRM6 je navržen pro provoz v nadmořských výškách až 4000 m. Jeho přípustná okolní teplota se pohybuje od -40 °C do +50 °C, s maximální 24hodinovou průměrnou teplotou omezenou na 35 °C. Pro kritéria vlhkosti může 24hodinová relativní vlhkost dosahovat maxima 95 %, zatímco měsíční průměrná hodnota nesmí překročit 90 %. Místo instalace musí být bez výbušných nebo korozivních výparů, silných mechanických nárazů a trvalých silných vibrací. Stupeň znečištění nesmí překročit třídu III, jak je specifikováno v GB/T 5582, a jednotka prošla seismickou kvalifikací pro odolnost stupně 9. U projektů umístěných nad 1000 m musí kupující informovat výrobce, aby vhodně upravil plnicí tlak SF₆. Jakékoli neobvyklé požadavky na životní prostředí vyžadují společné potvrzení mezi výrobci, dodavateli a koncovými zákazníky před zadáním objednávky. Například instalace v nadmořských výškách přesahujících 2000 m mohou vyžadovat upravená nastavení tlaku plynu ke zmírnění rizika vnitřního přepětí uvnitř nádrže.

Hlavní aplikační sektory

Podzemní rozvodny Podzemní energetická zařízení jsou obvykle omezena omezenou užitnou plochou a přísnými limity ventilace. Kompaktní utěsněný design GIS pomáhá projektantům maximalizovat využití omezeného prostoru a zároveň zeslabovat nepříznivé vlivy prostředí, díky čemuž je produkt ideální pro zabudování do kompaktních rozvoden a sekundárních distribučních stanic.

Průmyslové a těžební areály Průmyslové a těžební areály vyžadují spolehlivý spínací a ochranný hardware středního napětí, který bude sloužit motorům, transformátorům, odchozím napáječům a místním distribučním sítím. Utěsněná nádrž chrání vnitřní komponenty před kontaminací a poskytuje veškeré požadované spínací, ochranné, izolační a monitorovací schopnosti pro místní energetické systémy.

Železniční a dopravní infrastruktura Železniční depa, letištní služby a související dopravní infrastruktura potřebují konzistentní napájení napříč širokým spektrem zátěží. Modulární rozváděč lze konfigurovat s vlastními napájecími a ochrannými schématy v rámci centralizovaného distribučního systému, což pomáhá integrátorům při vývoji kompaktních středněnapěťových energetických řešení pro dopravní projekty.

Městské distribuční sítě Dostupné pozemky jsou v centrech měst a obytných čtvrtích obecně vzácné. Kompaktní plynem izolované rozváděče lze nasadit v rozvodnách a distribučních centrech, kde by tradiční vzduchem izolované rozváděče vyžadovaly mnohem větší instalační prostor. Jeho uzavřená struktura nádrže také snižuje okolní rušení působící na primární okruh.

Pobřežní a vysokohorské lokality Standardní elektrická zařízení jsou citlivá na vysokou vlhkost, kontaminaci solí, nadmořskou výšku a prudké kolísání teplot. Uzavřený primární okruh USRM6 omezuje přímé vystavení těmto drsným podmínkám. Projektové týmy mohou ve fázi výběru analyzovat provozní parametry specifické pro dané místo, aby potvrdily nejvhodnější konfiguraci a pracovní nastavení.

Pokyny pro výběr zařízení

Při získávání 24kV a 33kV SF₆ GIS by kupující měli přezkoumat celé elektrické schéma spíše než činit rozhodnutí o nákupu pouze na základě jmenovitého napětí. Technické posouzení musí pokrýt jmenovité napětí, požadavky na izolaci, možnosti vypínače nebo přepínače zátěže, množství napáječe, uspořádání přípojnic, schémata uzemnění, ochranné a měřicí funkce, nadmořskou výšku instalace, teplotu, vlhkost, stupeň znečištění, komunikační rozhraní a shodu s platnými normami IEC a GB.

Usuneův inženýrský tým spolupracuje s projektovými inženýry a systémovými integrátory na definování přizpůsobené konfigurace USRM6 na základě jednořádkových diagramů a skutečných provozních podmínek na místě.

Proč spolupracovat s Usune?

Přísné zajišťování kvality Usune udržuje formalizované pracovní postupy zajišťování kvality zahrnující výrobu, přejímací zkoušky v továrně a expedici produktu. Normy ISO 9001 podporují stabilní kvalitu výroby, zatímco rámce ISO 14001 a ISO 45001 řídí dozor nad životním prostředím a řízení bezpečnosti a ochrany zdraví při práci.

Modulární konfigurace na míru Usune nabízí flexibilní kombinace modulů přizpůsobené různým funkcím obvodů a požadavkům na distribuci. Tato služba je vhodná pro firmy EPC, integrátory elektrických systémů, distributory a nákupní týmy, které vyžadují rozváděč přizpůsobený podle určených elektrických výkresů.

Globálně uznávaná shoda Návrh produktu vyhovuje mezinárodním normám IEC i čínským specifikacím GB a lze poskytnout certifikaci CE. Toto uspořádání podporuje zákazníky zaměřené na různé zámořské trhy. Platné normy a certifikační pravidla lze ověřit podle kódů zemí určení a technických specifikací projektu.

Specializovaná inženýrská podpora Pro projekty GIS je kritické uzamčení správné konfigurace před zahájením výroby. Zákazníci mohou sdílet jednořádkové výkresy, požadavky na jmenovité napětí, plány podavačů, údaje o nadmořské výšce a podrobnosti o prostředí pro technické konzultace s inženýrským týmem Usune.

Technické parametry

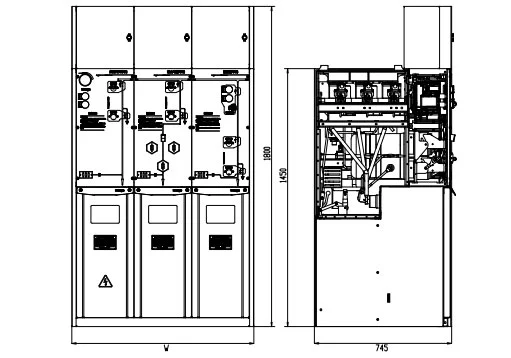

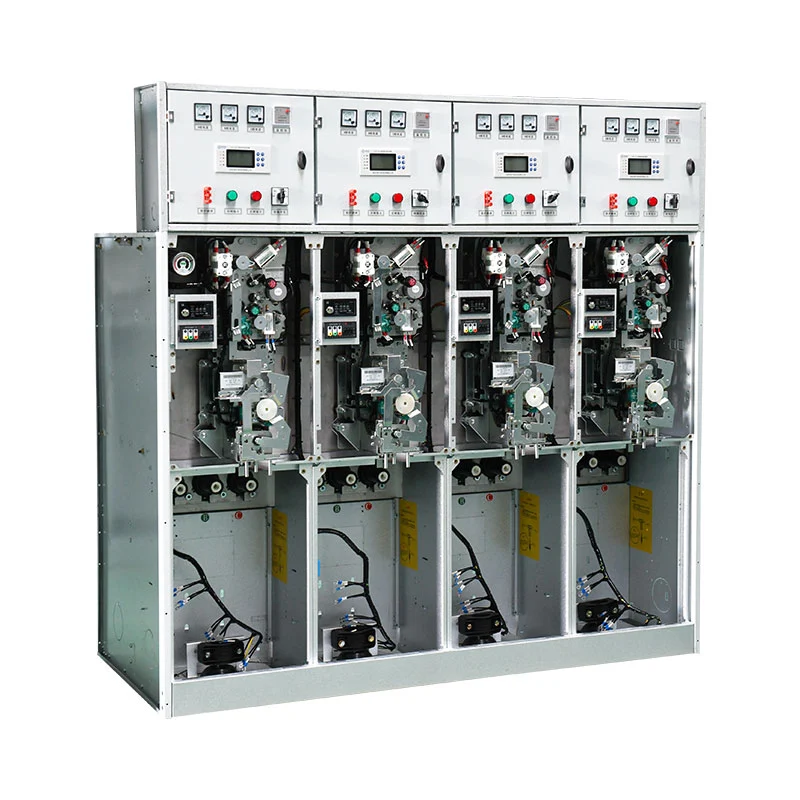

Struktury produktů

Projekt startu rakety Cas-space

Během projektu startu vesmírné rakety Cas byla zavedena řada USRM6, aby zvládla distribuci energie středního napětí napříč odpalovacím zařízením, pokrývající jak jeho kritickou infrastrukturu, tak elektrické zátěže s ní spojené. Očekává se, že distribuční spínací zařízení na místě startu udrží spínání, ochranu, izolaci a monitorování spolehlivé pro základní zařízení i pomocné instalace – a udrží stabilní výkon i v relativně omezeném elektrickém prostředí. Protože hlavní obvod je umístěn v izolované konstrukci uzavřené SF6, řada USRM6 jej do značné míry chrání před vnějšími podmínkami prostředí, což je vlastnost, která je nejdůležitější pro specializovanou infrastrukturu provozovanou za přísných požadavků.

Modulární konfigurace rozváděče rovněž poskytla uspořádání dostatečnou volnost, aby odpovídala distribuční architektuře projektu. Funkční jednotky bylo možné sestavit v souladu s návrhem energetické sítě a rozšiřitelná hlavní sběrnice vytvořila další prostor pro konfiguraci sítě a budoucí plánování systému. Celkově vzato to byla kombinace kompaktní konstrukce, uzavřené izolace a modulárního designu, díky čemuž se řada USRM6 stala vhodným řešením distribuce středního napětí pro projekt startu vesmírné rakety Cas – řešení, které odpovídalo potřebám zařízení na spolehlivou, ale prostorově efektivní elektrickou infrastrukturu.

Standardy a certifikace

Řada USRM6 je navržena s ohledem na platné normy pro vysokonapěťové rozváděče a řídicí zařízení, včetně GB 3804-2004 pro 3,6kV–40,5kV vysokonapěťové střídavé zátěžové vypínače, GB 1984-2014 pro vysokonapěťové střídavé napětí jističe, GB 16926-2009 pro kombinace vypínače a pojistky VN AC zátěže, GB 1985-2014 pro VN AC izolaci spínače a zemní spínače a GB 3906-2006 pro 3,6kV–40,5kV AC kovově uzavřené rozváděče a ovládací zařízení.

Odkazuje také na GB/T 11022-2011 pro společné technické požadavky na VN rozváděče a ovládací zařízení, GB 4208-2008 pro ochranu krytu, GB/T 5582-1993 pro stupeň znečištění vnější izolace, DL/T 404-2007 pro 3,6kV–40,5kV Kovově uzavřené rozvaděče a ovládací zařízení AC, GB/T 13384-2008 pro mechanické a elektrické výrobky, GB 191-2008 pro obalové a přepravní značky a GB 311.1-2012 pro koordinaci izolace ve vysokonapěťových přenosech a distribuční zařízení.

Rámec kvality a shody Usune zahrnuje systém řízení jakosti ISO 9001, environmentální normy ISO 14001 Systém řízení, systém řízení bezpečnosti a ochrany zdraví při práci ISO 45001, shoda s normami IEC a GB a CE certifikace. Certifikace specifická pro projekt a příslušné normy by měly být potvrzeny v souladu s cílový trh a technická specifikace.

FAQ

Jaká je hlavní výhoda SF6 GIS?

Hlavní výhodou je uzavřená konstrukce elektrických součástí pod napětím v izolačním plynu prostředí. To umožňuje kompaktní konstrukci a snižuje přímé vystavení hlavního obvodu vnějšímu prostředí podmínky prostředí.

Jaké úrovně napětí jsou k dispozici?

Řada USRM6 je navržena pro aplikace středního napětí včetně konfigurací 24 kV a 33 kV. Přesné hodnocení napětí, úroveň izolace a konfigurace by měly být potvrzeny podle specifikace projektu.

Dá se použít ve velké nadmořské výšce?

Ano. Stanovená provozní nadmořská výška je do 4000 m. U instalací nad 1000 m by měli zákazníci informovat Usune v předem, aby bylo možné vyhodnotit vhodný plnicí tlak plynu. Zvláštní požadavky by měly být nad 2000 m potvrzeno při technickém návrhu.

Je konfigurace přizpůsobitelná?

Řada USRM6 využívá koncepci modulární konfigurace. Odpínače zátěže, kombinované jednotky, jističe jednotky a uspořádání rozšiřitelné hlavní sběrnice lze vybrat podle požadovaného elektrického schématu.

Kde se běžně instaluje?

Typické aplikace zahrnují sekundární trafostanice, průmyslová a důlní zařízení, železnice, letiště, městské rozvodné sítě, obytné oblasti, podzemní objekty a lokality s relativně náročnými podmínkami podmínky prostředí.

Jaké informace jsou potřebné pro cenovou nabídku?

Pro přesnou cenovou nabídku by kupující měli poskytnout požadované jmenovité napětí, jednolinkový diagram a počet podavačů spínací funkce, požadavky na vypínač nebo vypínač zátěže, konfigurace sběrnice, nadmořská výška instalace, podmínky životního prostředí, požadavky na ochranu a cílový trh.

Získejte cenovou nabídku na projekt

Pro projekty rozvodů středního napětí vyžadující kompaktní rozměry, přizpůsobivost prostředí, modulární konfigurace a snížené požadavky na údržbu, řada USRM6 poskytuje praktický plynem izolovaný rozváděč řešení.

Řada USRM6 od Usune kombinuje uzavřenou izolaci SF6, modulární funkční jednotky, rozšiřitelnou konfiguraci sběrnice, a spínací, ochranné, měřicí a monitorovací funkce. Podporováno ISO 9001, ISO 14001, ISO 45001, IEC a GB standardy a CE certifikace, Usune poskytuje projektově orientované řešení pro zákazníky hodnotící 24kv Plynem izolovaný rozváděč 33kv Sf6 Gis pro průmyslovou, infrastrukturu, městskou a specializovanou distribuci energie aplikací.
