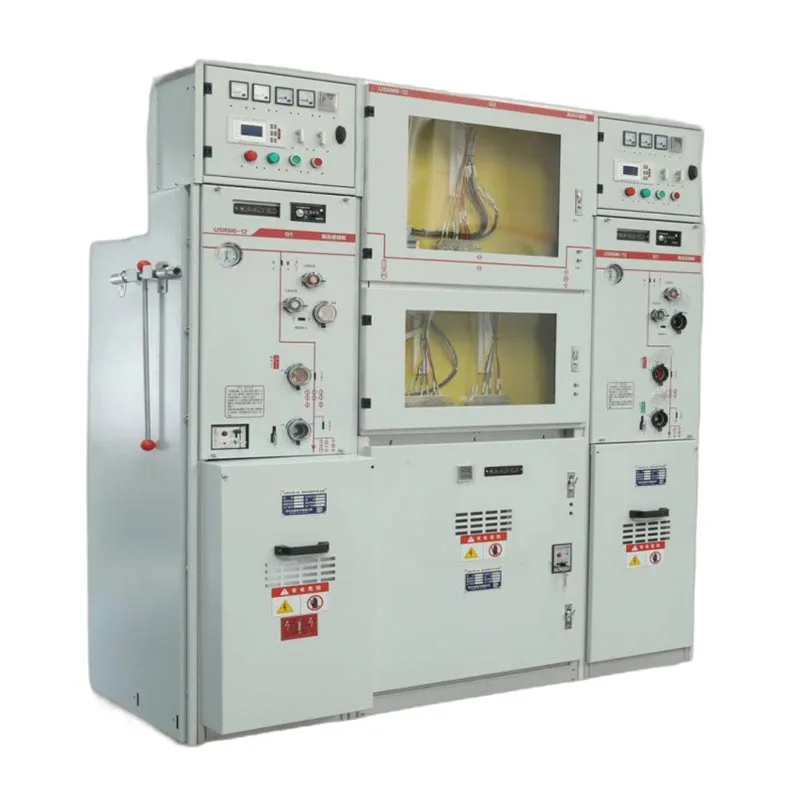

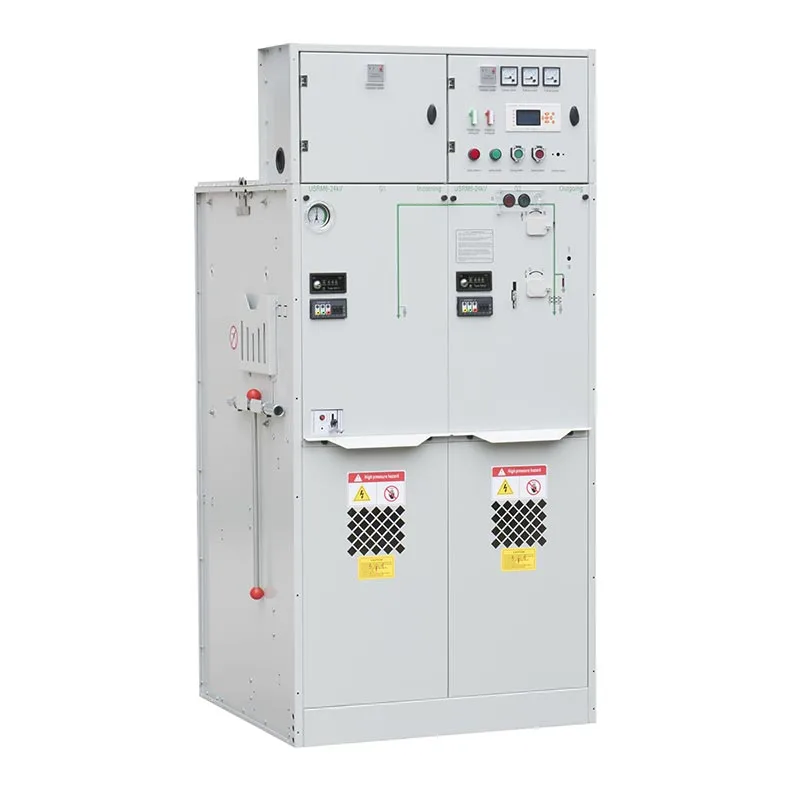

Pro kupující 22kV SF6 GIS RMU rozváděče kruhové hlavní jednotky jsou klíčovými faktory nejen spínací výkon, ale také jak rychle lze lokalizovat závady, jak bezpečně mohou operátoři přistupovat k zařízení a jak náročná je údržba potřebné po celou dobu životnosti. Usune řeší tyto požadavky prostřednictvím indikace vysokého napětí pod napětím, poruchy indikátory, ochrana mikropočítače a tlakově uzavřený plynový systém.
RMU může být vybaveno indikátory poruch mezi fázemi a fázemi a zemí. Jakmile dojde k závadě, indikátor poskytuje alarm, který obsluze pomáhá identifikovat postiženou sekci a lokalizovat místo poruchy efektivněji.
U distribučních sítí připojených k monitorovacímu centru mohou být informace o poruchách také přenášeny do monitorovací server, který umožňuje velínu identifikovat oblast poruchy a konkrétní polohu bez spoléhání zcela na ruční kontrolu.
Zařízení pro indikaci napětí vysokého napětí poskytuje vizuální připomínku pro kontrolu, zda je primární okruh aktivní pod napětím. Podporuje také fázové ověření, které operátorům pomáhá potvrdit elektrický stav před provozem.
Elektrické blokovací spojení a související magnetický zámek mohou zabránit otevření dveří kabelového prostoru otevřen, zatímco přívodní kabel zůstává pod napětím, což poskytuje další vrstvu ochrany během údržby.
Volitelné zařízení pro ochranu, měření a řízení mikropočítače nahrazuje tradiční elektromagnetické relé ochrana digitální monitorovací technologií. Lze jej použít pro vedení, distribuční transformátory a další primáry zařízení.
Systém může integrovat proudovou a napěťovou ochranu, měření, alarm a řídicí funkce, podporu inteligentní správu napájení a komunikaci s monitorovací sítí zákazníka.

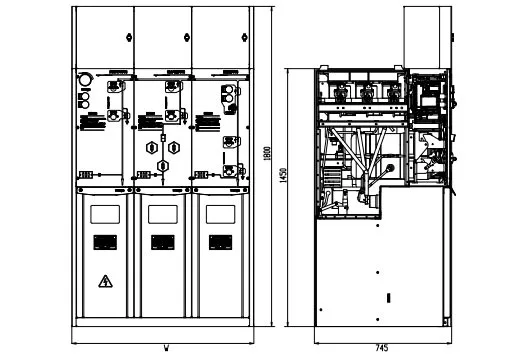

| Žádný. | Položky | Jednotka | Jednotka vypínače zátěže | kombinovaná jednotka | Jednotka jističe |
| 1 | Jmenovité napětí | kV | 24. 12 | 24. 12 | 24. 12 |
| 2 | Jmenovitá frekvence | Hz | 50 | 50 | 50 |
| 3 | Jmenovitý proud | A | 630 | 125 (závisí na proudu pojistky) | 630 |
| 4 | Jmenovitá úroveň izolace–1min Odolné frekvenční napětí–mezi fáze, zem | kV | 42/65 | 42/65 | 42/65 |
| Jmenovitá úroveň izolace 1 min. Odolná vzdálenost mezi napětím a frekvencí | kV | 48/79 | 48/79 | 48/79 | |
| Jmenovitá úroveň izolace-1min Frekvenční výdržné napětí-Řízení a pomocný obvod | kV | 2/2 | 2/2 | 2/2 | |
| Jmenovitá úroveň izolace – Impuls osvětlení vydrží napětí – fáze Inter, zem | kV | 75/125 | 75/125 | 75/125 | |
| Jmenovitá úroveň izolace – Impuls osvětlení vydrží napěťově izolační vzdálenost | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Jmenovitý zkratový proud | kA/s | 25/4 | —— | 25/4 |
| 6 | Jmenovitý špičkový výdržný proud | kA | 63 | —— | 63 |
| 7 | Jmenovitý zkratový proud | kA | 63 | Omezeno VN pojistkou | 63 |
| 8 | Jmenovitý zkratový vypínací proud | kA | —— | Omezeno VN pojistkou | 25/25 |
| 9 | Jmenovitý přenosový proud | A | —— | 1700/1400 | —— |
| 10 | Jmenovitý vypínací proud aktivní zátěže | A | 630 | —— | —— |
| 11 | Jmenovitý vypínací proud v uzavřené smyčce | A | 630 | —— | 630 |
| 12 | Mechanický odpínač/CB | Times | 10000 | 10000 | 20000 |
| Mechanická izolace/uzemňovací spínač | Times | 5000 | 5000 | 5000 | |
| 13 | Odpor obvodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Jmenovitý nabíjecí tlak（20℃ přetlak） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Roční relativní míra úniku plynu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stupeň ochrany IP-Skříň | IP4X | IP4X | IP4X | |
| Stupeň ochrany IP-Nádrž na plyn | IP67 | IP67 | IP67 |
Když dojde ke zkratu mezi fázemi nebo mezi fází a zemí, indikátor poruchy spustí alarm indikace. Personál údržby může tento signál použít k identifikaci postiženého podavače a zpřesnění závady umístění.
U projektů vyžadujících centralizované monitorování mohou být informace o poruchách přenášeny do monitorovacího centra. The monitorovací počítač může zobrazit odpovídající část a umístění závady, což pomáhá týmům údržby snížit čas vyhledávání závad a efektivnější obnovení napájení.
Primární komponenty skříně SF6 jsou navrženy jako uzavřený systém a obecně nevyžadují rutinu údržbu během stanovené životnosti za běžných provozních podmínek.
Plynová nádrž je vyrobena z nerezové oceli, která poskytuje dlouhodobou odolnost proti korozi. Mechanický provozní součásti jsou umístěny vně plynové nádrže, což umožňuje kontrolu, provoz a výměnu součástí pohodlnější, když je vyžadován servis.
Pro instalace vystavené extrémnímu prachu, písku nebo znečištění, periodická kontrola mechanických rotujících částí a doporučují se podmínky mazání.
Řada USRM6 používá tlakově uzavřený plynový systém a za normálních podmínek nevyžaduje zvláštní kontrolu plynu provozní podmínky.
Před provozem je třeba zkontrolovat manometr. Za normálních podmínek by měl indikátor tlaku zůstat v zelené provozní oblasti. Referenční tlak je 0,14 MPa, přičemž tlak plynu je udržován výše 0,135 MPa při 20°C za specifikovaných podmínek těsnění.
Očekávaná roční míra úniku plynu je menší než 0,1 %, což podporuje dlouhodobý výkon těsnění plynu.
Rozváděč kruhové hlavní jednotky 22kv Sf6 Gis Rmu je vyvinut s odkazem na požadavky IEC 298 s navrženým životnost více než 30 let za normálních provozních podmínek.
Vzduchotěsný design spínače pomáhá udržovat utěsnění plynu po celou očekávanou servisní dobu, což snižuje potřebu častou údržbu související s plynem a pomáhá zákazníkům kontrolovat dlouhodobé provozní náklady.
| Klíčová úvaha | Usune 22kV SF6 GIS RMU | Konvenční RMU |
| Izolace | Izolováno plynem SF6 | Závisí na konstrukci zařízení |
| Detekce poruch | Volitelná místní a vzdálená indikace poruchy | Často se více spoléhá na ruční kontrolu |
| Sledování | K dispozici je digitální ochrana a komunikace | Může vyžadovat samostatné monitorovací zařízení |
| Bezpečnost | Živá indikace a elektrické/magnetické blokování | Závisí na konfiguraci |
| Údržba | Utěsněný primární systém s nízkými nároky na údržbu | Požadavky na údržbu se liší |
| Nádrž na plyn | Nerezová uzavřená nádrž | Závisí na konstrukci |
| Životnost | Navrženo na více než 30 let za normálních podmínek | Závisí na konstrukci a údržbě produktu |
Rozváděč kruhové hlavní jednotky Usune 22kv Sf6 Gis Rmu je vhodný pro průmyslové distribuční sítě, kde je podavače potřebují spolehlivé spínání a rychlou lokalizaci závady. Pomoci mohou indikátory poruch a digitální ochranná zařízení týmy údržby identifikují abnormální úseky efektivněji.
RMU lze nakonfigurovat s ochranou mikropočítače a funkcemi měření pro distribuční transformátory, zajišťující monitorování proudu a napětí, alarmové a ochranné funkce v rámci sítě vysokého napětí.
Pro zákazníky vyvíjející inteligentní systémy distribuce energie může RMU propojit ochranu, měření, poruchu indikační a komunikační funkce k centrálnímu monitorovacímu systému, podporující vzdálenou identifikaci poruch a efektivnější správu sítě.
Zákazník použil rozváděč hlavní kruhové hlavní jednotky Usune 22kv Sf6 Gis Rmu pro průmyslovou kruhovou síť s více příchozí a odchozí podavače. Při uvádění do provozu se zákazník zaměřil na to, zda operátoři mohou rychle identifikovat postižený vývod, když došlo k poruše mezi fázemi nebo mezi fází a zemí. Integrovaný indikátor poruchy poskytla informace o místním alarmu a pomohla personálu údržby zúžit oblast poruchy před provedením kontrola na místě.
Pro aplikaci transformátorového rozvodu si zákazník vybral RMU s mikropočítačovou ochranou a ovládací zařízení. Systém poskytoval digitální monitorování proudu a napětí spolu s ochranou a alarmem funkcí. Zákazníkovi se tato konfigurace zdála výhodnější pro monitorování provozních podmínek transformátoru než spoléhat pouze na konvenční reléovou ochranu.
Zákazník vyžadující centralizované monitorování distribuce připojil poruchovou indikaci a digitální ochranu RMU funkcí do monitorovacího centra. Když byl generován poruchový signál, monitorovací obrazovka mohla identifikovat odpovídající poruchové části, což umožňuje operačnímu týmu určit, kde byla vyžadována kontrola v terénu a zlepšit efektivitu odstraňování problémů.
Pro zákazníky provozující RMU za normálních provozních podmínek snižuje utěsněná nádrž na plyn SF6 potřebu běžná vnitřní údržba. Zákazníci také oceňují externí mechanické ovládací komponenty, protože mohou být kontrolovat nebo vyměňovat pohodlněji, když je nutná údržba.
Zhejiang Usune Electric Co., Ltd. má zavedené systémy managementu podle ISO 9001 Systém managementu jakosti, ISO 14001 Systém environmentálního managementu a ISO 45001 Systém managementu bezpečnosti a ochrany zdraví při práci.

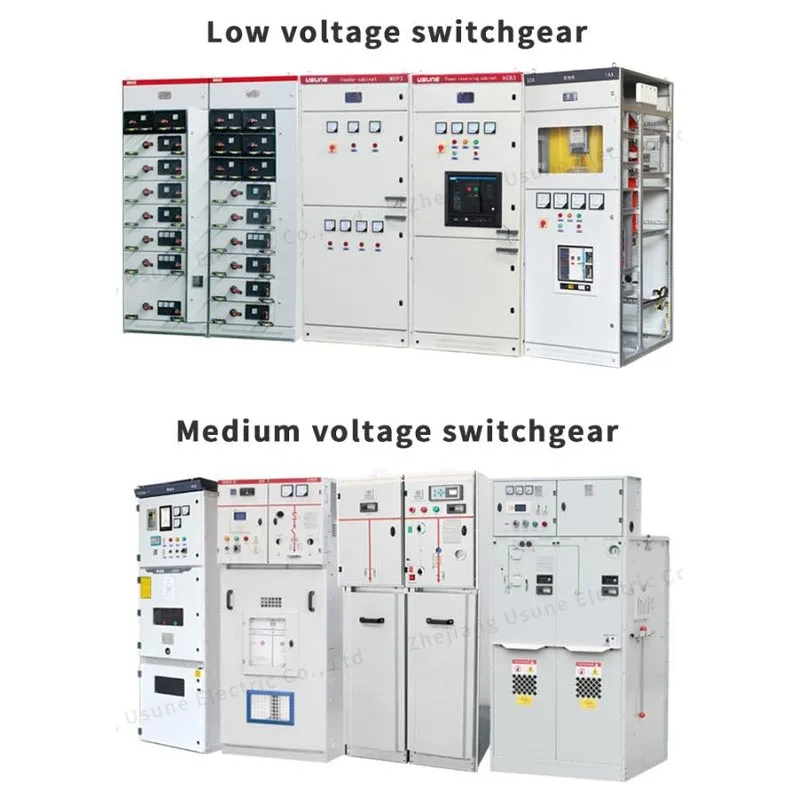

Aby byly splněny různé požadavky mezinárodního trhu, výrobky pro rozváděče středního napětí Usune byly relevantní Standardní typové zkoušky IEC a GB, přičemž příslušné produkty získávají certifikaci CE. Tyto systémy podporují konzistentně kvalita výroby, testování produktů a technická shoda pro projekty distribuce středního napětí.
Ano. RMU může být vybaveno indikátory poruch schopnými detekovat mezifázové a mezifázové poruchy a poskytování místních alarmových indikací.
Ano. Při vybavení odpovídajícím komunikačním a monitorovacím systémem lze přenášet informace o poruchách do monitorovacího centra, kde lze zobrazit postižený úsek a polohu poruchy.
Za normálních provozních podmínek nevyžaduje tlakově uzavřený systém speciální rutinní kontrolu plynu. The tlakoměr by měl být před provozem zkontrolován a za normálních podmínek by měl zůstat v zelené oblasti.
Řada USRM6 je navržena pro životnost více než 30 let za normálních provozních podmínek, s an očekávaná roční míra úniku plynu nižší než 0,1 %.
Usune kombinuje utěsněnou izolaci SF6, indikaci poruchy, indikaci živých částí, bezpečnostní blokování, digitální ochrana a provoz s nízkými nároky na údržbu v jednom řešení RMU středního napětí, díky čemuž je vhodný pro moderní ring síťové a inteligentní distribuční aplikace.
