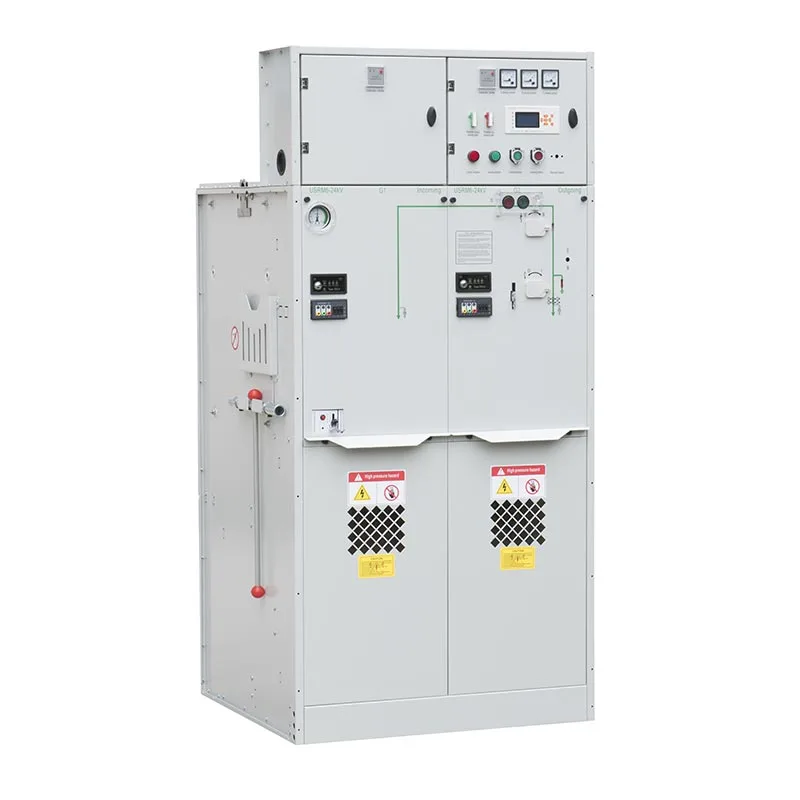

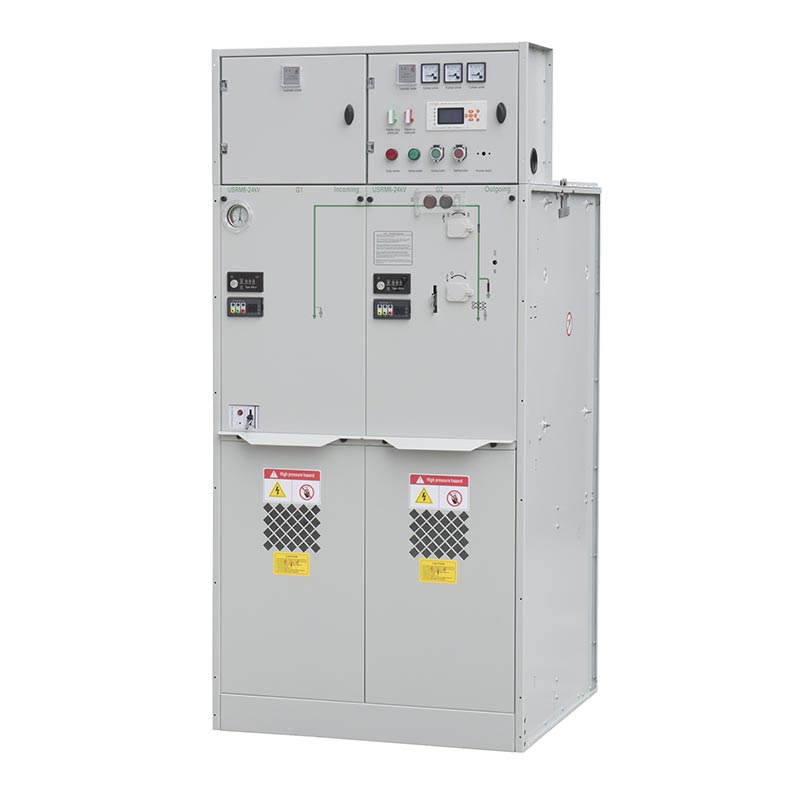

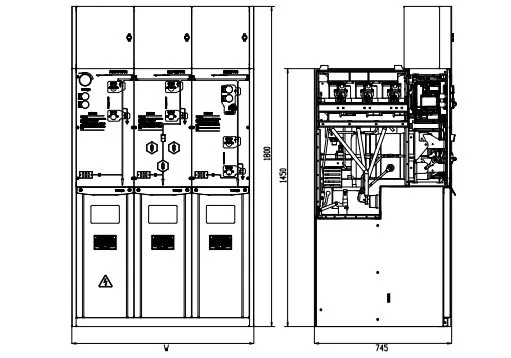

Plynem izolovaný rozváděč Usune 24 kV je k dispozici s různými funkčními jednotkami, které odpovídají konkrétní distribuci požadavky. Jednotka C je jednotka přepínání zátěže pro spínání a řízení distribuce zátěže, jednotka F je zátěž Kombinovaná jednotka vypínače a pojistky pro ochranu transformátoru a podavače a jednotka V je jednotka vypínače pro aplikace vyžadující pokročilé spínací a ochranné funkce.
Se svou kompaktní uzavřenou strukturou, flexibilní funkční konfigurací a spolehlivým izolačním výkonem, Usune poskytuje praktické řešení pro zákazníky, kteří chtějí zlepšit bezpečnost distribuce energie a zároveň omezit instalaci prostor.
Utěsněné provedení s plynovou izolací umisťuje hlavní elektrické komponenty do uzavřené skříně, čímž se snižuje jejich vystavení prachu, vlhkosti a vnějšímu znečištění. Tato kompaktní konstrukce pomáhá optimalizovat instalační prostor a je zvláště vhodný pro rozvodny, průmyslové závody a městské rozvodné projekty, kde je dostupný prostor omezený.
Plynem izolovaný rozváděč Usune 24kV podporuje různé funkční konfigurace podle distribuční sítě požadavky. Jednotka C používá pro spolehlivé spínání zátěže spínač zátěže, jednotka F kombinuje odpojení zátěže vypínač s pojistkami pro ochranu transformátoru a vývodu, zatímco V jednotka používá pro aplikace jistič vyžadující komplexnější spínací a ochranné schopnosti.
Rozváděč je navržen pro okolní teploty od -40 °C do +50 °C, přičemž průměrná 24hodinová teplota není přesahující 35°C. Může být použit ve výškách až 4 000 m, přičemž zvláštní pozornost by měla být věnována nabíjení plynu tlak, když je zařízení instalováno nad 1000 m. U vysokohorských instalací konečná konfigurace by měl být potvrzen s Usune podle skutečných provozních podmínek.
Uzavřená konstrukce pomáhá snižovat vliv znečištění životního prostředí na vnitřní komponenty, které mohou zjednodušit rutinní správu zařízení. Díky tomu je rozváděč vhodný pro zákazníky, kteří potřebují spolehlivost zařízení středního napětí se sníženou údržbou.
Standardní provozní nadmořská výška je do 4 000 m. Pokud je zařízení instalováno v nadmořské výšce vyšší než 1 000 m, plnicí tlak lze upravit podle skutečné nadmořské výšky instalace. Pro instalace nad 2000 m, je třeba věnovat zvláštní pozornost sníženému atmosférickému tlaku a z toho vyplývajícím požadavkům na izolaci.
Zařízení je navrženo pro okolní teplotu v rozsahu -40 °C až +50 °C s průměrnou teplotou nad 24 hodiny nepřesahující 35 °C. Tento široký rozsah provozních teplot umožňuje, aby rozváděč obsluhoval jak studené oblasti, tak i aplikace v horkém klimatu, když celkové podmínky projektu splňují stanovené požadavky.
Relativní vlhkost je navržena pro podmínky ne více než 95 % během 24 hodin a ne více než 90 % na měsíční bázi. Prostředí instalace by také nemělo obsahovat výbušné nebo korozivní plyny, které by mohly nepříznivě ovlivnit zařízení.
Rozváděč by měl být instalován v místech bez výbušných nebo korozivních plynů nebo silných otřesů a nárazů. The úroveň znečištění životního prostředí by neměla překročit úroveň III podle GB/T 5582. Zvláštní provozní podmínky by měly být sděleny výrobci před výrobou, aby mohla být provedena vhodná konfigurace zařízení potvrzeno.
Jednotka C je určena pro spínání vysokonapěťových zátěží a řízení rozvodů. Poskytuje praktickou konfigurace pro podavače a síťové aplikace, kde je vyžadováno spolehlivé přepínání zátěže bez potřeby a uspořádání ochrany založené na jističi.
Jednotka F kombinuje odpínač zátěže s pojistkami, které zajišťují spínací a ochranné funkce. Je to zvláště vhodné pro aplikace s transformátory, kde jsou kompaktní zařízení a účinná ochrana proti zkratu vyžadováno.
Jednotka V používá jistič pro aplikace vyžadující komplexnější spínací a ochranné funkce. Je vhodný pro rozvody vysokého napětí, kde dochází k přerušení obvodu a koordinaci ochran důležité požadavky.
| Žádný. | Položky | Jednotka | Jednotka vypínače zátěže | kombinovaná jednotka | Jednotka jističe |
| 1 | Jmenovité napětí | kV | 24. 12 | 24. 12 | 24. 12 |
| 2 | Jmenovitá frekvence | Hz | 50 | 50 | 50 |
| 3 | Jmenovitý proud | A | 630 | 125 (závisí na proudu pojistky) | 630 |
| 4 | Jmenovitá úroveň izolace–1min Odolné frekvenční napětí–mezi fáze, zem | kV | 42/65 | 42/65 | 42/65 |
| Jmenovitá úroveň izolace 1 min. Odolná vzdálenost mezi napětím a frekvencí | kV | 48/79 | 48/79 | 48/79 | |
| Jmenovitá úroveň izolace-1min Frekvenční výdržné napětí-Řízení a pomocný obvod | kV | 2/2 | 2/2 | 2/2 | |
| Jmenovitá úroveň izolace – Impuls osvětlení vydrží napětí – fáze Inter, zem | kV | 75/125 | 75/125 | 75/125 | |
| Jmenovitá úroveň izolace – Impuls osvětlení vydrží napěťově izolační vzdálenost | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Jmenovitý zkratový proud | kA/s | 25/4 | —— | 25/4 |
| 6 | Jmenovitý špičkový výdržný proud | kA | 63 | —— | 63 |
| 7 | Jmenovitý zkratový proud | kA | 63 | Omezeno VN pojistkou | 63 |
| 8 | Jmenovitý zkratový vypínací proud | kA | —— | Omezeno VN pojistkou | 25/25 |
| 9 | Jmenovitý přenosový proud | A | —— | 1700/1400 | —— |
| 10 | Jmenovitý vypínací proud aktivní zátěže | A | 630 | —— | —— |
| 11 | Jmenovitý vypínací proud v uzavřené smyčce | A | 630 | —— | 630 |
| 12 | Mechanický odpínač/CB | Times | 10000 | 10000 | 20000 |
| Mechanická izolace/uzemňovací spínač | Times | 5000 | 5000 | 5000 | |
| 13 | Odpor obvodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Jmenovitý nabíjecí tlak（20℃ přetlak） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Roční relativní míra úniku plynu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stupeň ochrany IP-Skříň | IP4X | IP4X | IP4X | |
| Stupeň ochrany IP-Nádrž na plyn | IP67 | IP67 | IP67 |
Plynem izolovaný rozváděč Usune 24 kV lze použít v průmyslových závodech, kde je spolehlivé spínání vysokého napětí a ochrana je nezbytná pro nepřetržitou výrobu. Kompaktní skříň pomáhá optimalizovat prostor v elektrické místnosti, zatímco konfigurace C, F a V umožňují přizpůsobení zařízení různým podavačům a transformátorům požadavky.
Jednotky F a V lze konfigurovat pro aplikace s transformátory a vývody, kde fungují ochranné a spínací funkce je třeba integrovat do kompaktního vysokonapěťového systému. Uzavřený design také pomáhá chránit vnitřní komponenty z kontaminace životního prostředí.
Městské rozvodny, komerční zařízení a projekty infrastruktury mají často přísné požadavky na vybavení velikost a provozní spolehlivost. Kompaktní design Usune 24kV plynem izolovaný rozváděč je vhodný pro projekty, kde je omezený prostor pro instalaci a je vyžadován spolehlivý rozvod středního napětí.
Plynem izolovaný rozváděč používá uzavřenou a kompaktní konstrukci, která umožňuje požadované spínání a ochranu funkce, které mají být integrovány do menší instalační plochy. Tradiční vzduchem izolované rozváděče obecně vyžaduje větší elektrické vůle, což má za následek vyšší nároky na prostor.
Uzavřená konstrukce plynem izolovaného rozváděče Usune snižuje přímé vystavení vnitřních elektrických součástí prachu, vlhkosti a vnějšímu znečištění. Tradiční vzduchem izolované zařízení je více závislé na okolní prostředí instalace a může vyžadovat další ochranu životního prostředí v náročných místech.
Jednotky C, F a V umožňují zákazníkům zvolit různé spínací a ochranné funkce podle jejich potřeby požadavky na distribuci. Tento modulární přístup poskytuje větší flexibilitu než použití jediného pevného rozváděče konfigurace pro různé aplikace.
Usune 24kV plynem izolovaný rozváděč je navržen s odkazem na platné čínské normy pro střední napětí rozvaděče a elektrická zařízení, včetně GB 3804-2004 pro vysokonapěťové střídavé odpínače zátěže, GB 1984-2014 pro vysokonapěťové AC vypínače, GB 16926-2009 pro kombinace vysokonapěťových AC vypínačů a pojistek a GB 1985-2014 pro vysokonapěťové AC izolační a uzemňovací spínače.
Zařízení také odkazuje na GB 3906-2006 pro 3,6kV–40,5kV AC kovově uzavřené rozváděče a ovládací zařízení, GB/T 11022-2011 pro běžné technické požadavky na vysokonapěťové spínací a řídicí přístroje, GB 4208-2008 pro kryt ochrana, GB/T 5582-1993 pro úrovně vnějšího znečištění izolace a DL/T 404-2007 pro střídavý kovový rozváděč a ovládací zařízení.
Mezi další použitelné požadavky patří GB/T 13384-2008 pro mechanické a elektrické technické podmínky výrobku, GB 191-2008 pro balení a přepravní značení a GB 311.1-2012 pro koordinaci izolace vysokého napětí přenosová a distribuční zařízení. Konečné použitelné normy by měly být potvrzeny podle produktu konfigurace a cílový trh.

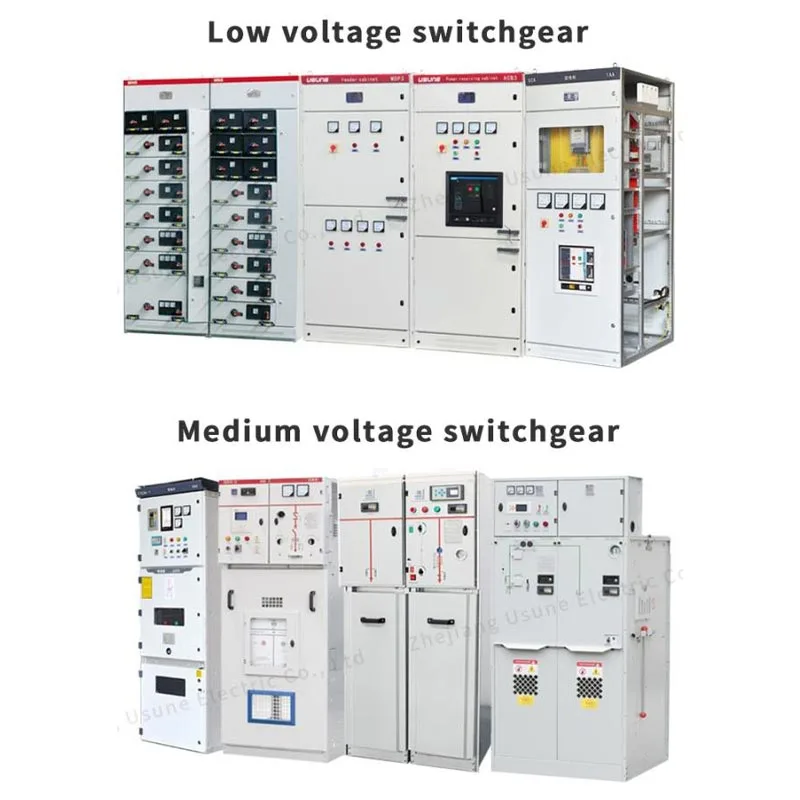

Rozváděče středního napětí Usune byly použity v průmyslových projektech, jako jsou chemické závody a výroba zařízení. Zákazníci se zaměřují na stabilní provoz, kompaktní instalaci a spolehlivý výkon ochrany. The utěsněná konstrukce izolovaná plynem pomáhá snižovat vliv prachu, vlhkosti a okolních podmínek, podporuje dlouhodobá spolehlivost zařízení.
Produkty Usune byly dodány pro infrastrukturní a energetické projekty, včetně vodních elektráren, ropy skladovací zařízení a dopravní projekty. Zákazníci oceňují flexibilní funkční konfiguraci C, F a V, což umožňuje přizpůsobit rozváděč různým požadavkům na spínání, ochranu a distribuci.
Na základě projektových aplikací zákazníci oceňují především rozváděč Usune pro jeho kompaktní design, spolehlivost izolační výkon, flexibilní konfigurace a nízké nároky na údržbu. Modulární struktura pomáhá zákazníci volí vhodná řešení podle různých rozvodů vysokého napětí.
Zhejiang Usune Electric Co., Ltd. má zavedený komplexní systém managementu kvality dle ISO 9001 Quality Systém managementu, systém environmentálního managementu ISO 14001 a management bezpečnosti a ochrany zdraví při práci ISO 45001 Systém.
Pro splnění různých požadavků trhu splňuje Usune 24kV plynem izolovaný rozváděč odpovídající typ normy IEC a GB testy a získal CE certifikaci. Produkty jsou vyráběny pod přísnými postupy kontroly kvality na podporu spolehlivý výkon, bezpečnost a dodržování předpisů pro globální aplikace distribuce středního napětí.
Specifikovaný rozsah okolní teploty je -40 °C až +50 °C, s průměrnou teplotou za 24 hodin nepřesahující 35 °C.
Uvedená relativní vlhkost není více než 95 % během 24 hodin a ne více než 90 % měsíčně. The zařízení by mělo být instalováno v prostředí bez výbušných nebo korozivních plynů a v rámci specifik úroveň znečištění.
Ano. Funkční jednotky C, F a V lze volit dle distribuční sítě zákazníka, spínání a požadavky na ochranu. Pro speciální provozní prostředí by zákazníci měli příslušné podmínky poskytnout předem objednání, aby Usune mohl vyhodnotit vhodnou konfiguraci.
Návrh produktu odkazuje na platné normy GB a DL/T, včetně požadavků týkajících se vypínačů zátěže, jističe, kombinace pojistek, kovové rozváděče, ochrana skříně, koordinace izolace a obecné technické požadavky na vysokonapěťové rozváděče.
Zhejiang Usune Electric Co., Ltd. poskytuje vysokonapěťová elektrická zařízení pro různé rozvody energie požadavky. Plynem izolovaný rozváděč 24 kV kombinuje kompaktní uzavřenou konstrukci s flexibilními C, F a V funkční jednotky, umožňující zákazníkům konfigurovat zařízení podle konkrétních síťových požadavků.
Usune také podporuje technickou komunikaci pro speciální provozní podmínky. Pro aplikace zahrnující vysoké nadmořské výšce, extrémním teplotám nebo jiným nestandardním podmínkám prostředí mohou zákazníci poskytnout detaily projektu před objednáním, aby bylo možné správně vyhodnotit konfiguraci zařízení a provozní parametry.
