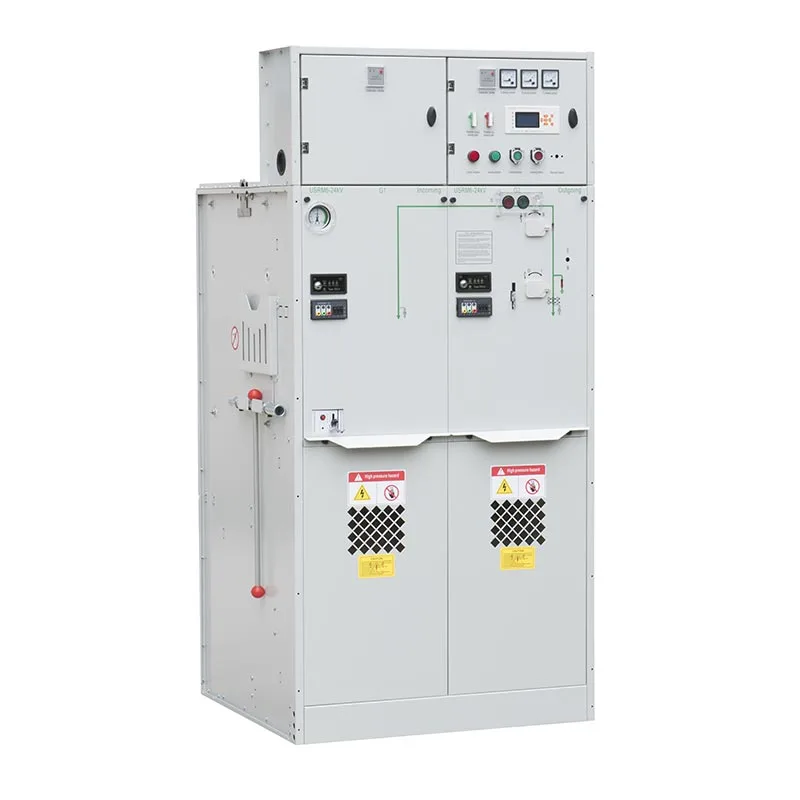

S plně izolovaným a uzavřeným primárním okruhem, nádrží na plyn z nerezové oceli IP67, rozšiřitelným systémem přípojnic a spolehlivý ovládací mechanismus, plynem izolovaný rozváděč Usune 630A je vhodný pro průmyslové závody, transformátor rozvodny, okružní sítě, komerční zařízení a projekty infrastruktury, kde je kompaktní instalace, bezpečnost a dlouhodobá spolehlivost je důležitá.

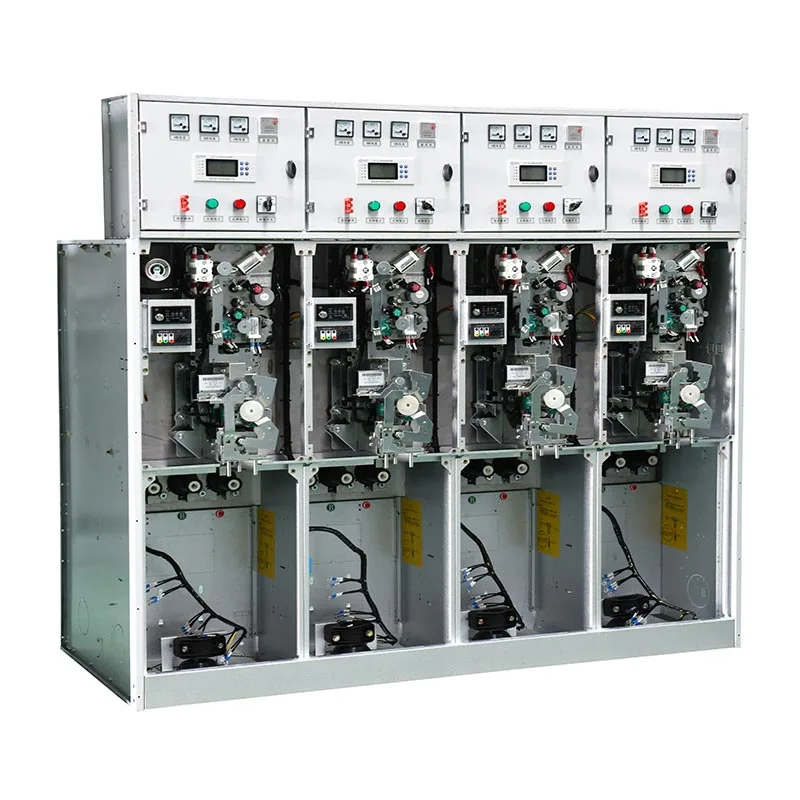

Různé projekty distribuce energie vyžadují různé spínací, ochranné a měřicí funkce. USRM6 řada umožňuje kombinovat moduly C, F, V, M a PT podle aktuálního návrhu sítě. Až šest standardních funkční jednotky lze integrovat do jednoho zásobníku izolačního plynu SF6, zatímco rozšiřitelné jednotky lze propojit skrz plně izolované a uzavřené konektory přípojnic.
Konfigurace 630A je určena pro rozvody středního napětí vyžadující vyšší proudovou zátěž schopnost. Může být konfigurován pro příchozí a odchozí vývody, připojení transformátorů, kruhové sítě a další uspořádání rozvodů dle elektrické soustavy zákazníka.
Hlavní přípojnice a primární spínací prvky jsou uzavřeny uvnitř nerezové svařované plynové nádrže s IP67 ochranu. Tato struktura pomáhá izolovat vnitřní elektrické komponenty od prachu, vniknutí vody, kondenzace a další vnější vlivy prostředí, díky čemuž je rozváděč vhodný pro náročná instalační prostředí.
Primární okruh je uzavřen uvnitř plynové nádrže a připojen k externím okruhům přes izolované průchodky a plně izolované oddělitelné konektory snižující přímé vystavení komponentům pod napětím. Systém také obsahuje zařízení pro uvolnění tlaku, kanál pro vypouštění tlaku a systém mechanického blokování, které pomáhají snížit provozních rizik a zabránit nesprávným spínacím operacím.
Usune nezávisle vyvíjí a navrhuje pružinový ovládací mechanismus pro řadu USRM6. Mechanismus je řízená prostřednictvím procesů návrhu, výroby a zaběhnutého uvedení do provozu pro zlepšení mechanické konzistence, provozní stabilita a dlouhodobá spolehlivost.
Jednotka C je určena pro spínání zátěže a řízení distribuce. Je vhodný pro vstupní a výstupní podavač aplikace a systémy kruhových sítí, kde je vyžadováno spolehlivé přepínání zátěže.
Jednotka F kombinuje odpínač zátěže s pojistkami, které zajišťují spínací a ochranné funkce. Je to zvláště vhodné pro aplikace s transformátory vyžadujícími kompaktní ochranné zařízení.
Jednotka V používá jistič pro aplikace vyžadující komplexní spínací a ochranné funkce. to je vhodné pro vývody a distribuční místa, kde je důležité přerušení obvodu a koordinace ochrany.
Jednotka M poskytuje vyhrazenou konfiguraci pro elektrické měření a požadavky na měření. Může být integrován s dalšími funkčními moduly pro vytvoření kompletního rozvodu vysokého napětí.
Jednotka PT je určena pro měření napětí přípojnic a související požadavky na monitorování. Lze jej kombinovat s další moduly dle projektu elektroinstalace.

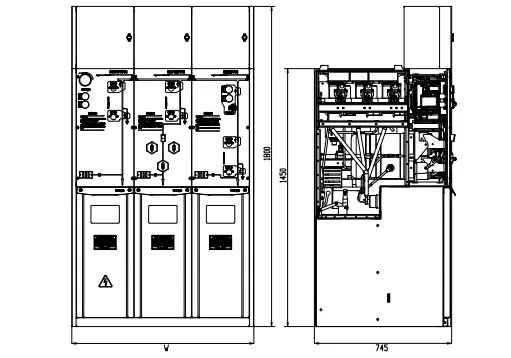

| Žádný. | Položky | Jednotka | Jednotka vypínače zátěže | kombinovaná jednotka | Jednotka jističe |
| 1 | Jmenovité napětí | kV | 24. 12 | 24. 12 | 24. 12 |
| 2 | Jmenovitá frekvence | Hz | 50 | 50 | 50 |
| 3 | Jmenovitý proud | A | 630 | 125 (závisí na proudu pojistky) | 630 |
| 4 | Jmenovitá úroveň izolace–1min Odolné frekvenční napětí–mezi fáze, zem | kV | 42/65 | 42/65 | 42/65 |
| Jmenovitá úroveň izolace 1 min. Odolná vzdálenost mezi napětím a frekvencí | kV | 48/79 | 48/79 | 48/79 | |
| Jmenovitá úroveň izolace-1min Frekvenční výdržné napětí-Řízení a pomocný obvod | kV | 2/2 | 2/2 | 2/2 | |
| Jmenovitá úroveň izolace – Impuls osvětlení vydrží napětí – fáze Inter, zem | kV | 75/125 | 75/125 | 75/125 | |
| Jmenovitá úroveň izolace – Impuls osvětlení vydrží napěťově izolační vzdálenost | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Jmenovitý zkratový proud | kA/s | 25/4 | —— | 25/4 |
| 6 | Jmenovitý špičkový výdržný proud | kA | 63 | —— | 63 |
| 7 | Jmenovitý zkratový proud | kA | 63 | Omezeno VN pojistkou | 63 |
| 8 | Jmenovitý zkratový vypínací proud | kA | —— | Omezeno VN pojistkou | 25/25 |
| 9 | Jmenovitý přenosový proud | A | —— | 1700/1400 | —— |
| 10 | Jmenovitý vypínací proud aktivní zátěže | A | 630 | —— | —— |
| 11 | Jmenovitý vypínací proud v uzavřené smyčce | A | 630 | —— | 630 |
| 12 | Mechanický odpínač/CB | Times | 10000 | 10000 | 20000 |
| Mechanická izolace/uzemňovací spínač | Times | 5000 | 5000 | 5000 | |
| 13 | Odpor obvodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Jmenovitý nabíjecí tlak（20℃ přetlak） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Roční relativní míra úniku plynu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stupeň ochrany IP-Skříň | IP4X | IP4X | IP4X | |
| Stupeň ochrany IP-Nádrž na plyn | IP67 | IP67 | IP67 |
Hlavní výhodou řady USRM6 je její schopnost přizpůsobit se různým strukturám distribuční sítě. Zákazníci lze použít jednotky C pro spínání zátěže, jednotky F pro ochranu transformátoru, jednotky V, kde je ochrana jističem a jednotky M nebo PT, když je potřeba měření a měření napětí.
Pro aplikace kruhové hlavní sítě lze různé moduly kombinovat do kruhové hlavní skříně. Při budoucí expanzi Je vyžadováno, plně izolované a uzavřené konektory přípojnic umožňují připojení dalších jednotek bez nutnosti výměny základní spínací platforma.
Plynová nádrž z nerezové oceli poskytuje krytí IP67, což pomáhá zabránit vnikání prachu a vody do primární části přihrádka na vybavení. Uzavřená konstrukce také poskytuje krátkodobou ochranu proti zaplavení a kondenzaci.
Toto provedení je cenné pro průmyslové provozy, podzemní rozvodny a další místa, kde je vlhkost, prašnost popř kontaminace životního prostředí by mohla ovlivnit konvenční elektrická zařízení.
| Klíčová úvaha | Usune 630A plynem izolovaný rozváděč | Konvenční vzduchem izolovaný rozváděč |
| Primární okruh | Plně uzavřeno v plynové nádrži | Více vystaveno okolnímu prostředí |
| Ochrana | Nádrž na plyn IP67 | Více záleží na podmínkách instalace |
| Konfigurace | Modulární kombinace C/F/V/M/PT | Obvykle pevná konfigurace skříně |
| Rozšíření | Rozšiřitelné připojení izolované přípojnice | Může vyžadovat další instalační prostor |
| Instalace | Kompaktní konstrukce | Obecně vyžaduje větší vůli |
| Přizpůsobivost prostředí | Snížený vliv prachu a vlhkosti | Více záleží na okolních podmínkách |
| Bezpečnost | Uzavřený primární okruh a mechanické blokování | Ochrana závisí na struktuře zařízení |
U továren s více napájecími a transformátorovými přípojkami mohou zákazníci kombinovat jednotky C, F a V podle různé funkce obvodu. Modulární struktura zjednodušuje konfiguraci systému v uzavřeném primárním systému obvod podporuje spolehlivý provoz v průmyslovém prostředí.
Tam, kde je prostor pro instalaci omezený, kompaktní konstrukce s plynovou izolací umožňuje spínání, ochranu a měření funkce, které mají být integrovány do menšího prostoru. Jednotky M a PT lze přidat, pokud projekt vyžaduje vyhrazené funkce měření.
Pro kruhové síťové aplikace lze kombinovat více funkčních modulů do kruhové hlavní skříně. The rozšiřitelný systém přípojnic poskytuje dodatečnou flexibilitu, když distribuční síť vyžaduje budoucí rozšíření.
Výrobní zákazník si vybral plynem izolovaný rozváděč Usune 630A pro modernizaci rozvodu středního napětí. The zákazník zaměřený na kompaktní instalaci, spolehlivý provoz a budoucí rozšíření. Po aplikaci zákazník ocenili modulární konfiguraci C/F/V/M/PT, která zjednodušila integraci systému a zlepšila prostor využití.
Pro projekt kruhové rozvodné sítě zákazník požadoval flexibilní spínací a ochranné funkce. USRM6 řada splnila požadavek prostřednictvím rozšiřitelných kombinací modulů a izolovaných přípojnic. Zákazník uznal jeho stabilní provoz, kompaktní design a pohodlnou možnost rozšíření systému.
Zákazník pracující v prostředí s vysokou vlhkostí si vybral plynem izolovaný rozváděč Usune kvůli jeho IP67 konstrukce uzavřené plynové nádrže. Zákazník ocenil zlepšenou ochranu proti vlhkosti, kondenzaci a vnějším vlivům kontaminaci, což pomáhá snižovat požadavky na údržbu.

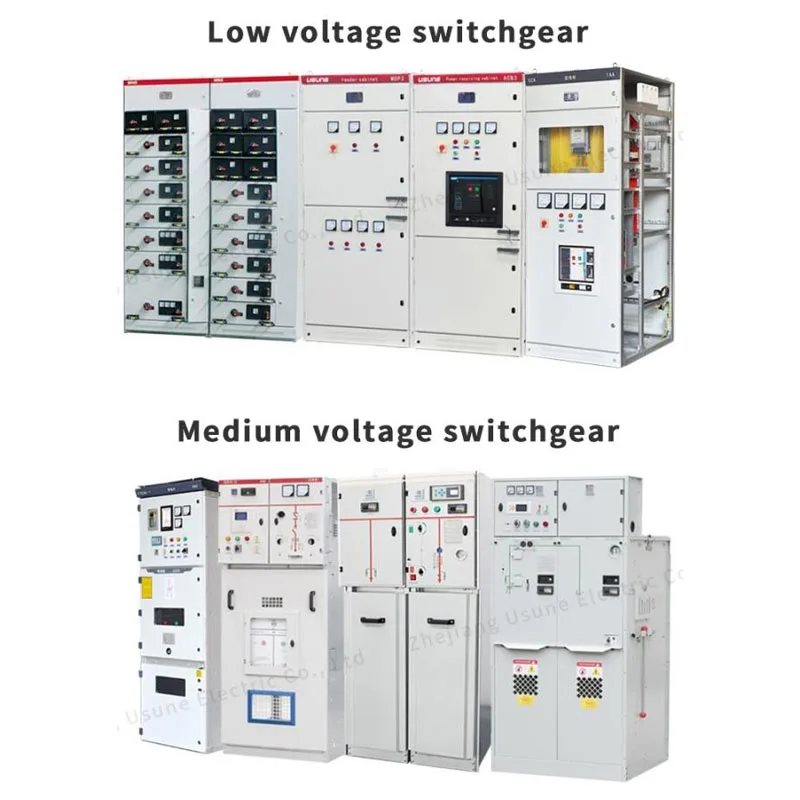

Zhejiang Usune Electric Co., Ltd. má zavedené systémy managementu podle ISO 9001 Systém managementu jakosti, ISO 14001 Systém environmentálního managementu a ISO 45001 Systém managementu bezpečnosti a ochrany zdraví při práci.
Aby byly splněny různé požadavky mezinárodního trhu, výrobky pro rozváděče středního napětí Usune byly relevantní Standardní typové zkoušky IEC a GB, přičemž příslušné produkty získávají certifikaci CE. Tyto certifikace a kvalita systémy řízení podporují konzistentní kvalitu výroby a poskytují dokumentaci pro zákazníky během technické hodnocení a zadávání zakázek.
Zhejiang Usune Electric Co., Ltd. kombinuje modulární konstrukci rozváděče, plně uzavřenou plynovou izolaci IP67, flexibilní funkční konfigurace a řízení kvality pro poskytování spolehlivých řešení distribuce středního napětí.
Zákazníkům, kteří si zakoupí 630A elektrický panelový plynem izolovaný rozváděč, může Usune poskytnout vhodné konfigurace podle spínacích funkcí, požadavků na ochranu, potřeb měření, uspořádání přípojnic a instalace podmínky. To zákazníkům umožňuje vybudovat kompaktní a flexibilní rozváděčový systém na základě jejich skutečného výkonu požadavky na distribuci.
630A se týká konfigurace jmenovitého proudu rozváděče. Skutečný provozní proud, úroveň napětí a elektrická konfigurace by měla být zvolena podle distribuční soustavy a projektu zákazníka požadavky.
Systém podporuje jednotku vypínače zátěže C, kombinační jednotku vypínače zátěže F + pojistku, jednotku vypínače V, M Jednotka měření a přípojnice PT Jednotka PT. Tyto moduly lze kombinovat podle požadovaného rozvodu energie funkcí.
V rámci jedné nádrže izolačního plynu SF6 lze vytvořit až šest standardních modulových jednotek. Rozšiřitelné konfigurace jsou také k dispozici prostřednictvím plně izolovaných a uzavřených přípojnicových konektorů.
Plynová nádrž má stupeň krytí IP67, který pomáhá chránit primární okruh před prachem, vniknutím vody, kondenzace a krátkodobé záplavové podmínky.
