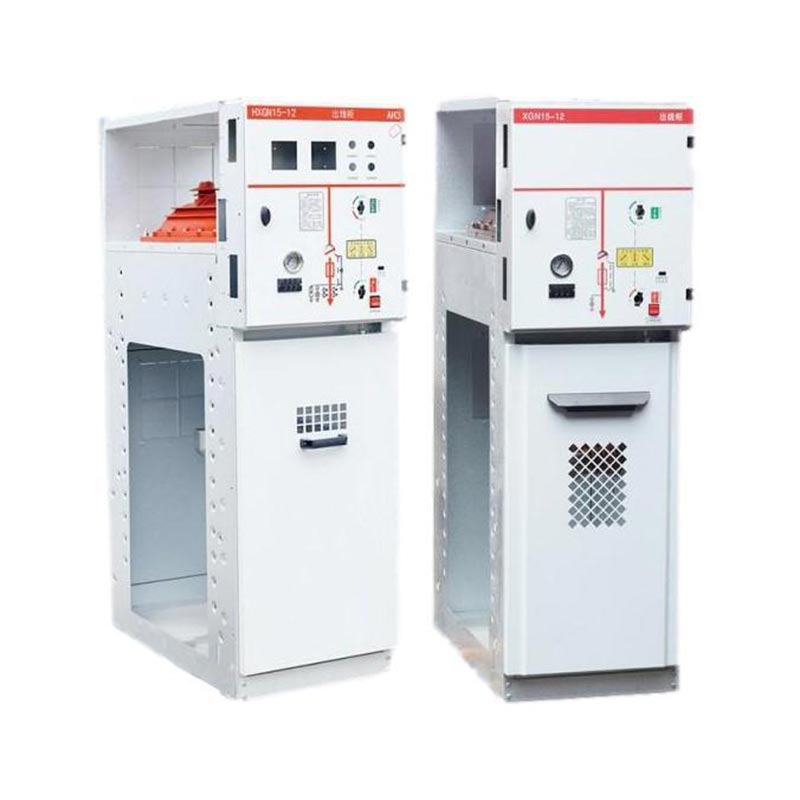

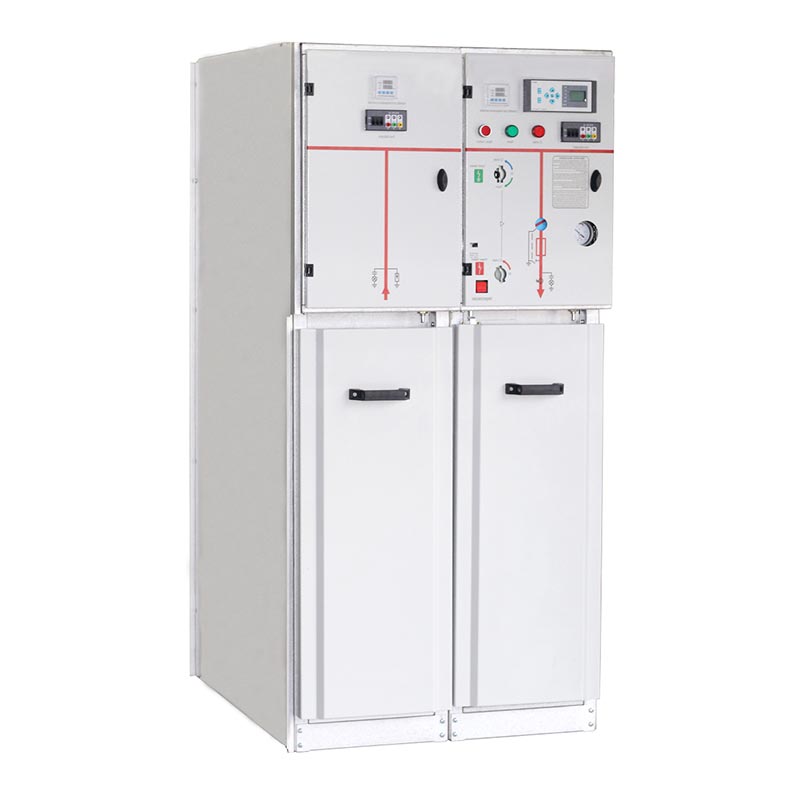

Jednotka kruhové rozvodny 630a Sf6

Jednotka okružní rozvodny USUNE 630a Sf6 je vysoce výkonné zařízení pro rozvod středního napětí nezávisle na sobě. vyvinuté a vyrobené společností Zhejiang Yousi Electric Co., Ltd. (profesionální výrobce integrující výzkum a vývoj, výroba a prodej elektrozařízení). Tento produkt se vyznačuje pevnou kovovou uzavřenou konstrukcí krabicového typu Plyn SF6 jako izolace a médium pro zhášení oblouku. Primárně se používá, je vybaven plynem izolovanými pojistkami SF6 v sekundárních distribučních sítích s maximálním jmenovitým napětím 36kV a jmenovitým proudem 630A, dokonale adaptabilní podle požadavků na napájení systémů AC 50/60Hz.

Jako přední dodavatel v čínském průmyslu elektrických zařízení se USUNE řídí filozofií vysoce kvalitní výroby. Tato kruhová hlavní jednotka 630A SF6 se vyrábí ve standardizované továrně společnosti, kde je přísná kontrola kvality implementováno v celém procesu od komponentů až po hotový produkt, což zajišťuje spolehlivost produktu a konzistence.

Základní vlastnosti produktu

1. Kompaktní a lehký design

Ring Main Unit 630a SF6 má kompaktní konstrukci a lehký design, což efektivně šetří instalační prostor a snížení nákladů na dopravu a instalaci. Plášť z epoxidové pryskyřice poskytuje těsné utěsnění, takže je vhodný pro prostorově omezené scénáře, jako jsou malé strojovny a prefabrikované rozvodny, vylepšení na místě flexibilita aplikace.

2. Výborná izolace a potlačení oblouku

Uzavřené pouzdro je naplněno plynem SF6, který poskytuje vynikající izolaci a potlačení oblouku. to je vysoce odolný proti vlhkosti a znečištění, což umožňuje stabilní provoz v drsném prostředí a téměř bezúdržbový provoz, což výrazně snižuje následné náklady na údržbu.

3. Jednoduchá obsluha a snadná instalace

Jednotka kruhové rozvodny 630a SF6 se vyznačuje předním kabelovým připojením se všemi ovládacími funkcemi centralizovanými na předního panelu, což zjednodušuje proces ovládání a usnadňuje ovládání a ladění. Je lehký a kompaktní design zefektivňuje instalaci a umožňuje rychlé nasazení po instalaci.

4. Bohaté příslušenství

Různé doplňky, jako jsou relé, transformátory a svodiče přepětí, mohou být vybaveny tak, aby vyhovovaly různým funkční požadavky různých scénářů distribuce energie, zvyšující přizpůsobivost produktu a praktičnost.

Použitelné scénáře

Jednotka kruhové rozvodny USUNE 630a SF6 je široce používána v průmyslových a občanských kabelových sítích a napájecích terminálech. Je zvláště vhodný pro malé sekundární rozvodny, rozvodny, městské bytové rozvody, průmyslové a těžařské podniky, nákupní centra, letiště, metro, větrné elektrárny, nemocnice, stadiony, železnice a další místa, které poskytují spolehlivé napájení pro různé scénáře.

Provozní podmínky

Aby byl zajištěn stabilní a bezpečný provoz, má tato kruhová hlavní jednotka přísné požadavky na ochranu životního prostředí, a to následovně:

- Nadmořská výška: ≤ 1000 mm
- Okolní teplota: -35℃～45℃
- Relativní vlhkost: Denní průměr nepřesahující 95 %; měsíční průměr nepřesahující 90 %
- Seismická odolnost: Seismická intenzita nepřesahující 8 stupňů
- Požadavky na prostředí: Místa bez silných vibrací, nárazů, ohně, chemické koroze a nebezpečí výbuchu.

Technické parametry

Struktura a konfigurace rozváděče

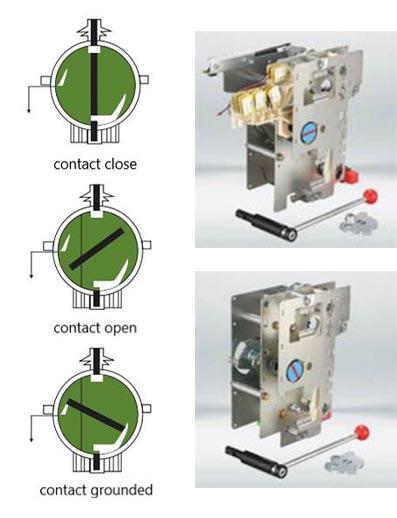

Ovládací mechanismus

(1) Dvojfunkční jednopružinový ovládací mechanismus: typ K

Spínací funkce se ovládá nezávisle pákou nebo motorem.
Funkce zemního spínače se nezávisle otevírá a zavírá pomocí ovládací páky a provozní energie je zajišťuje tlačná pružina, která se uvolní pro sepnutí nebo rozpojení kontaktu.

(2) Dvojfunkční dvoupružinový ovládací mechanismus: Typ A

Spínací funkce je ovládána nezávisle pákou nebo motorem a provozní energii zajišťuje a tlačná pružina, která se uvolní pro uzavření kontaktu. Nezávislé otevírání a zavírání pomocí tlačítka (0) nebo vypínací jednotka nebo vypínací zařízení.
Funkce zemního spínače pracuje nezávisle s ovládací pákou a provozní energii zajišťuje a tlačná pružina, která se uvolní pro sepnutí nebo rozpojení kontaktu.

(3) Volitelné součásti

Jeden elektrický provoz: AC 220V 110V; DC 220v 110v
Pomocný spínač
Jedna vypínací cívka (mechanismus typu A): AC 220V 110V; DC 220v 110v
Pomocný spínač indikátoru pojistky
Indikátor zemního spojení

Ochranné skříně spínačů a pojistek

1 Spínací přístroj Spínač a uzemňovač v pouzdře naplněném SF6.
2 přípojnice všechny ve stejné horizontální rovině, což umožňuje pozdější rozšíření rozvaděče a připojení ke stávajícímu zařízení.
3 Připojení přístupné zepředu, připojení ke svorkám spodního spínače a uzemňovače nebo spodnímu držáku pojistky. Tento oddíl je také vybaven uzemňovačem za VN pojistkami pro ochranné jednotky.
4 Ovládací mechanismus obsahuje prvky používané k ovládání spínače a uzemňovače a aktivaci odpovídajících indikací (pozitivní přerušení).
5 Nízkonapěťová instalace svorkovnice (pokud je instalována volitelná výbava motoru), NN pojistek a kompaktních reléových zařízení. V případě potřeby většího prostoru lze výšku panelu zvýšit.

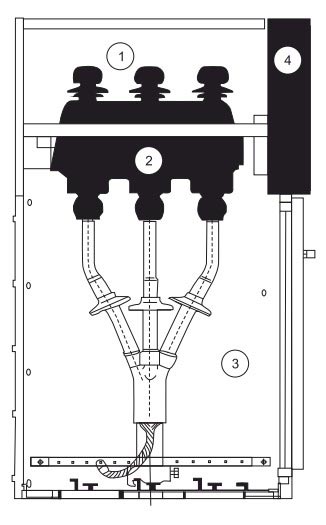

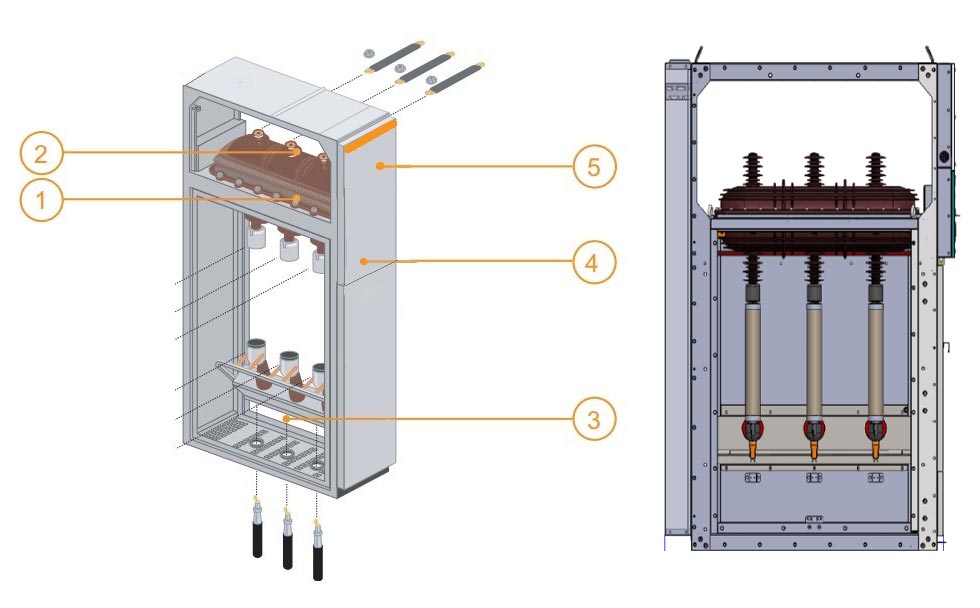

① Přípojnicová místnost
② Hlavní vypínač
③ Kabelová místnost
④ Ovládací mechanismus, blokovací mechanismus a nízkotlaká řídicí místnost

Celou rozvaděčovou skříň lze rozdělit na horní a spodní dvě jednotky, horní jednotka skříně obsahuje vč sběrnicová místnost, vypínač zátěže, místnost ovládacího mechanismu a místnost nízkého napětí a spodní jednotka je oddělena od kabelu pokoj. Celou horní jednotku lze vyměnit.

◇ Přípojnicová místnost

Místnost přípojnic je uspořádána na horní části skříně. V přípojnicové místnosti jsou připojeny hlavní přípojnice společně a protáhněte celou řadu rozváděčů.

◇ Přepínač zátěže

Rozvodna je vybavena zátěžovým spínačem fluoridu sírového typu SFG. Plášť zátěžového spínače je vyroben epoxidové pryskyřice nalité, naplněné plynným fluoridem sírovým (SF6) jako izolačním médiem, a je poskytnut plášť s pozorovacím otvorem. Rozvodna může být vybavena

s hustoměrem plynu SF6 nebo hustotou plynu s alarmovým kontaktem dle požadavků zákazníka.

◇ Kabelová místnost

Skříň zátěžového rozvaděče má prostornou kabelovnu, která slouží především pro připojení kabelů, takže jednožilové popř třížilové kabely lze připojit pomocí nejjednodušší nestíněné kabelové hlavy a také dostatečného prostoru obsahuje bleskojistku, proudový transformátor, spodní zemní spínač a další komponenty. Podle standardní provedení, dveře skříně mají pozorovací okénko a bezpečnostní blokovací zařízení. Spodní deska kabelovny s krytem těsnění a kabelovou svorkou vhodné velikosti s nosnou konzolou. Spodní deska kabelovny a zárubeň mohou být odstranit, aby se usnadnila instalace kabelu.

◇ Ovládací mechanismus, blokovací mechanismus a nízkotlaká kontrolní místnost

Místnost s blokovaným mechanismem funguje také jako ovládací panel. Nízkonapěťová místnost je vybavena pružinovým pohonem mechanismus s ukazatelem polohy a mechanickým blokovacím zařízením a může být vybaven i pomocným kontakty, vypínací cívky, nouzové vypínací mechanismy, kapacitní živé displeje, zámky na klíče a elektrická ovládací zařízení. Zároveň lze prostor nízkotlaké komory vybavit i regulačními smyčkami, měřiči a ochran relé a skříň o šířce 750 mm má dvě totožné nízkotlaké komory pro další příslušenství.

Konfigurační parametr krytu

Příchozí LBS

Trafo chránit

Měření

Cbog w/.metr

Cb odchozí

Popis operace

1. Obsluha rukojeti: Postavte se před rozvaděč, zvedněte horní část rukojeti a zatlačte dopředu, druhou rukou držte konec rukojeti pro otáčení.
2. Ujistěte se, že dvířka skříně jsou před napájením řádně zavřená nebo oddělená od uzemnění.
3. Před zapnutím a vypnutím je nutné zkontrolovat tlakoměr spínače.

Zapněte napájení

1.Ujistěte se, že jsou dvířka skříně zavřená. Vložte rukojeť do horního provozního otvoru a otočte ji o 180° proti směru hodinových ručiček, dokud neuslyšíte zvuk oddělovací brzdy. Centrální indikátor panelu je na svém místě; spodní dvířka jsou zavřená a uzemňovací spínač je vypnutý.
2. Vložte ovládací rukojeť do spodního ovládacího otvoru a otočte ji o 180° ve směru hodinových ručiček, dokud neuslyšíte zvuk zavírání; centrální indikátor panelu je v poloze D; spínač se zapne a poté je operace napájení dokončena.

Vypněte napájení

1. Vypněte: Vložte ovládací rukojeť do spodního provozního otvoru a otočte proti směru hodinových ručiček o 180°, dokud neuslyšíte oddělení hlasu brzdy (tlačítko pro přímé použití, pokud je tlačítko); střed panelu je v poloze, pak spínač bude vypnuto.
2. Zkontrolujte, zda je živý displej vypnutý, abyste se ujistili, že kabelová místnost je elektricky neutrální; vložte ovládací rukojeť do horního provozního otvoru a otočte ve směru hodinových ručiček o 180°, dokud neuslyšíte zvuk zavírání; centrální indikátor panel je na svém místě a spodní dvířka jsou odemčena; uzemňovací spínač je sepnutý a poté dojde k přerušení napájení je dokončeno.

Doprava a skladování

Když je spínací skříň upevněna na spodní desce, lze ji přehazovat lopatou vysokozdvižným vozíkem. Když není upevněn na dně desku, měl by být rozvaděč zvedán nebo přenášen jako celek, ale měl by být kdykoli přepravován svisle a neměly by být převráceny, aby nedošlo k poškození součástí ve skříni. Spínací přístroj (i s vnějším obalem) by neměly být dlouhodobě skladovány venku.

Údržba

◇ Kruhová skříň je za normálních okolností bezúdržbová po dobu tří let.

◇ Jednopružinové a dvoupružinové ovládací mechanismy zátěžového spínače jsou bezúdržbové a vyžadují jakékoli mazání.

◇ Ochranné zařízení relé musí být před uvedením do provozu zkontrolováno podle požadavků výrobce operace.

◇ Cyklus údržby skříně kruhové sítě je obecně jednou ročně a specifická opatření údržby se provádí následovně:
(1) Utáhněte všechny elektrické spoje (hlavní sběrnice, spínače, kabely, měřicí přístroje) podle pokynů požadavky návodu k instalaci.
(2) Vysajte všechny součásti (hlavní spínač, pomocný spínač, spouštěcí mechanismus, motor atd.) a veďte vzhled kontrola.
(3) Proveďte jednu operaci sepnutí/vypnutí na všech spínačích, včetně zemního spínače.
(4) Zapněte napájení pomocného ovládání (nevydávejte signál dálkového ovládání) pro elektrickou sekvenční činnost operace.

Objednat zboží

Při expedici rozvaděče z výrobního závodu budou se skříní předány následující dokumenty a přílohy:

◇ Kvalifikovaný certifikát produktu
◇ Návod k použití produktu
◇ Technická data návrhu produktu
◇ Příslušenství rozvaděče:
◇ Každá montážní kombinace je vybavena ovládací rukojetí zátěžového spínače.

Uživatelé by měli při objednávání produktů poskytnout následující informace:

◇ Schéma zapojení hlavního obvodu a speciální technické požadavky
◇ Plán instalace rozváděče.
◇ Specifikace modelu komponentů rozvaděče a pomocná smyčka, schéma řídicí smyčky (pokud nutné)
◇ Jiné zvláštní žádosti o písemné informace.

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Nejčastější dotazy

1. Jste továrna nebo obchodní společnost?

Továrna, můžeme zaručit, že naše cena je přiměřená a konkurenceschopná.

2. Kdy mohu mít cenu?

Obvykle citujeme do 24 hodin po obdržení vašeho dotazu.

3. Můžeme vytisknout naše logo a název společnosti na produkty?

Ano, samozřejmě, přijímáme OEM.

4. Jaká je dodací lhůta?

Dodací lhůta závisí na objednaném množství, obvykle do 15-20 dnů po obdržení platby.

5. Jaký je váš proces kontroly kvality?

Všechny produkty budou zkontrolovány počínaje příslušenstvím a před odjezdem budou provedeny rutinní testy naše továrna.

6. Jak vyřešit problémy s kvalitou po prodeji?

Pořiďte fotografie nebo video problémů s kvalitou a pošlete nám je ke kontrole a potvrzení a my uděláme a spokojené řešení pro vás do 1-3 dnů.

7. Jaká je záruční doba?

12 měsíců od data odeslání.

8. Proč si vybrat nás

● Specializujeme se v oboru více než 14 let a máme zkušený tým výzkumu a vývoje, který se zabývá návrhem a vývojové práce pro každý projekt na základě speciálních požadavků zákazníka.
● Máme extrémně přísný postup kontroly kvality od komponent až po hotové výrobky.
● Stabilní výrobní období během 15-20 dnů.
● Máme úplnou sadu protokolů o testech produktů.
● Poskytováno jednokrokové řešení.
