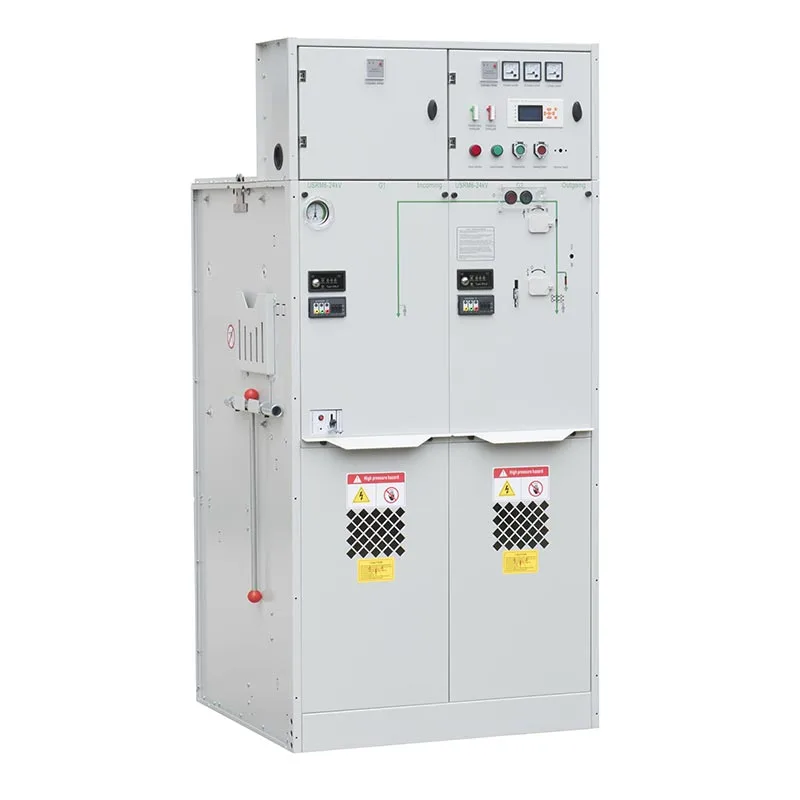

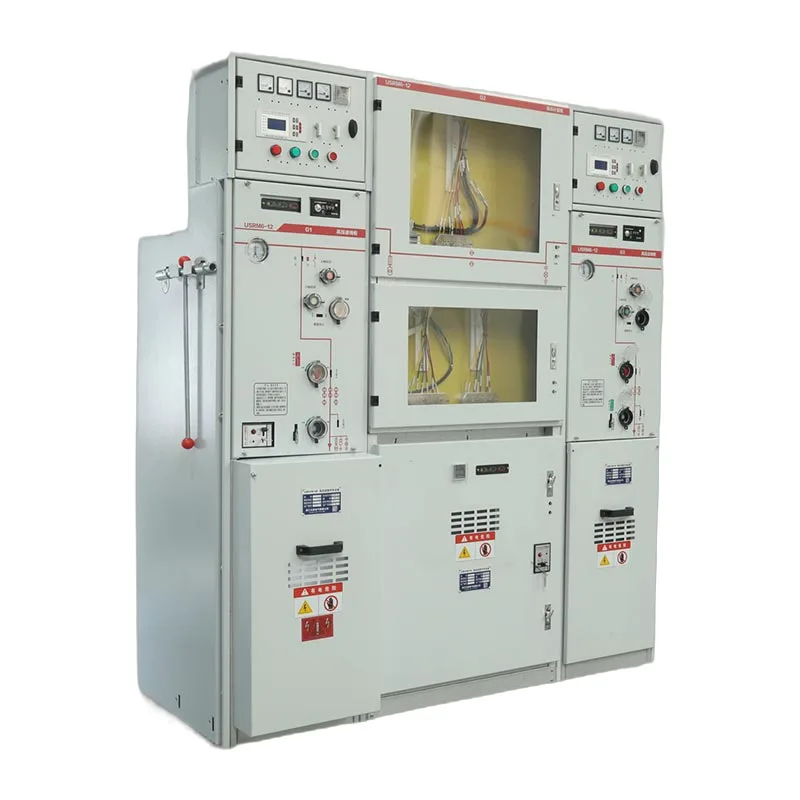

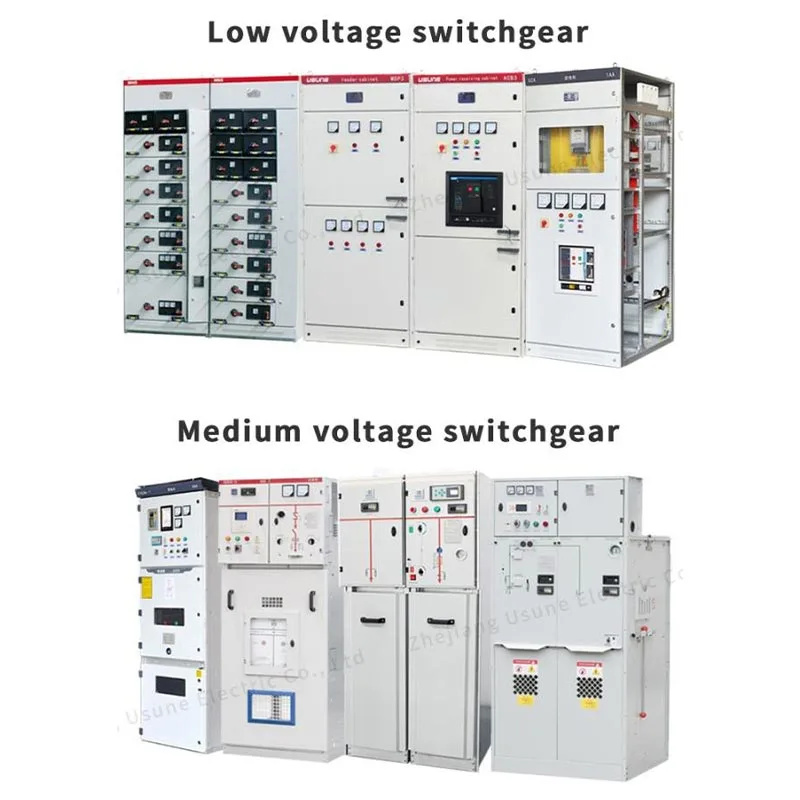

Usune 11kv Sf6 Gis Gas se liší od konvenčních rozváděčů, které se silně spoléhají na instalační prostředí Izolovaný rozváděč izoluje hlavní elektrické součásti uvnitř utěsněného plynového prostoru. Integrovaná mechanická blokovací systém pomáhá předcházet nesprávným operacím a zlepšuje jak bezpečnost obsluhy, tak spolehlivost zařízení.
Rozváděč je široce používán v transformátorových rozvodnách, průmyslových rozvodných systémech, komerčních budovách, infrastrukturní projekty a další vysokonapěťové aplikace 11kV, kde je bezpečnost, spolehlivost a snadná obsluha zásadní.
Komponenty hlavního okruhu jsou uzavřeny uvnitř utěsněné plynové nádrže SF6, což snižuje přímé vystavení vnějšímu prostředí podmínky prostředí. Tato konstrukce pomáhá chránit elektrické součásti před prachem, vlhkostí, znečištěním a kondenzace, zlepšení dlouhodobé provozní stability.
Uzavřená konstrukce také snižuje nároky na prostor ve srovnání s tradičními vzduchem izolovanými rozvaděči Usune 11kv Sf6 Gis plynem izolovaný rozváděč vhodný pro kompaktní rozvodny a elektrické místnosti s omezeným prostorem.
Usune 11kV SF6 GIS je navržen s více mechanickými bezpečnostními ochranami, aby se zabránilo nesprávné činnosti. všechny spínače musí být ovládány pomocí speciální ovládací rukojeti, která zajišťuje kontrolované spínací postupy.
Odpínač zátěže nebo vakuový vypínač a příslušný uzemňovací vypínač jsou vybaveny vnitřním mechanické blokování. V případě potřeby lze také použít dodatečné blokování visacím zámkem, což poskytuje vyšší bezpečnost při údržbě a provozu.
Spodní dvířka lze otevřít pouze tehdy, když je uzemňovač sepnutý a odpínač zátěže je v otevřené poloze pozici, bránící přístupu k částem pod napětím.
Uzemňovací spínač nelze ovládat, když jsou otevřená spodní dvířka, což pomáhá předcházet nebezpečným podmínkám údržby.
Odpínač zátěže nemůže být sepnutý, když je uzemňovač sepnutý, a uzemňovač ne v provozu, když je odpínač zátěže sepnutý.
Pro provoz s napájením je třeba nejprve zavřít dvířka kabelového prostoru. Třípolohový přepínač je pak ovládáno z uzemňovací polohy do izolační polohy a nakonec do zavřené polohy.
Pro oddělení napájení se třípolohový spínač ovládá z polohy zavření do polohy izolace a poté do zemnící poloha, umožňující bezpečný přístup do kabelového prostoru.
| Žádný. | Položky | Jednotka | Jednotka vypínače zátěže | kombinovaná jednotka | Jednotka jističe |
| 1 | Jmenovité napětí | kV | 24. 12 | 24. 12 | 24. 12 |
| 2 | Jmenovitá frekvence | Hz | 50 | 50 | 50 |
| 3 | Jmenovitý proud | A | 630 | 125 (závisí na proudu pojistky) | 630 |
| 4 | Jmenovitá úroveň izolace–1min Odolné frekvenční napětí–mezi fáze, zem | kV | 42/65 | 42/65 | 42/65 |
| Jmenovitá úroveň izolace 1 min. Odolná vzdálenost mezi napětím a frekvencí | kV | 48/79 | 48/79 | 48/79 | |
| Jmenovitá úroveň izolace-1min Frekvenční výdržné napětí-Řízení a pomocný obvod | kV | 2/2 | 2/2 | 2/2 | |
| Jmenovitá úroveň izolace – Impuls osvětlení vydrží napětí – fáze Inter, zem | kV | 75/125 | 75/125 | 75/125 | |
| Jmenovitá úroveň izolace – Impuls osvětlení vydrží napěťově izolační vzdálenost | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Jmenovitý zkratový proud | kA/s | 25/4 | —— | 25/4 |
| 6 | Jmenovitý špičkový výdržný proud | kA | 63 | —— | 63 |
| 7 | Jmenovitý zkratový proud | kA | 63 | Omezeno VN pojistkou | 63 |
| 8 | Jmenovitý zkratový vypínací proud | kA | —— | Omezeno VN pojistkou | 25/25 |
| 9 | Jmenovitý přenosový proud | A | —— | 1700/1400 | —— |
| 10 | Jmenovitý vypínací proud aktivní zátěže | A | 630 | —— | —— |
| 11 | Jmenovitý vypínací proud v uzavřené smyčce | A | 630 | —— | 630 |
| 12 | Mechanický odpínač/CB | Times | 10000 | 10000 | 20000 |
| Mechanická izolace/uzemňovací spínač | Times | 5000 | 5000 | 5000 | |
| 13 | Odpor obvodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Jmenovitý nabíjecí tlak（20℃ přetlak） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Roční relativní míra úniku plynu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stupeň ochrany IP-Skříň | IP4X | IP4X | IP4X | |
| Stupeň ochrany IP-Nádrž na plyn | IP67 | IP67 | IP67 |
Ovládací mechanismus využívá technologii pružinového nabíjení pro zajištění stabilního spínacího výkonu.
U kombinované jednotky odpínač-pojistka-pojistka nebo jednotky jističe musí být pružina před zapnutím nabita operace. Ovládací rukojeť se otočí ve směru hodinových ručiček pro plné nabití a poté stisknete zelené zavření tlačítko pro dokončení operace zavírání.
Operace otevírání se provádí otočením ovládací rukojeti proti směru hodinových ručiček.
V aplikacích ochrany transformátorů používajících vakuové vypínače může vypínač vypnout ochranné relé, když nastanou abnormální podmínky.
U kombinovaných jednotek odpínač-pojistka se odpínač zátěže vypne, když indikátor pojistky přestane fungovat nadproudové nebo zkratové podmínky.
Plynem izolovaný rozváděč Usune 11kV SF6 GIS lze konfigurovat podle různých rozvodů středního napětí požadavky, včetně:
● Aplikace ochrany transformátorů
● Průmyslové napájecí systémy
● Okružní rozvodné sítě
● Systémy napájení komerčních budov
● Kompaktní rozvodny
Utěsněný design izolace SF6 a spolehlivý ovládací mechanismus činí zařízení vhodným pro aplikace, které to vyžadují nepřetržitý provoz a vysoké bezpečnostní standardy.
Plynem izolovaný rozváděč Usune 11kv Sf6 Gis je navržen pro pohodlnou přepravu a instalaci na místě.
Zařízení je vybaveno zvedacími oky pro přepravu jeřábem a lze jej přemisťovat i pomocí vysokozdvižného vozíku. Různé kombinace modulů jsou navrženy s praktickým uspořádáním hmotnosti pro zjednodušení manipulace během projektu instalace.
Před instalací by zákazníci měli zkontrolovat stav zařízení po přepravě, včetně:
● Dostupnost ovládací rukojeti
● Stav indikátoru tlaku
● Provoz mechanické funkce
● Jakékoli viditelné poškození při přepravě
Před uvedením do provozu by měl indikátor tlaku zůstat v normální zelené oblasti.
Pro bezpečný a stabilní provoz by měl instalační základ splňovat následující požadavky:
● Nosnost půdy by měla být alespoň 500 kg/m²
● Instalační povrch by měl zůstat rovný a hladký
● Kabelové kanály by měly být připraveny podle požadavků projektu
● Kabelové kanály by měly být řádně utěsněny, aby se zabránilo pronikání vlhkosti

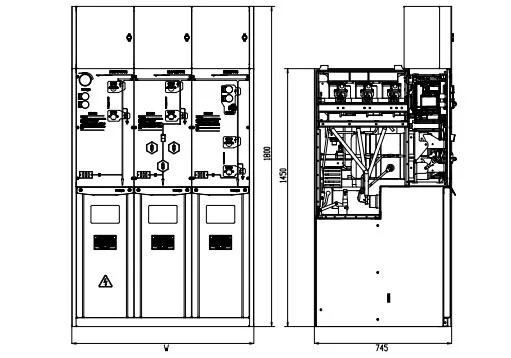

● Rozměry základního ocelového kanálu by měly být připraveny podle výkresů výrobce
Správná příprava základů pomáhá zajistit přesnou instalaci, spolehlivé připojení kabelů a dlouhodobé vybavení výkon.
| Srovnání | Použitý 11kV SF6 GIS | Tradiční AIS |
| Způsob izolace | Utěsněná konstrukce izolovaná plynem SF6 | Vzduchová izolace |
| Ochrana životního prostředí | Méně ovlivněno prachem, vlhkostí a znečištěním | Více závisí na instalačním prostředí |
| Bezpečnost | Mechanické blokování a pět bezpečnostních ochran | Ochrana závisí na provozních postupech |
| Instalační prostor | Kompaktní provedení | Vyžaduje větší vůli |
| Údržba | Snížené požadavky na údržbu životního prostředí | Vyžaduje větší ochranu životního prostředí |
| Operace | Řízená spínací sekvence | Vyšší závislost na zkušenostech operátora |
Zákazník použil Usune 11kV SF6 GIS pro průmyslový energetický distribuční systém, kde je bezpečné přepínání a omezené instalační prostor byl klíčový problém. Po instalaci zákazník vyzdvihl kompaktní konstrukci skříně a mechanické blokování, díky kterému bylo každodenní spínání lépe kontrolováno a snižovalo riziko nesprávného nastavení operace.
Pro aplikaci ochrany transformátoru si zákazník vybral konfiguraci vakuového vypínače s ochrana na bázi relé. Pro zákazníka byla užitečná funkce automatického vypnutí a jasná provozní sekvence reagovat na abnormální aktuální podmínky a zároveň zjednodušit rutinní provoz.
Během provozu na místě zákazníci oceňovali zejména systém pěti bezpečnostních blokování. Požadovaná sekvence mezi kabelová dvířka, uzemňovací spínač a odpínač zátěže zpřehlednily postupy údržby a pomohly předcházet nebezpečným situacím přístup do kabelového prostoru.
Zhejiang Usune Electric Co., Ltd. má zavedený komplexní systém řízení podle ISO 9001 Kvalita Systém managementu, systém environmentálního managementu ISO 14001 a management bezpečnosti a ochrany zdraví při práci ISO 45001 Systém.
Aby vyhověly požadavkům mezinárodního trhu, produkty rozváděčů středního napětí Usune vyhověly příslušným IEC a GB standardní typové zkoušky a příslušné produkty získaly certifikaci CE. Je zavedena přísná kontrola kvality v průběhu výrobních, kontrolních a testovacích procesů, aby byl zajištěn spolehlivý výkon pro globální distribuci energie aplikací.
Mechanické blokování zabraňuje nesprávným spínacím sekvencím mezi odpínači zátěže, jističi a uzemňovací spínače. Pomáhá chránit operátory a zařízení během provozu a údržby.
Před instalací by zákazníci měli zkontrolovat přepravní podmínky, stav indikátoru tlaku, ovládací rukojeť dostupnost a mechanický provozní výkon. Jakékoli poškození nebo chybějící díly je třeba okamžitě nahlásit.
Je vhodný pro trafostanice, průmyslové závody, komerční objekty, infrastrukturní projekty a další 11kV rozvody vysokého napětí vyžadující spolehlivý a bezpečný provoz.
Usune kombinuje technologii izolace plynu SF6, mechanické bezpečnostní blokování, spolehlivé ovládací mechanismy a přísná kontrola kvality, která poskytuje bezpečné a kompaktní řešení pro moderní distribuční sítě vysokého napětí 11 kV.
