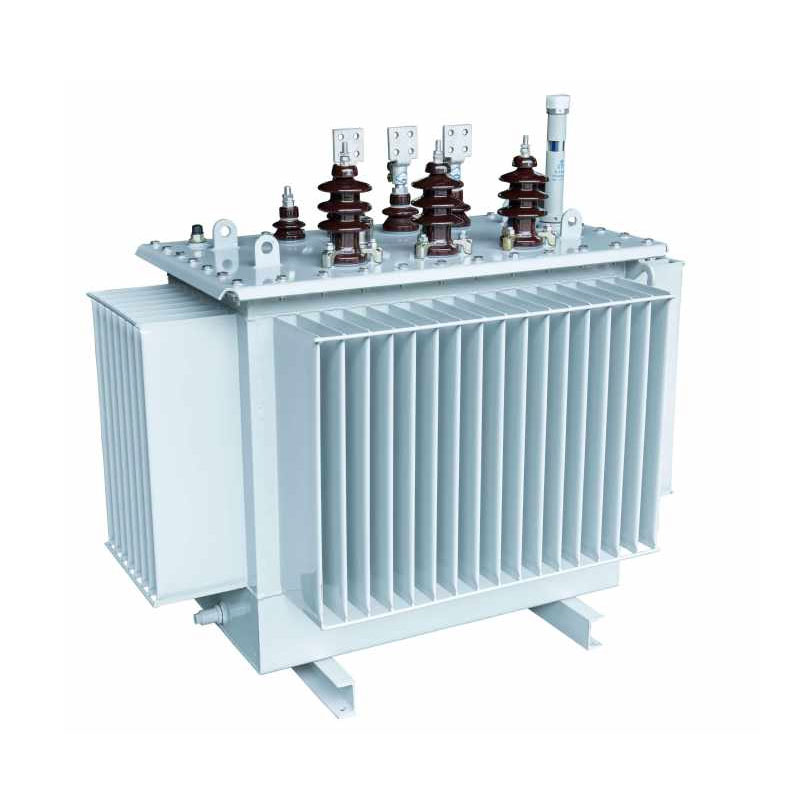

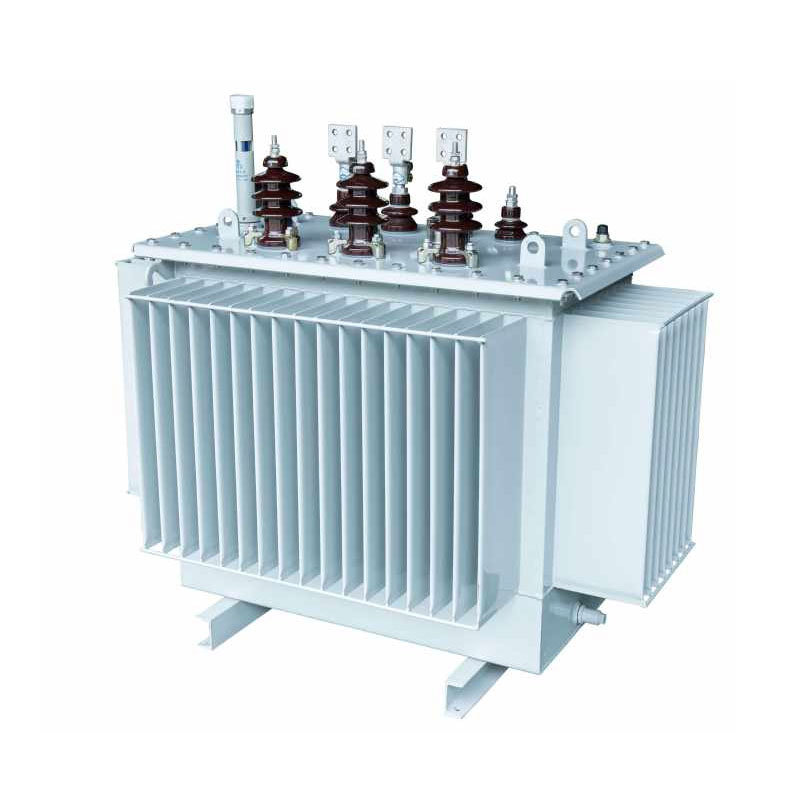

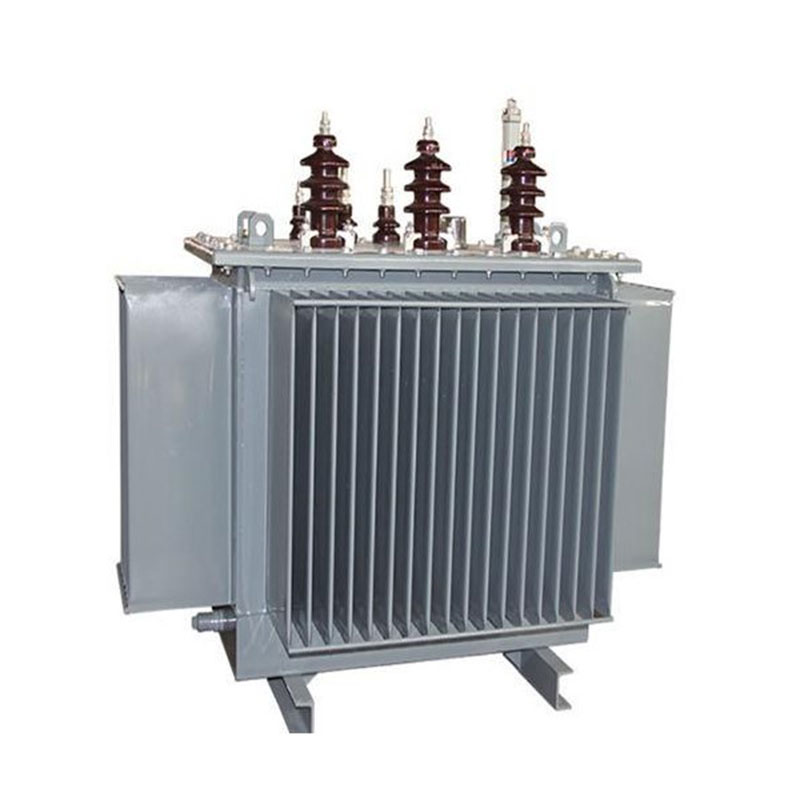

4000 KVATTřífázový olejový ponořený transformátor

Třífázový olejový transformátor Usune 4000 kVA pokrývá tři hlavní napěťové úrovně 10 kV, 20 kV a 36kV, představující modernizovaný, vysoce účinný, energeticky úsporný distribuční transformátor. Odklon od tradičního vrstvené laminované jádrové struktury využívá rovnostranné trojúhelníkové 3D navinuté jádro. Výsledkem tohoto návrhu je a průřez sloupce jádra blížící se kruhu, pevné uložení vinutí a magnetický obvod bez mezer řešení běžných problémů vyskytujících se u tradičních transformátorů, jako je třífázová nevyváženost, vysoké provozní ztráty a nadměrný hluk.

Díky standardizovaným výrobním linkám a přísným systémům kontroly kvality nabízí produkt silné ekologické vlastnosti přizpůsobivost a vysoká provozní stabilita. Splňuje dlouhodobé požadavky na spolehlivé napájení komplexu scénáře – včetně upgradů sítě, průmyslové výroby a integrace prefabrikovaných rozvoden – při poskytování vynikající výhody v oblasti úspory energie a ekonomické hodnoty.

Základní konstrukční vlastnosti a výhody produktu

1. Optimalizovaná struktura jádra: Velmi nízké ztráty a tichý provoz

Jádro je vyrobeno z vysoce čistých křemíkových ocelových plechů s orientovanou strukturou, zpracovaných za použití importovaného německého Georg příčné zařízení. Využívá přesný proces spojování 45° a vícestupňový kruhový průřez struktura vytvořená laminací účinně snižuje magnetický únik a hysterezní ztráty. Rovnostranný trojúhelníkové uspořádání zajišťuje, že magnetické dráhy pro všechny tři fáze jsou stejné a minimalizované. Tím úplně odstranění vzduchových mezer v magnetickém obvodu, konstrukce výrazně snižuje ztráty naprázdno a provozní hluk, potlačuje generování třetí harmonické a dosahuje přesné třífázové rovnováhy výkonu.

2. Zesílená konstrukce cívky s vynikající odolností proti zkratu a nárazu

Vysokonapěťová cívka využívá válcový design vinutí, zatímco nízkonapěťová cívka podporuje obě válcové a procesy navíjení fólie. Optimalizovaná struktura cívky zajišťuje racionální rozložení magnetického obvodu, výrazně zvyšuje odolnost transformátoru proti nárazům nakrátko a přetížení, a tím účinně zabránění deformaci cívky nebo selhání zařízení způsobeného kolísáním sítě. Soustředná struktura vinutí zlepšuje celkovou stabilitu konstrukce a zajišťuje bezpečný a stabilní provoz při dlouhodobém zatížení.

3. Nádrž z vlnité lepenky odolná proti korozi navržená pro drsné podmínky a dlouhou životnost

Nádrž je vyrobena z vysoce přesné oceli válcované za studena pomocí specializované výroby vlnitých nádrží Georg linka. Povrch je opatřen speciálním antikorozním nátěrem petrochemické kvality, který odolává oleji a chemická koroze, takže je vhodný pro různá drsná průmyslová provozní prostředí. Integrovaný vlnitá struktura zajišťuje účinný odvod tepla a automaticky se přizpůsobuje tepelné roztažnosti a kontrakce transformátorového oleje; navíc vzduchem izolovaný vnitřní design účinně zpomaluje stárnutí izolační olej, což výrazně prodlužuje celkovou životnost zařízení.

4. Izolační konstrukce třídy A zajišťující vysoký faktor provozní bezpečnosti

Třífázový olejový transformátor o výkonu 4000 kVA využívá v celém rozsahu izolační strukturu třídy A. S vysokým- a nízkonapěťové cívky uspořádané soustředně, mezera mezi cívkami využívá design kombinující lepenkové obaly a malé olejové mezery pro optimalizaci vnitřní izolace a systémů odvodu tepla. To účinně zvyšuje izolační pevnost zařízení, eliminuje případy porušení izolace a zajišťuje nepřetržitý a bezpečný provoz při jmenovitém zatížení a podmínkách mírného přetížení.

Typ produktu

Úspora energie, snížení uhlíku a ekonomické výhody

Třífázový olejový transformátor Usune 4000 kVA se může pochlubit vynikajícím výkonem pro úsporu energie. Roční provoz náklady a emise uhlíku lze přesně vypočítat pomocí standardních průmyslových vzorců, které poskytují podporu dat energetické posudky projektu a rozpočtování nákladů:

1. Vzorec pro roční náklady na elektřinu: Roční náklady na elektřinu (CNY/rok) = [ztráta naprázdno (kW) + ztráta zatížení (kW) × (průměr Rychlost zatížení)²] × 365 dní × 24 hodin × Cena elektřiny
2. Vzorec ročních emisí uhlíku: Roční emise CO₂ = [ztráta naprázdno (kW) + ztráta při zatížení (kW) × (průměrná míra zatížení)²] × 365 dní × 24 hodin × uhlíkový emisní faktor (kg-CO₂/kWh)

Ve srovnání s tradičními transformátory stejné kapacity se tento produkt vyznačuje nižšími ztrátami naprázdno a zatížením. In scénáře vyžadující dlouhodobý nepřetržitý provoz – jako je průmyslová výroba a městské rozvodné sítě – to efektivně snižuje náklady na elektřinu a snižuje emise uhlíku. Je plně v souladu s normami pro úsporu energie a ekologickou síť požadavky průmyslové výroby a přináší mimořádné ekonomické a ekologické výhody.

Technické parametry

Třífázový olejový rozvodný transformátor řady 10kV S11

Poznámka: U transformátorů s jmenovitým výkonem 500 kVA a nižším je ztráta zatížení nad rampou v tabulce použitelné na Dyn11 skupina připojení a ztráta zátěže pod rampou platí pro skupinu připojení Yyn0.

Třífázový olověný distribuční transformátor řady 10kV S13

Třífázový olejový rozvodný transformátor řady 10kV S14

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případy aplikací praktického inženýrství

Případ 1: Projekt rozvodu energie pro textilní průmyslový park

Velká textilní skupina v Shandong provozuje své výrobní linky nepřetržitě po celý rok, náročné extrémně vysoké stabilita napájení. Projekt využívá několik transformátorů Usune 4000kVA 10kV ponořených do oleje pro zpracování hlavní rozvod energie parku. Od uvedení do provozu zařízení fungovalo hladce s nízkou hlučností a nízkou hlučností spotřeba energie. Vyřešil předchozí problémy, jako je nestabilita třífázového napětí a vysoká spotřeba energie související se stárnoucími transformátory – čímž se efektivně snižuje roční spotřeba elektřiny a provozu a provozu podniku náklady při zajištění stabilního napájení textilních výrobních linek.

Případ 2: Podpůrný projekt pro městské prefabrikované rozvodny

Pro projekt modernizace elektrické sítě v pobřežním městě v jižní Číně, Usune 4000kVA 20kV olejové transformátory byly vybrány pro vybavení prefabrikovaných rozvoden. Vyznačuje se kompaktní strukturou a silným prostředím přizpůsobivost, produkt dokonale zapadá do kompaktních městských dispozic a odolává složitému venkovnímu provozu podmínky. Zařízení fungovalo bezpečně přes dva roky bez harmonického rušení a stabilně výstupní napětí, což výrazně zlepšuje kvalitu napájení pro městské komerční a obytné oblasti a usnadnění účinné implementace modernizace městské sítě.

FAQ

Otázka 1: Jaké jmenovité napětí a scénáře použití podporuje olejový transformátor Usune 4000 kVA?

Tento produkt podporuje tři hlavní jmenovité napětí – 10 kV, 20 kV a 36 kV – pokrývající standardní civilní a průmyslové scénáře distribuce energie. Je zvláště vhodný pro modernizaci městské a venkovské sítě a pro napájení průmyslové a těžařské podniky. Bezproblémově se integruje s modulárními rozvodnami a prefabrikovanými kontejnery rozvodny, které demonstrují výjimečnou všestrannost napříč aplikacemi.

Q2: Jaké jsou klíčové výhody úspory energie tohoto produktu ve srovnání s tradičními transformátory?

Produkt se vyznačuje 3D rovnostrannou trojúhelníkovou strukturou vinutého jádra; magnetický obvod je bez mezer, s třífázové magnetické dráhy jsou nejkratší a stejně dlouhé, což drasticky snižuje zatížení bez zatížení a magnetické ztráty únikem. V kombinaci s přesným řezáním plechu z křemíkové oceli a optimalizovanou strukturou svitků minimalizuje provozní spotřeba energie a hlučnost. Dlouhodobý provoz přináší výrazné snížení nákladů na elektřinu a uhlíkové emise, plně v souladu s normami State Grid pro ekologickou energetickou účinnost.

Otázka 3: Jak si 4000 kVA třífázový transformátor ponořený do oleje vede z hlediska přizpůsobivosti prostředí a životnost?
