Vakuový jistič bočního typu

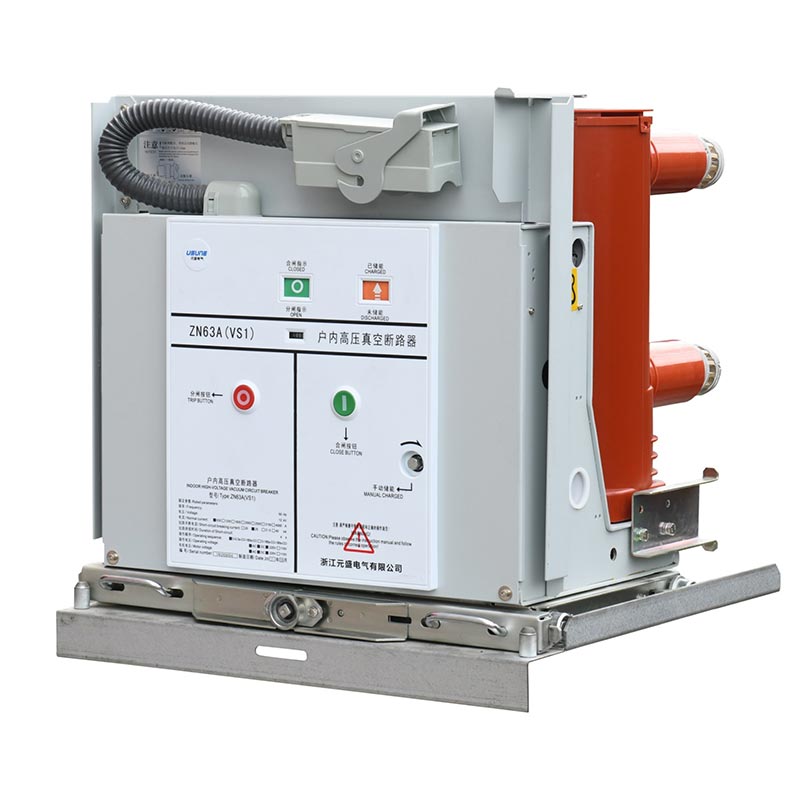

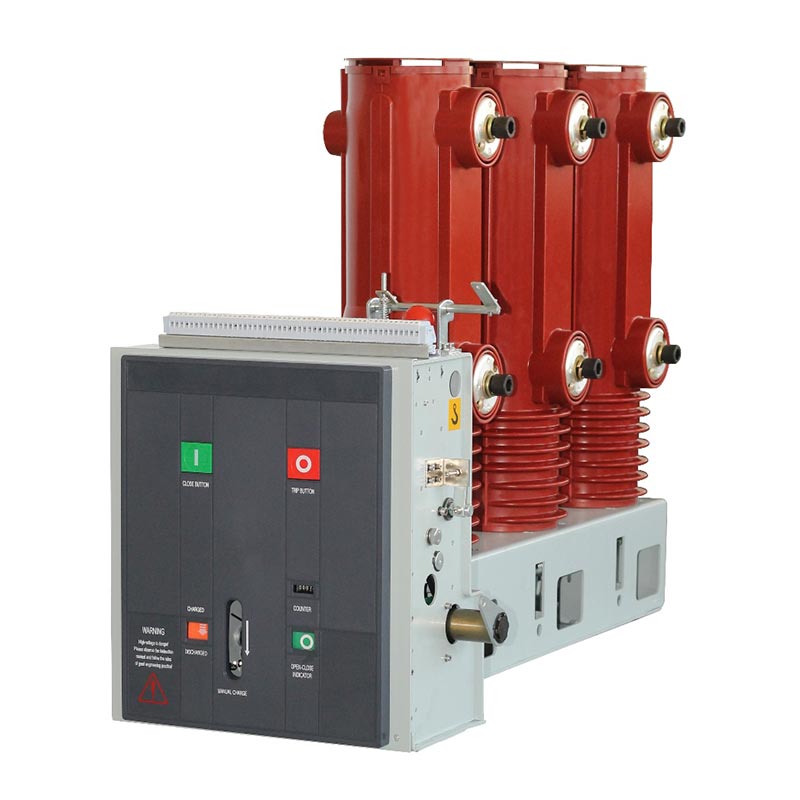

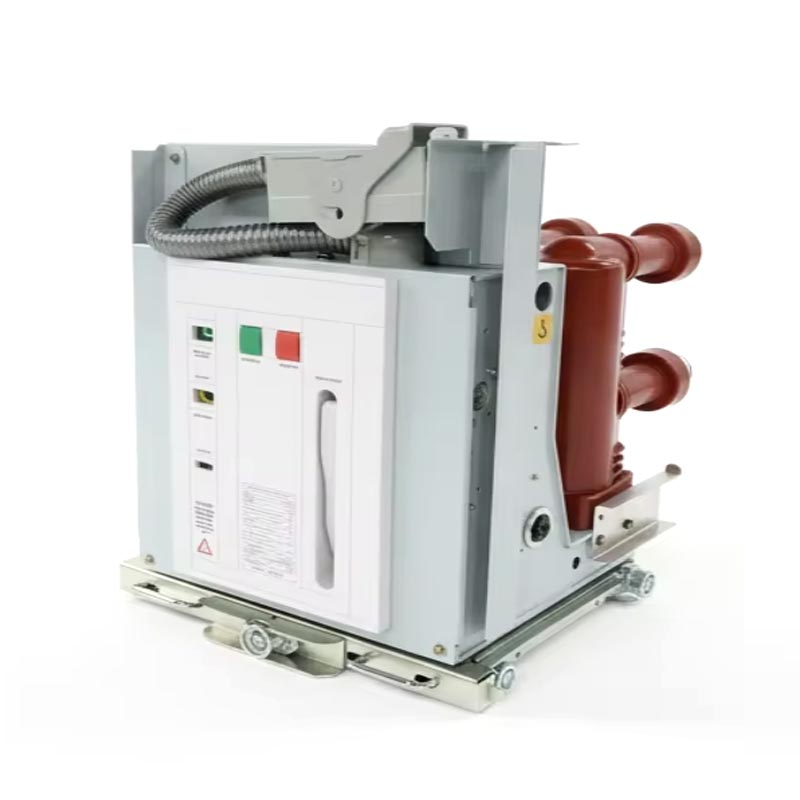

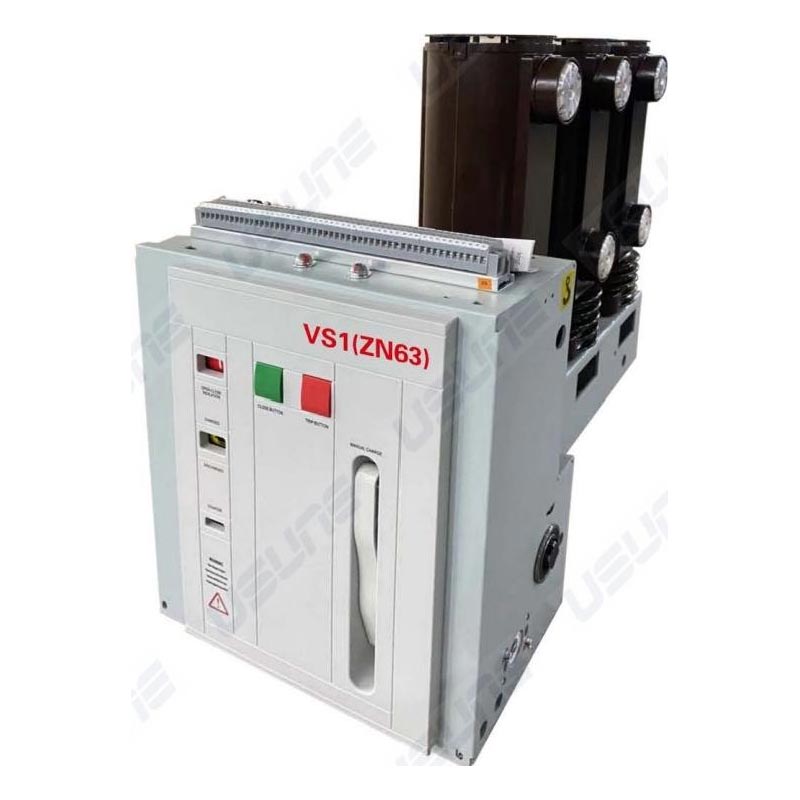

Vakuový jistič bočního typu Usune je vysokonapěťový rozváděč instalovaný uvnitř, rozdělený do dvou hlavních řada: VS1(ZN63)-12 a VS1-24. Primárně se používá v 12KV, 24KV a 36KV třífázových napájecích systémech. odpovědnost za ochranu a kontrolu zařízení rozvodné sítě a energetických systémů průmyslových a těžařských podniků. S využitím pokročilé technologie vakuového zhášení oblouku se vyznačuje vysokou rychlostí zhášení oblouku, malými rozměry, dlouhým životnost a nízké náklady na údržbu, díky čemuž je nepostradatelným základním zařízením v moderním přenosu energie a distribuční systémy.

Hlavní výhody:

1. Roky aplikačních zkušeností v oblasti přenosu a distribuce energie, široce používané v průmyslu a hornictví podnikům, elektrárnám a městským a venkovským energetickým sítím, které si díky své stabilitě získaly široké uživatelské uznání výkon a spolehlivý provoz.

2. Nezávisle vyvinuto profesionálním týmem výzkumu a vývoje Usune, vyznačuje se bočním designem, který integruje pružinový ovládací mechanismus s tělem jističe, optimalizující celkovou konstrukci; vakuový zhášedlo používá izolační válec z epoxidové pryskyřice s procesem APG, který nabízí vynikající výkon při tečení a ochranu životního prostředí přizpůsobivost.

3. Přísně vyhovuje normám GB/T1984-2014 „Vysokonapěťové jističe“, JB3855-1996 „3,6~40,5KV Indoor High Voltage Vakuové jističe", DL/T403-2000 "12~40,5KV Objednací technické podmínky vakuových jističů", a Mezinárodní standardy IEC62271-100:2008 a prošly několika autoritativními testy a certifikacemi.

4. Jako profesionální výrobce vysokonapěťových elektrických zařízení v Číně má Usune standardizované výrobní závod a každý jistič prochází před opuštěním továrny přísným testováním. Jako spolehlivý dodavatel, poskytuje komplexní poprodejní servis a technickou podporu, čímž eliminuje jakékoli obavy uživatelů.

Specifikace produktu a technické parametry

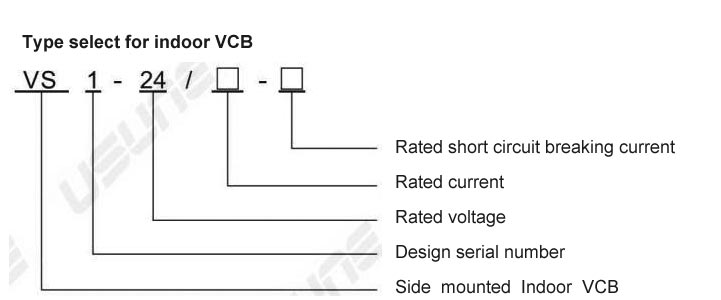

Vakuový jistič bočního typu Usune nabízí kompletní řadu specifikací a stabilní výkon. Hlavní technické parametry (s ohledem na řadu VS1(ZN63)-24 jako primární reference) jsou uvedeny v tabulce níže:

Struktura a funkce

1. Celková struktura

Ovládací mechanismus a zhášecí komora jsou uspořádány v integrované struktuře s hlavní vodivý obvod je třífázový typ pro montáž na podlahu. Vakuová zhášecí komora je podélná instalované v trubkovém izolačním válci z epoxidové pryskyřice zpracované APG, který poskytuje vynikající výkon při tečení, snížení hromadění prachu na povrchu zhášecí komory, zamezení vlivu vnějších faktorů a zajišťující dobrou izolaci i ve vlhkém a silně znečištěném prostředí. Řada VS1-12 je pevná instalace typ, vhodný pro pevné rozváděče a lze jej použít samostatně nebo použít pro kruhové síťové napájení, skříňový typ transformátor a další systémy.

2. Operační mechanismus

Vakuový jistič bočního typu využívá rovinný pružinový mechanismus, který podporuje ruční i skladování elektrické energie. Provozní motor je umístěn v přední skříni zhášecí komory, rozdělena do pěti montážních prostorů, z nichž každý obsahuje komponenty pro skladování energie, přenos, vypínání a vyrovnávací paměť. Integrovaná konstrukce zhášecí komory a ovládacího mechanismu zajišťuje vysoký stupeň přizpůsobení mezi provozním výkonem a požadavky na otevírání a zavírání zhášecí komory, snížení mezikroky, snížení spotřeby energie a hluku a zlepšení funkčnosti jističe spolehlivost.

Prostředí aplikace

Boční vakuový jistič je vhodný pro vnitřní prostředí a musí splňovat následující požadavky: okolní teplota -15℃ až +40℃; denní průměrná relativní vlhkost ≤95 %, měsíční průměr ≤90 %; nadmořská výška ≤1000 m; seismická intenzita ≤8 stupňů; a nepřítomnost významného prachu, korozivních plynů nebo jiného znečištění. Poznámka: U aplikací, které překračují tyto požadavky, je nutné přizpůsobení po předchozí konzultaci se společností výrobce.

Instalace a uvedení do provozu

Vakuové jističe bočního typu procházejí před opuštěním továrny přísným testováním. Před zapnutím napájení primárního okruhu je třeba provést následující přípravy:

1. Zkontrolujte, zda není zařízení poškozeno; pokud je poškozen, přestaňte jej používat.
2. Očistěte povrch izolace od všech nečistot.
3. Ručně ovládejte funkce ukládání energie a otevírání/zavírání a sledujte, zda je stav normální.
4. Provozujte pomocí provozního napájecího zdroje a ověřte, že stav je normální.
5. Posuňte/zatáhněte jistič typu ručního vozíku podle specifikací a potvrďte správnou polohu Po dosažení správné polohy je indikátor normální.

Poznámka: Při použití zavíracího blokovacího zařízení musí být připojeno napájení, aby se odblokovalo před uzavřením.

Praktický případ použití

Případová studie: Aplikace ve velkém průmyslovém a těžebním podniku v Číně

Velký ocelářský podnik v Číně má složitý energetický systém s vysokými požadavky na provoz zařízení regulace frekvence a zkratového proudu. Po porovnání více dodavatelů, řada Usune VS1(ZN63)-24 jistič byl zvolen jako zařízení ochrany jádra pro rozvodnou soustavu elektrické energie. Od jeho uvedení do provozu v roce 2024, systém fungoval stabilně po dobu více než 12 měsíců bez jakýchkoliv poruch, úspěšně zvládal tři zkratové poruchy, které účinně chrání zařízení a zabraňují ztrátám při výpadku proudu. Společnost vysoce uznává výkon produktu a služby instalace a uvádění do provozu poskytované výrobcem.

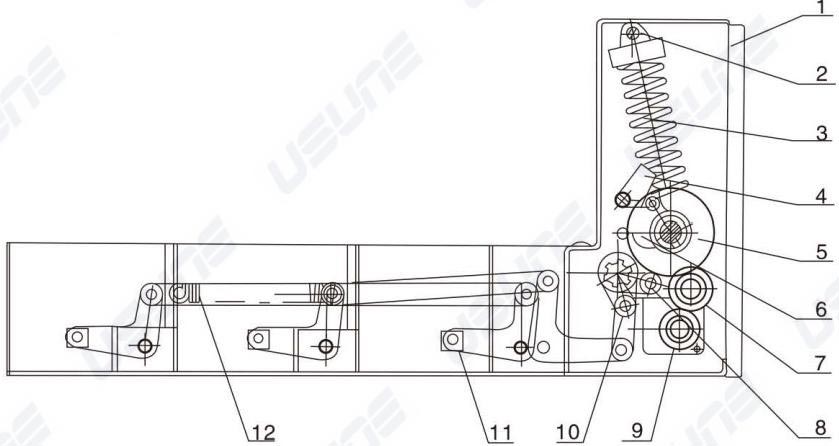

1. Spínací skříňka
2. Šroub s řemínkem
3.Zavírací pružina
4.Zavírací kování
5. Princip vnitřní elektroinstalace
6.Vačkový mechanismus/funkce mechanismu
7. Převodový mechanismus ozubených kol
8. Páčka připojení vstupu
9.Nabitý motor
10.Čtyřpákový převodový mechanismus
11.Převodový blok
12.Vypínací mechanismus

Závazek dodavatele a výrobce: Usune, jako profesionální výrobce vysokonapěťových elektrických zařízení v Čína má standardizovanou továrnu a profesionální tým pro výzkum a vývoj, výrobu a poprodejní služby. Jako spolehlivý dodavatele, dodržujeme zásadu "kvalita především, zákazník především," přísně kontrolujeme všechny aspekty výroba s cílem zajistit, aby výrobky splňovaly normy a potřeby uživatelů; poskytujeme komplexní poprodejní služby vč pokyny k instalaci na místě, uvádění do provozu, údržba a technická školení a neustále inovovat a optimalizovat naše produkty tak, aby podporovaly rozvoj odvětví přenosu a distribuce energie.
